Основные преимущества новой линейки OfficeServ Гибкость программирования станции Интегрированные VoIP возможности Организация беспроводной сети передачи. презентация
Содержание
- 2. Основные преимущества новой линейки OfficeServ Гибкость
- 3. 2006 год – конвергентные
- 4. Организация телекоммуникационной сети в офисе
- 5. Маршрутизатор Коммутатор PBX Шлюз CTI OS Link
- 6. OfficeServ 7200 Двухблочная модульная система Voice, Data
- 7. Новые функции IP маршрутизатор Коммутатор 2-го
- 8. OS 7200
- 10. Main Rack Exp Rack 1 Exp Rack
- 11. Структура модулей передачи данных
- 12. New Interface Boards for Data Module
- 13. Модульное исполнение OfficeServ Любая функциональность может
- 14. OffiseServ 12
- 15. OffiseServ 12 архитектура
- 16. CID
- 17. SOHO Master
- 18. Конвергенция голоса и данных Доступ
- 19. Доступ в сеть Интернет Беспроводный SIPoverIP телефон
Основные преимущества новой линейки OfficeServ Гибкость программирования станции Интегрированные VoIP возможности Организация беспроводной сети передачи голоса и данных на основе технологии IEEE 802.11b WiFi Появление новых системных телефонов серии КРDP,
Слайд 2Основные преимущества новой линейки OfficeServ
Гибкость программирования станции
Интегрированные VoIP возможности
Организация беспроводной
Слайд 5Маршрутизатор
Коммутатор
PBX
Шлюз
CTI OS Link
Биллинг
WLAN. GSM
Двух стандартный телефон
IP Видео-телефния
WLAN
Организация беспроводной сети
IP телефония
Традиционная
телефония
Организация локальной сети (LAN)
Конвергентные решения
Office Serv 7000
Слайд 6OfficeServ 7200
Двухблочная модульная система
Voice, Data & wireless конвергентное решение
Максимальная абонентская ёмкость
-160 портов, не считая 120 IP и WLAN телефонов
Каждая корзина поддерживает да 80 абонентских портов (Keyset/SLI)
Ёмкость
Один блок с PRI – 122 порта, без PRI – 80 портов
Два блока с PRI – 216 портов, без PRI – 160 портов
Каждая корзина поддерживает да 80 абонентских портов (Keyset/SLI)
Ёмкость
Один блок с PRI – 122 порта, без PRI – 80 портов
Два блока с PRI – 216 портов, без PRI – 160 портов
Слайд 7Новые функции
IP маршрутизатор
Коммутатор 2-го и 3-го уровня
Защита: Брендмауер, VPN, пакетная фильтрация
Гарантируемый
класс обслуживания
Layer2 : 802.1p/q
Layer3 : CBQ, RTP Priority Queuing
Подключение удалённых абонентов по VDSL
SIP Alg
VoIP (H.323 v4, SIP v2)
Организация беспроводной сети передачи данных
+ весь функционал OS 500
Layer2 : 802.1p/q
Layer3 : CBQ, RTP Priority Queuing
Подключение удалённых абонентов по VDSL
SIP Alg
VoIP (H.323 v4, SIP v2)
Организация беспроводной сети передачи данных
+ весь функционал OS 500

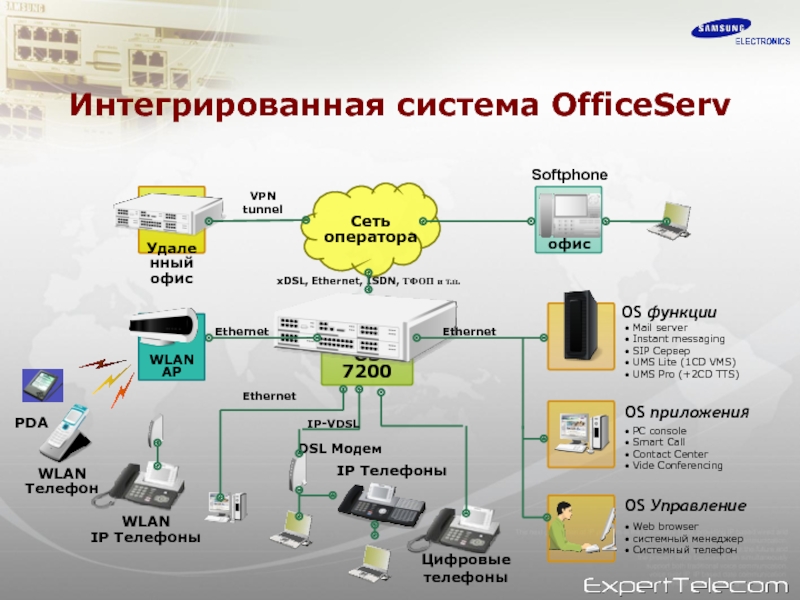

Слайд 8
OS 7200
Удаленный
офис
Домашний офис
Ethernet
VPN tunnel
Цифровые телефоны
IP Телефоны
IP-VDSL
WLAN Телефон
WLAN
IP Телефоны
OS функции
OS приложения
OS
Управление
Mail server
Instant messaging
SIP Сервер
UMS Lite (1CD VMS)
UMS Pro (+2CD TTS)
PC console
Smart Call
Contact Center
Vide Conferencing
Web browser
системный менеджер
Системный телефон
DSL Модем
Ethernet
Сеть
оператора
xDSL, Ethernet, ISDN, ТФОП и т.п.
WLAN AP
Ethernet
Интегрированная система OfficeServ
Softphone
PDA
Слайд 9 OfficeServ 7400
HDLC, Highway, Clock
Shelf
Главная
корзина
Расширение 1
Расширение 2
Slot
Корзина состоит из 4 полок, на одной полке размещено 3 слота. В сумме корзина состоит из 12 слотов.
Максимальная ёмкость – 3 корзины, 36 слотов.
Слайд 10Main Rack
Exp Rack 1
Exp Rack 2
OfficeServ 7400 физически может быть расширенна
вплоть до 1,120 портов, но на данный момент максимальная ёмкость составляет 784 порта, включая 240 виртуальных портов.
Слайд 11Структура модулей передачи данных
eth0
L3
Gigabit
Switch
eth1
eth2
eth3
WAN
HSSI
Internet (CSU / DSU)
Managed
Fast Ethernet
Switch
Router
....
10/100Mbps
10/100/1000Mbps
RJ-45
console
Managed
Fast Ethernet
Switch
....
Workgroup A
Unmanaged
Fast Ethernet
Switch
Слайд 13
Модульное исполнение OfficeServ
Любая функциональность может быть реализована по мере возникновения потребности
Модули
Аналоговых / Цифровых линий
Модули Аналоговых / Цифровых телефонов
Модули VoIP
Модуль Router / VPN / DHCP / Firewall
Модули LAN switch
Модули WLAN
Модули vDSL
Модули Аналоговых / Цифровых телефонов
Модули VoIP
Модуль Router / VPN / DHCP / Firewall
Модули LAN switch
Модули WLAN
Модули vDSL
Слайд 18 Конвергенция голоса и данных
Доступ к 2 городским линиям и
возможности беспроводной IP телефонии
Беспроводная точка доступа к LAN
Беспроводная точка доступа к LAN
Использование беспроводных телефонов и Internet в домах и малых офисах
Voice + LAN Convergence product with Easy & Self Installation
Wireless AP
HUB
Small K/P
Key-set
?
?
?
SOHO Master
1. Основное предназначение
2. Концепции создания продукта
Традиционные концепции
Концепция конвергентности
Line
?
КОНВЕРГЕНЦИЯ

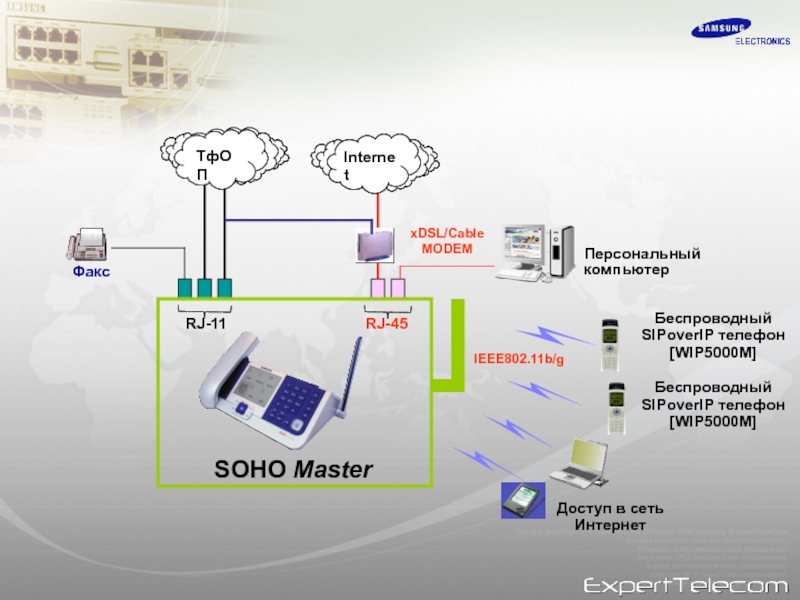

Слайд 19Доступ в сеть Интернет
Беспроводный
SIPoverIP телефон
[WIP5000M]
Персональный
компьютер
Факс
xDSL/Cable
MODEM
IEEE802.11b/g
RJ-11
RJ-45
SOHO Master
ТфОП
Беспроводный
SIPoverIP телефон
[WIP5000M]
