Нагрузки и воздействия презентация
Содержание
- 1. Нагрузки и воздействия
- 2. п. 5.2.2 Все расчеты оснований должны производиться
- 3. п. 5.2.3 Нагрузки на перекрытия и снеговые
- 4. Согласно СП 20.13330 к длительным нагрузкам относятся:
- 5. Согласно п. 6.3 СП 20.13330 коэффициенты сочетаний
- 6. п. 8.2 СП 20.13330.2011 Равномерно распределенная (полезная) нагрузка на перекрытия и лестницы (полное нормативное значение)
- 8. п. 8.2.3 Пониженные нормативные значения полезных нагрузок
- 9. Коэффициенты надежности по нагрузке
- 10. п. 10 СП 20.13330.2011 Снеговая нагрузка
- 11. Примечание: Снижение снеговой нагрузки (коэффициент се),
- 13. Пониженное нормативное значение снеговой нагрузки определяется умножением
- 14. п. 11 СП 20.13330.2011 Ветровая нагрузка

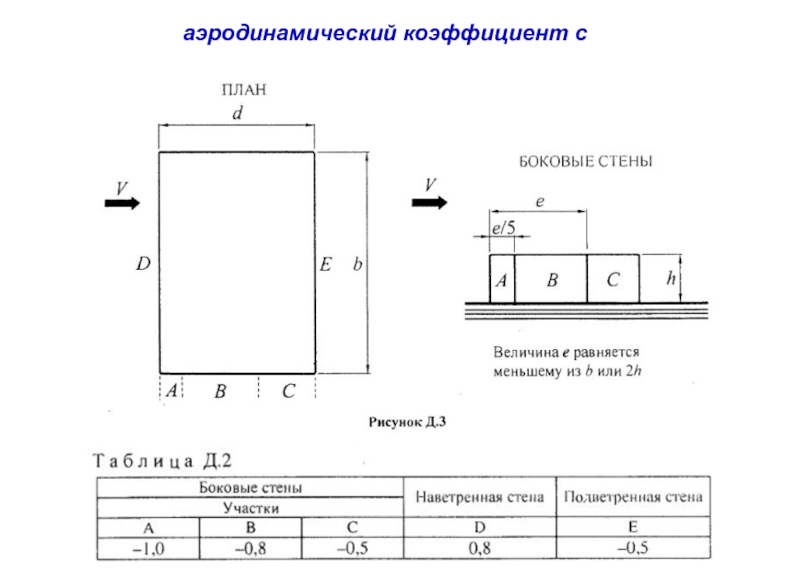

- 18. аэродинамический коэффициент с
- 19. Нормативное значение пульсационной составляющей ветровой нагрузки wp
- 26. Справочная информация
- 27. Конструкции многоэтажного каркасного здания
- 28. Фундаменты под колонны каркаса

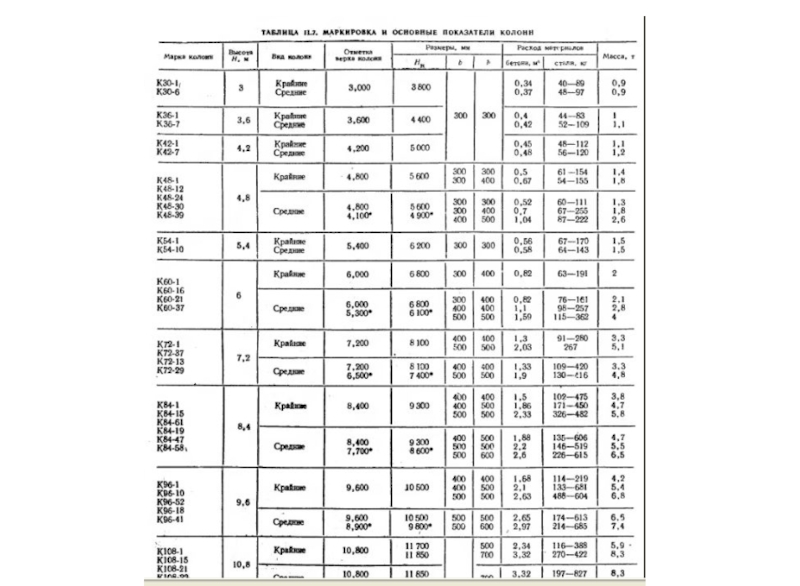

- 29. Колонны сечением 300х300 мм со скрытыми консолями Трепененков Р.И._Альбом чертежей_ стр. 246
- 30. Ригели перекрытий Трепененков Р.И._Альбом чертежей_ стр. 245, 247

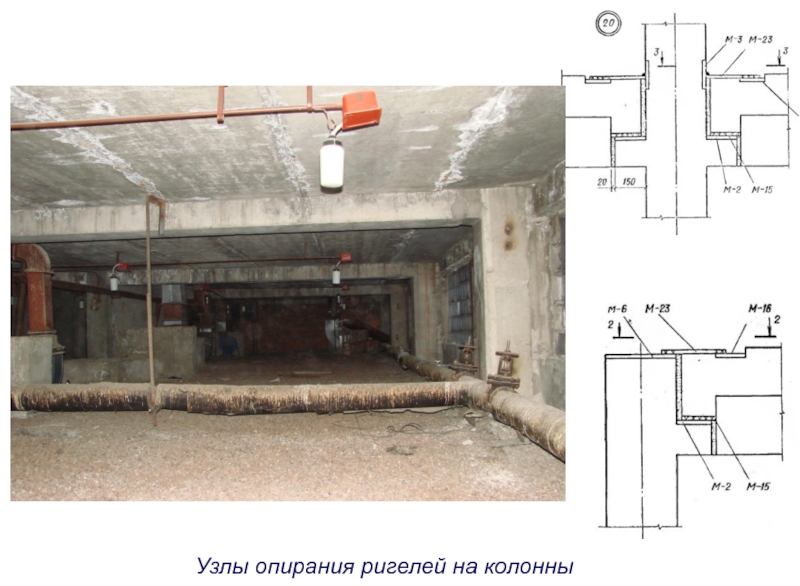

- 31. Узлы опирания ригелей на колонны

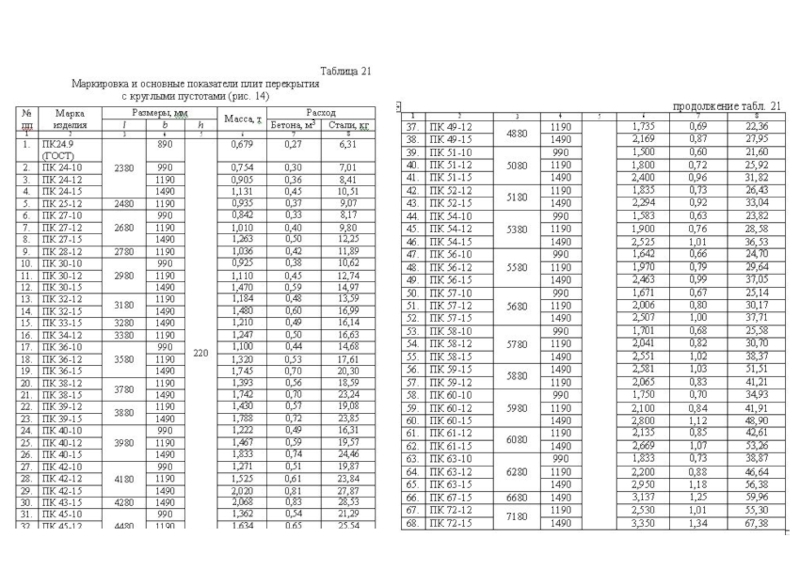

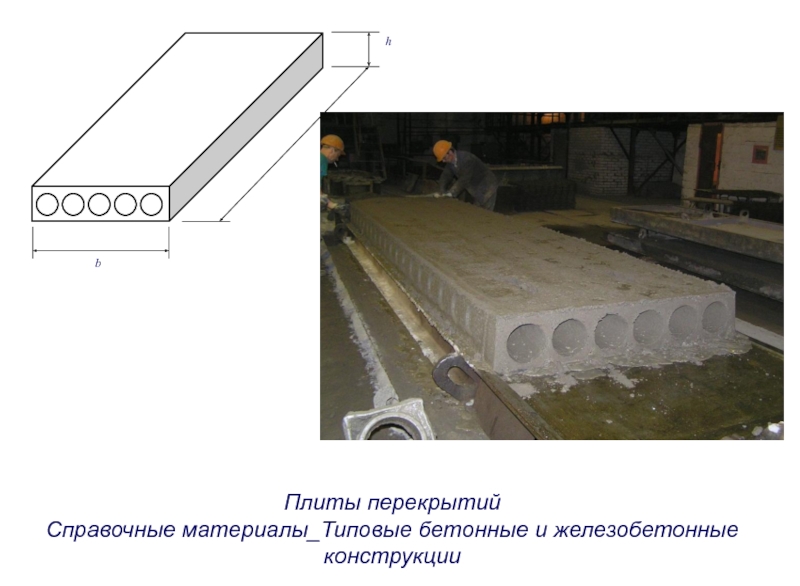

- 32. Плиты перекрытий Справочные материалы_Типовые бетонные и железобетонные конструкции

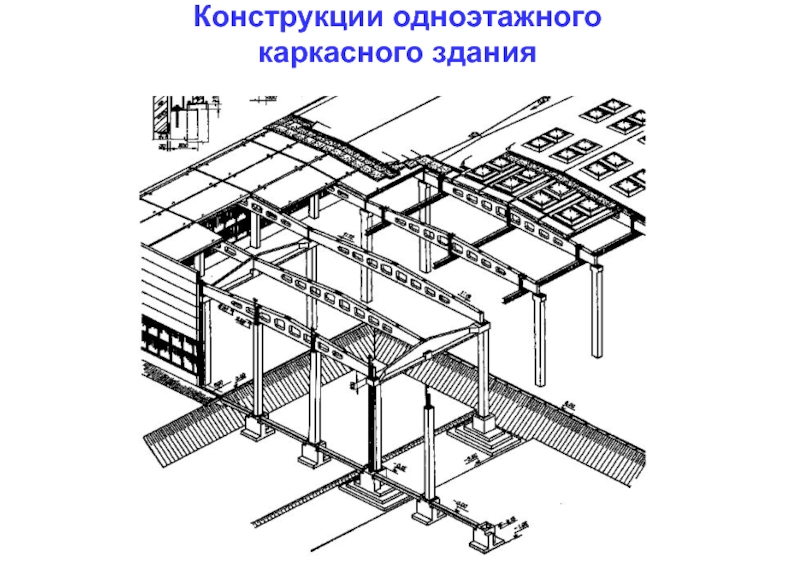

- 34. Конструкции одноэтажного каркасного здания
- 35. Колонны для зданий без мостовых кранов Трепененков Р.И._Альбом чертежей_ стр. 97,98

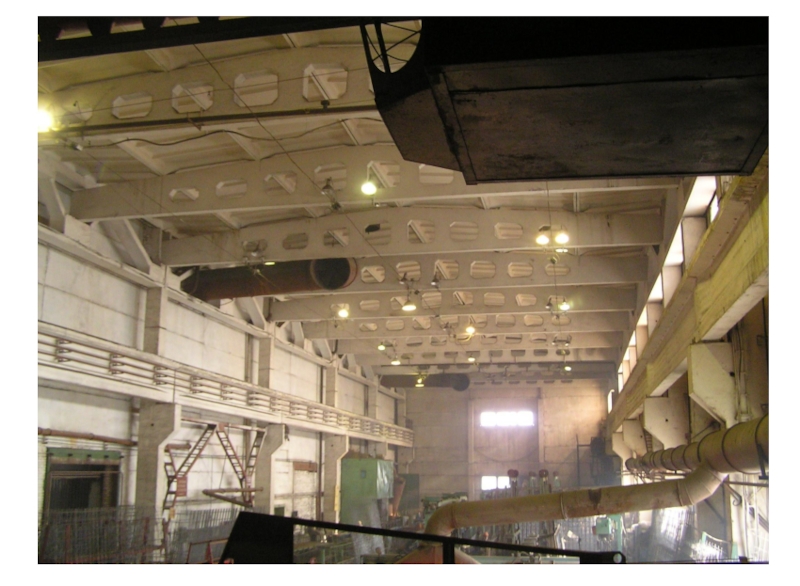

- 37. Железобетонные балки скатных покрытий Трепененков Р.И._Альбом чертежей_ стр. 115, 116

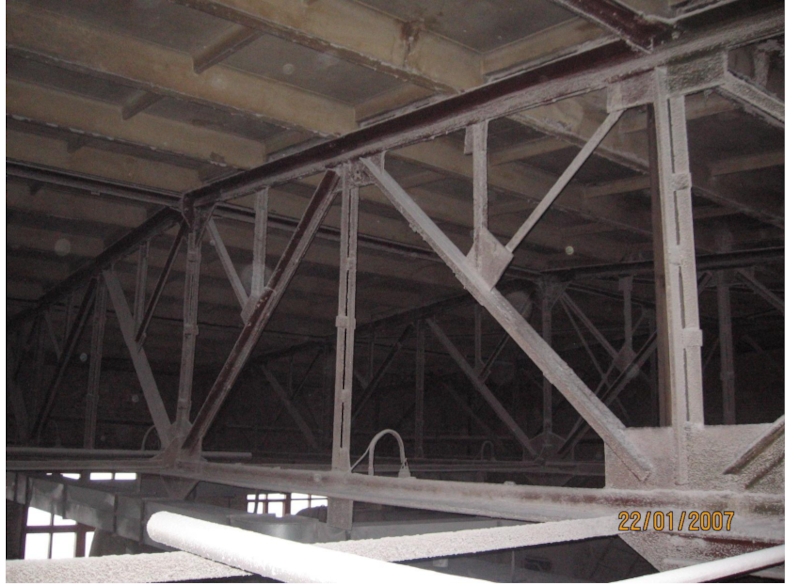

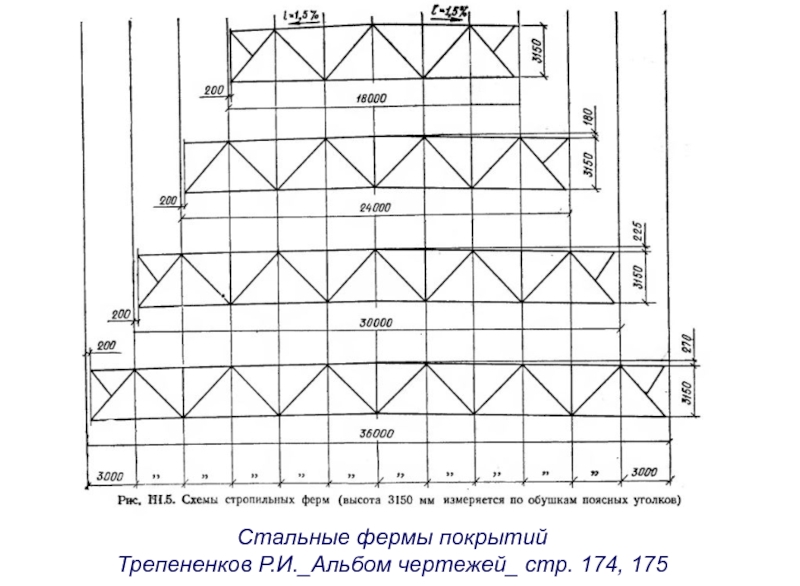

- 39. Стальные фермы покрытий Трепененков Р.И._Альбом чертежей_ стр. 174, 175
- 41. Сэндвич-панели 1 - стальной лист с полимерным
Слайд 2п. 5.2.2 Все расчеты оснований должны производиться на расчетные значения нагрузок,
Коэффициент надежности по нагрузке γf принимают при расчете оснований:
- по первой группе предельных состояний
(по несущей способности) - по СП 20.13330 «Нагрузки и воздействия», γf = 1,05…1,4;
- по второй группе предельных состояний
(по деформациям) - равным единице.

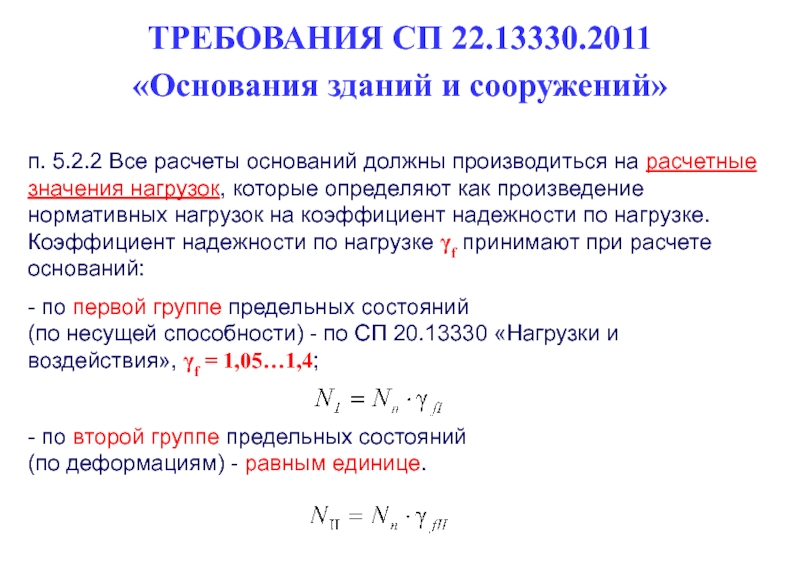

ТРЕБОВАНИЯ СП 22.13330.2011
«Основания зданий и сооружений»

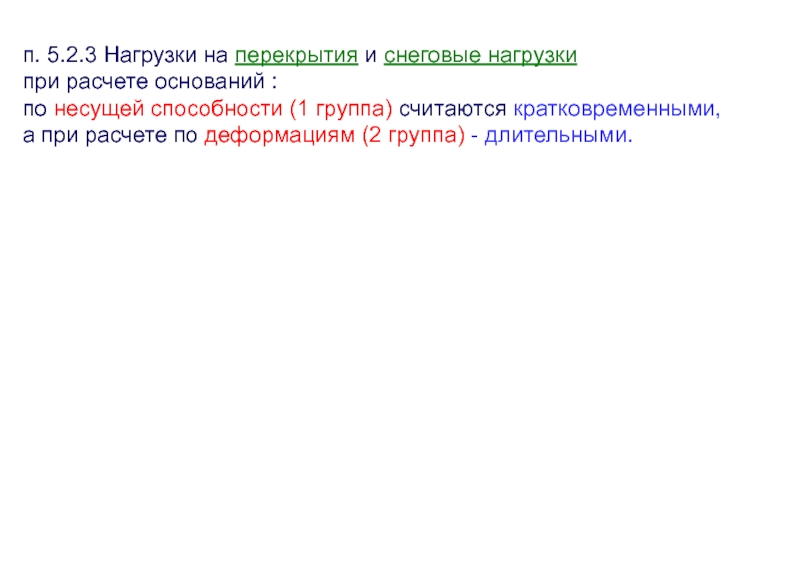

Слайд 3п. 5.2.3 Нагрузки на перекрытия и снеговые нагрузки
при расчете оснований :
по
а при расчете по деформациям (2 группа) - длительными.
Слайд 4Согласно СП 20.13330 к длительным нагрузкам относятся:
вес стационарного оборудования,
вес
полезные и снеговые нагрузки с пониженным нормативным значением и др.
К кратковременным нагрузкам относятся:
- полезная нагрузка с полным нормативным значением,
снеговая, ветровая с полным нормативным значением,
нагрузки от транспортных средств и подъемно-транспортного оборудования.
ТРЕБОВАНИЯ СП 20.13330.2011
«Нагрузки и воздействия»

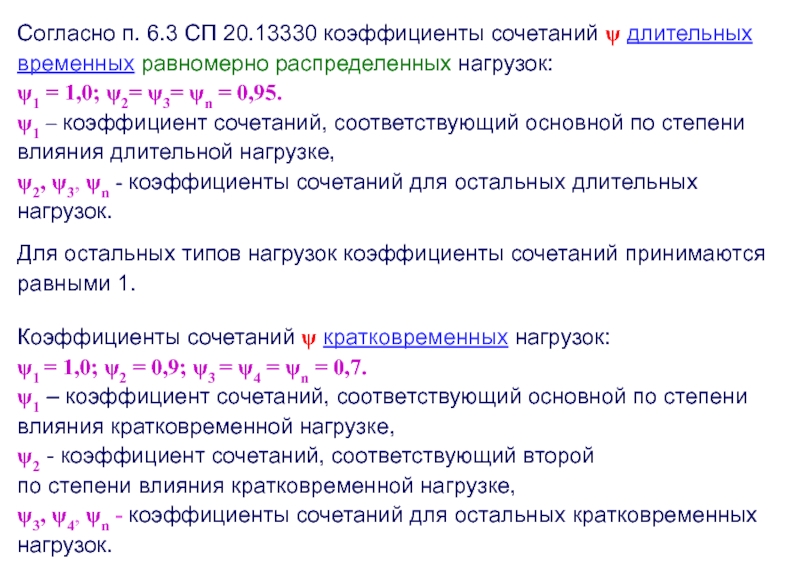

Слайд 5Согласно п. 6.3 СП 20.13330 коэффициенты сочетаний ψ длительных временных равномерно
ψ1 = 1,0; ψ2= ψ3= ψn = 0,95.
ψ1 – коэффициент сочетаний, соответствующий основной по степени влияния длительной нагрузке,
ψ2, ψ3, ψn - коэффициенты сочетаний для остальных длительных нагрузок.
Для остальных типов нагрузок коэффициенты сочетаний принимаются равными 1.
Коэффициенты сочетаний ψ кратковременных нагрузок:
ψ1 = 1,0; ψ2 = 0,9; ψ3 = ψ4 = ψn = 0,7.
ψ1 – коэффициент сочетаний, соответствующий основной по степени влияния кратковременной нагрузке,
ψ2 - коэффициент сочетаний, соответствующий второй
по степени влияния кратковременной нагрузке,
ψ3, ψ4, ψn - коэффициенты сочетаний для остальных кратковременных нагрузок.

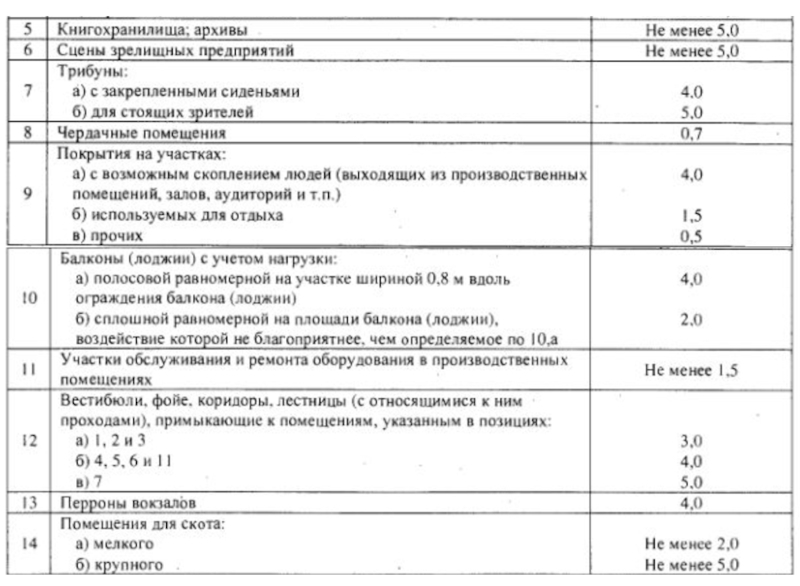

Слайд 6п. 8.2 СП 20.13330.2011 Равномерно распределенная (полезная)
нагрузка на перекрытия и лестницы

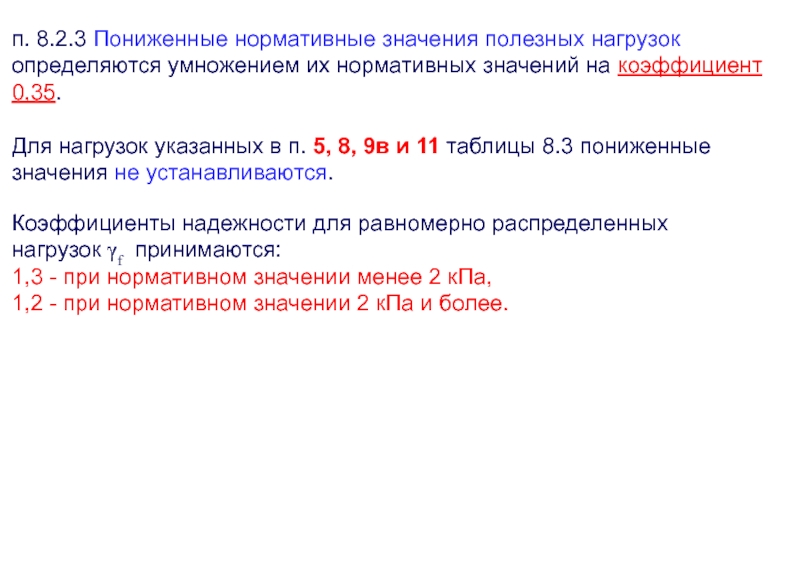

Слайд 8п. 8.2.3 Пониженные нормативные значения полезных нагрузок
определяются умножением их нормативных значений
Для нагрузок указанных в п. 5, 8, 9в и 11 таблицы 8.3 пониженные значения не устанавливаются.
Коэффициенты надежности для равномерно распределенных нагрузок γf принимаются:
1,3 - при нормативном значении менее 2 кПа,
1,2 - при нормативном значении 2 кПа и более.

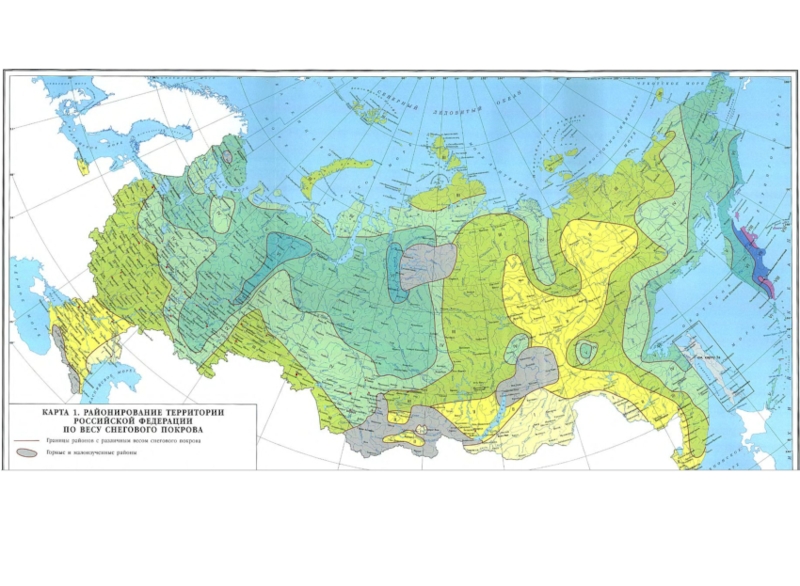

Слайд 10п. 10 СП 20.13330.2011 Снеговая нагрузка
Нормативное значение снеговой нагрузки на
се – коэффициент, учитывающий снос снега с покрытий здания.
- при уклонах до 12% при скорости ветра ≥ 2 м/с:
- при уклонах от 12 до 20% при скорости ветра ≥ 4 м/с:
– средняя скорость ветра, определяемая по карте 2 приложения Ж СП20.13330.2011,

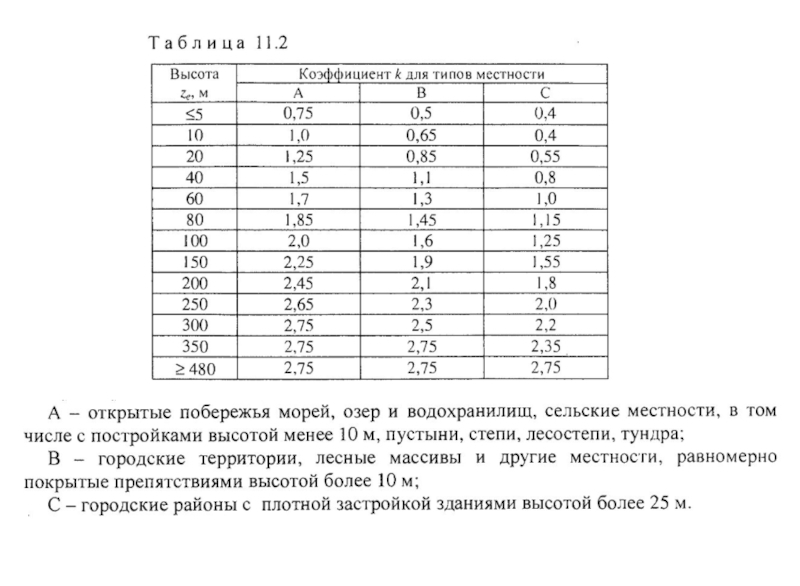

k – коэффициент, принимаемый по табл.11.2 (тип местности В),
b – ширина покрытия, м.
Слайд 11Примечание:
Снижение снеговой нагрузки (коэффициент се), не применяется в следующих случаях:
а)
б) на покрытия зданий, защищенных от прямого воздействия ветра соседними более высокими зданиями, удаленными менее чем на 10h1,
где h1 – разность высот соседнего и проектируемого зданий;
в) у перепадов высот зданий и парапетов.
сf – термический коэффициент,
для зданий с утепленными покрытиями сf =1,
μ – коэффициент перехода от веса снегового покрова земли к снеговой
нагрузке на покрытие, при уклоне кровли ≤ 30º μ = 1,
Sg – вес снегового покрова на 1 м2 горизонтальной поверхности земли,
определяется по табл.10.1.

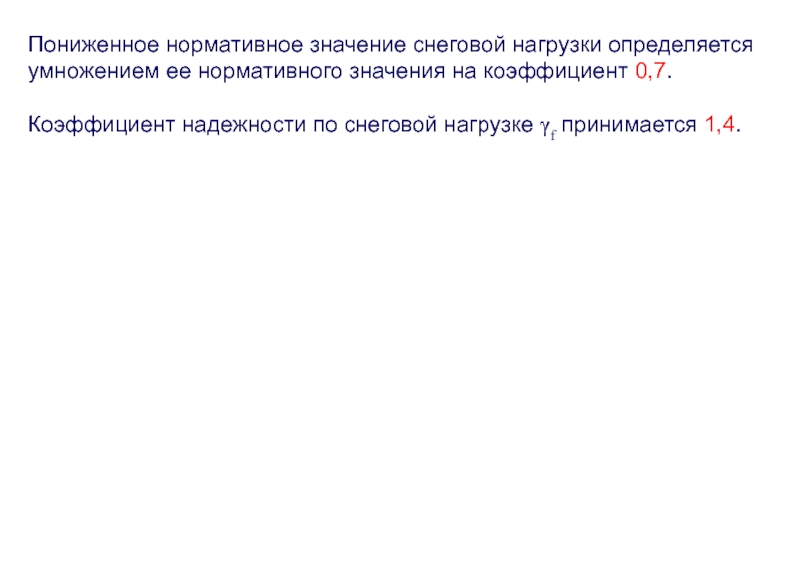

Слайд 13Пониженное нормативное значение снеговой нагрузки определяется умножением ее нормативного значения на
Коэффициент надежности по снеговой нагрузке γf принимается 1,4.
Слайд 14п. 11 СП 20.13330.2011 Ветровая нагрузка
Нормативное значение ветровой нагрузки w
Нормативное значение средней составляющей ветровой нагрузки wm над поверхностью земли рассчитывают по формуле
- нормативное значение ветрового давления, принимаемое в зависимости
от ветрового района (табл. 11.1 СП). Номера ветровых районов определяют
по карте 3 прил. Ж;
- коэффициент, учитывающий изменение ветрового давления для высоты zе, определяемый по табл. 11.2 СП;

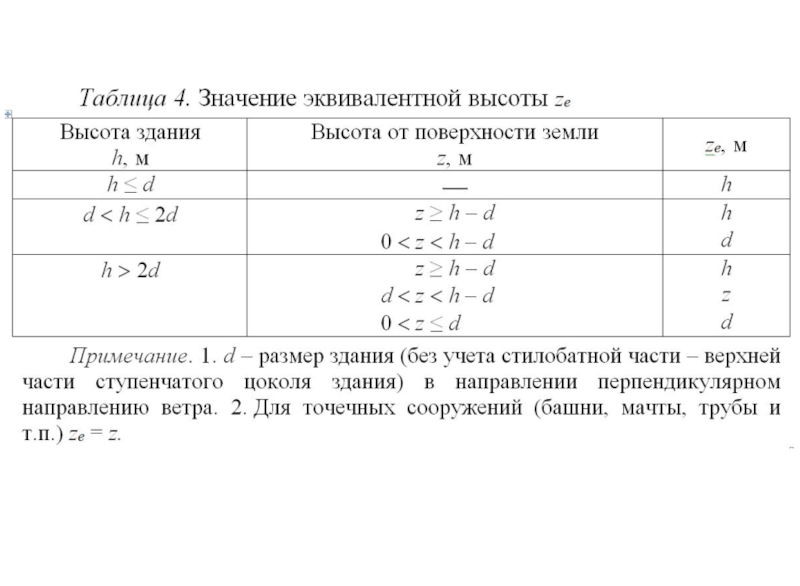

- эквивалентная высота, определяемая в зависимости от z, d и h по таблице
- аэродинамический коэффициент (табл. Д.2 прил.Д СП, зависящий от распределения ветрового потока.

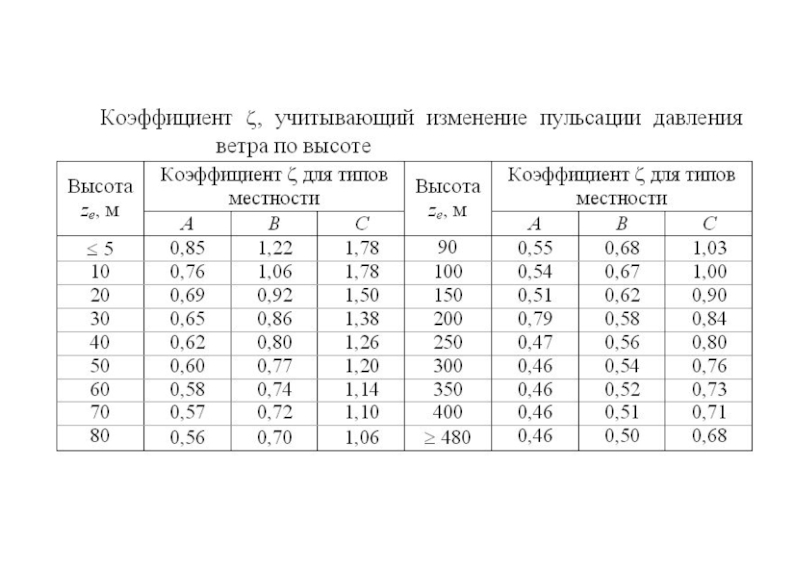

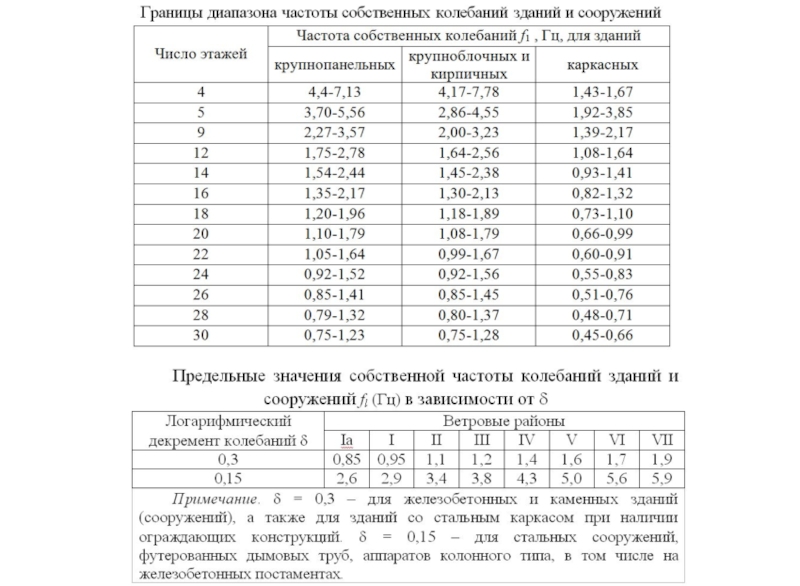

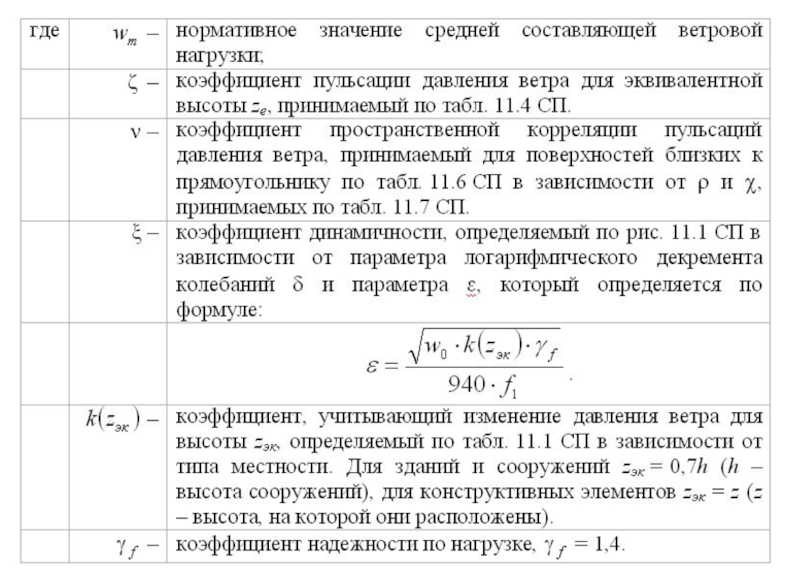

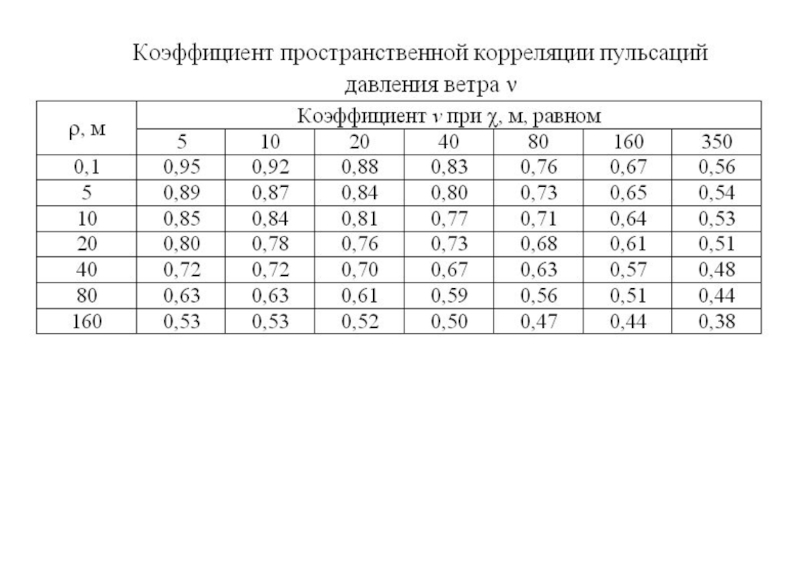

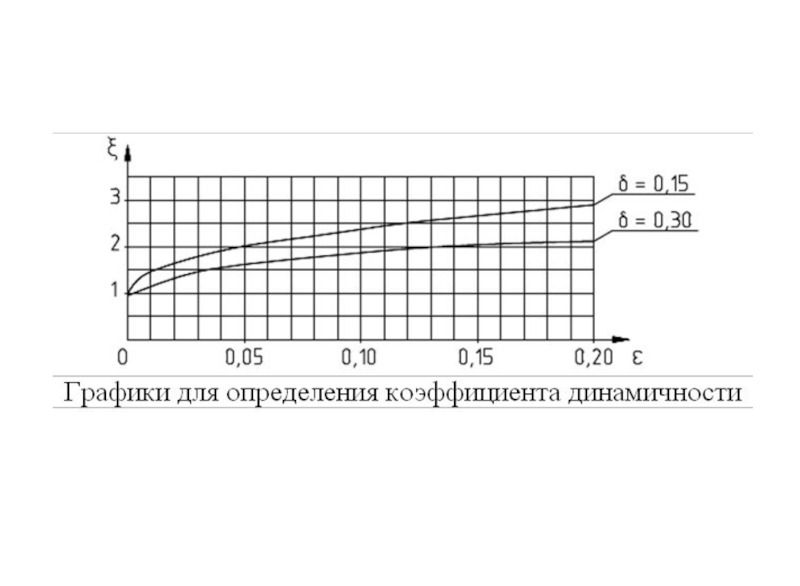

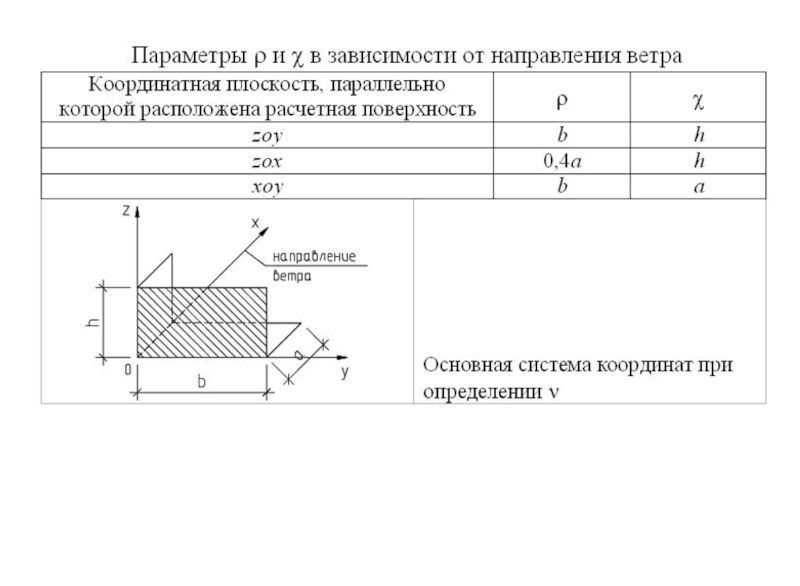

Слайд 19Нормативное значение пульсационной составляющей ветровой нагрузки wp
определяют в зависимости от

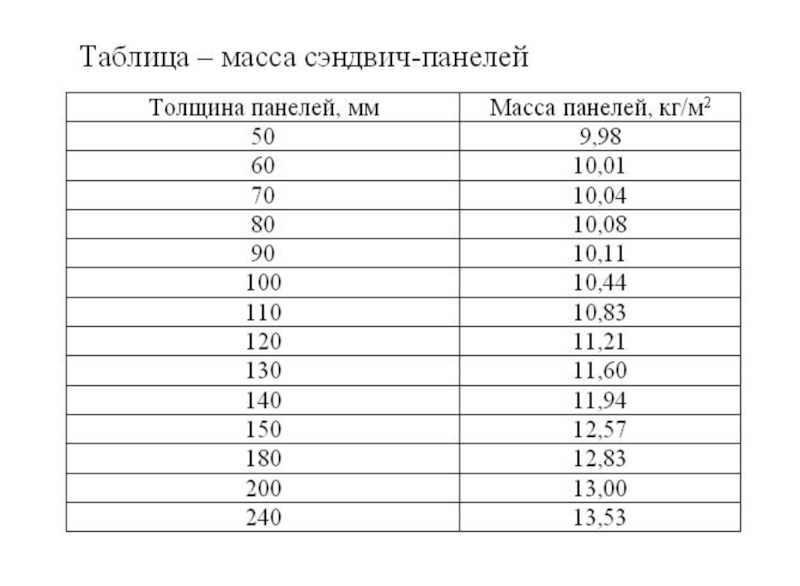

Слайд 41Сэндвич-панели
1 - стальной лист с полимерным покрытием,
2 - двухкомпонентный полиуретановый
клеевой состав,
3 – жесткий утеплитель,
4 - замок Z-Lock - стандартный
