Структура и симметрия кристаллов Изображение кристалла, взятое из средневекового трактата по минералогии Геометрическая правильная внешняя форма (подобие форм малых и больших кристаллитов) Анизотропия свойств 17-19 века. Работы Стенона, Гаюи, Зибера –
Слайд 1Лекция 2: Структура, методы роста и исследования полупроводников.
Строение идеальных кристаллов.
Кристаллы, анизотропия их физических свойств.
Трансляционная симметрия и кристаллические решётки.
Точечные группы симметрии кристаллов.
Элементарная ячейка. Примитивная ячейка, базис, способ Вигнера-Зейтца построения примитивной ячейки.
Основные типы кристаллических решёток. Координационное число. Решётка алмаза и цинковой обманки.
Способ задания кристаллографических плоскостей и направлений в кристалле, индексы Миллера.
Полярные и неполярные кристаллы.
Слайд 2Структура и симметрия кристаллов
Изображение кристалла, взятое из средневекового трактата по минералогии
Геометрическая
правильная внешняя форма (подобие форм малых и больших кристаллитов)
Анизотропия свойств
17-19 века. Работы Стенона, Гаюи, Зибера – кристаллы состоят из маленьких элементов.
Анизотропия свойств
17-19 века. Работы Стенона, Гаюи, Зибера – кристаллы состоят из маленьких элементов.
Кристалл CaF2 - октаэдр
Трансляционная симметрия:
r’=r+n1a+n2b+n3c
Векторы трансляций. Примитивные векторы трансляций
Примитивная ячейка: элементарная ячейка с минимальным объёмом
Примитивная ячейка Вигнера-Зейтца
Слайд 3Основные типы кристаллических решёток
Точечные группы симметрии, Фёдоровские группы (230 в
3-х мерном случае)
Кремний, полупроводники класса A3B5, A2B6
ГЦК с базисом
Гексагональная решётка (графит, GaN)
Слайд 4Решётка + Базис = Кристаллическая структура
Базис может содержать от одного атома
(простые кристаллы) до сотен атомов (сложные молекулярные соединения, кристалл из белка).
Точечные группы симметрии:
Вращение
Инверсия
Вращение со смещением
Комбинации этих преобразований пространства.
Точечные группы симметрии:
Вращение
Инверсия
Вращение со смещением
Комбинации этих преобразований пространства.
Слайд 5Кристаллические плоскости. Индексы Миллера
Индексы Миллера некоторых наиболее важных плоскостей кубического кристалла
Вид
плоскости (111) кремния
Слайд 6Реальные кристаллы. Методы их роста и исследования структуры. Дефекты.
Дифракция рентгеновских лучей
в кристаллах. Закон Брэгга.
Электронная микроскопия.
Обратная решётка. Зоны Бриллюэна. Выделенные (высокосимметричные) точки и направления в кристаллах с кубической симметрией.
Дефекты кристаллов: точечные дефекты, комплексы дефектов, дислокации, примеси.
Методы роста полупроводников и полупроводниковых плёнок.
Электронная микроскопия.
Обратная решётка. Зоны Бриллюэна. Выделенные (высокосимметричные) точки и направления в кристаллах с кубической симметрией.
Дефекты кристаллов: точечные дефекты, комплексы дефектов, дислокации, примеси.
Методы роста полупроводников и полупроводниковых плёнок.

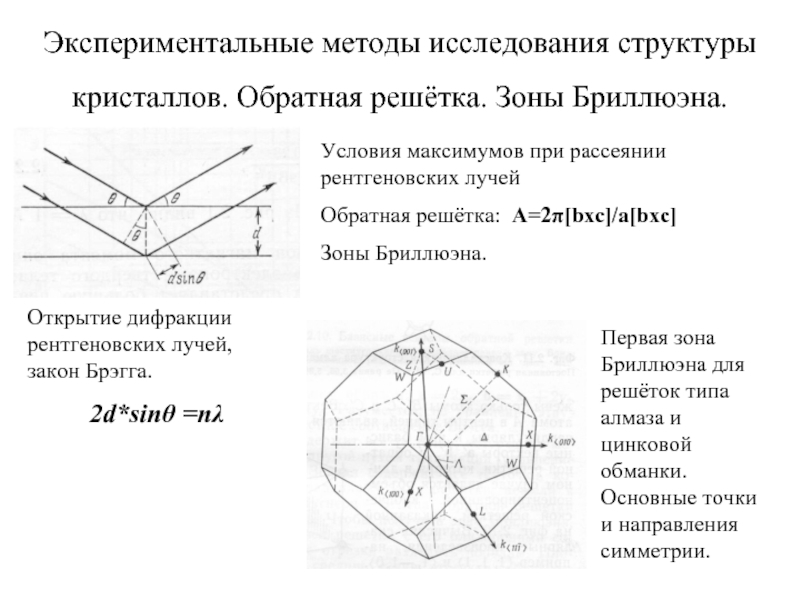

Слайд 7Экспериментальные методы исследования структуры кристаллов. Обратная решётка. Зоны Бриллюэна.
Открытие дифракции
рентгеновских лучей, закон Брэгга.
2d*sinθ =nλ
2d*sinθ =nλ
Условия максимумов при рассеянии рентгеновских лучей
Обратная решётка: A=2π[bxc]/a[bxc]
Зоны Бриллюэна.
Первая зона Бриллюэна для решёток типа алмаза и цинковой обманки. Основные точки и направления симметрии.
Слайд 8Точечные дефекты
Вакансии. Дефекты по Шоттки.
Зарядовое состояние вакансии.
Удельный объем вакансии.
Поля механических напряжений вокруг вакансии.
Комплексы вакансионных дефектов
Междоузлие. Дефекты по Френкелю.
Взаимодействие дефектов .
Диффузия.
Энергетический спектр дефектов.
Ионный кристалл
Слайд 9Протяжённые дефекты. Дислокации
Краевая дислокация
Винтовая дислокация
Дислокация в двумерной системе
Вектор Бюргерса.
Скольжение.
Пластичность кристалла
Поля упругих
напряжений вокруг дислокаций.
Граница зёрен в поликристалле с малым углом разориентировки
Дислокационнные сетки.
Слайд 10Методы роста объёмных полупроводников и полупроводниковых плёнок
Объемные кристаллы
1. Метод Чохральского
2. Метод
безтигельной зонной плавки
Полупроводниковые плёнки
Жидко-фазная эпитаксия
Физическое распыление и осаждение
Химическое осаждение стимулированное плазмой
Молекулярно-лучевая эпитаксия
