Элементарные цифровые устройства. Аксиомы и теоремы Булевой алгебры презентация
Содержание
- 1. Элементарные цифровые устройства. Аксиомы и теоремы Булевой алгебры

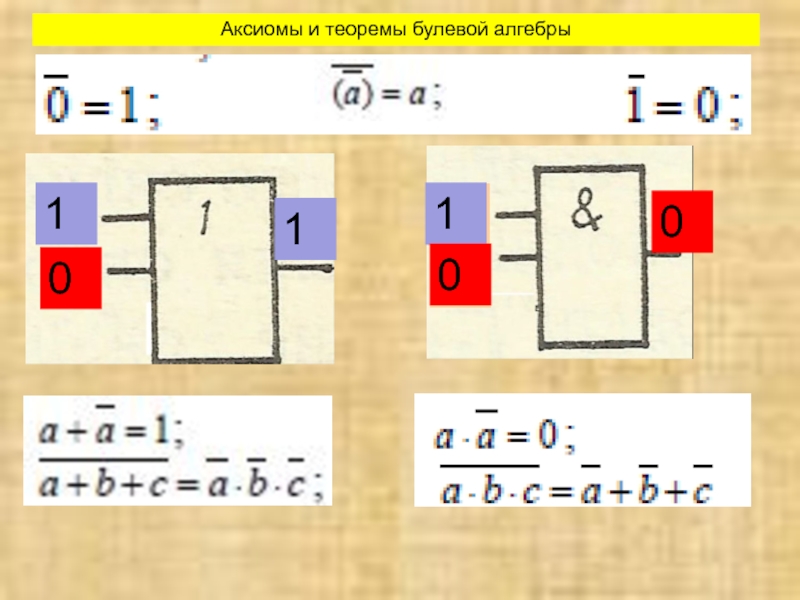

- 2. Аксиомы и теоремы булевой алгебры 1 0

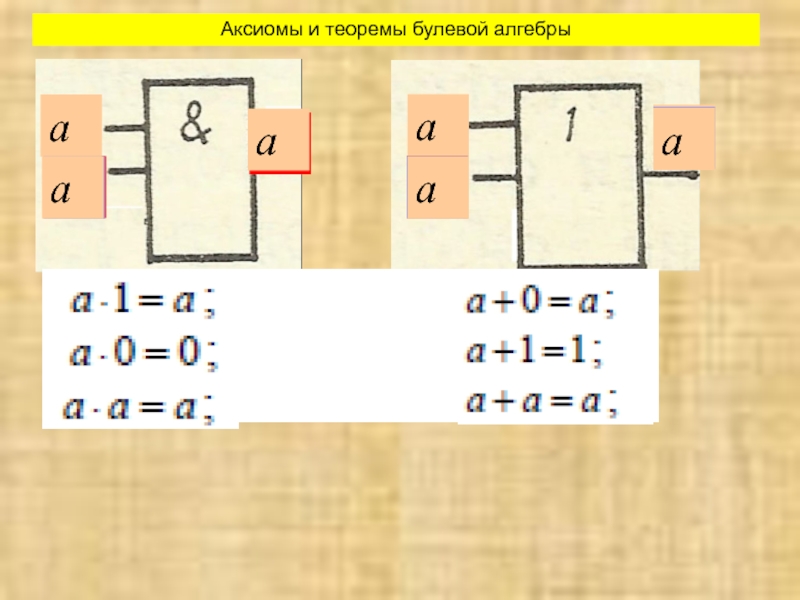

- 3. Аксиомы и теоремы булевой алгебры a 0

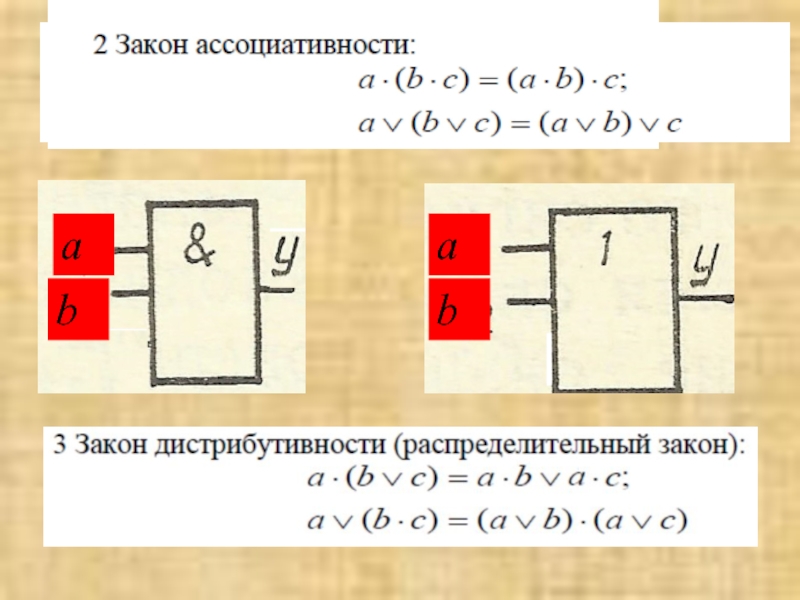

- 4. a b a b
- 5. Аксиомы и теоремы булевой алгебры 1 0
- 6. Арифметико-логические устройства (АЛУ) Регистры Счетчики Комбинационно-логические устройства
- 7. Мультиплексором называется комбинационное логическое устройство, предназначенное для
- 8. Демультиплексором называется комбинационное логическое устройство, предназначенное для
- 9. Дешифратором называется комбинационное логическое устройство для преобразования чисел из двоичной системы исчисления в десятичную.
- 10. Шифратором называется комбинационное устройство, для преобразования чисел из десятичной системы исчисления в двоичную.
- 11. Преобразователем кода называется комбинационное логическое устройство, предназначенное для преобразования вида кодированной информации.
- 12. ТС-схемы. Триггерные схемы (ТС)- схемы в которых
- 13. Запишите закон коммутативности для входов a
- 14. Лекции закончились
Слайд 1Элементарные цифровые устройства.
Комбинационно-логические устройства. Триггеры.

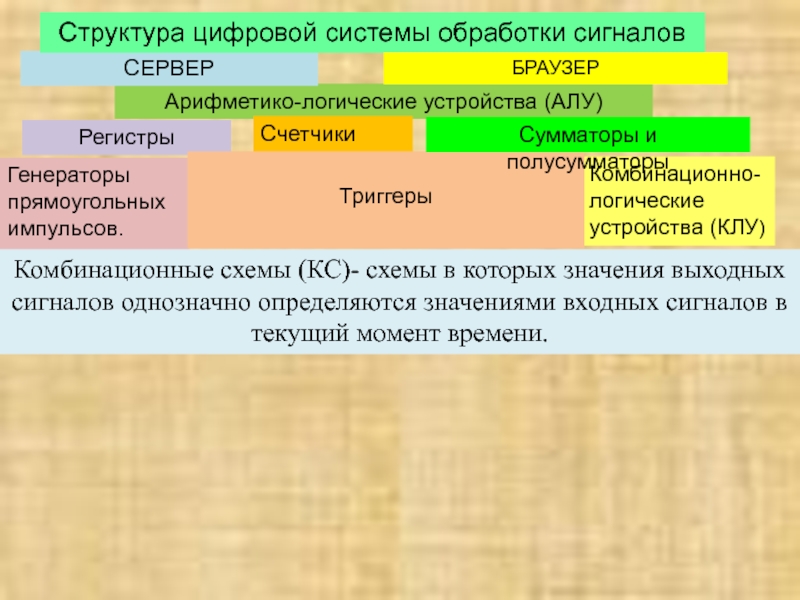

Структура цифровых систем обработки сигналов
Аксиомы и теоремы
Слайд 6Арифметико-логические устройства (АЛУ)
Регистры
Счетчики
Комбинационно-логические устройства (КЛУ)
Генераторы прямоугольных импульсов.
Триггеры
Комбинационные схемы (КС)- схемы
в которых значения выходных сигналов однозначно определяются значениями входных сигналов в текущий момент времени.
СЕРВЕР
Структура цифровой системы обработки сигналов
БРАУЗЕР
Сумматоры и полусумматоры

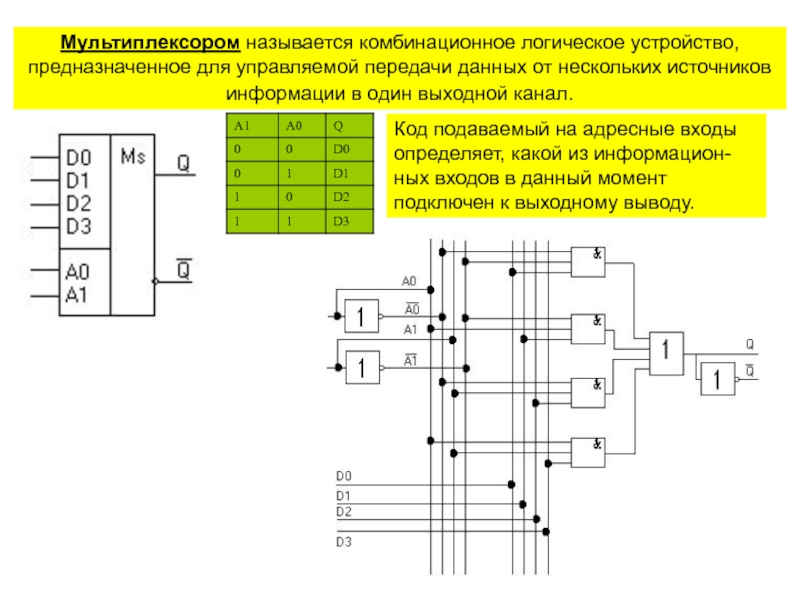

Слайд 7Мультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от
нескольких источников информации в один выходной канал.
Код подаваемый на адресные входы определяет, какой из информацион-ных входов в данный момент подключен к выходному выводу.
Слайд 8Демультиплексором называется комбинационное логическое устройство, предназначенное для управляемой передачи данных от
одного источника информации в несколько выходных каналов.
Слайд 9Дешифратором называется комбинационное логическое устройство для преобразования чисел из двоичной системы
исчисления в десятичную.

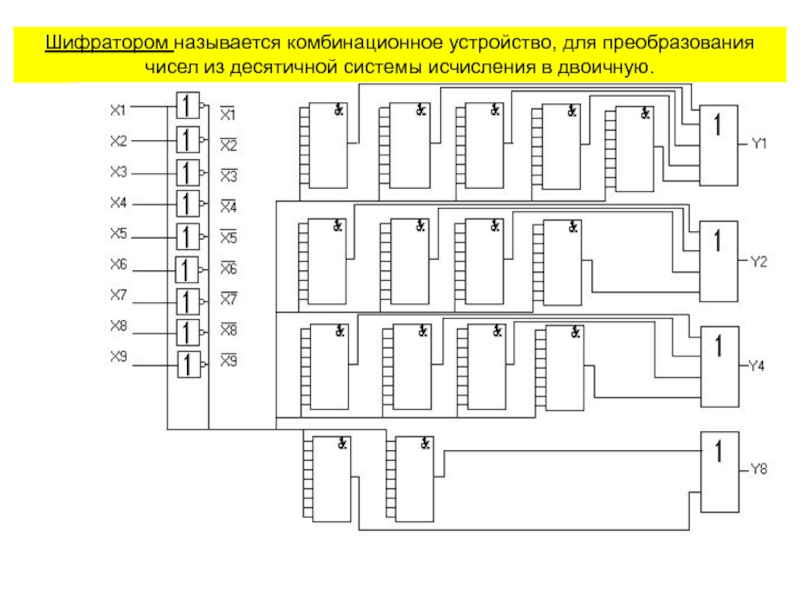

Слайд 10Шифратором называется комбинационное устройство, для преобразования чисел из десятичной системы исчисления
в двоичную.

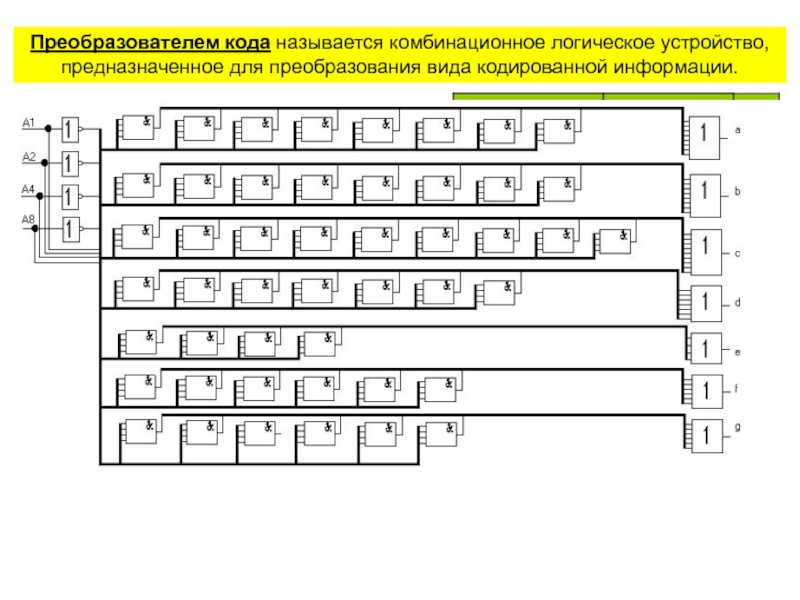

Слайд 11Преобразователем кода называется комбинационное логическое устройство, предназначенное для преобразования вида кодированной
информации.

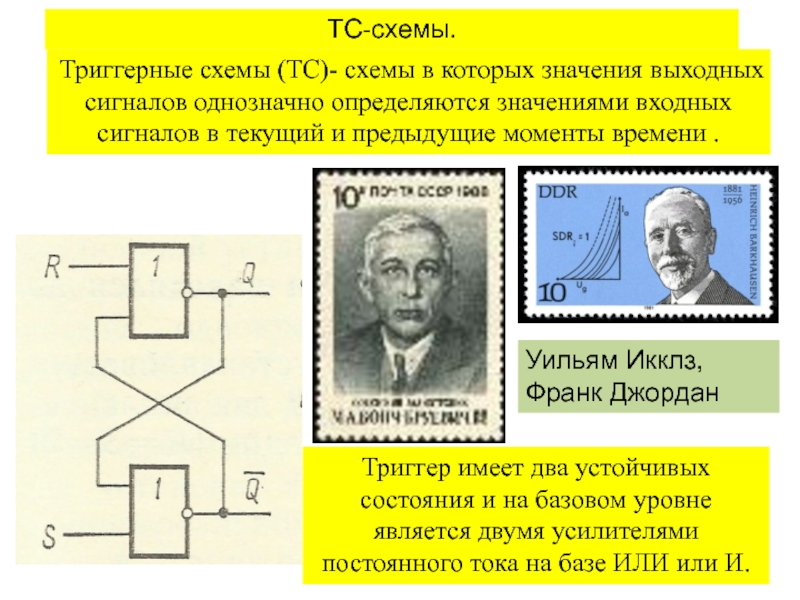

Слайд 12ТС-схемы.
Триггерные схемы (ТС)- схемы в которых значения выходных сигналов однозначно определяются
значениями входных сигналов в текущий и предыдущие моменты времени .
Триггер имеет два устойчивых состояния и на базовом уровне является двумя усилителями постоянного тока на базе ИЛИ или И.
Уильям Икклз,
Франк Джордан
Слайд 13
Запишите закон коммутативности для входов a и b.
Запишите закон ассоциотивности
для входов a, b, c.
Запишите закон дистрибутивности для входов a, b, c.
Согласно аксиомам и теоремам булевой алгебры a∙a=?
Согласно аксиомам и теоремам булевой алгебры a+a=?
Если на адресные входы мультиплексора подается сигнал А1=А2=0, то каким будет выходной сигнал?
Если на адресные входы мультиплексора подается сигнал А1=А2=1, то каким будет выходной сигнал?
Если на адресные входы мультиплексора подается сигнал А1<А2, то каким будет выходной сигнал?
Согласно аксиомам и теоремам булевой алгебры ?
