Андрей

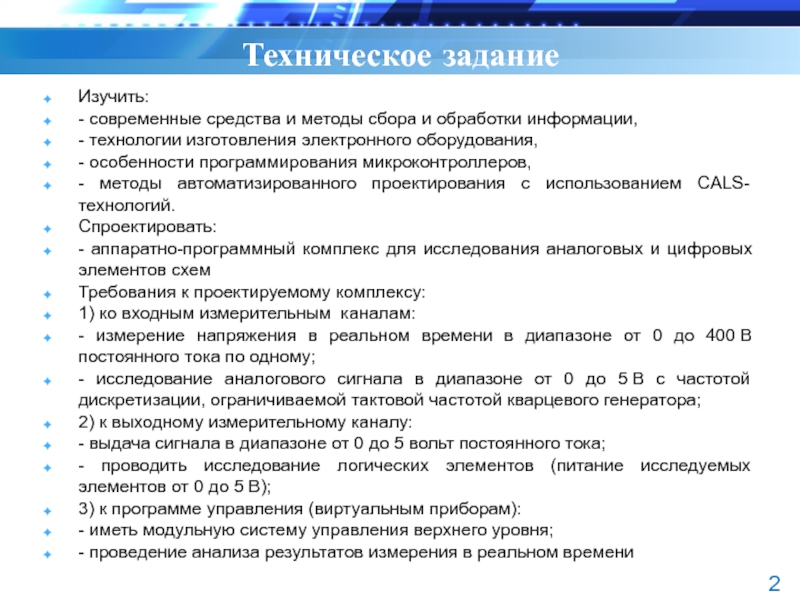

изготовления электронного оборудования,
- особенности программирования микроконтроллеров,
- методы автоматизированного проектирования с использованием CALS-технологий.
Спроектировать:

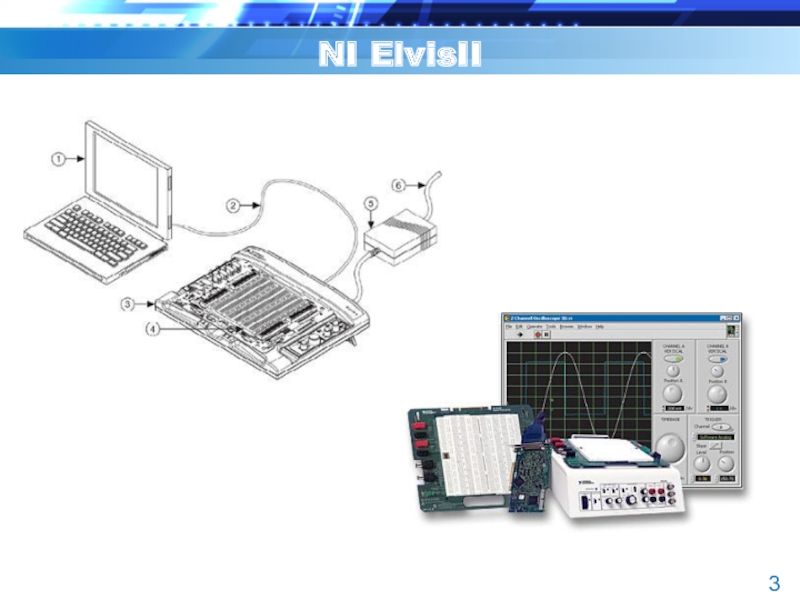

- аппаратно-программный комплекс для исследования аналоговых и цифровых элементов схем
Требования к проектируемому комплексу:
1) ко входным измерительным каналам:
- измерение напряжения в реальном времени в диапазоне от 0 до 400 В постоянного тока по одному;
- исследование аналогового сигнала в диапазоне от 0 до 5 В с частотой дискретизации, ограничиваемой тактовой частотой кварцевого генератора;
2) к выходному измерительному каналу:
- выдача сигнала в диапазоне от 0 до 5 вольт постоянного тока;
- проводить исследование логических элементов (питание исследуемых элементов от 0 до 5 В);
3) к программе управления (виртуальным приборам):
- иметь модульную систему управления верхнего уровня;
- проведение анализа результатов измерения в реальном времени

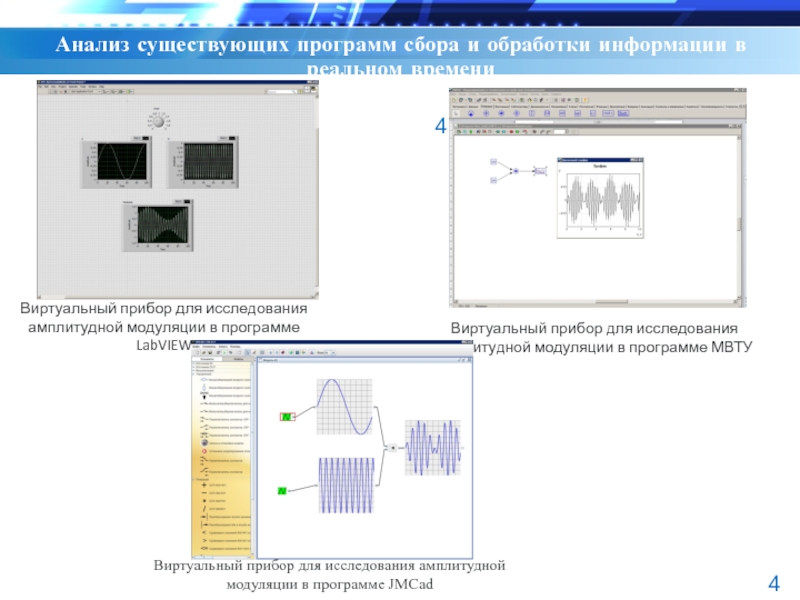

для исследования амплитудной модуляции в программе LabVIEW

Виртуальный прибор для исследования амплитудной модуляции в программе МВТУ

Виртуальный прибор для исследования амплитудной модуляции в программе JMCad

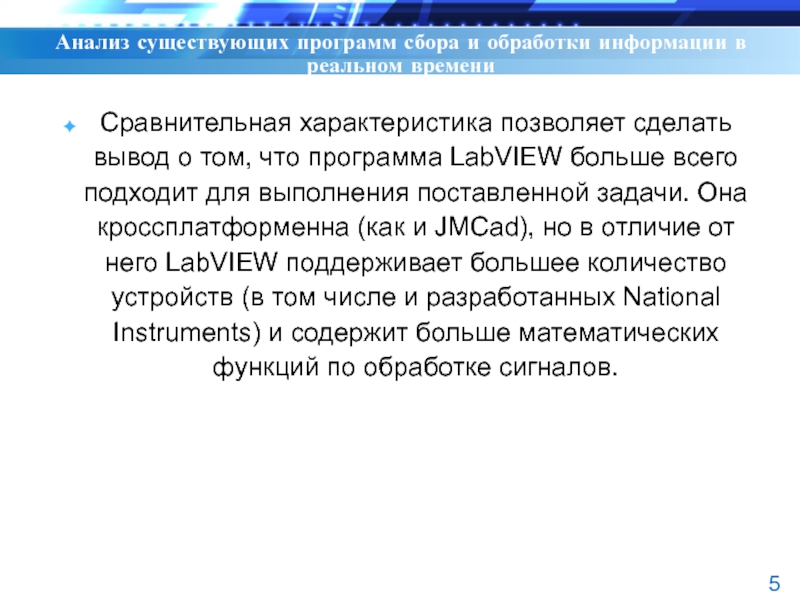

позволяет сделать вывод о том, что программа LabVIEW больше всего подходит для выполнения поставленной задачи. Она кроссплатформенна (как и JMCad), но в отличие от него LabVIEW поддерживает большее количество устройств (в том числе и разработанных National Instruments) и содержит больше математических функций по обработке сигналов.

микроконтроллер обладает необходимым функционалом для реализации этого проекта. В том числе он содержит достаточное количество АЦП-преобразователей, большее по сравнение с Atmega16 пространство памяти для программы. DIP корпус удобен для монтажа на отладочной плате и менее хрупкий, хоть и занимает больше места.

запущенными виртуальными приборами; ПУ 1 – плата управления №1; ПУ 2 – плата управления 2; БП – блок питания; П – преобразователь; К – коммутатор; МП – монтажная плата.

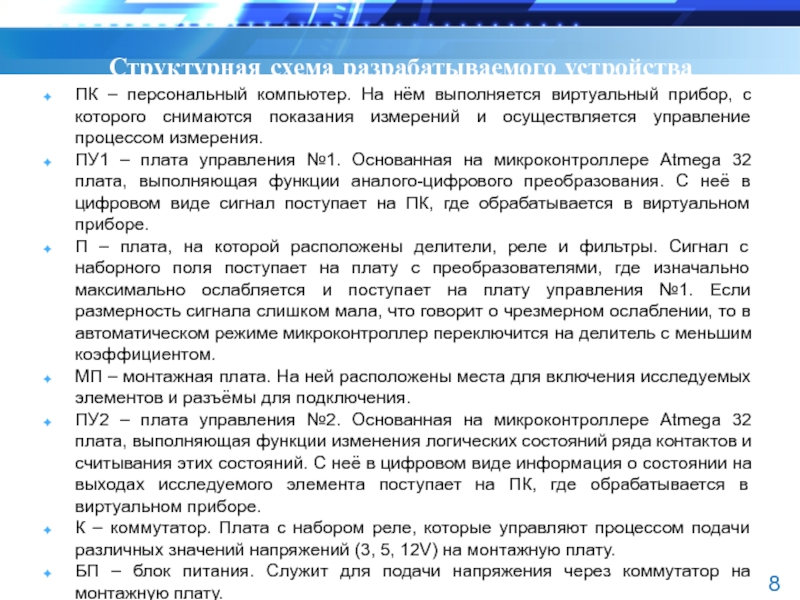

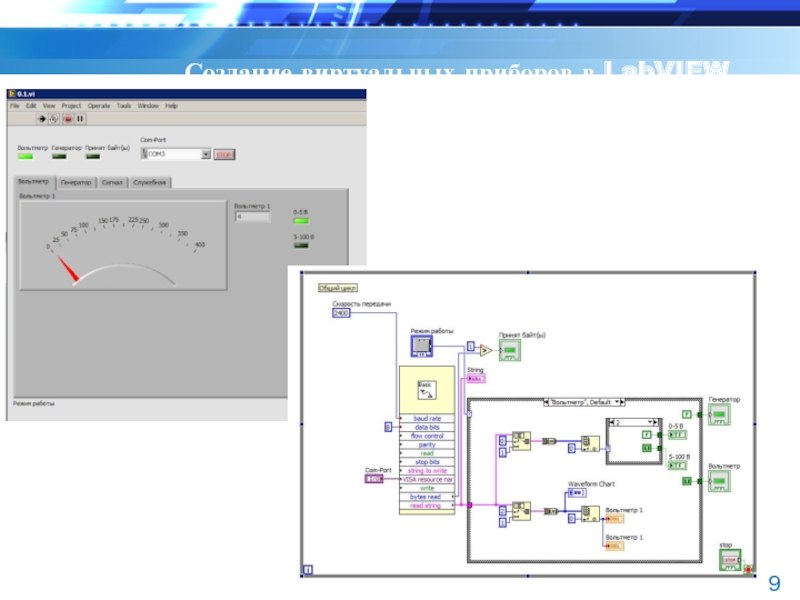

прибор, с которого снимаются показания измерений и осуществляется управление процессом измерения.
ПУ1 – плата управления №1. Основанная на микроконтроллере Atmega 32 плата, выполняющая функции аналого-цифрового преобразования. С неё в цифровом виде сигнал поступает на ПК, где обрабатывается в виртуальном приборе.
П – плата, на которой расположены делители, реле и фильтры. Сигнал с наборного поля поступает на плату с преобразователями, где изначально максимально ослабляется и поступает на плату управления №1. Если размерность сигнала слишком мала, что говорит о чрезмерном ослаблении, то в автоматическом режиме микроконтроллер переключится на делитель с меньшим коэффициентом.
МП – монтажная плата. На ней расположены места для включения исследуемых элементов и разъёмы для подключения.
ПУ2 – плата управления №2. Основанная на микроконтроллере Atmega 32 плата, выполняющая функции изменения логических состояний ряда контактов и считывания этих состояний. С неё в цифровом виде информация о состоянии на выходах исследуемого элемента поступает на ПК, где обрабатывается в виртуальном приборе.
К – коммутатор. Плата с набором реле, которые управляют процессом подачи различных значений напряжений (3, 5, 12V) на монтажную плату.
БП – блок питания. Служит для подачи напряжения через коммутатор на монтажную плату.

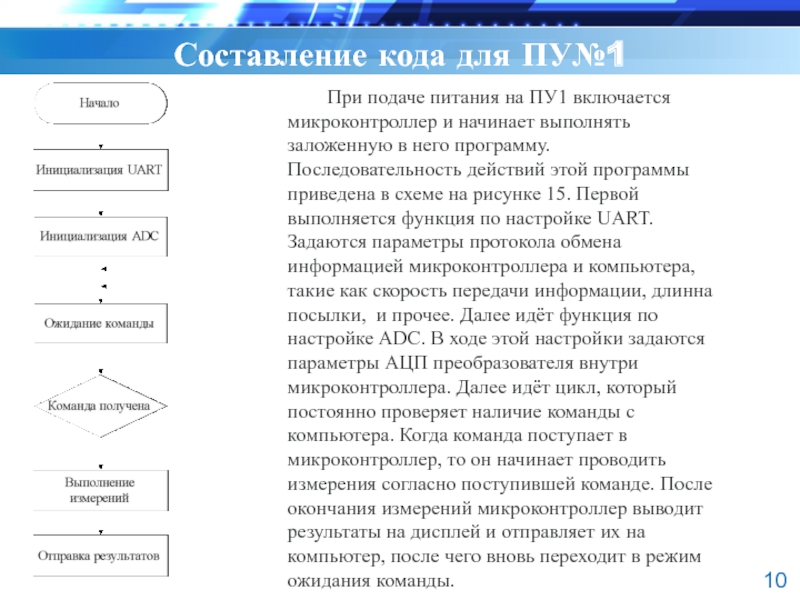

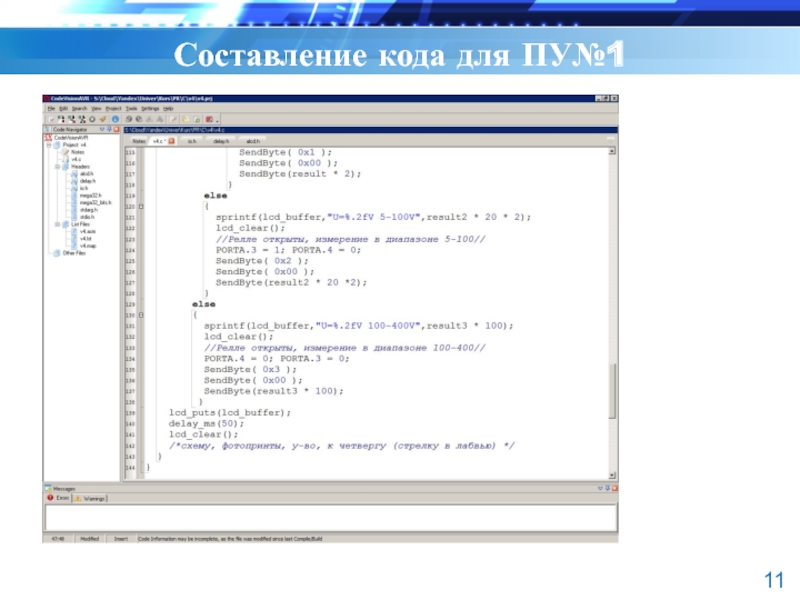

начинает выполнять заложенную в него программу. Последовательность действий этой программы приведена в схеме на рисунке 15. Первой выполняется функция по настройке UART. Задаются параметры протокола обмена информацией микроконтроллера и компьютера, такие как скорость передачи информации, длинна посылки, и прочее. Далее идёт функция по настройке ADC. В ходе этой настройки задаются параметры АЦП преобразователя внутри микроконтроллера. Далее идёт цикл, который постоянно проверяет наличие команды с компьютера. Когда команда поступает в микроконтроллер, то он начинает проводить измерения согласно поступившей команде. После окончания измерений микроконтроллер выводит результаты на дисплей и отправляет их на компьютер, после чего вновь переходит в режим ожидания команды.

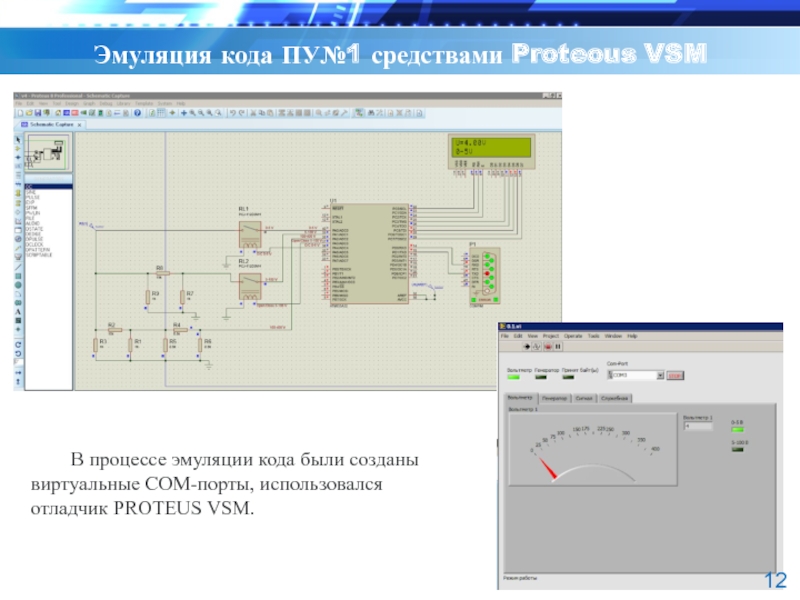

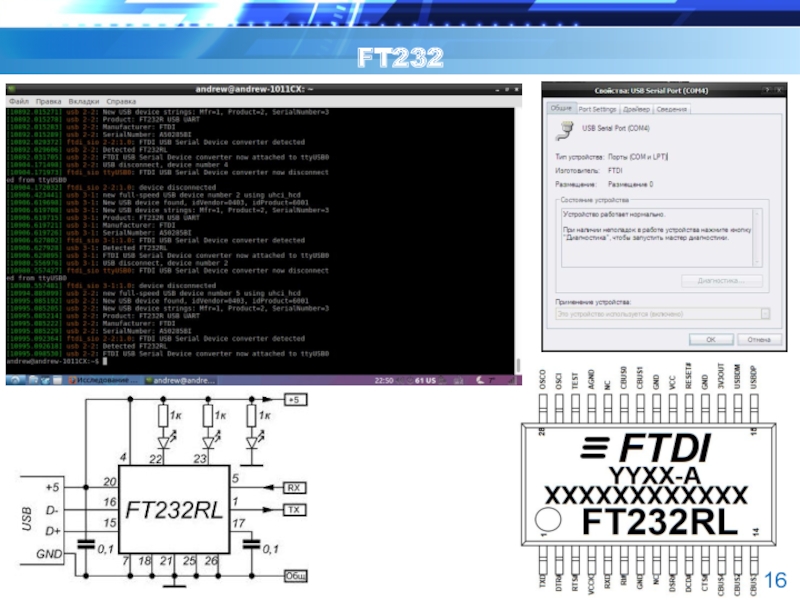

виртуальные COM-порты, использовался отладчик PROTEUS VSM.

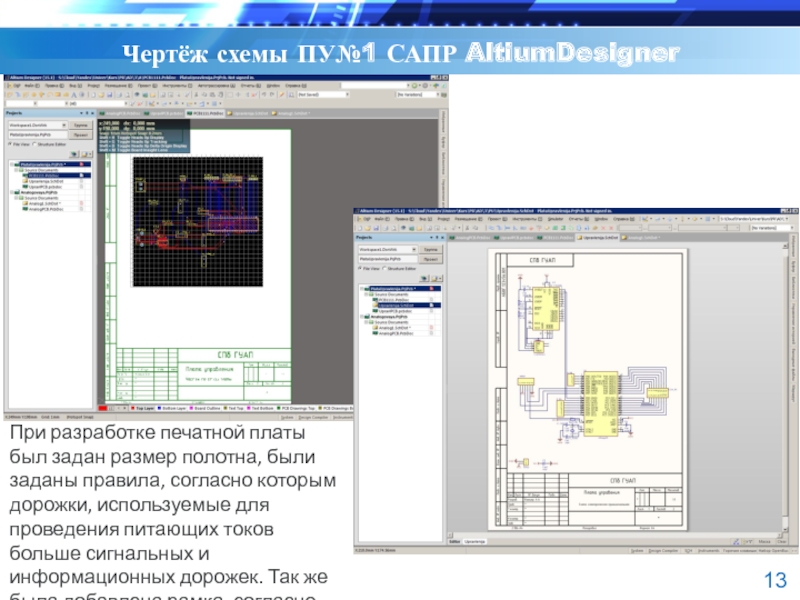

полотна, были заданы правила, согласно которым дорожки, используемые для проведения питающих токов больше сигнальных и информационных дорожек. Так же была добавлена рамка, согласно ГОСТ.

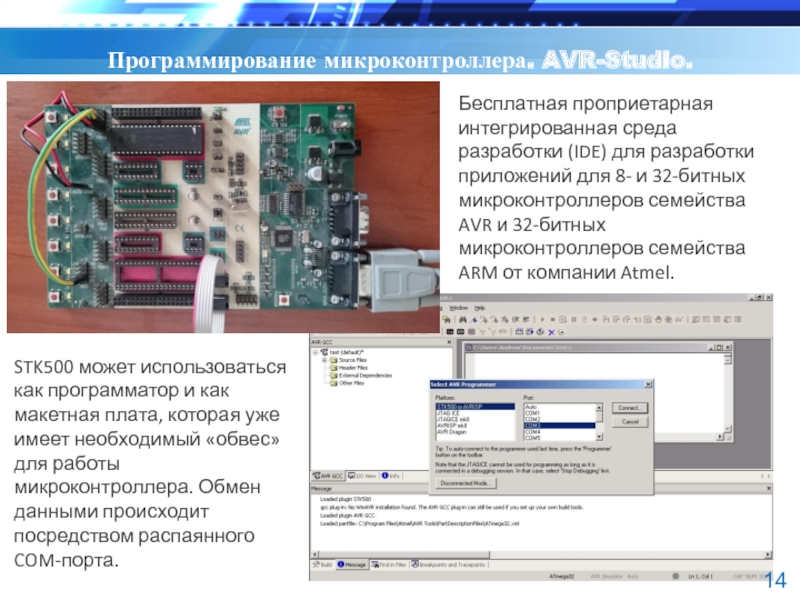

которая уже имеет необходимый «обвес» для работы микроконтроллера. Обмен данными происходит посредством распаянного COM-порта.

Бесплатная проприетарная интегрированная среда разработки (IDE) для разработки приложений для 8- и 32-битных микроконтроллеров семейства AVR и 32-битных микроконтроллеров семейства ARM от компании Atmel.

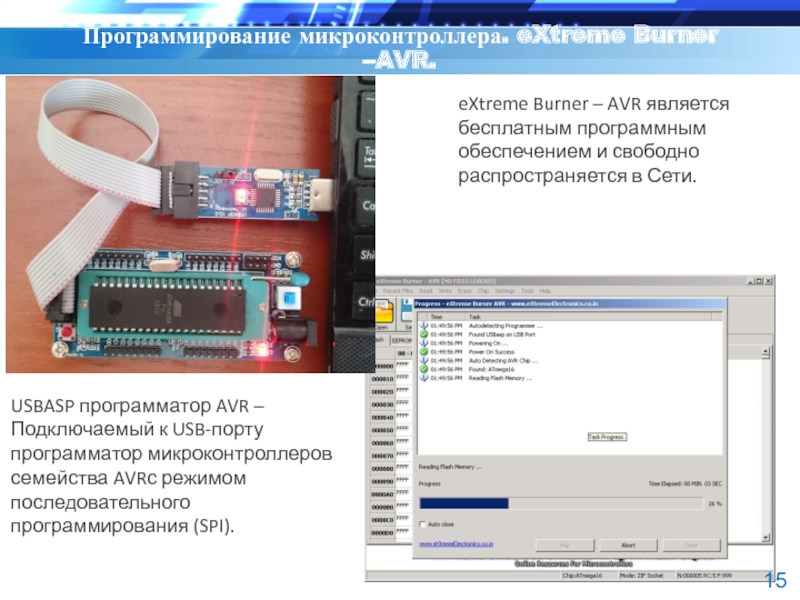

программатор микроконтроллеров семейства AVRс режимом последовательного программирования (SPI).

eXtreme Burner – AVR является бесплатным программным обеспечением и свободно распространяется в Сети.
