Виды соединений ДК. Общие сведения презентация
Содержание
- 1. Виды соединений ДК. Общие сведения
- 2. Сращивание (соединение по длине) – косой прируб, соединение на цилиндрических нагелях, клеевое соединение; Типы соединений

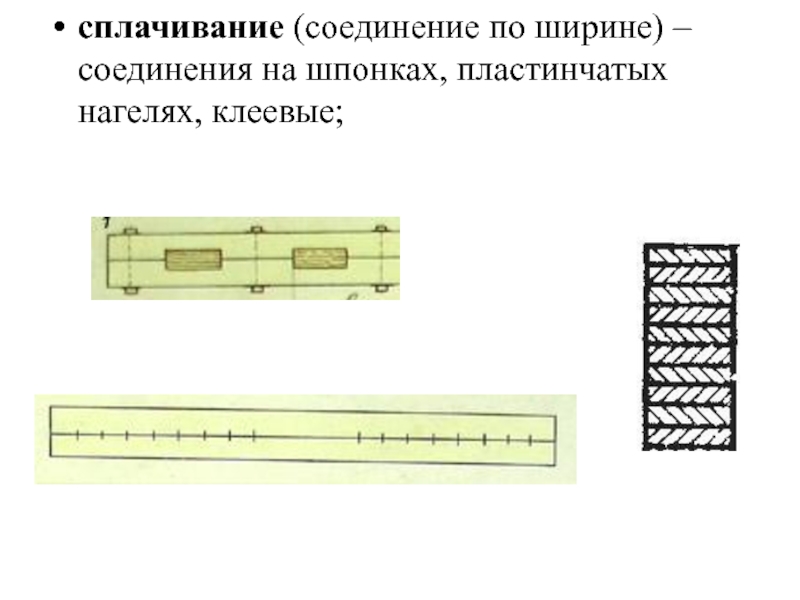

- 3. сплачивание (соединение по ширине) – соединения на шпонках, пластинчатых нагелях, клеевые;

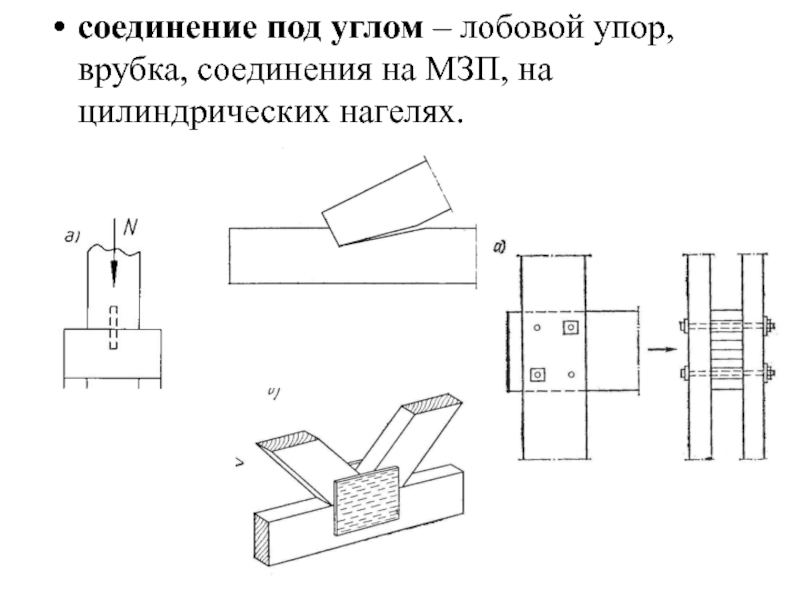

- 4. соединение под углом – лобовой упор, врубка, соединения на МЗП, на цилиндрических нагелях.
- 5. Группы соединений по характеру работы: соединения без специальных связей, требующих расчёта, – упоры, врубки;
- 6. Врубки
- 7. Врубка в полдерева Косой прируб Лобовые упоры
- 8. Группы соединений по характеру работы: соединения без
- 9. 1 2 3 4
- 10. Группы соединений по характеру работы: соединения без

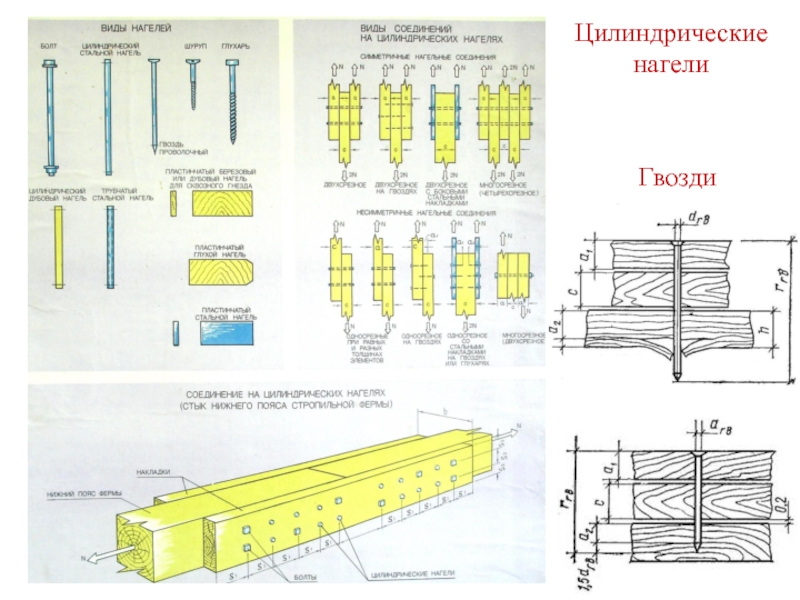

- 12. Цилиндрические нагели Гвозди

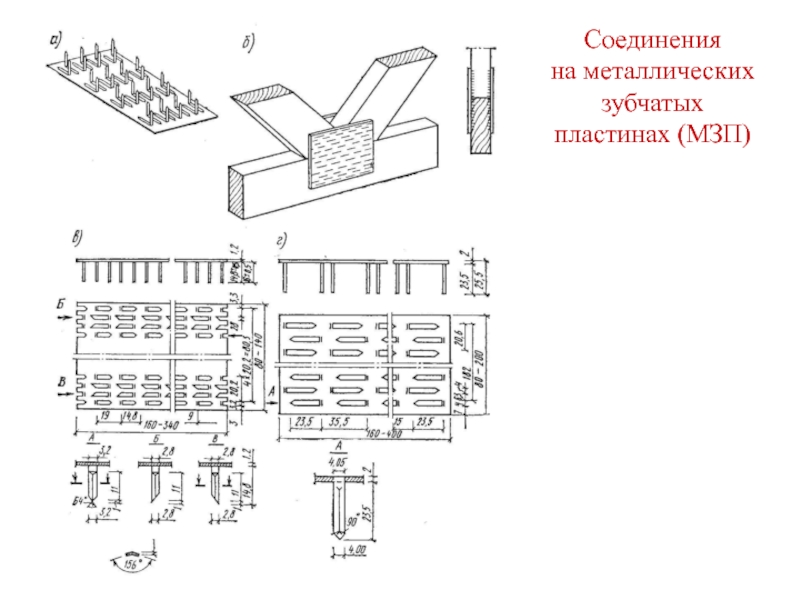

- 13. Соединения на металлических зубчатых пластинах (МЗП)
- 14. Группы соединений по характеру работы: соединения без

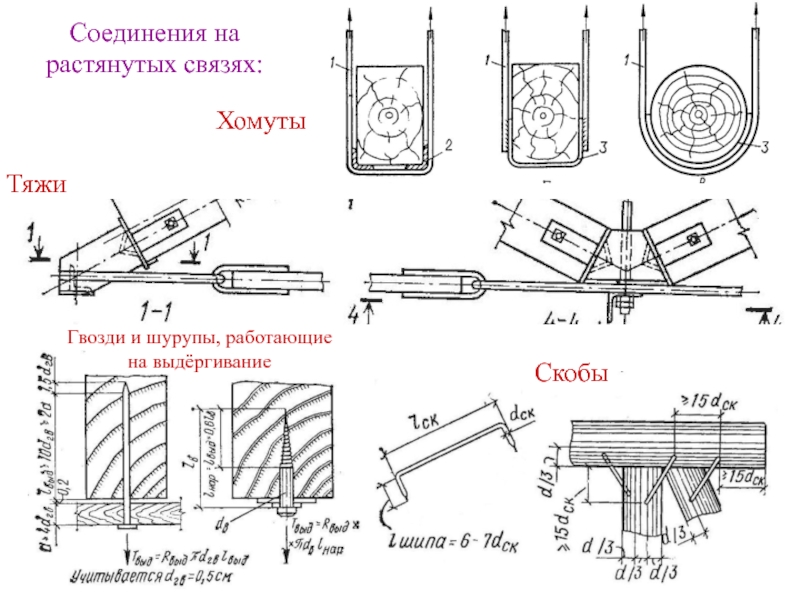

- 15. Соединения на растянутых связях: Хомуты Тяжи Скобы Гвозди и шурупы, работающие на выдёргивание
- 16. Группы соединений по характеру работы: соединения без
- 17. Стыки фанеры: 1 – при помощи накладок;

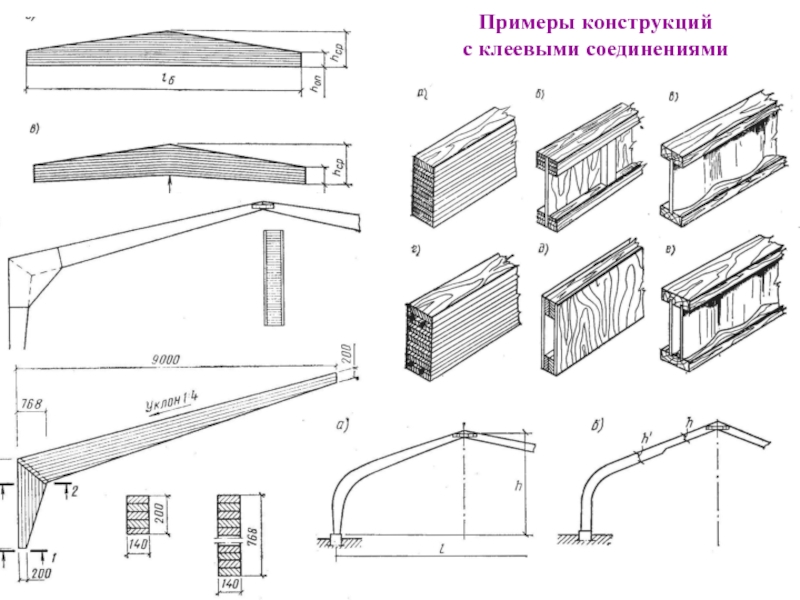

- 18. Примеры конструкций с клеевыми соединениями
- 19. Общие требования, предъявляемые к соединениям: N ≤

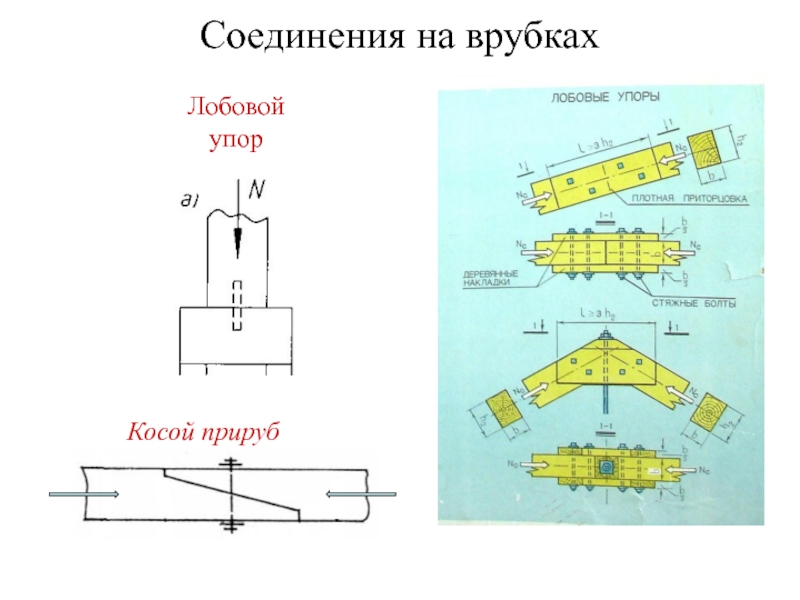

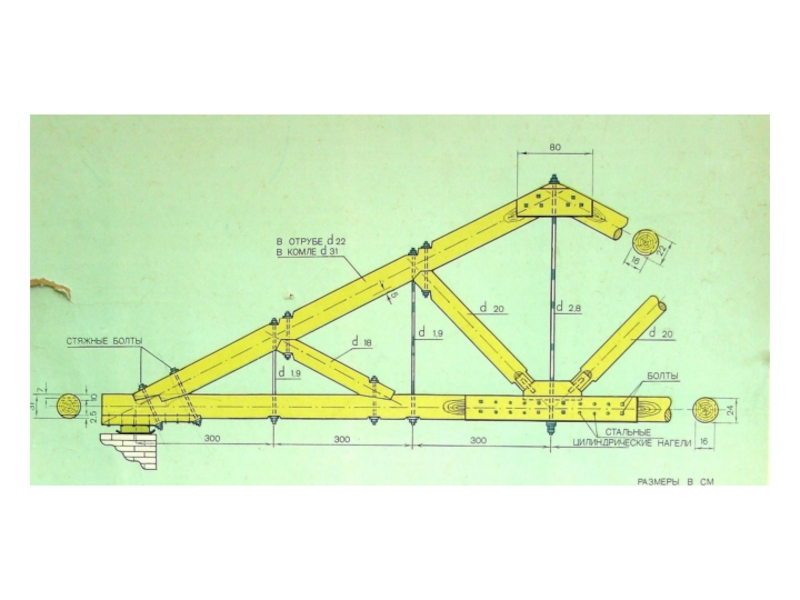

- 21. Соединения на врубках
- 22. Лобовая врубка с одним зубом Смятие от
- 26. Соединения на шпонках
- 27. Продольно-призматические шпонки Тшп Тшп Qшп Qшп Тсм

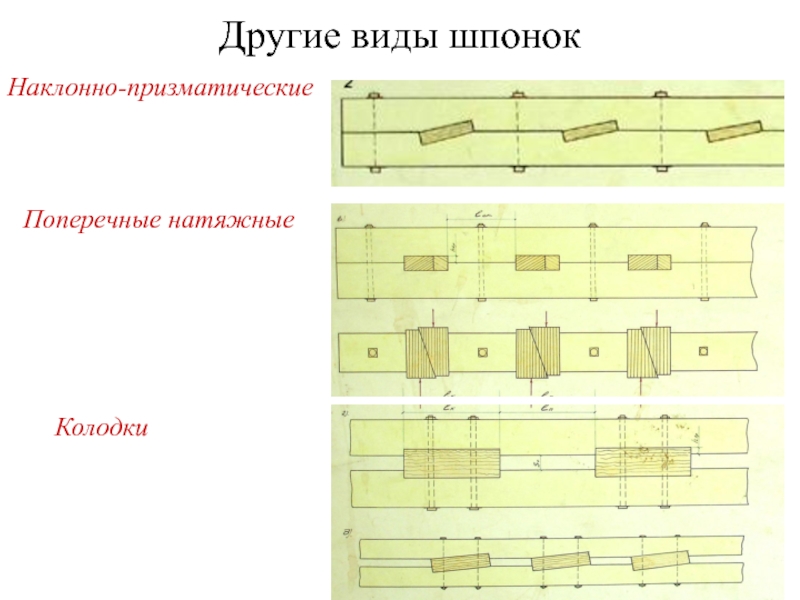

- 28. Другие виды шпонок Наклонно-призматические Поперечные натяжные Колодки

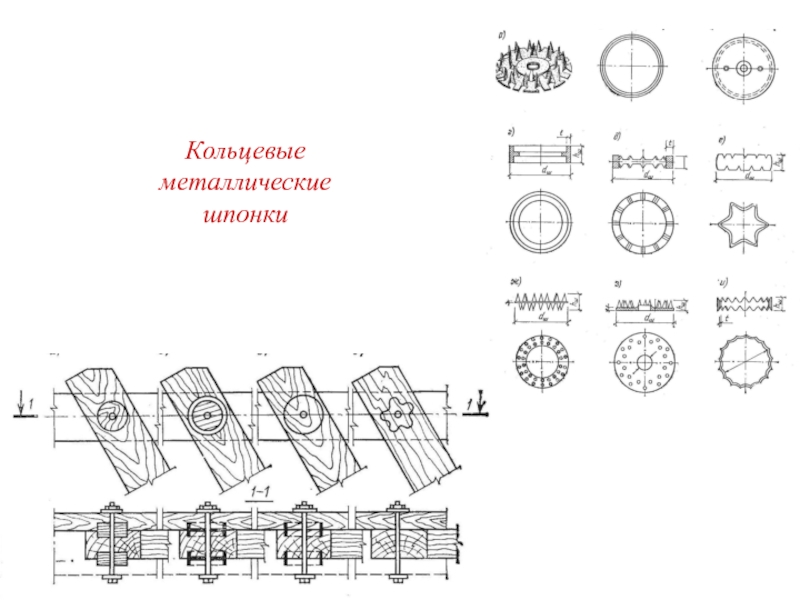

- 29. Кольцевые металлические шпонки
Сращивание (соединение по длине) – косой прируб, соединение на цилиндрических нагелях, клеевое соединение; Типы соединений

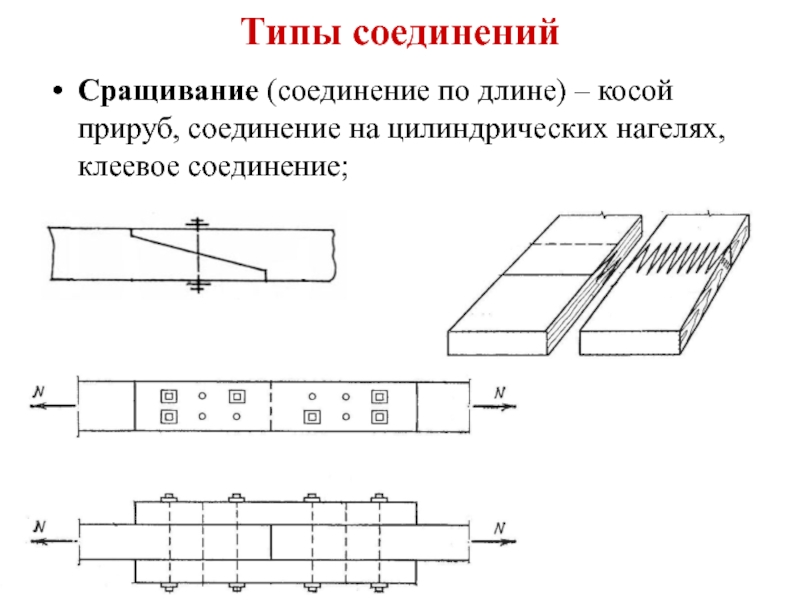

Слайд 2Сращивание (соединение по длине) – косой прируб, соединение на цилиндрических нагелях,
клеевое соединение;
Типы соединений

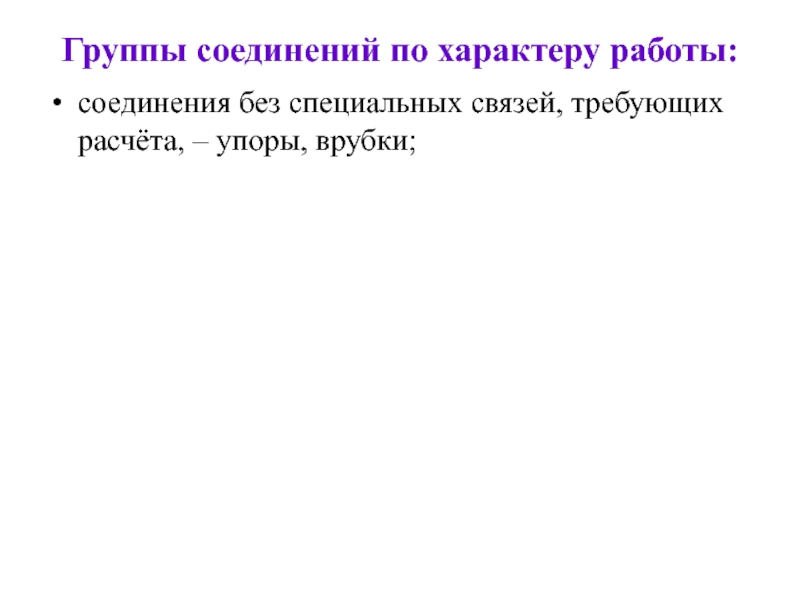

Слайд 5Группы соединений по характеру работы:
соединения без специальных связей, требующих расчёта, –
упоры, врубки;

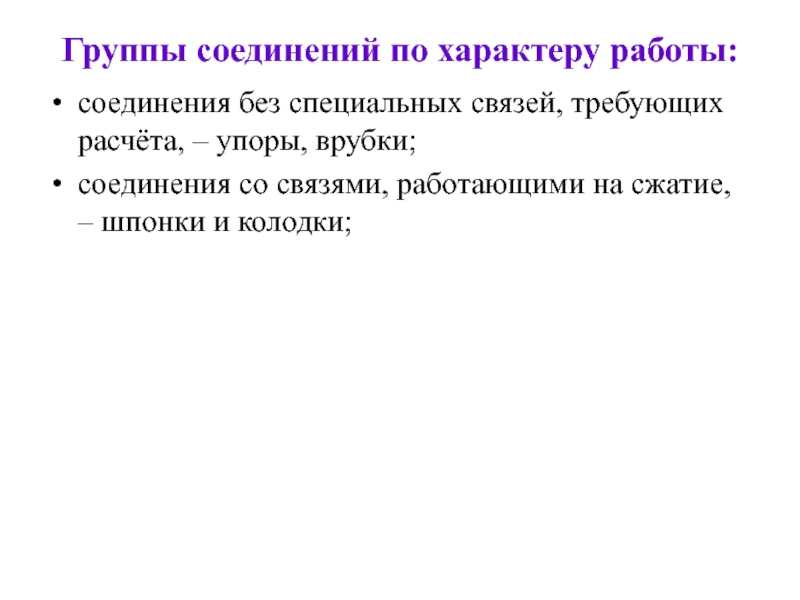

Слайд 8Группы соединений по характеру работы:
соединения без специальных связей, требующих расчёта, –
упоры, врубки;
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на сжатие, – шпонки и колодки;
Слайд 91
2
3
4

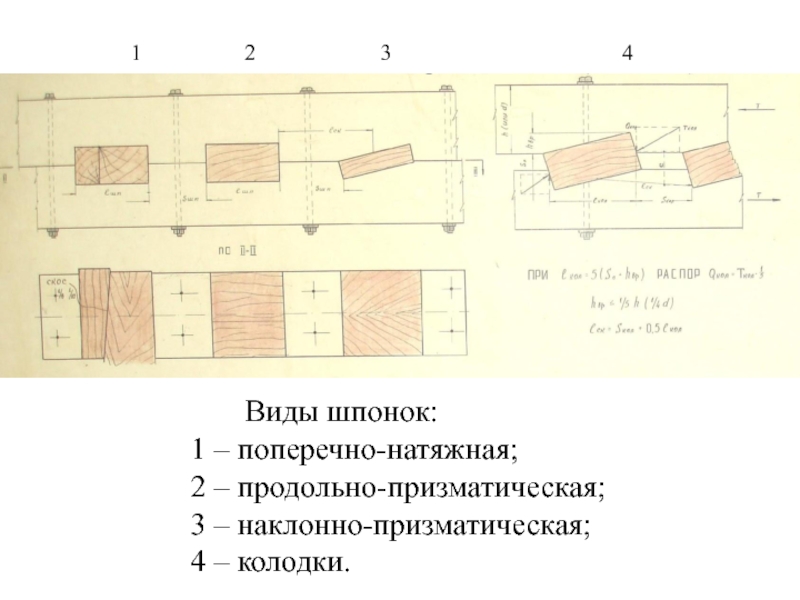

Виды шпонок:
1 – поперечно-натяжная;
2 – продольно-призматическая;
3 –
наклонно-призматическая;
4 – колодки.
4 – колодки.

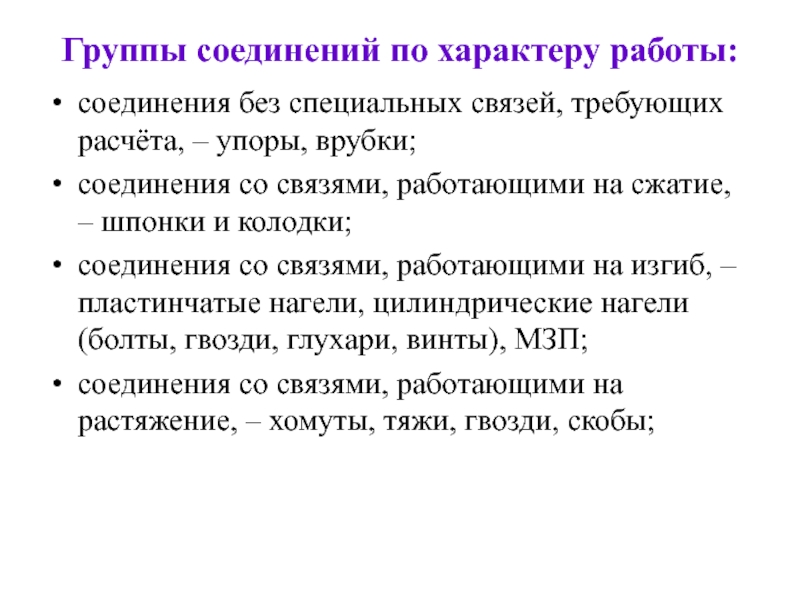

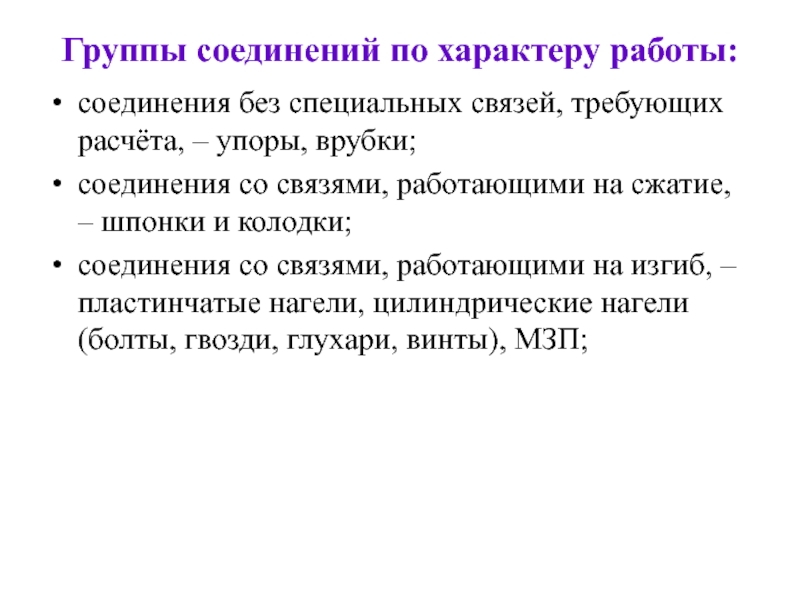

Слайд 10Группы соединений по характеру работы:
соединения без специальных связей, требующих расчёта, –
упоры, врубки;
соединения со связями, работающими на сжатие, – шпонки и колодки;

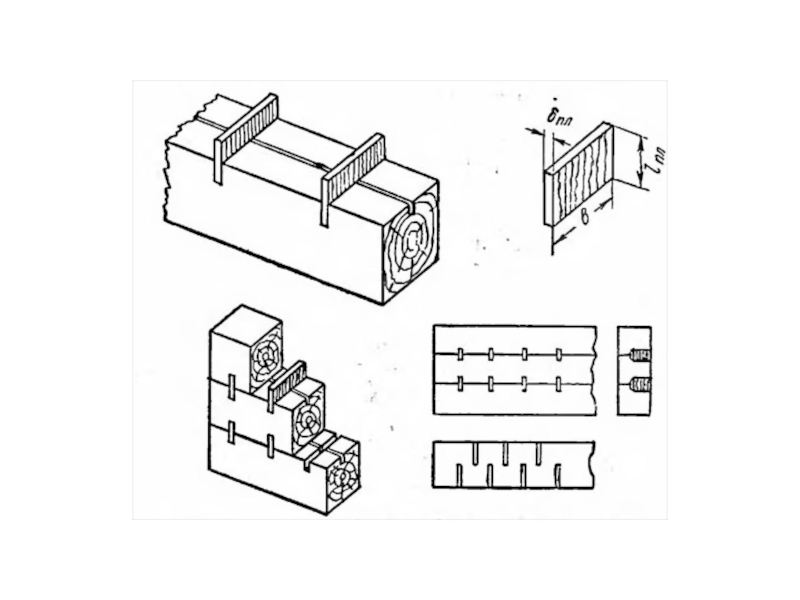

соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
Слайд 14Группы соединений по характеру работы:
соединения без специальных связей, требующих расчёта, –
упоры, врубки;
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
соединения со связями, работающими на растяжение, – хомуты, тяжи, гвозди, скобы;
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
соединения со связями, работающими на растяжение, – хомуты, тяжи, гвозди, скобы;

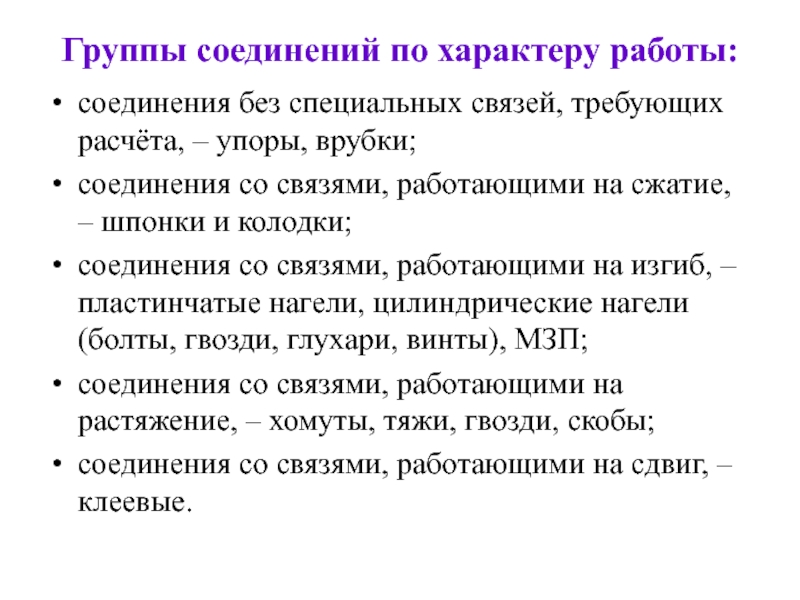

Слайд 16Группы соединений по характеру работы:
соединения без специальных связей, требующих расчёта, –
упоры, врубки;
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
соединения со связями, работающими на растяжение, – хомуты, тяжи, гвозди, скобы;
соединения со связями, работающими на сдвиг, – клеевые.
соединения со связями, работающими на сжатие, – шпонки и колодки;
соединения со связями, работающими на изгиб, – пластинчатые нагели, цилиндрические нагели (болты, гвозди, глухари, винты), МЗП;
соединения со связями, работающими на растяжение, – хомуты, тяжи, гвозди, скобы;
соединения со связями, работающими на сдвиг, – клеевые.

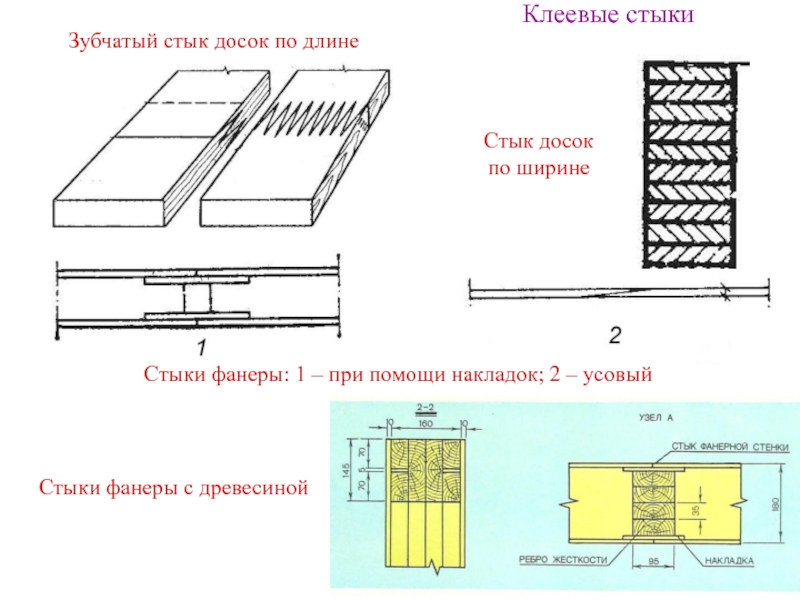

Слайд 17Стыки фанеры: 1 – при помощи накладок; 2 – усовый
Зубчатый стык
досок по длине
Стык досок
по ширине
Стыки фанеры с древесиной
Клеевые стыки

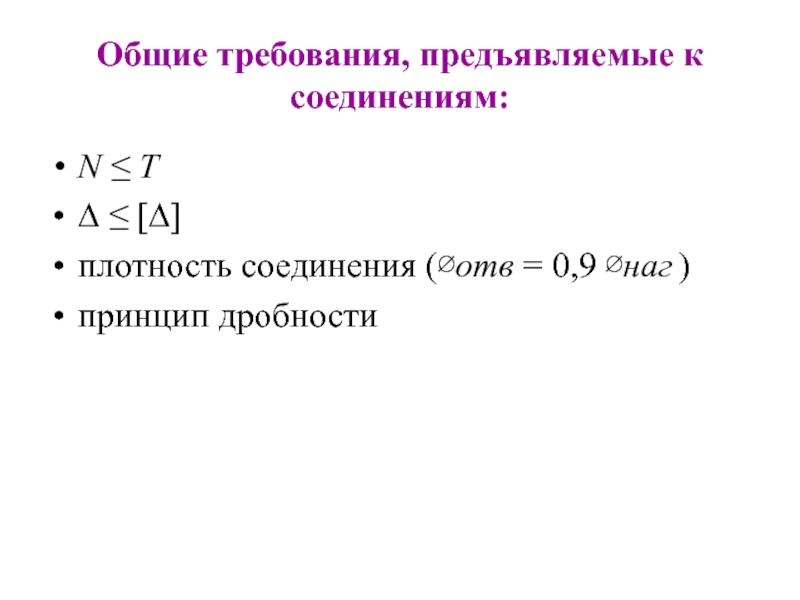

Слайд 19Общие требования, предъявляемые к соединениям:
N ≤ T
∆ ≤ [∆]
плотность соединения (∅отв
= 0,9 ∅наг )

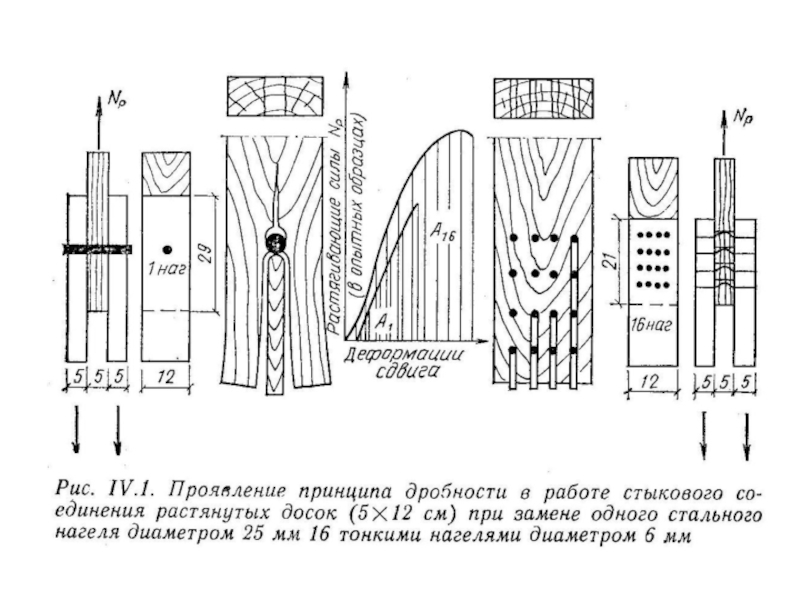

принцип дробности
принцип дробности

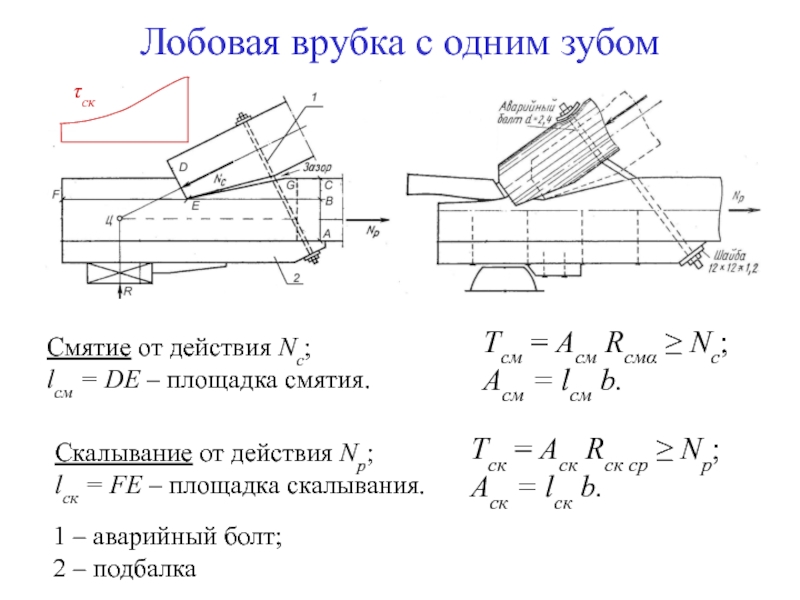

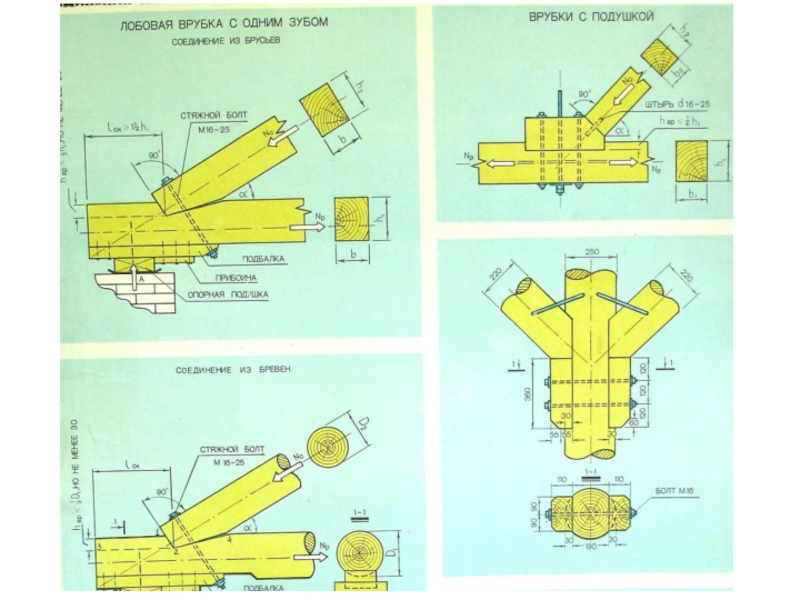

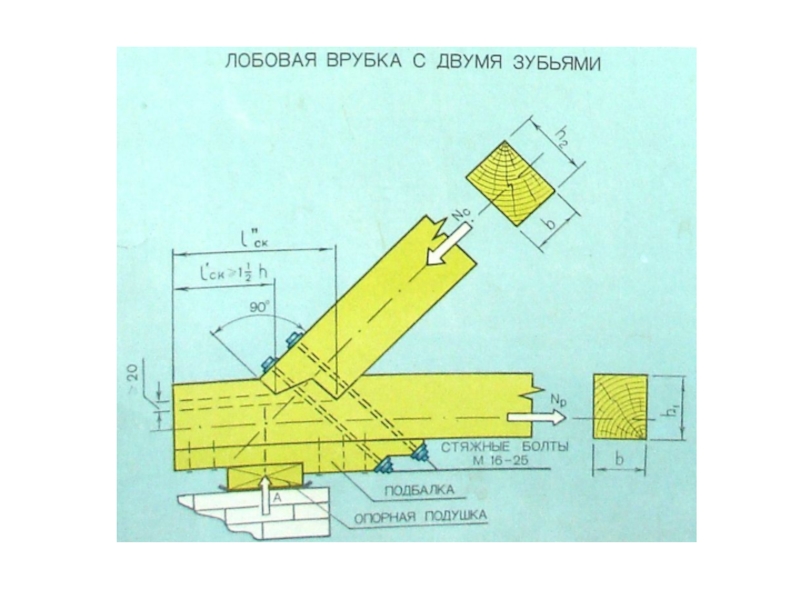

Слайд 22Лобовая врубка с одним зубом
Смятие от действия Nc;
lсм = DE –
площадка смятия.
Скалывание от действия Nр;
lск = FE – площадка скалывания.
Тсм = Асм Rсмα ≥ Nc;
Асм = lсм b.
Тск = Аск Rск ср ≥ Nр;
Aск = lск b.
1 – аварийный болт;
2 – подбалка

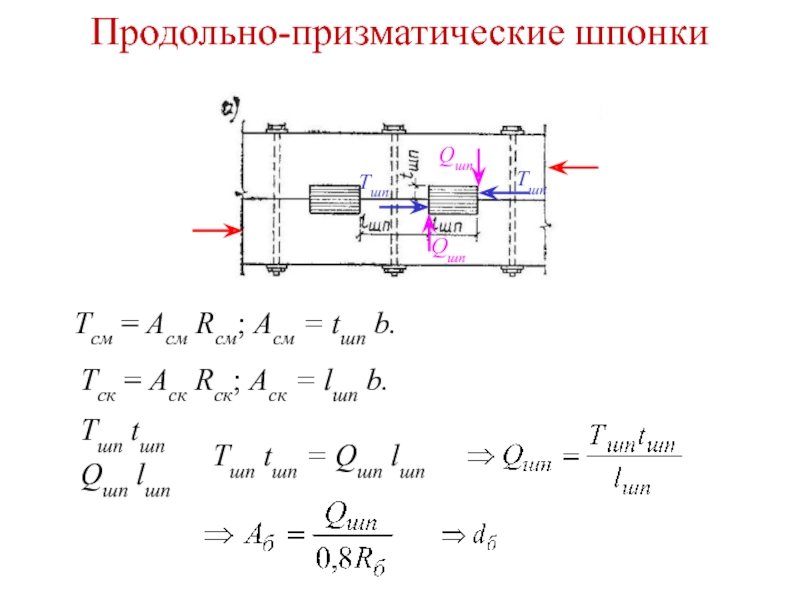

Слайд 27Продольно-призматические шпонки
Тшп
Тшп
Qшп
Qшп
Тсм = Асм Rсм; Асм = tшп b.
Тск = Аск
Rск; Aск = lшп b.
Тшп tшп
Qшп lшп
Тшп tшп = Qшп lшп
