Обозначения на рисунке:
1 — сторона секции верхнего слоя; 2 — сторона секции нижнего слоя
3 — реальный паз;
4 — элементарный паз
Верхняя пазовая сторона одной секции и нижняя пазовая сторона другой секции, лежащие в одном пазу, образуют элементарный паз. В одном реальном пазу может быть несколько элементарных пазов.
Общее число пластин коллектора K равно числу секций S и числу элементарных пазов Zэ.
K = S = Zэ.
Обмотка якоря бывает следующих видов: простая петлевая; простая волновая; сложная петлевая; сложная волновая; комбинированная.
Шаги обмотки якоря
могут быть выражены
в реальных зубцовых
делениях или
в элементарных пазах.
Обмотка характеризуется следующими параметрами: У1 – первый частичный шаг по якорю; У2 – второй частичный шаг по якорю; У – результирующий шаг; τ – полюсное деление части окружности по поверхности якоря находящихся под одним полюсом.
Если У1 = τ, то получаем обмотку с полным или диаметральным шагом. При У1 < τ имеем обмотку якоря с укороченным шагом, и при У1 > τ - с удлиненным шагом. Первый частичный шаг рассчитываем по формуле:
У1= (Z/2p) ± έ
где έ – укорочение шага, некоторая величина, меньшая единицы, вычитая или суммируя которую получают значение шага У1, равное целому числу.
Результирующий шаг У = ± 1. Знак «+» относят к неперекрещенной обмотке, а минус «-» - к перекрещенной.
Второй частичный шаг по якорю:
У2 = У1 ± У = У1 ± 1.
Расстояние между двумя коллекторными пластинами, к которым присоединены начало и конец секции, называют шагом обмотки по коллектору Ук = У.
Шаги по якорю выражаются в элементарных пазах.

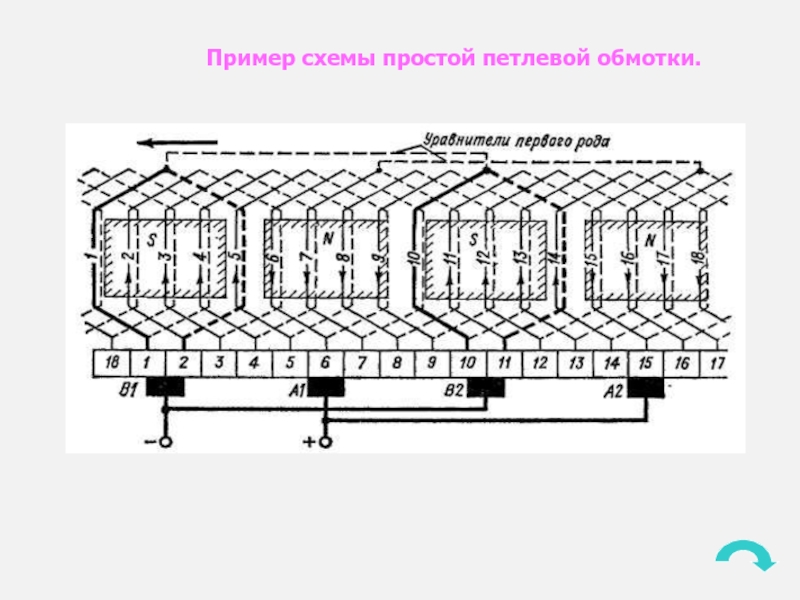

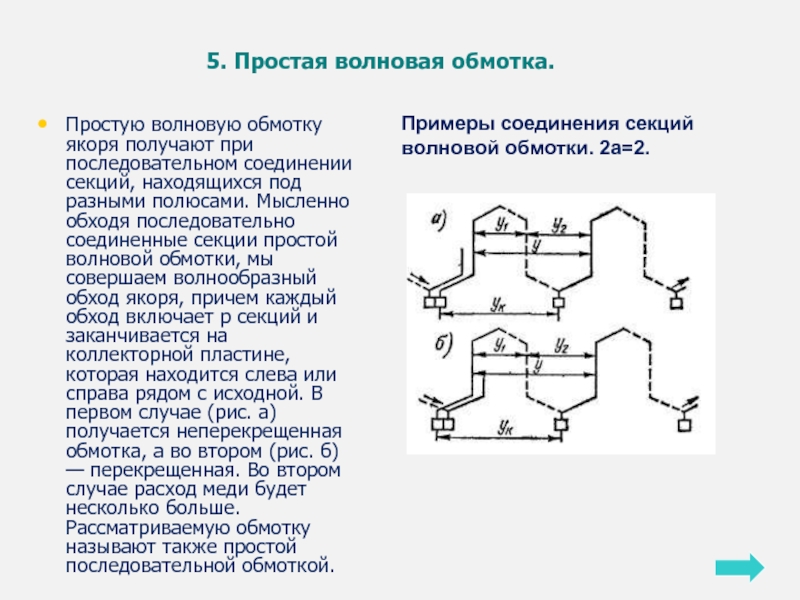

Примеры соединения секций волновой обмотки. 2a=2.
Два варианта выполнения комбинированной обмотки:

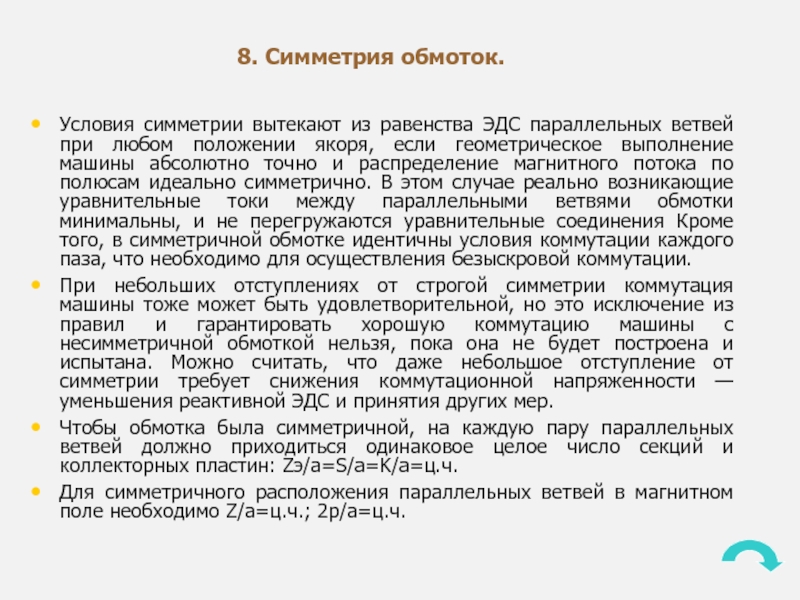

Таким образом, выгоднее выполнять обмотку волновой. Но при этом нужно учитывать значение тока в параллельной ветви обмотки якоря.
Если 2р=2 и ток якоря не превышает 600 А у электрических машин общего назначения при напряжении на зажимах машины 1500 В и мощности около 500 кВт, возможны оба варианта с простой петлевой и с простой волновой обмоткой.
Сложную волновую обмотку применяют в электрических машинах средней мощности (50 - 500 кВт) при напряжении на якоре 110 В и выше.
Сложную петлевую обмотку применяют в машинах при напряжении 110 В и выше при мощности более 500 кВт.
Применение «лягушачьей обмотки» целесообразно при тяжелых условиях коммутации и высокой окружной скорости.
