Цех по ремонту и техническому обслуживанию клапанов презентация

спец оснастки
хранение краски и растворителей в отдельном помещении

Оборудование:
Кран балка г/п 3 т
Погрузчик штабелер г/п 3 т
промышленные стеллажи под паллеты
паллеты с разборными бортами
система штрих кодирования
допускается размещение небольшого склада в производственном боксе - грузоподъемное оборудование используется с производственных участков.

месте сборки

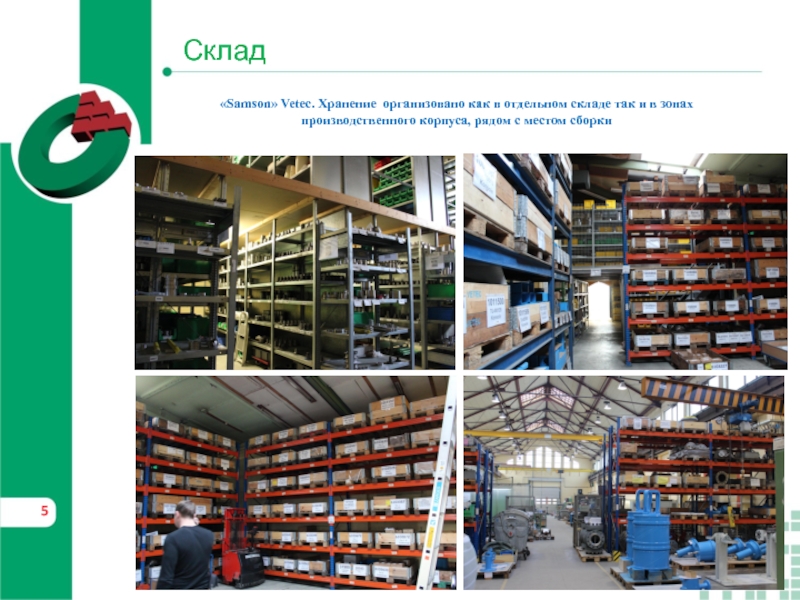

отдельных зонах производственного корпуса, рядом с местом сборки

зонах производственного корпуса, рядом с местом сборки

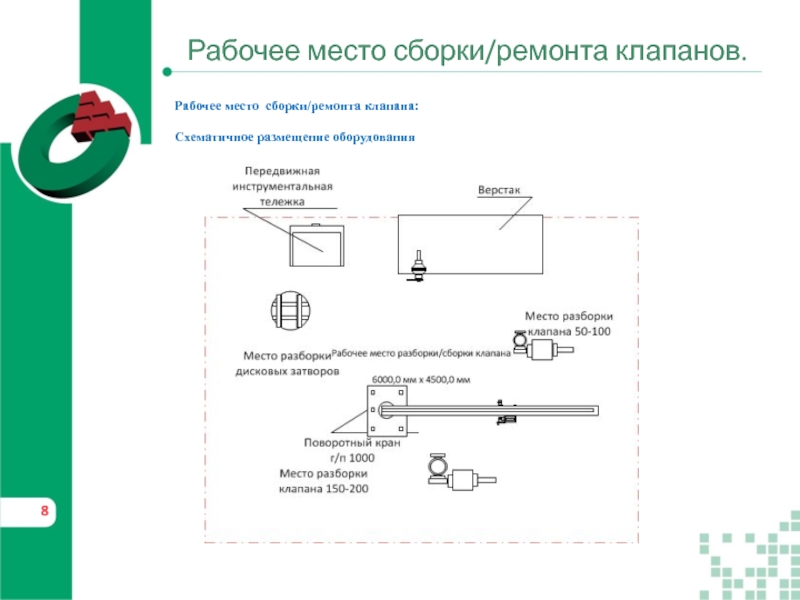

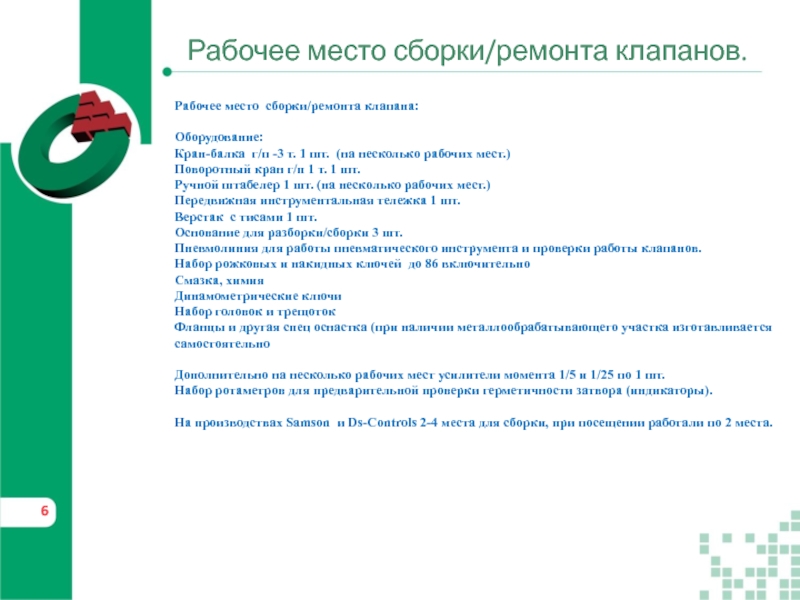

шт. (на несколько рабочих мест.)
Поворотный кран г/п 1 т. 1 шт.
Ручной штабелер 1 шт. (на несколько рабочих мест.)
Передвижная инструментальная тележка 1 шт.
Верстак с тисами 1 шт.
Основание для разборки/сборки 3 шт.
Пневмолиния для работы пневматического инструмента и проверки работы клапанов.
Набор рожковых и накидных ключей до 86 включительно
Смазка, химия
Динамометрические ключи
Набор головок и трещоток
Фланцы и другая спец оснастка (при наличии металлообрабатывающего участка изготавливается самостоятельно

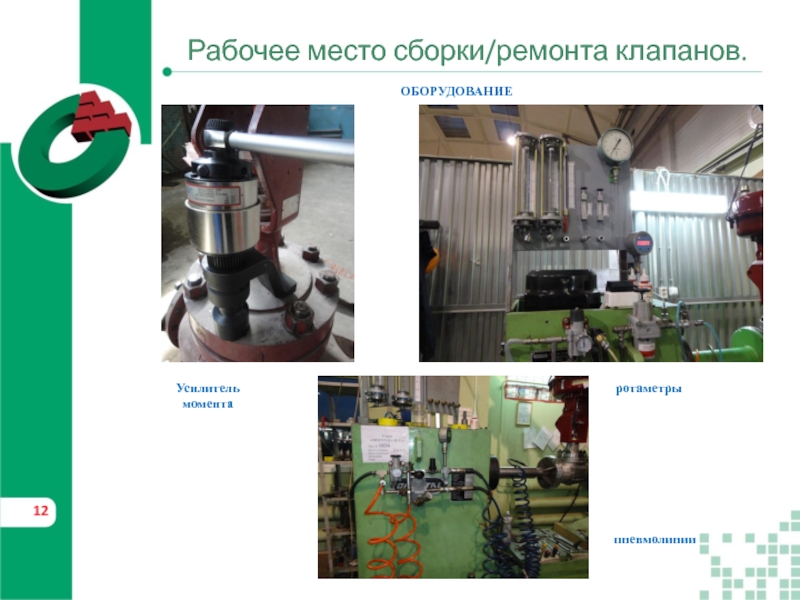

Дополнительно на несколько рабочих мест усилители момента 1/5 и 1/25 по 1 шт.
Набор ротаметров для предварительной проверки герметичности затвора (индикаторы).

На производствах Samson и Ds-Controls 2-4 места для сборки, при посещении работали по 2 места.

разборки/сборки 3 шт.

оборудования.
Мойку больших клапанов в сборе производить мойкой высокого давления, для этого предусмотреть ограждение и уклон пола помещения к трапу стока, выход трапа обязательно в септик

оборудования клапанов:

Оборудование:
Стенд для проверки навесного оборудования 1 шт.
Лабораторный блок питания с регулируемым напряжением и током
Компьютер для диагностики 1 шт.
Верстак 1 шт.

проводятся следующие технологические операции :
Входной контроль оборудования
При ремонте клапанов проверка, разборка, чистка, ремонт, сборка и настройка навесного оборудования

после сборки.

Место для проведения гидроиспытаний клапанов оборудуется стендом. На нем проводить входной контроль корпусов клапанов и выходные испытания клапанов после полной сборки

Оборудование:
портальный кран г/п 3т. 1 шт. на несколько рабочих мест.
Поворотный кран г/п 1 т. 1 шт.
Стенд с компьютерной системой регистрации и дополнительный стол для проверки на протечку клапанов большого диаметра 1шт.

краски

питания с большим расходом воздуха. Необходима установка не менее 2х компрессоров с ресиверами на 500 л и системы осушения воздуха.

чел.
Слесарь КИПиА 3 чел.

Оборудование:
поворотный кран г/п 0,5 т. 1 шт.
Промышленный ноутбук 1шт.
Верстак 1 шт.
Комплект слесарного инструмента 1 шт.
Компрессор 1 шт.
Генератор 2 кВт 1 шт.

работы клапанов и навесного оборудования клапанов
Ремонт навесного оборудования клапанов
Настройка навесного оборудования клапанов
