Триггеры. (Лекция 6) презентация
Содержание
- 1. Триггеры. (Лекция 6)
- 2. www.themegallery.com Триггер Базовый элемент для организации запоминающих
- 3. www.themegallery.com Триггеры RS асинхронные RS с инверсным
- 4. www.themegallery.com Пример интегрального исполнения RS триггера
- 5. www.themegallery.com Синхронный RS Триггер Прямого статического управления
- 6. www.themegallery.com Синхронный RS триггер С динамическим управлением
- 7. www.themegallery.com Синхронный RS с динамическим управлением Динамическое
- 8. www.themegallery.com D триггер - одноступенчатый Основа построения
- 9. www.themegallery.com Тактирование уровнем. Круговые гонки. Tз Тс
- 10. www.themegallery.com Время предустановки и выдержки Время предустановки
- 11. www.themegallery.com D триггер с входом условия Схема
- 12. www.themegallery.com D триггер с динамическим управлением С
- 13. www.themegallery.com Двухтактные RS триггеры Счетный триггер Мастер - master Исполнитель - slave MS триггер
- 14. www.themegallery.com Универсальный JK триггер Устраняет неопределенность возникающую
- 15. www.themegallery.com Примеры триггеров J-K

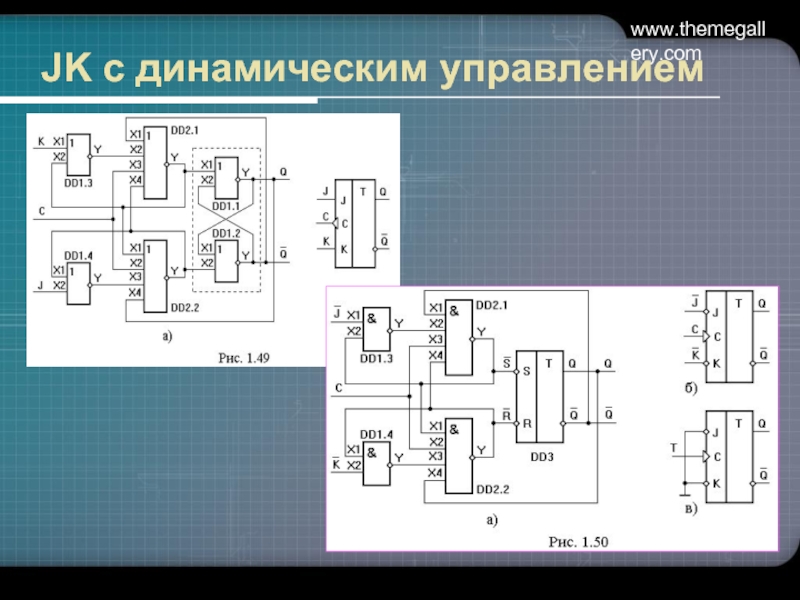

- 16. www.themegallery.com JK с динамическим управлением
- 17. www.themegallery.com Синхронные триггеры
- 18. www.themegallery.com Некоторые параметры триггеров
- 19. www.themegallery.com Применение триггеров для типовых операций Ввод
- 20. www.themegallery.com Применение триггеров для типовых операций Синхронизаторы.
- 21. Click to edit subtitle style Thank You !
www.themegallery.com Триггер Базовый элемент для организации запоминающих устройств, регистров, счетчиков. Асинхронные Синхронные Двухступенчатые Одноступенчатые Со статическим управлением С динамическим управлением По способу приема информации По логике работы RS D T
Слайд 1www.themegallery.com
Лекция 6
Триггеры
Элементарный автомат с емкостью памяти на один бит.
Состоит из бистабильной
Слайд 2www.themegallery.com
Триггер
Базовый элемент для организации запоминающих устройств, регистров, счетчиков.
Асинхронные
Синхронные
Двухступенчатые
Одноступенчатые
Со статическим
управлением
С динамическим
управлением
По
способу
приема
информации
приема
информации
По логике
работы
RS
D
T
JK
Комбинированные
Слайд 3www.themegallery.com
Триггеры RS асинхронные
RS с инверсным и прямым управлением
Логика работы
Обозначение
Логика работы
Обозначение
R –
(reset) сброс.
S – (set) установка.
S – (set) установка.
Слайд 4www.themegallery.com
Пример интегрального исполнения RS триггера
Четыре триггера
в одном корпусе
Логика работы
Вход условия
Слайд 5www.themegallery.com

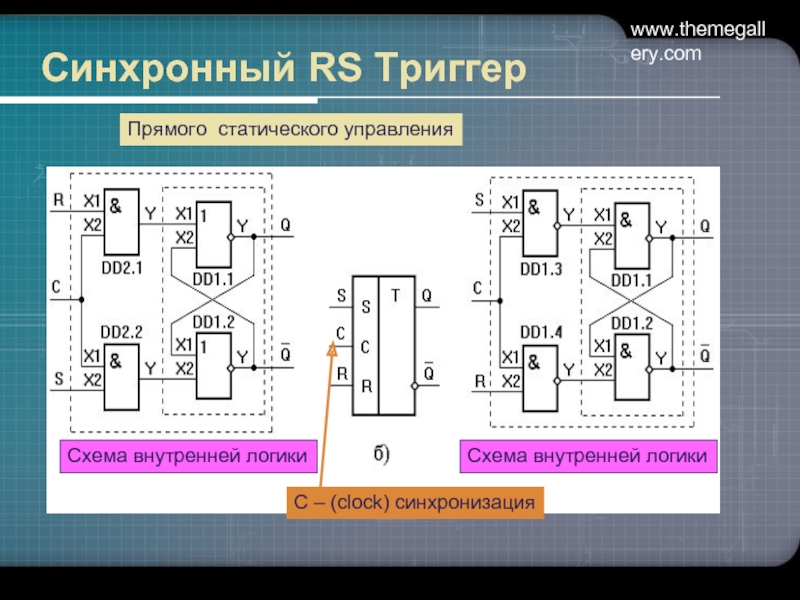

Синхронный RS Триггер
Прямого статического управления
Схема внутренней логики
Схема внутренней логики
C – (clock)
синхронизация
Слайд 6www.themegallery.com

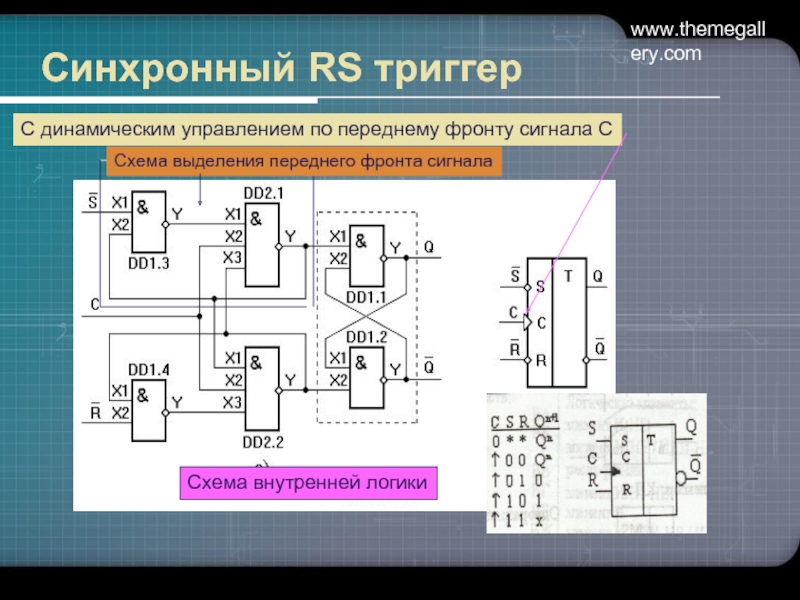

Синхронный RS триггер
С динамическим управлением по переднему фронту сигнала С
Схема внутренней
логики
Схема выделения переднего фронта сигнала
Слайд 7www.themegallery.com

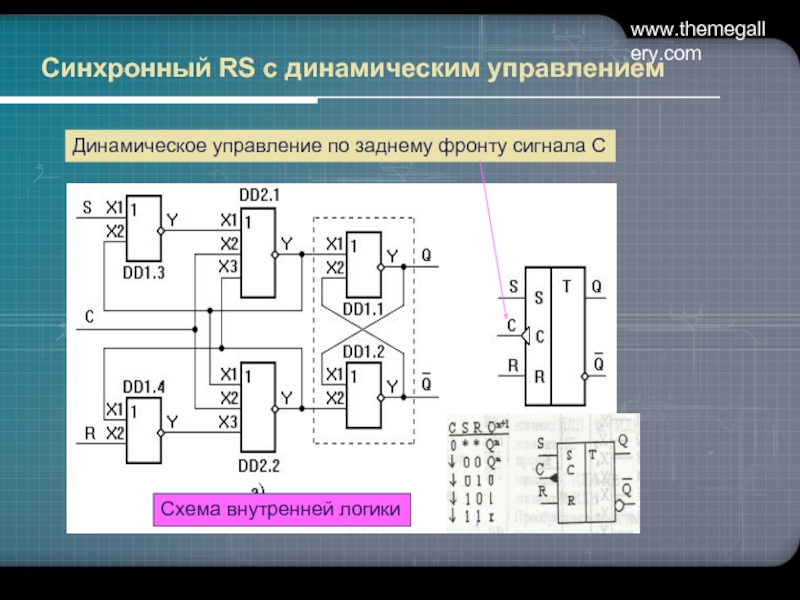

Синхронный RS с динамическим управлением
Динамическое управление по заднему фронту сигнала С
Схема
внутренней логики
Слайд 8www.themegallery.com

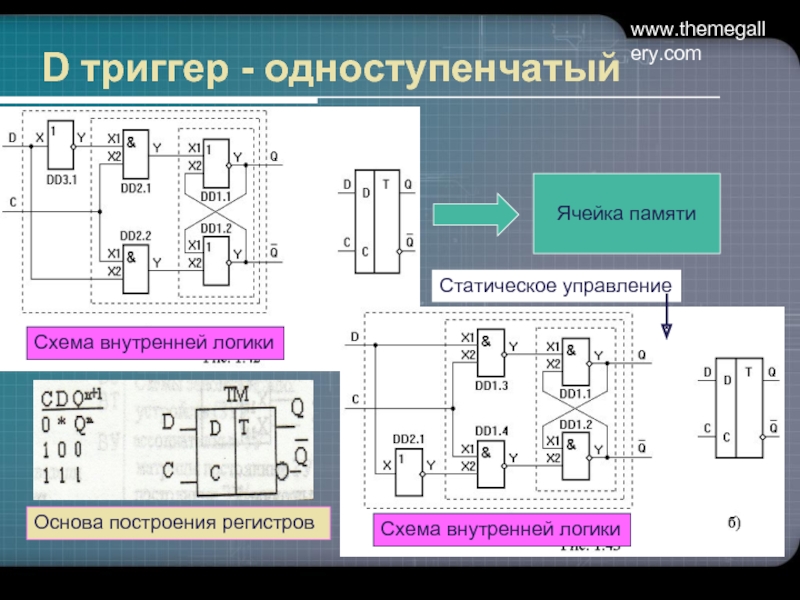

D триггер - одноступенчатый
Основа построения регистров
Ячейка памяти
Схема внутренней логики
Схема внутренней
логики
Статическое управление
Слайд 9www.themegallery.com
Тактирование уровнем. Круговые гонки.
Tз
Тс
При Тс больше Тз возникает эффект
круговых гонок.
При
постоянном присутствии на входе С сигнала
высокого уровня триггер D будет отслеживать
входной сигнал. Это называют режимом
прозрачности.
высокого уровня триггер D будет отслеживать
входной сигнал. Это называют режимом
прозрачности.
Предотвращение круговых гонок – применение
двухступенчатых триггеров или триггеров
управляемых фронтом.
Слайд 10www.themegallery.com
Время предустановки и выдержки
Время предустановки (Set-Up Time)
Время выдержки (Hold Time)
Время до
поступления
синхросигнала – в течении
этого времени информационный
сигнал не должен меняться.
синхросигнала – в течении
этого времени информационный
сигнал не должен меняться.
Время после поступления
синхросигнала, в течении которого
информационный сигнал не должен
меняться.
При не соблюдении данных условий триггерные схемы могут работать
аномально, т.е. не в соответствии с проектом.
Слайд 11www.themegallery.com

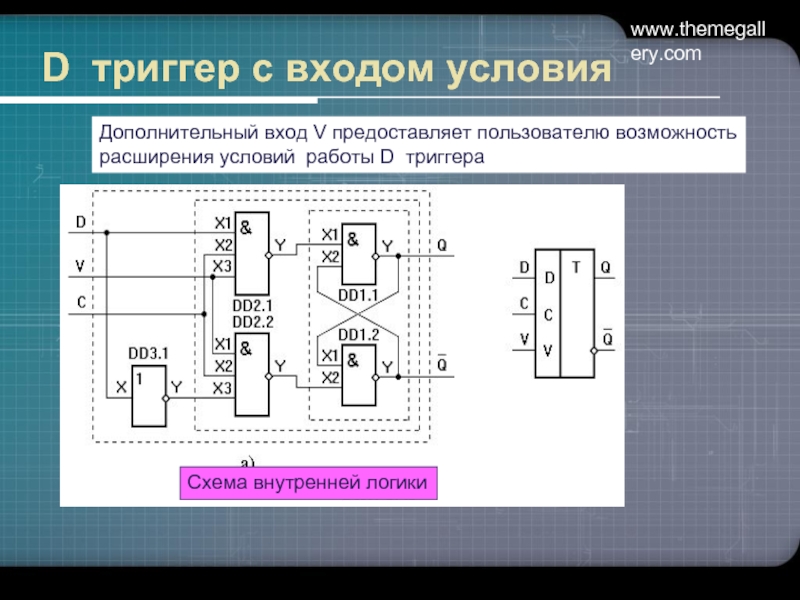

D триггер с входом условия
Схема внутренней логики
Дополнительный вход V предоставляет пользователю
возможность
расширения условий работы D триггера
расширения условий работы D триггера
Слайд 12www.themegallery.com
D триггер с динамическим управлением
С управлением по переднему фронту
Счетный триггер –
основа построения
счетчиков.
Слайд 13www.themegallery.com
Двухтактные RS триггеры
Счетный триггер
Мастер - master
Исполнитель - slave
MS триггер
Слайд 14www.themegallery.com
Универсальный JK триггер
Устраняет неопределенность возникающую при
одновременном снятии сигналов с входов
R и S
Слайд 19www.themegallery.com
Применение триггеров для типовых операций
Ввод логических сигналов от механических ключей. Задача
– получение сигнала очищенного от дребезга контактов.
ттл
Дребезг
Слайд 20www.themegallery.com

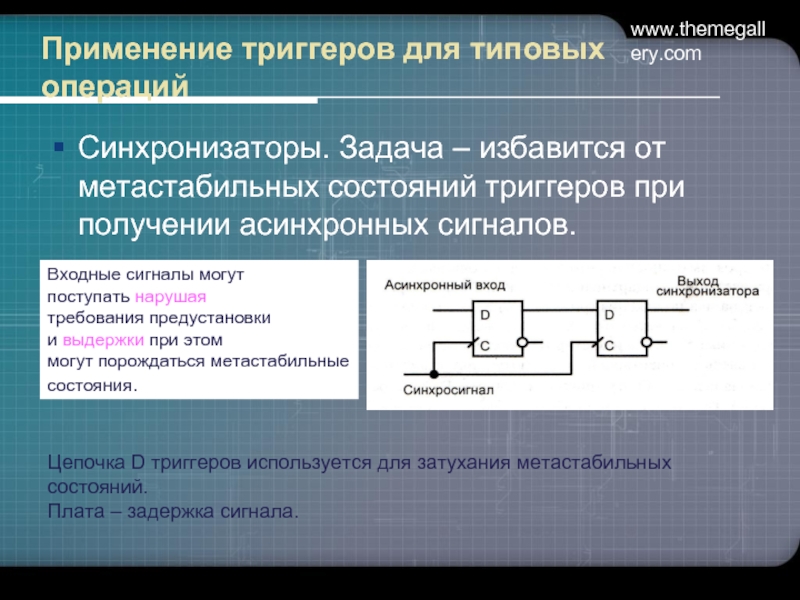

Применение триггеров для типовых операций
Синхронизаторы. Задача – избавится от метастабильных состояний
триггеров при получении асинхронных сигналов.
Входные сигналы могут
поступать нарушая
требования предустановки
и выдержки при этом
могут порождаться метастабильные
состояния.
Цепочка D триггеров используется для затухания метастабильных
состояний.
Плата – задержка сигнала.
