Технические условия на раскрой основных и производных деталей презентация
Содержание
- 1. Технические условия на раскрой основных и производных деталей
- 2. Виды лекал Основные – лекала, выполненные по
- 3. Направление долевой нити в деталях и припуски
- 4. КОНИЧЕСКАЯ ЮБКА (волан, баска и др.)
- 5. БРЮКИ

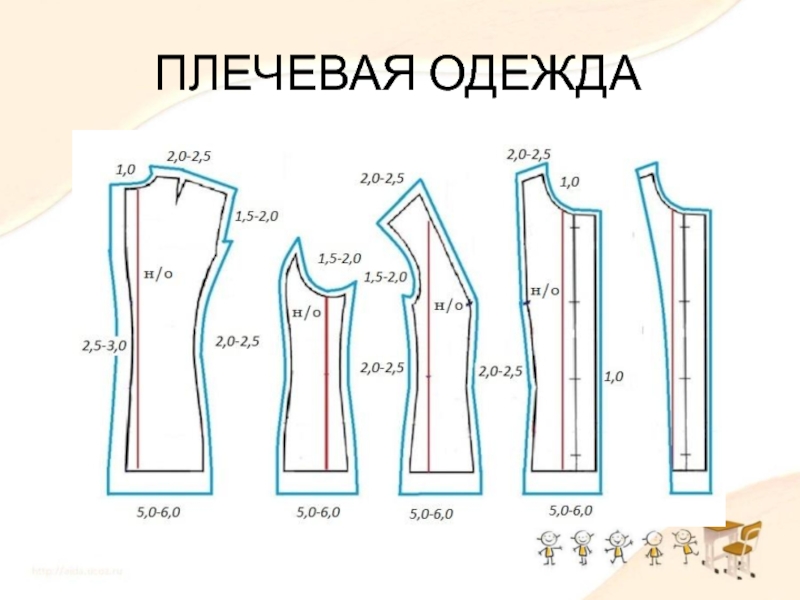

- 6. ПЛЕЧЕВАЯ ОДЕЖДА
- 7. ПЛЕЧЕВАЯ ОДЕЖДА
- 8. Плечевое изделие отрезное по линии талии

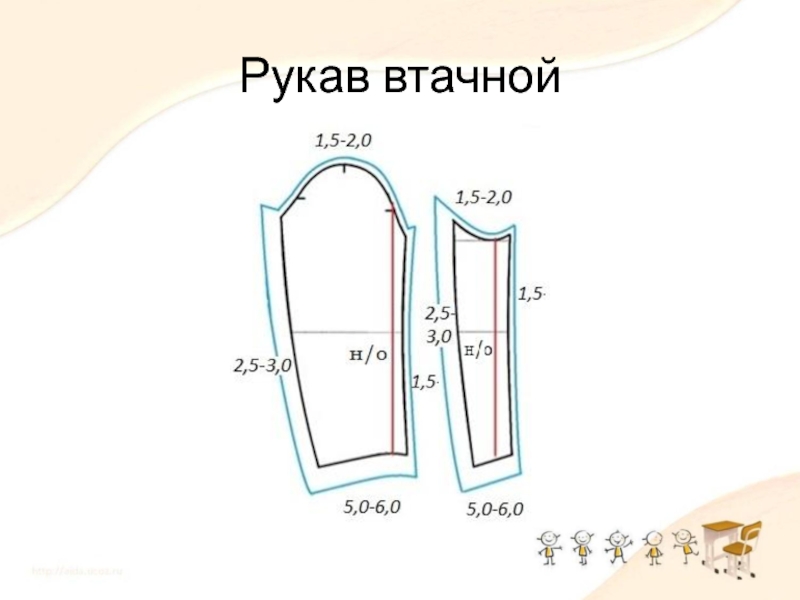

- 9. Рукав втачной
- 10. Рукав втачной

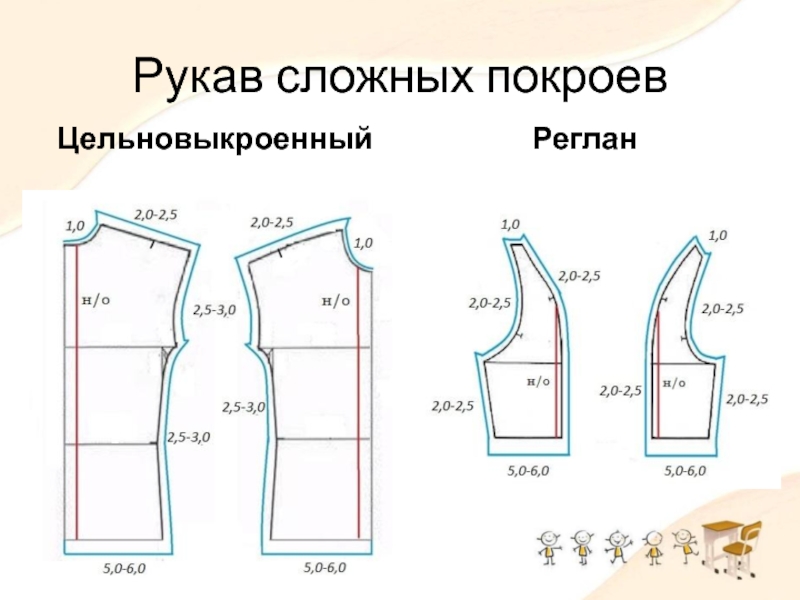

- 11. Рукав сложных покроев Цельновыкроенный Реглан
- 12. Мелкие детали
- 13. Построение обтачек Форма обтачек горловины и проймы
- 14. ПОСТРОЕНИЕ ПОДБОРТА Для построения детали подборта используют
- 15. Глухая застежка
- 16. Открытая застежка
- 17. ПОСТРОЕНИЕ ВЕРХНЕГО ВОРОТНИКА Чертеж верхнего воротника разрабатывают
- 18. Направление долевой нити Глухая застежка Нижний и верхний воротники

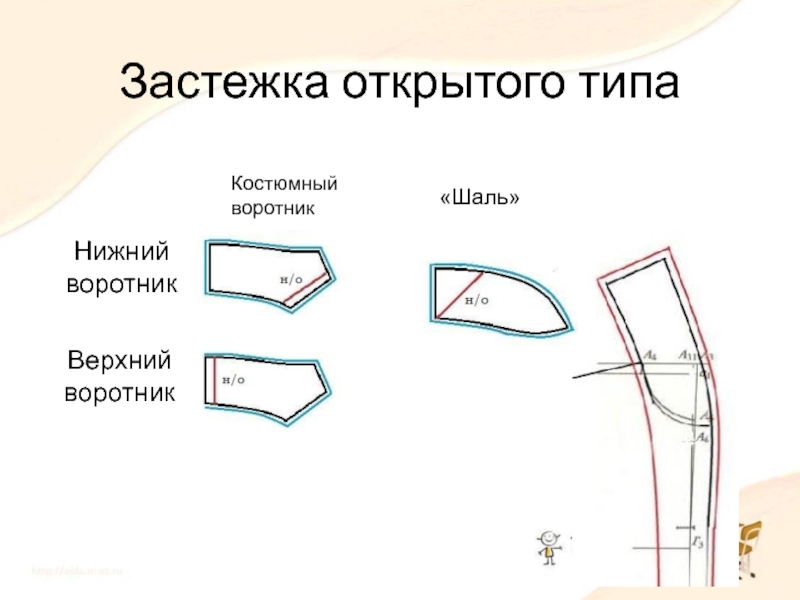

- 19. Застежка открытого типа Верхний воротник Нижний воротник «Шаль» Костюмный воротник
Виды лекал Основные – лекала, выполненные по деталям чертежа конструкции изделия (спинка, перед, рукав, нижний воротник) Производные - детали, которые разрабатывают на базе основных (из основной ткани – подборт, обтачка, верхний
Слайд 1Технические условия
на раскрой
основных и производных деталей
Выполнил: преподаватель общепрофессиональных дисциплин Пластеева

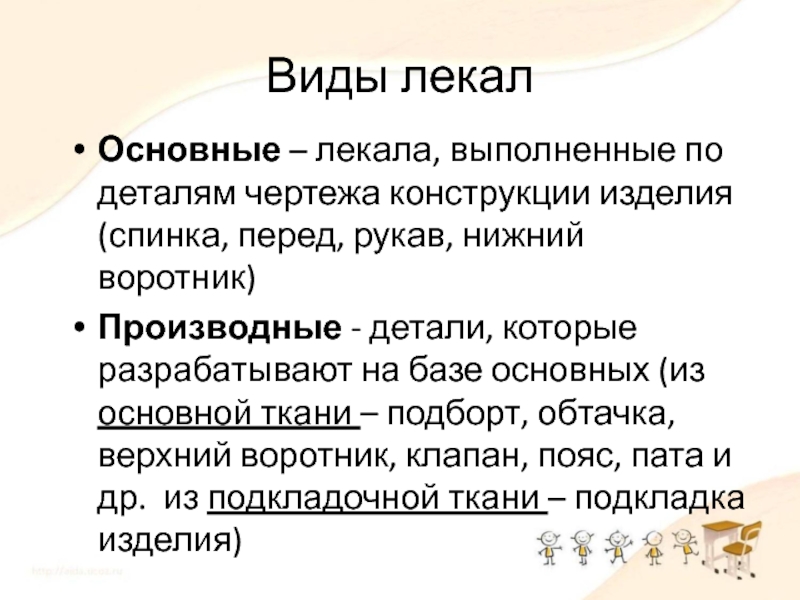

Слайд 2Виды лекал
Основные – лекала, выполненные по деталям чертежа конструкции изделия (спинка,
перед, рукав, нижний воротник)
Производные - детали, которые разрабатывают на базе основных (из основной ткани – подборт, обтачка, верхний воротник, клапан, пояс, пата и др. из подкладочной ткани – подкладка изделия)
Производные - детали, которые разрабатывают на базе основных (из основной ткани – подборт, обтачка, верхний воротник, клапан, пояс, пата и др. из подкладочной ткани – подкладка изделия)
Слайд 13Построение обтачек
Форма обтачек горловины и проймы женской одежды определяется конфигурацией обтачиваемых
срезов.
Ширина обтачек в готовом виде 3,0…4,0 см.
Ширина обтачек в готовом виде 3,0…4,0 см.
Слайд 14ПОСТРОЕНИЕ ПОДБОРТА
Для построения детали подборта используют шаблон полочки.
При построении подбортов в
женской легкой одежде к контурам основной детали дают следующие технологические припуски:
- по срезу уступа лацкана и лацкану на ширину канта 1…2 мм;
- на посадку в уголках 2…3 мм;
- для толстых тканях на огибание линии перегиба лацкана 1..2 мм.
- по срезу уступа лацкана и лацкану на ширину канта 1…2 мм;
- на посадку в уголках 2…3 мм;
- для толстых тканях на огибание линии перегиба лацкана 1..2 мм.
Слайд 17ПОСТРОЕНИЕ ВЕРХНЕГО ВОРОТНИКА
Чертеж верхнего воротника разрабатывают по шаблону нижнего.
Верхний воротник в
одежде изготавливают цельным. Средний шов допускается только в верхних воротниках, цельнокроеных с подбортами (шаль, апаш).
Для построения верхнего воротника к детали нижнего даются следующие припуски:
- по отлету воротника на кант 1…4 мм (в зависимости от толщины материала и наличии прокладок в верхнем воротнике);
- по концам воротника на кант 1…4 мм, на посадку в уголках воротника 2…3 мм;
- по срезу стойки на огибание стойки воротника (кроме плосколежащего) 2…5 мм.
Для построения верхнего воротника к детали нижнего даются следующие припуски:
- по отлету воротника на кант 1…4 мм (в зависимости от толщины материала и наличии прокладок в верхнем воротнике);
- по концам воротника на кант 1…4 мм, на посадку в уголках воротника 2…3 мм;
- по срезу стойки на огибание стойки воротника (кроме плосколежащего) 2…5 мм.
