Сварка высоколегированных сталей и сплавов презентация

Содержание

Высоколегированные стали Высокохромистые Аустенитные Мартенситные Мартенситно – ферритные Ферритные Мартенситно - стареющие стали Аустенитные коррозионно-стойкие; Аустенитные ферритно-нержавеющие; Аустенитно - мартенситные стали; Аустенитные жаропрочные стали;

Слайд 1СВАРКА ВЫСОКОЛЕГИРОВАННЫХ СТАЛЕЙ И СПЛАВОВ

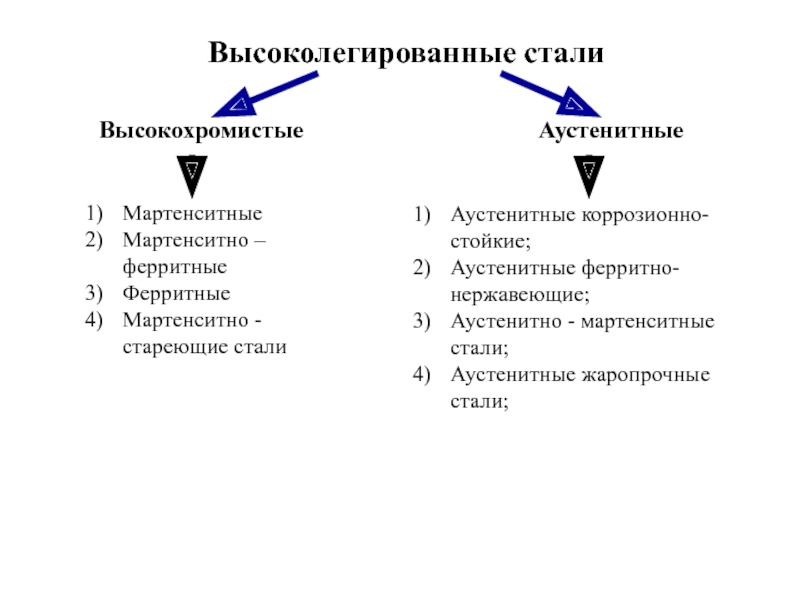

Слайд 2Высоколегированные стали
Высокохромистые
Аустенитные
Мартенситные
Мартенситно – ферритные
Ферритные
Мартенситно - стареющие стали
Аустенитные коррозионно-стойкие;
Аустенитные ферритно-нержавеющие;
Аустенитно

- мартенситные стали;
Аустенитные жаропрочные стали;

Слайд 3Сварка аустенитных сталей


Слайд 4Высоколегированные аустенитные стали -
сплавы на основе железа, легированные различными элементами

в количестве до 55%, в которых содержание основных легирующих элементов — хрома и никеля обычно не выше 19 и 12 % соответственно.

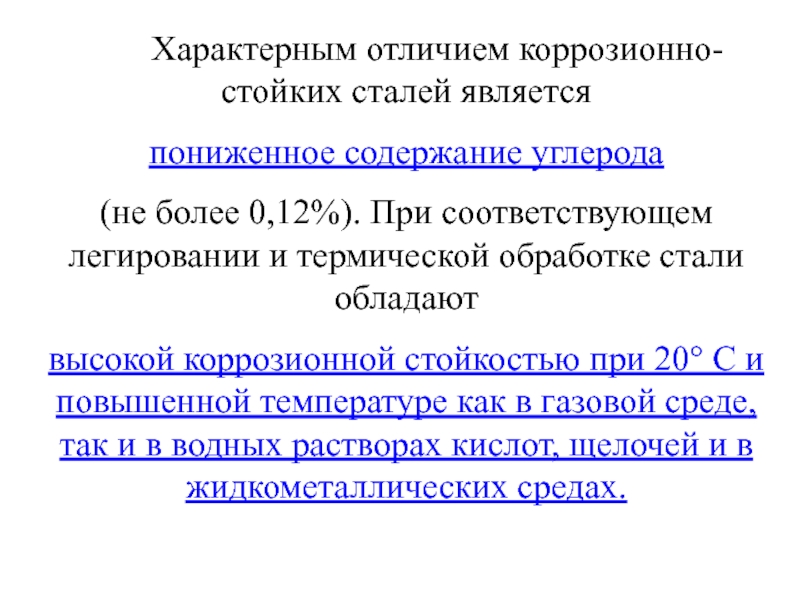

Слайд 5 Характерным отличием коррозионно-стойких сталей является
пониженное содержание

углерода
(не более 0,12%). При соответствующем легировании и термической обработке стали обладают
высокой коррозионной стойкостью при 20° С и повышенной температуре как в газовой среде, так и в водных растворах кислот, щелочей и в жидкометаллических средах.

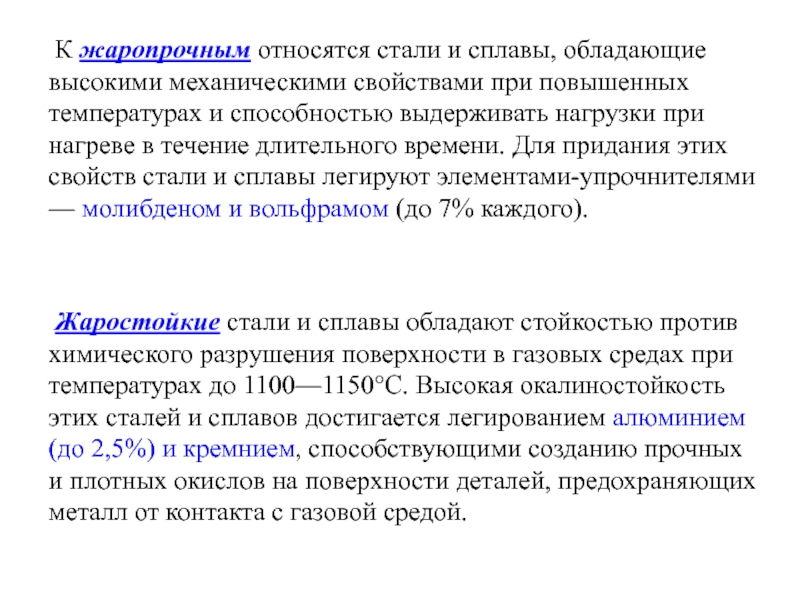

Слайд 6 К жаропрочным относятся стали и сплавы, обладающие высокими механическими свойствами

при повышенных температурах и способностью выдерживать нагрузки при нагреве в течение длительного времени. Для придания этих свойств стали и сплавы легируют элементами-упрочнителями — молибденом и вольфрамом (до 7% каждого).

Жаростойкие стали и сплавы обладают стойкостью против химического разрушения поверхности в газовых средах при температурах до 1100—1150°С. Высокая окалиностойкость этих сталей и сплавов достигается легированием алюминием (до 2,5%) и кремнием, способствующими созданию прочных и плотных окислов на поверхности деталей, предохраняющих металл от контакта с газовой средой.

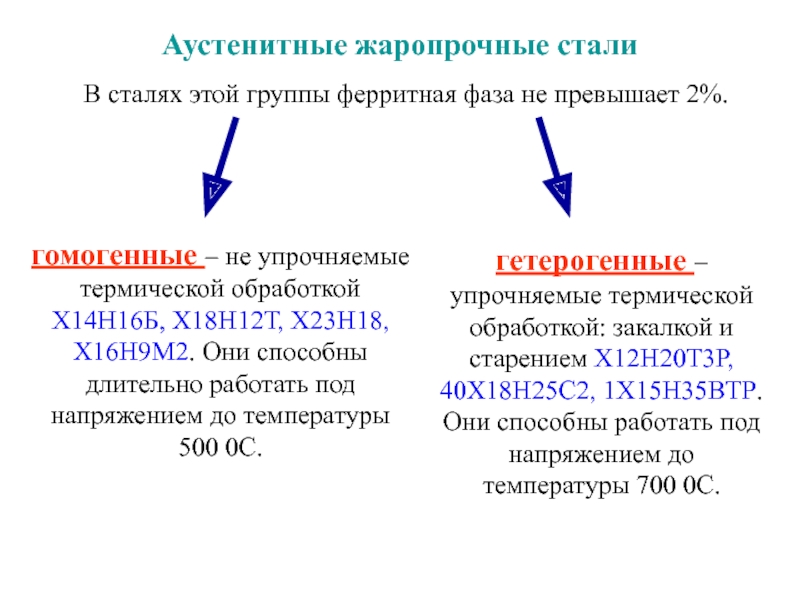

Слайд 7Аустенитные жаропрочные стали
В сталях этой группы ферритная фаза не превышает 2%.


гомогенные – не упрочняемые термической обработкой Х14Н16Б, Х18Н12Т, Х23Н18, Х16Н9М2. Они способны длительно работать под напряжением до температуры 500 0С.

гетерогенные – упрочняемые термической обработкой: закалкой и старением Х12Н20Т3Р, 40Х18Н25С2, 1Х15Н35ВТР. Они способны работать под напряжением до температуры 700 0С.


Слайд 8Наряду с высокой жаропрочностью обе группы обладают значительной жаростойкостью, вследствие высокого

содержания хрома, который образует на поверхности прочные окислы хрома.

Гомогенные и гетерогенные аустенитные жаропрочные стали

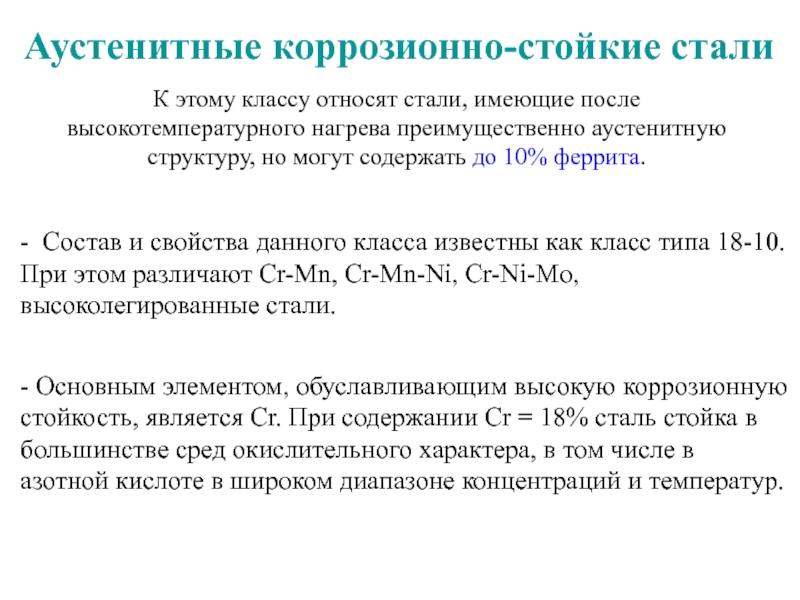

Слайд 9Аустенитные коррозионно-стойкие стали
К этому классу относят стали, имеющие после высокотемпературного

нагрева преимущественно аустенитную структуру, но могут содержать до 10% феррита.

- Состав и свойства данного класса известны как класс типа 18-10. При этом различают Cr-Mn, Cr-Mn-Ni, Cr-Ni-Mo, высоколегированные стали.

- Основным элементом, обуславливающим высокую коррозионную стойкость, является Cr. При содержании Cr = 18% сталь стойка в большинстве сред окислительного характера, в том числе в азотной кислоте в широком диапазоне концентраций и температур.

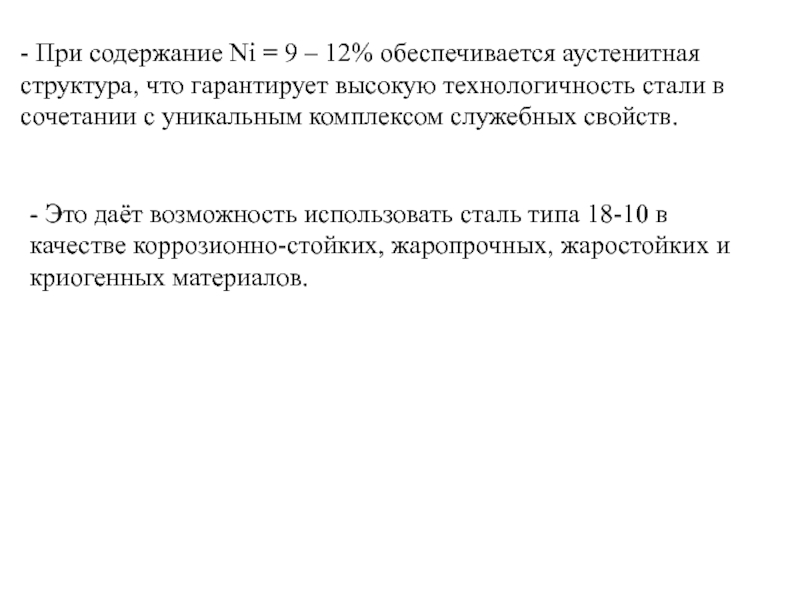

Слайд 10- При содержание Ni = 9 – 12% обеспечивается аустенитная структура,

что гарантирует высокую технологичность стали в сочетании с уникальным комплексом служебных свойств.

- Это даёт возможность использовать сталь типа 18-10 в качестве коррозионно-стойких, жаропрочных, жаростойких и криогенных материалов.

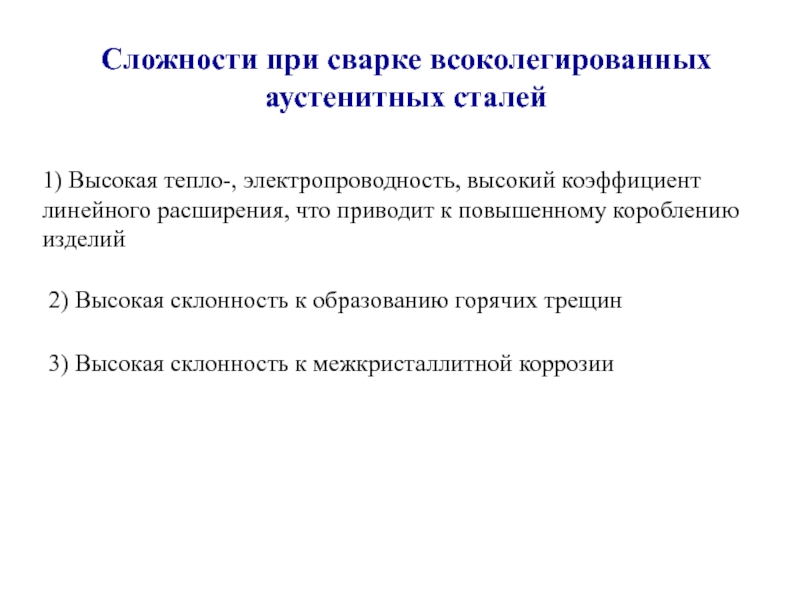

Слайд 11Сложности при сварке всоколегированных аустенитных сталей
1) Высокая тепло-, электропроводность, высокий коэффициент

линейного расширения, что приводит к повышенному короблению изделий

2) Высокая склонность к образованию горячих трещин

3) Высокая склонность к межкристаллитной коррозии

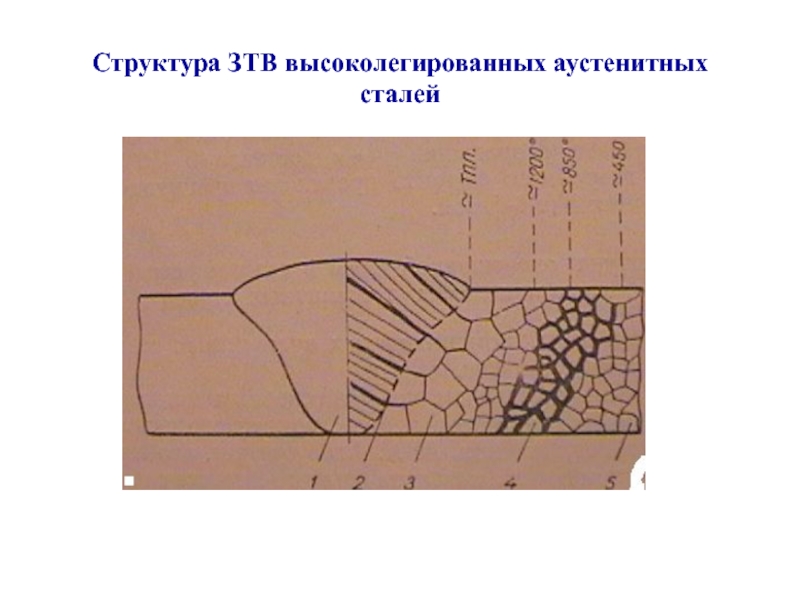

Слайд 12Структура ЗТВ высоколегированных аустенитных сталей

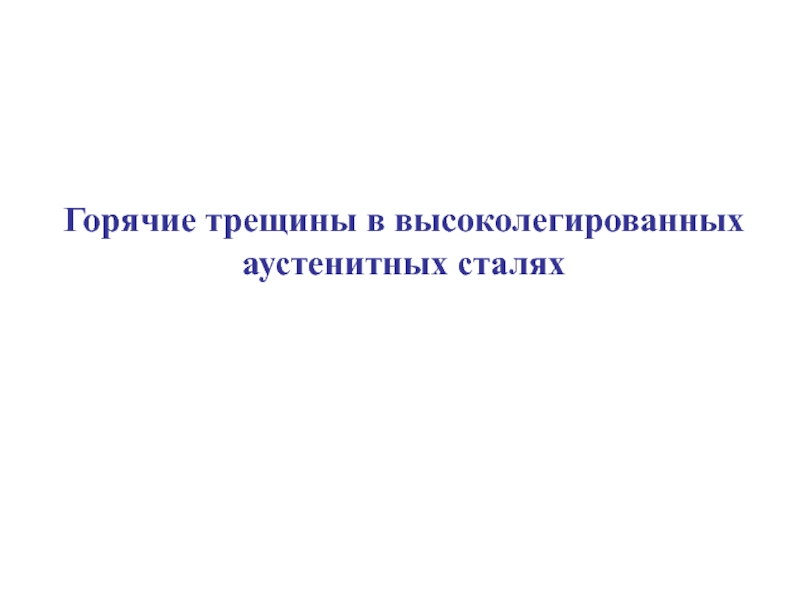

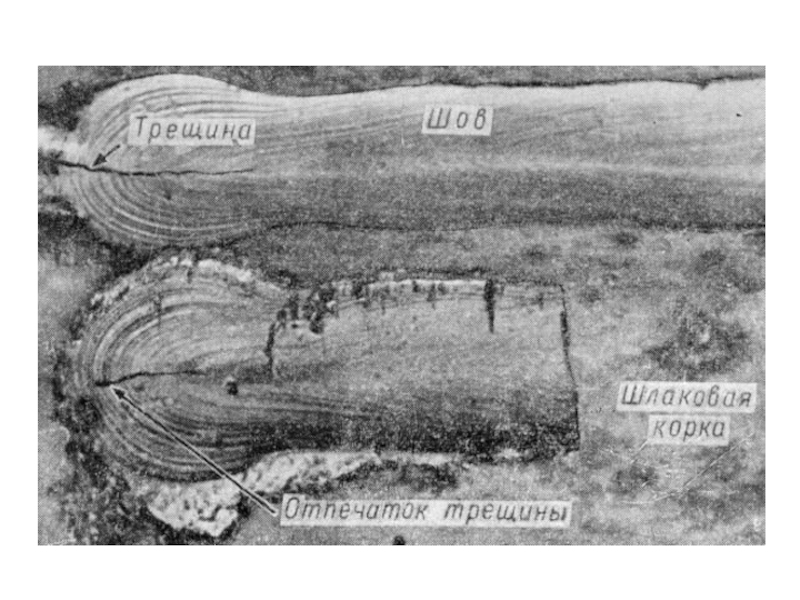

Слайд 13Горячие трещины в высоколегированных аустенитных сталях

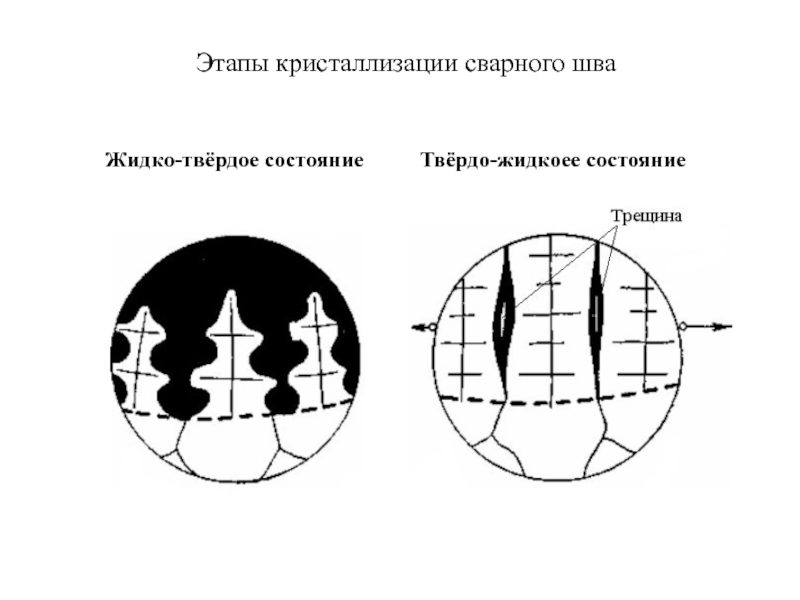

Слайд 14Этапы кристаллизации сварного шва
Жидко-твёрдое состояние
Твёрдо-жидкоее состояние

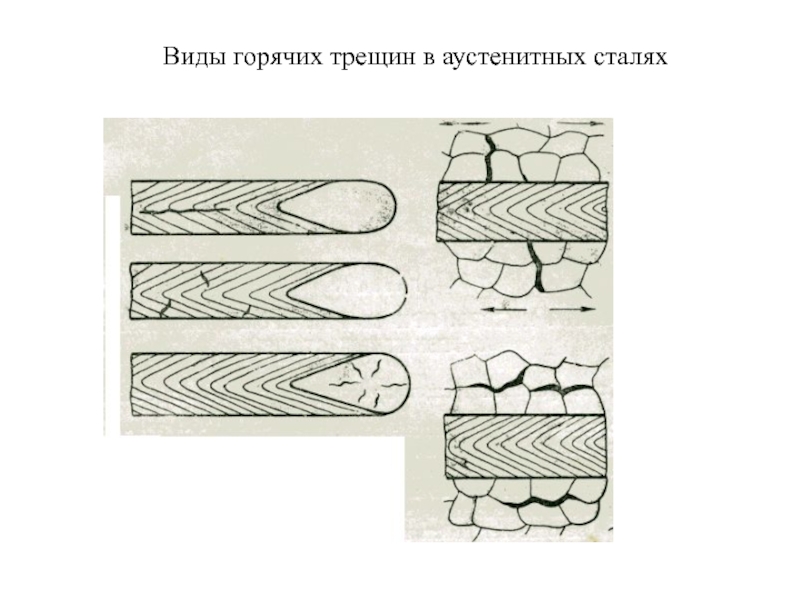

Слайд 15Виды горячих трещин в аустенитных сталях

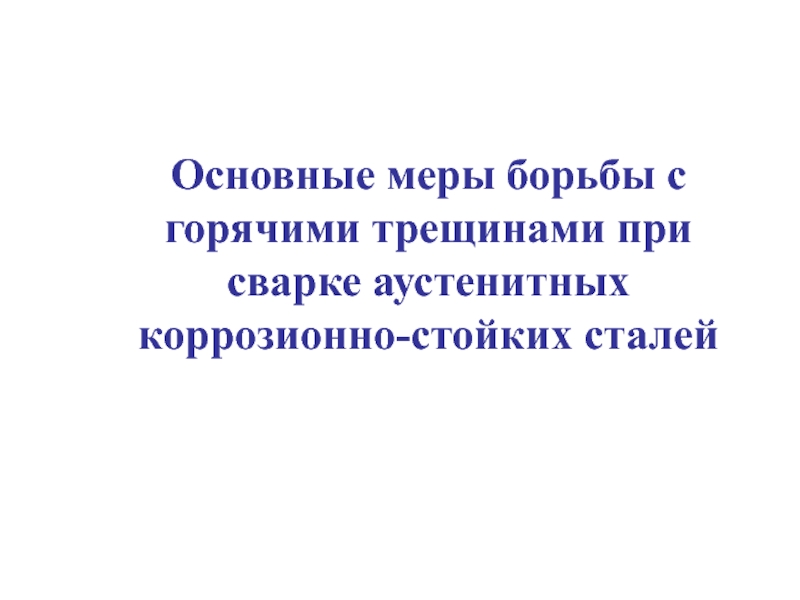

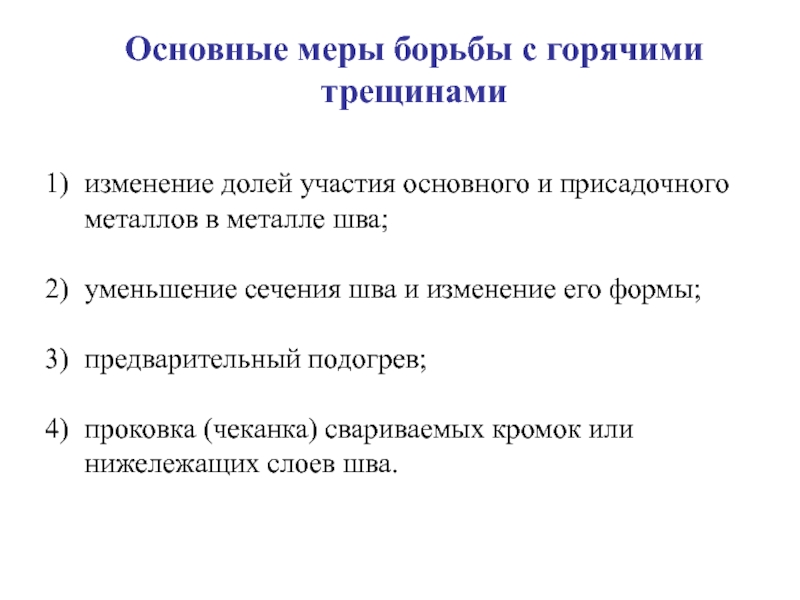

Слайд 18Основные меры борьбы с горячими трещинами при сварке аустенитных коррозионно-стойких сталей



Слайд 19изменение долей участия основного и присадочного металлов в металле шва;

уменьшение сечения

шва и изменение его формы;

предварительный подогрев;

проковка (чеканка) свариваемых кромок или нижележащих слоев шва.

Основные меры борьбы с горячими трещинами

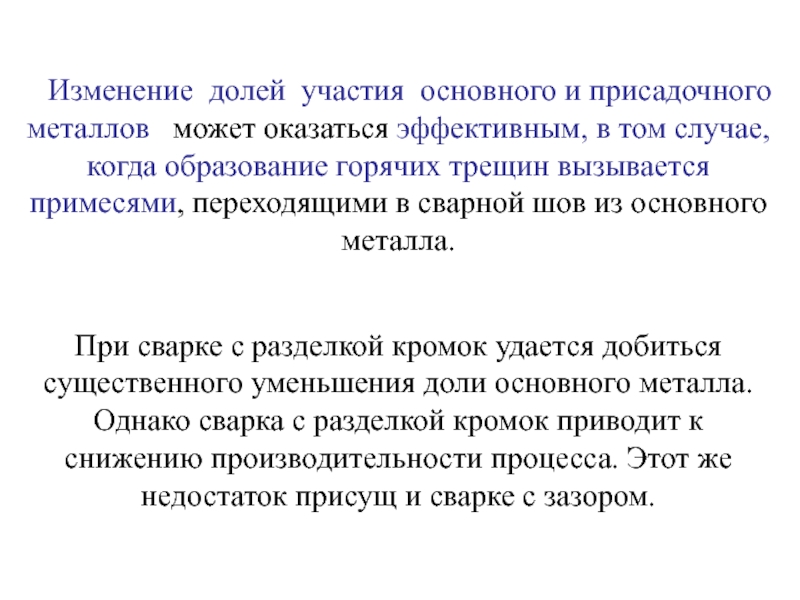

Слайд 20 Изменение долей участия основного и присадочного металлов

может оказаться эффективным, в том случае, когда образование горячих трещин вызывается примесями, переходящими в сварной шов из основного металла.

При сварке с разделкой кромок удается добиться существенного уменьшения доли основного металла. Однако сварка с разделкой кромок приводит к снижению производительности процесса. Этот же недостаток присущ и сварке с зазором.

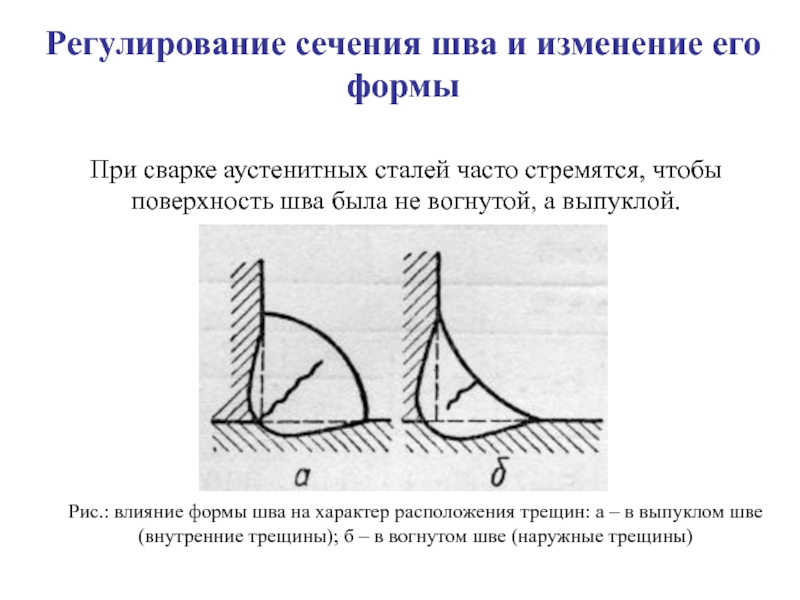

Слайд 21Регулирование сечения шва и изменение его формы
При сварке аустенитных сталей

часто стремятся, чтобы поверхность шва была не вогнутой, а выпуклой.


Рис.: влияние формы шва на характер расположения трещин: а – в выпуклом шве (внутренние трещины); б – в вогнутом шве (наружные трещины)

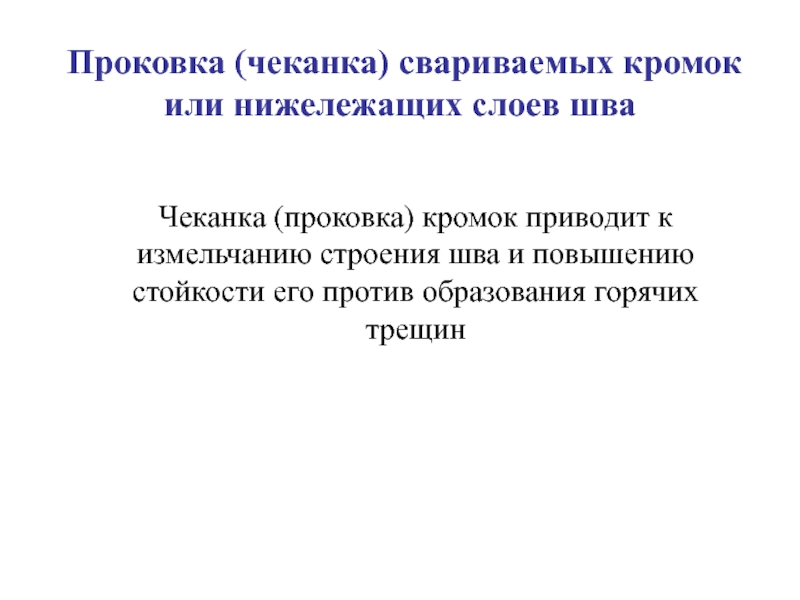

Слайд 23Проковка (чеканка) свариваемых кромок или нижележащих слоев шва
Чеканка (проковка) кромок

приводит к измельчанию строения шва и повышению стойкости его против образования горячих трещин

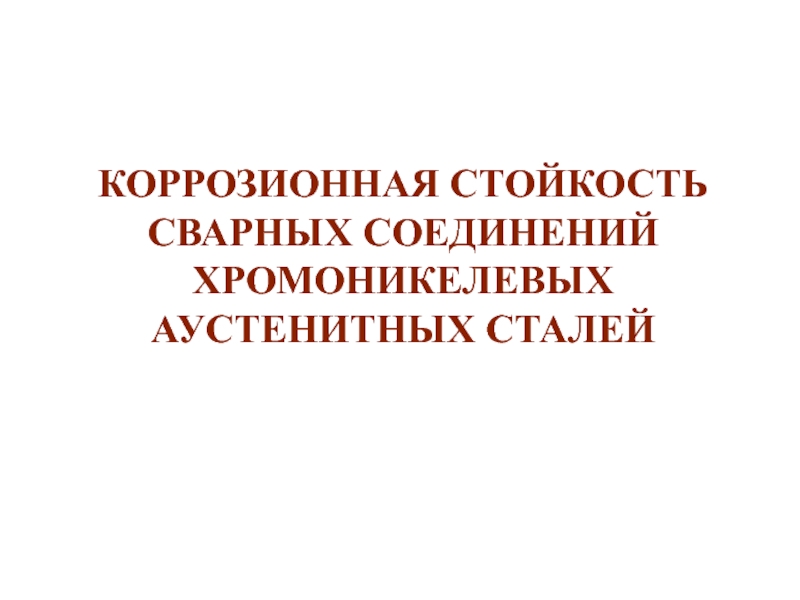

Слайд 24КОРРОЗИОННАЯ СТОЙКОСТЬ СВАРНЫХ СОЕДИНЕНИЙ
ХРОМОНИКЕЛЕВЫХ АУСТЕНИТНЫХ СТАЛЕЙ

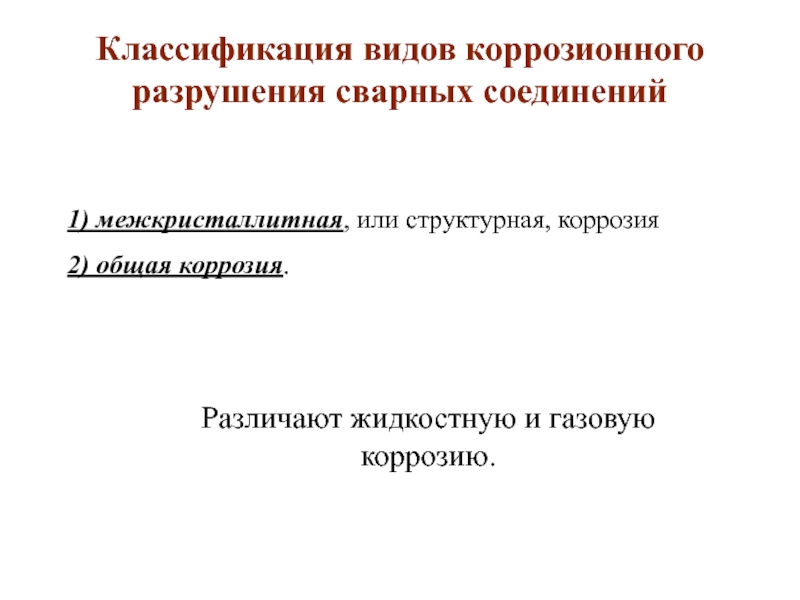

Слайд 25Классификация видов коррозионного разрушения сварных соединений
1) межкристаллитная, или структурная, коррозия


2) общая коррозия.

Различают жидкостную и газовую коррозию.

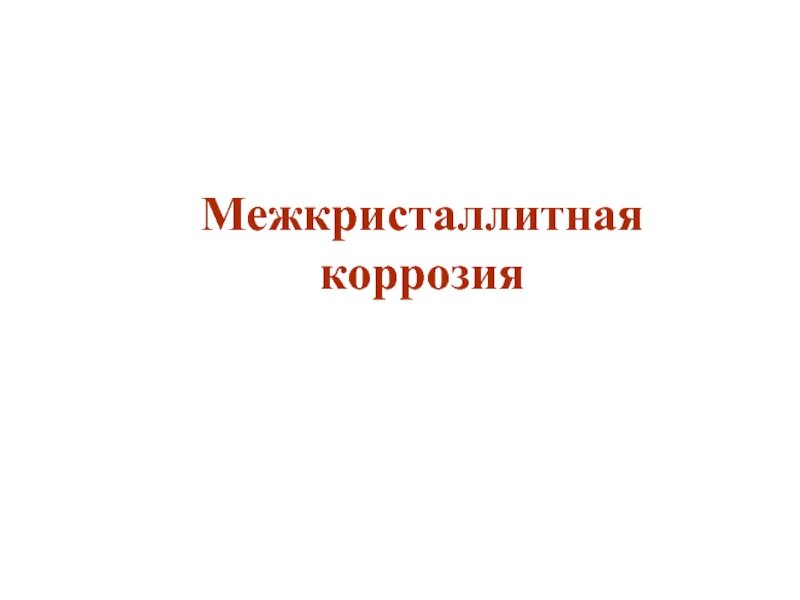

Слайд 26Межкристаллитная коррозия

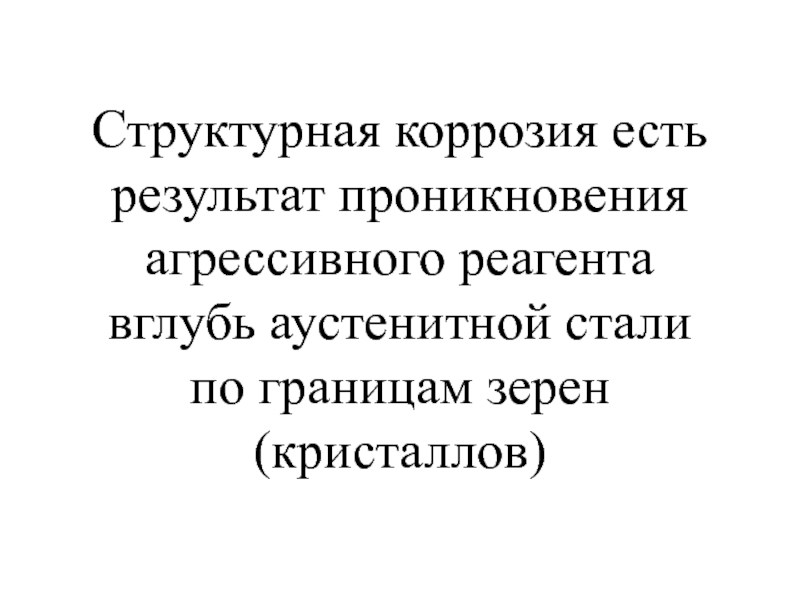

Слайд 27Структурная коррозия есть результат проникновения агрессивного реагента вглубь аустенитной стали по

границам зерен (кристаллов)

Слайд 28Рис. 6: Примеры межкристаллитной коррозии сварных соединений:
а - однопроходный шов,

б - многослойный шов, в - сосредоточенная межкристаллитная коррозия на границе шов – основной металл (ножевая коррозия).

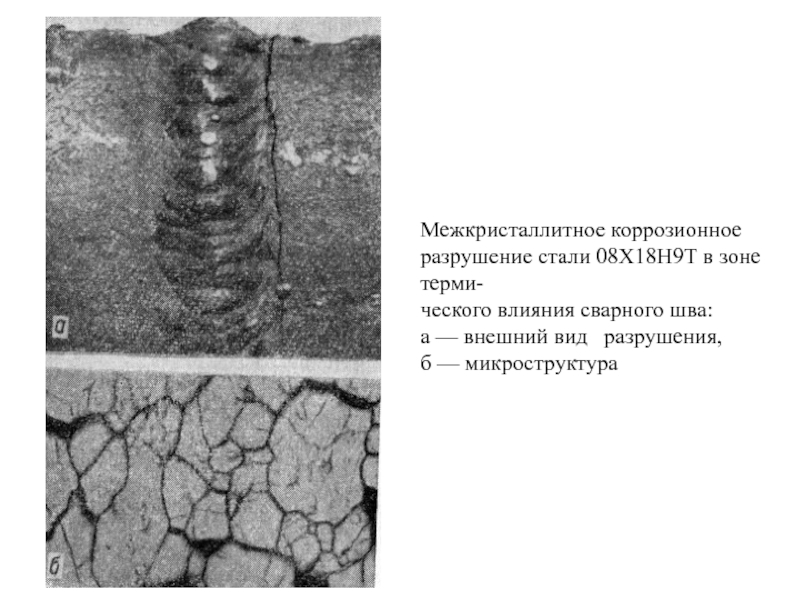

Слайд 29Межкристаллитное коррозионное разрушение стали 08Х18Н9Т в зоне терми-
ческого влияния сварного шва:
а

— внешний вид разрушения,
б — микроструктура

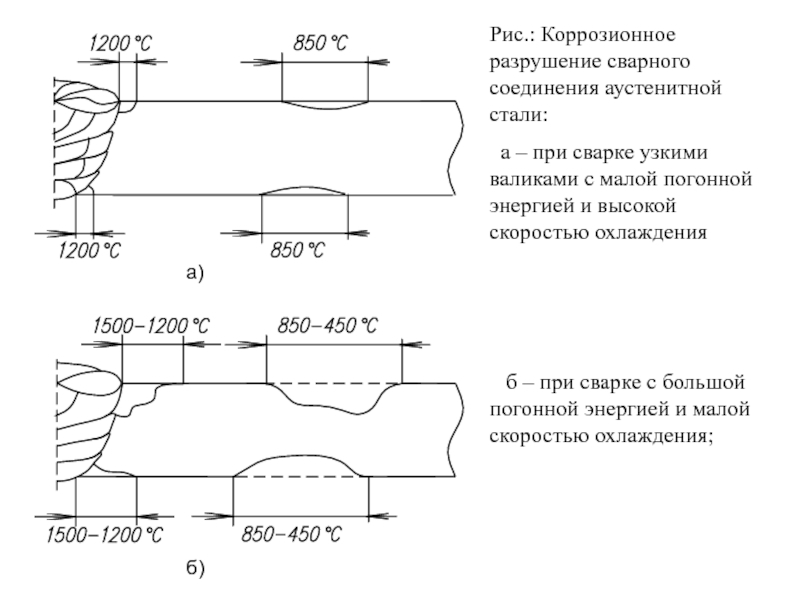

Слайд 30 а)
б)
Рис.:

Коррозионное разрушение сварного соединения аустенитной стали:
а – при сварке узкими валиками с малой погонной энергией и высокой скоростью охлаждения



б – при сварке с большой погонной энергией и малой скоростью охлаждения;

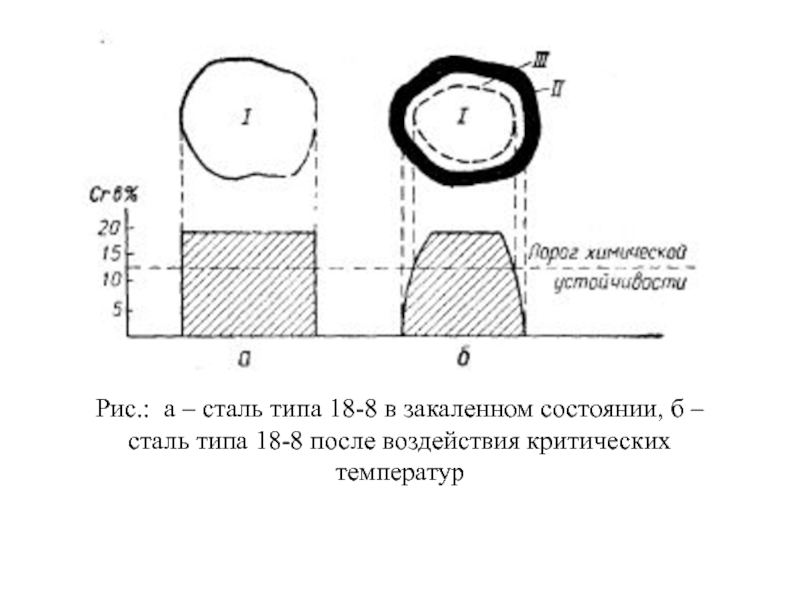

Слайд 31Рис.: а – сталь типа 18-8 в закаленном состоянии, б –

сталь типа 18-8 после воздействия критических температур

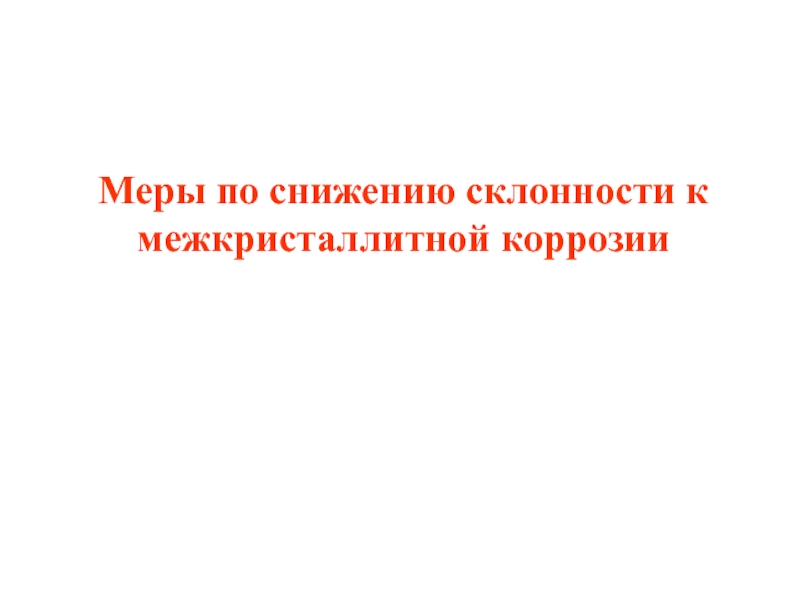

Слайд 32Меры по снижению склонности к межкристаллитной коррозии

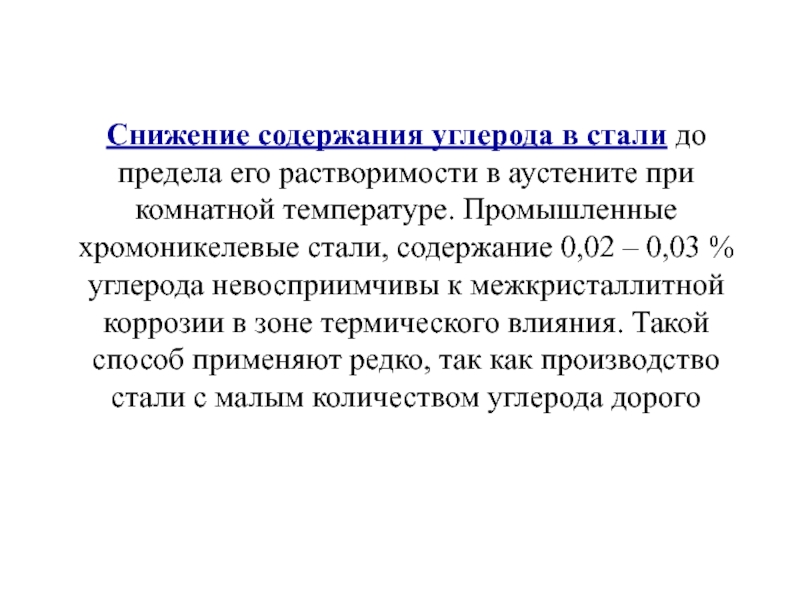

Слайд 33Снижение содержания углерода в стали до предела его растворимости в аустените

при комнатной температуре. Промышленные хромоникелевые стали, содержание 0,02 – 0,03 % углерода невосприимчивы к межкристаллитной коррозии в зоне термического влияния. Такой способ применяют редко, так как производство стали с малым количеством углерода дорого

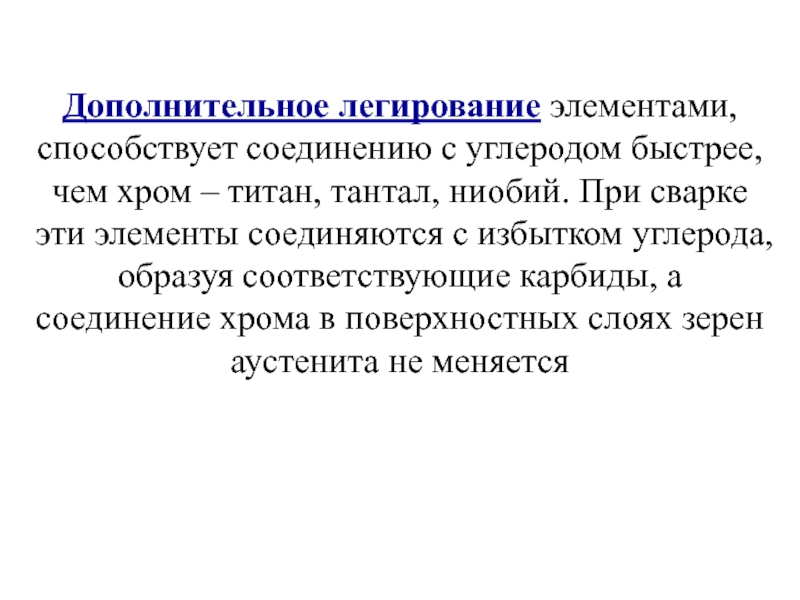

Слайд 34Дополнительное легирование элементами, способствует соединению с углеродом быстрее, чем хром –

титан, тантал, ниобий. При сварке эти элементы соединяются с избытком углерода, образуя соответствующие карбиды, а соединение хрома в поверхностных слоях зерен аустенита не меняется

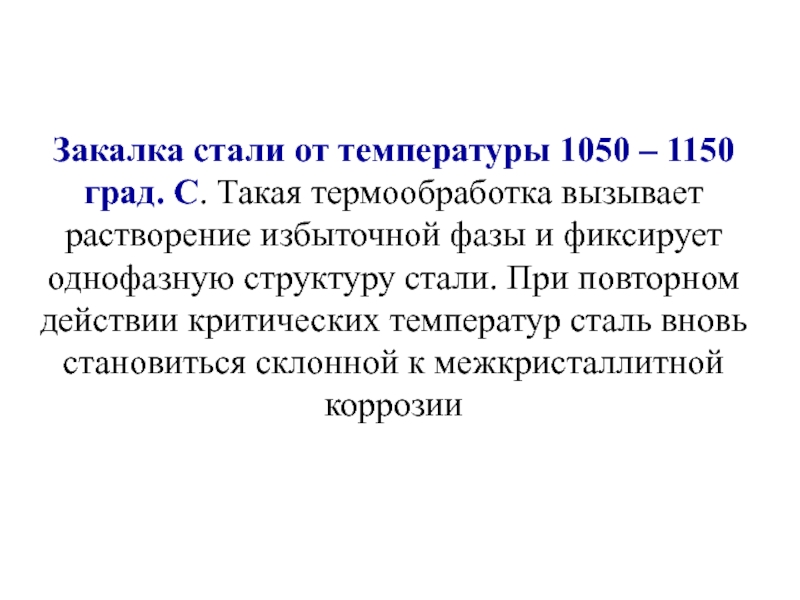

Слайд 35Закалка стали от температуры 1050 – 1150 град. С. Такая термообработка

вызывает растворение избыточной фазы и фиксирует однофазную структуру стали. При повторном действии критических температур сталь вновь становиться склонной к межкристаллитной коррозии

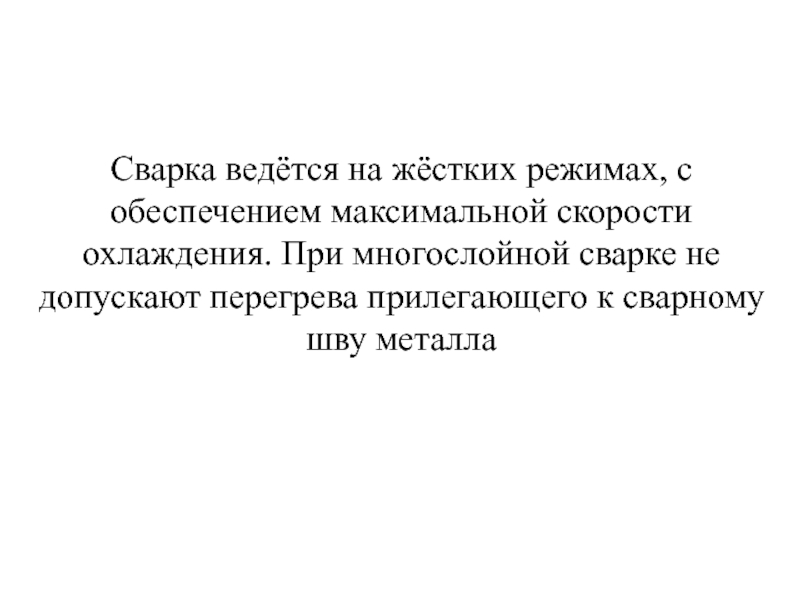

Слайд 36Сварка ведётся на жёстких режимах, с обеспечением максимальной скорости охлаждения. При

многослойной сварке не допускают перегрева прилегающего к сварному шву металла

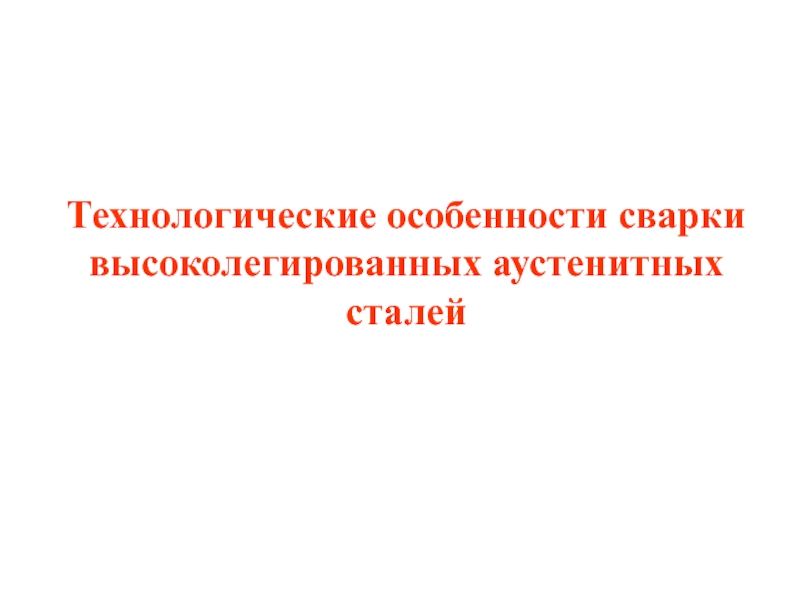

Слайд 37Технологические особенности сварки высоколегированных аустенитных сталей


Слайд 38 Сварку вести с минимальным тепловложением в основной металл (на жёстких

режимах): на пониженной силе сварочного тока и высокой скорости сварки.

Сварку вести узкими валиками без поперечных колебаний.

Наложение каждого последующего валика многослойного шва производить только после остыва­ния металла шва и околошовной зоны (по 20-25 мм в каж­дую сторону от кромки разделки) до температуры ниже 100 °С.

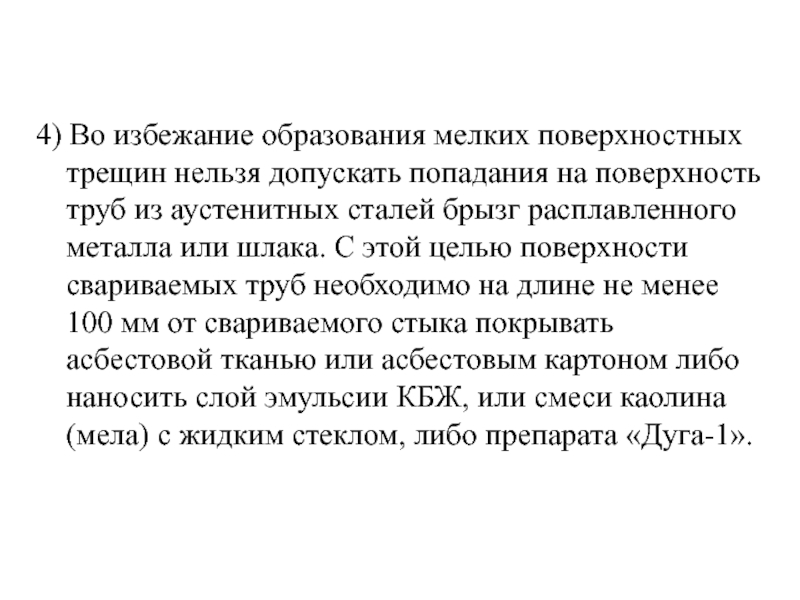

Слайд 394) Во избежание образования мелких поверхностных трещин нельзя допускать попадания на

поверхность труб из аустенитных сталей брызг расплавленного металла или шлака. С этой целью поверхности свариваемых труб необходимо на длине не менее 100 мм от свариваемого стыка покрывать асбестовой тканью или асбестовым картоном либо наносить слой эмульсии КБЖ, или смеси каолина (мела) с жидким стеклом, либо препарата «Дуга-1».

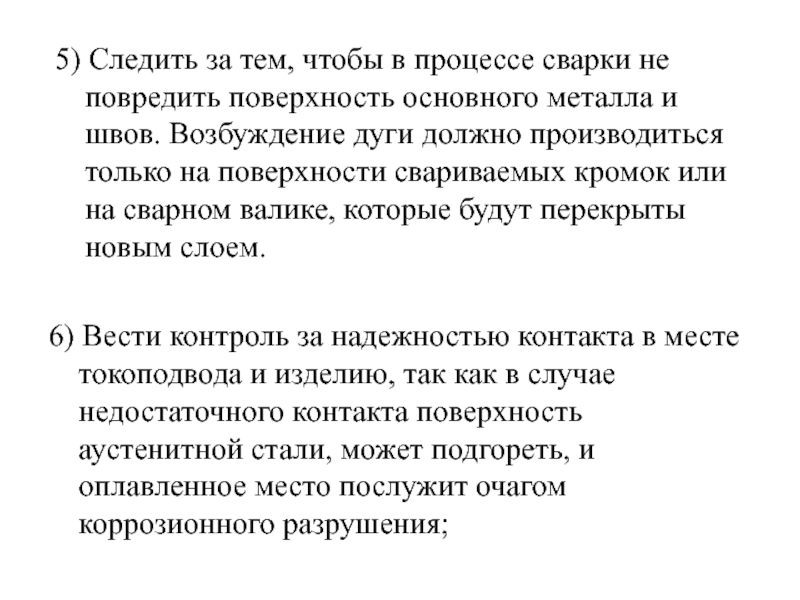

Слайд 405) Следить за тем, чтобы в процессе сварки не повредить поверхность

основного металла и швов. Возбуждение дуги должно производиться только на поверхности свариваемых кромок или на сварном валике, которые будут перекрыты новым слоем.

6) Вести контроль за надежностью контакта в месте токоподвода и изделию, так как в случае недостаточного контакта поверхность аустенитной стали, может подгореть, и оплавленное место послужит очагом коррозионного разрушения;

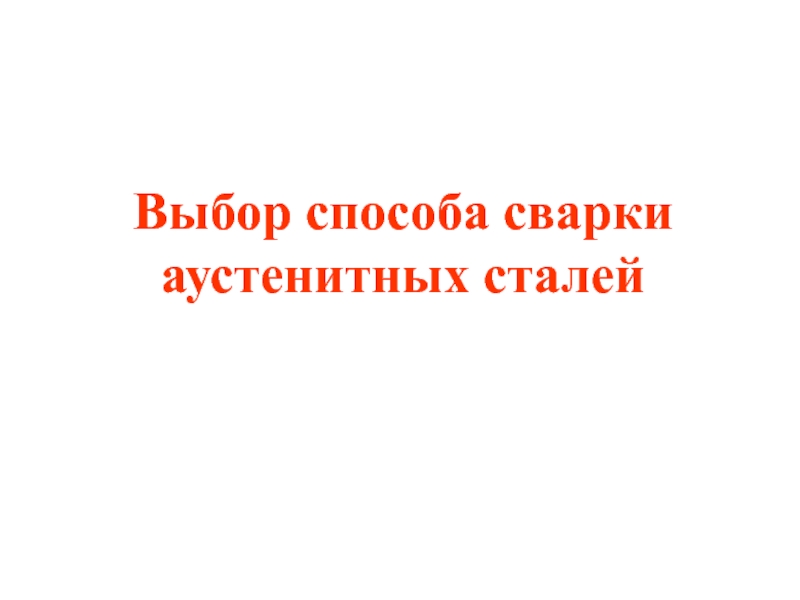

Слайд 41Выбор способа сварки аустенитных сталей

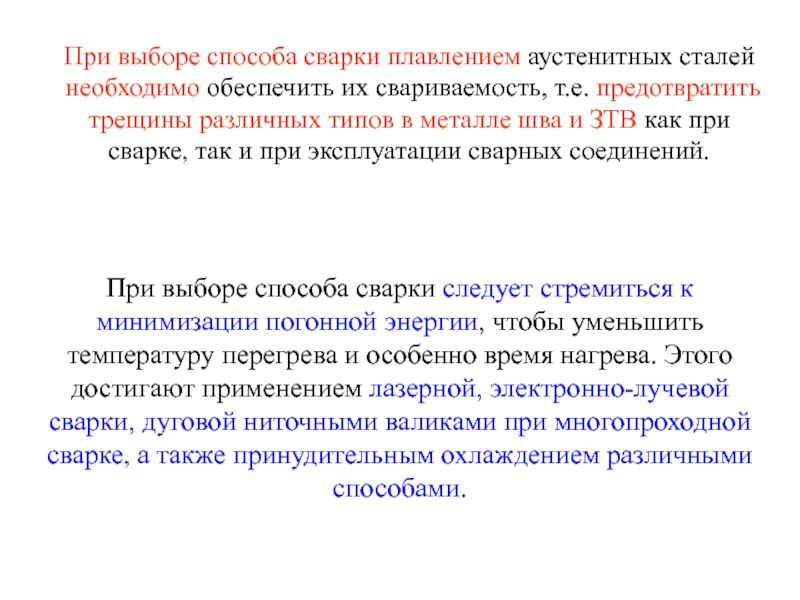

Слайд 42При выборе способа сварки плавлением аустенитных сталей необходимо обеспечить их свариваемость,

т.е. предотвратить трещины различных типов в металле шва и ЗТВ как при сварке, так и при эксплуатации сварных соединений.

При выборе способа сварки следует стремиться к минимизации погонной энергии, чтобы уменьшить температуру перегрева и особенно время нагрева. Этого достигают применением лазерной, электронно-лучевой сварки, дуговой ниточными валиками при многопроходной сварке, а также принудительным охлаждением различными способами.

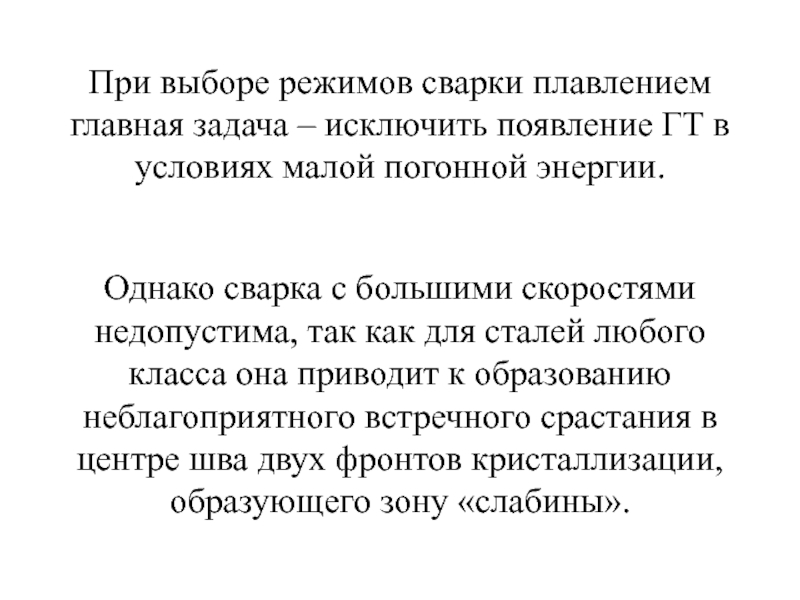

Слайд 43При выборе режимов сварки плавлением главная задача – исключить появление ГТ

в условиях малой погонной энергии.

Однако сварка с большими скоростями недопустима, так как для сталей любого класса она приводит к образованию неблагоприятного встречного срастания в центре шва двух фронтов кристаллизации, образующего зону «слабины».

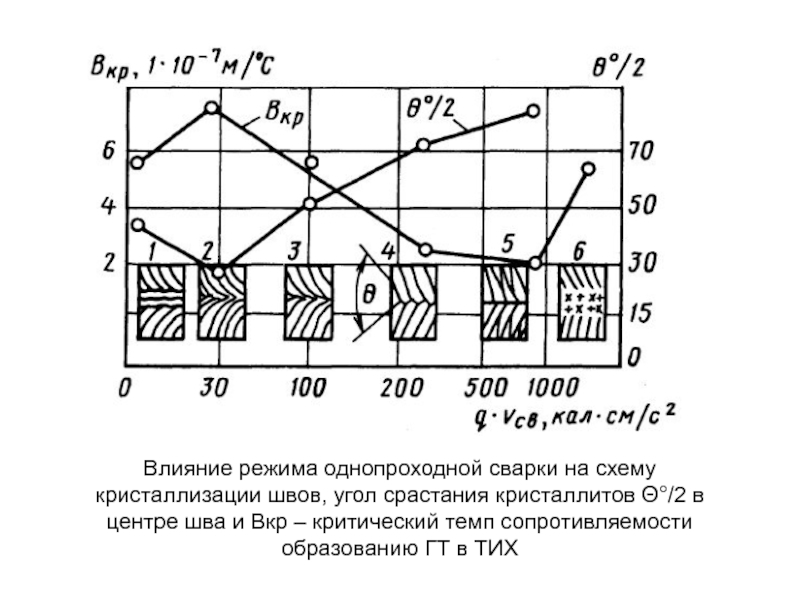

Слайд 44Влияние режима однопроходной сварки на схему кристаллизации швов, угол срастания кристаллитов

Θ°/2 в центре шва и Вкр – критический темп сопротивляемости образованию ГТ в ТИХ

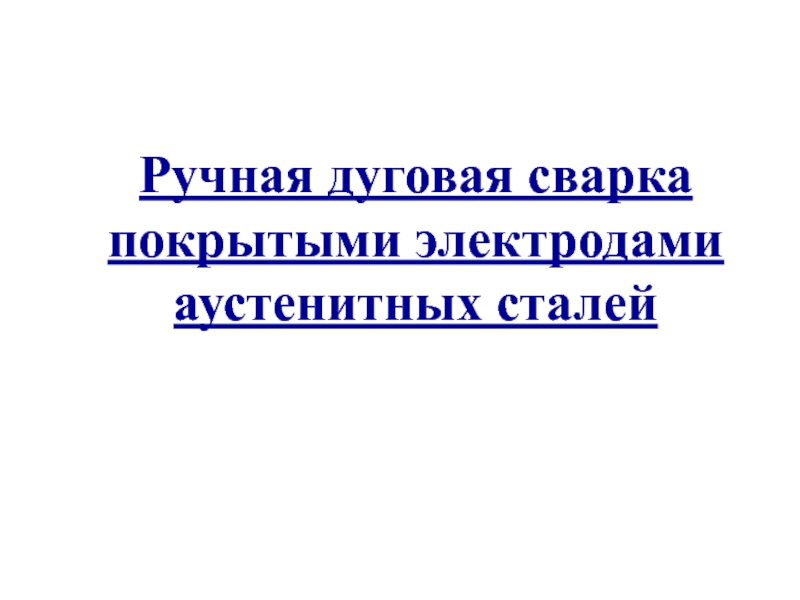

Слайд 45Ручная дуговая сварка покрытыми электродами аустенитных сталей

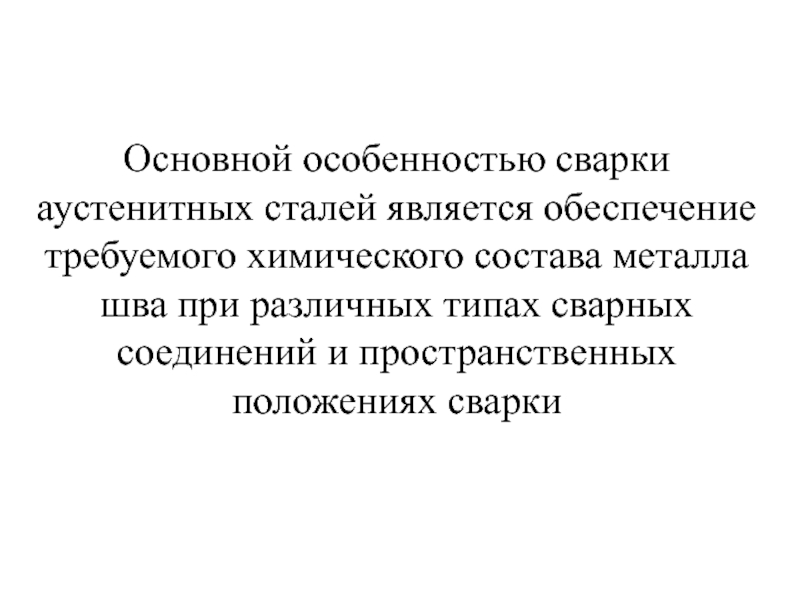

Слайд 46Основной особенностью сварки аустенитных сталей является обеспечение требуемого химического состава металла

шва при различных типах сварных соединений и пространственных положениях сварки

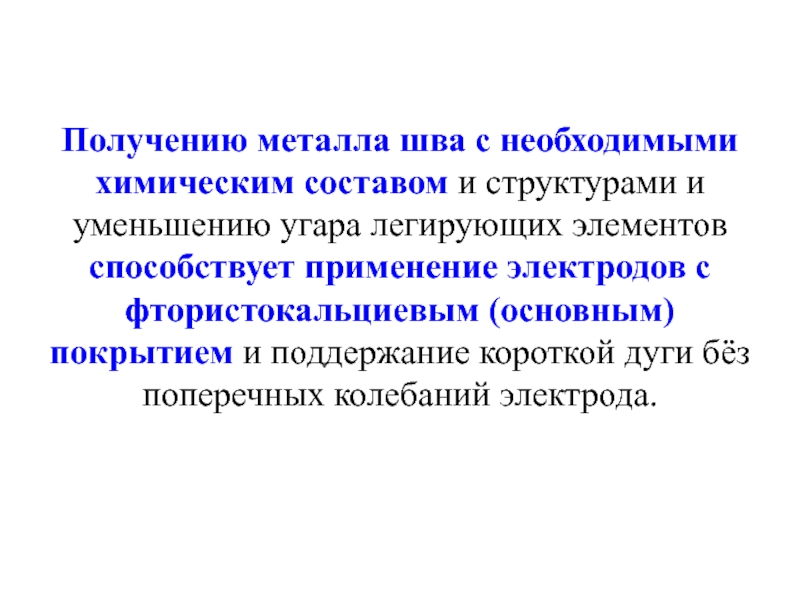

Слайд 47Получению металла шва с необходимыми химическим составом и структурами и уменьшению

угара легирующих элементов способствует применение электродов с фтористокальциевым (основным) покрытием и поддержание короткой дуги бёз поперечных колебаний электрода.

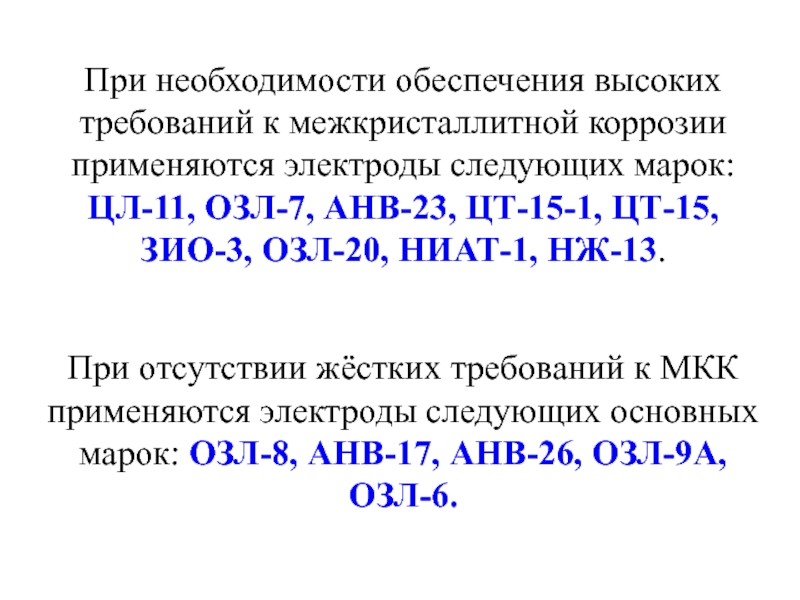

Слайд 48При необходимости обеспечения высоких требований к межкристаллитной коррозии применяются электроды следующих

марок: ЦЛ-11, ОЗЛ-7, АНВ-23, ЦТ-15-1, ЦТ-15, ЗИО-3, ОЗЛ-20, НИАТ-1, НЖ-13.

При отсутствии жёстких требований к МКК применяются электроды следующих основных марок: ОЗЛ-8, АНВ-17, АНВ-26, ОЗЛ-9А, ОЗЛ-6.

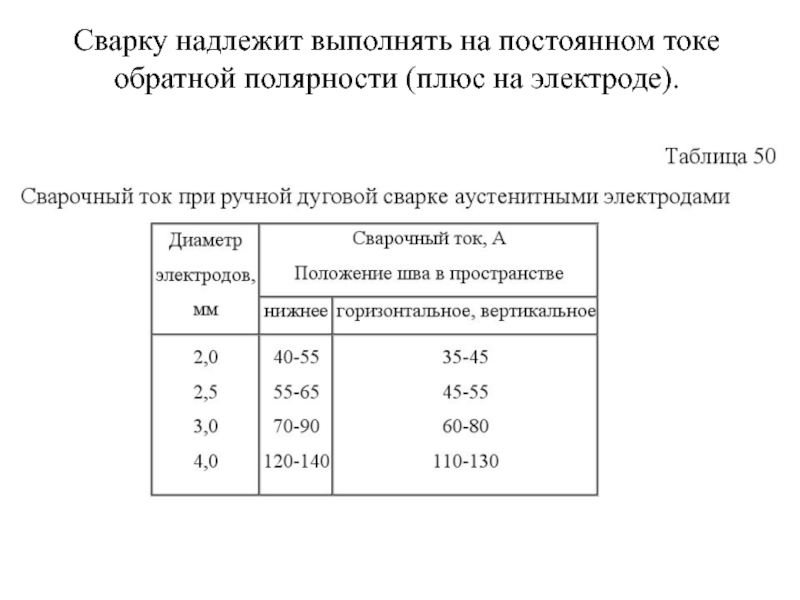

Слайд 49Сварку надлежит выполнять на постоянном токе обратной полярности (плюс на электроде).

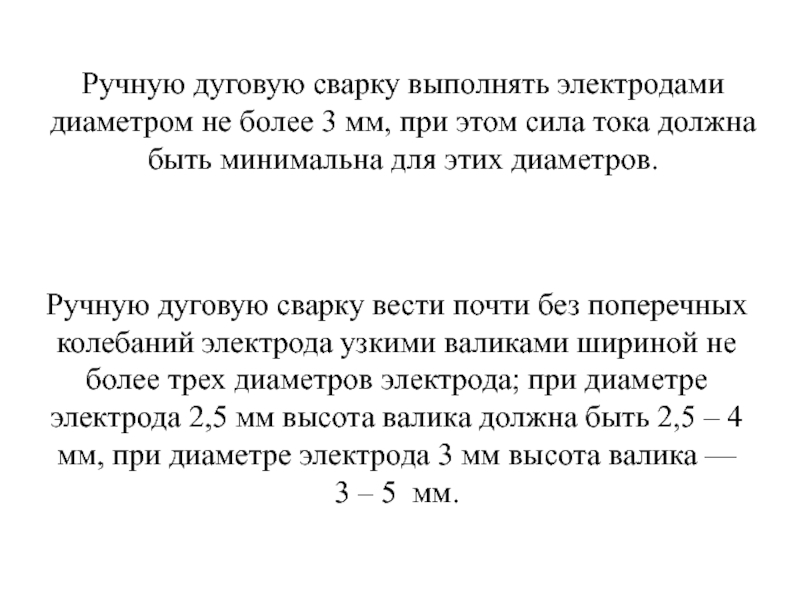

Слайд 50Ручную дуговую сварку выполнять электродами диаметром не более 3 мм, при

этом сила тока должна быть минимальна для этих диаметров.

Ручную дуговую сварку вести почти без поперечных колебаний электрода узкими валиками шириной не более трех диаметров электрода; при диаметре электрода 2,5 мм высота валика должна быть 2,5 – 4 мм, при диаметре электрода 3 мм высота валика — 3 – 5 мм.

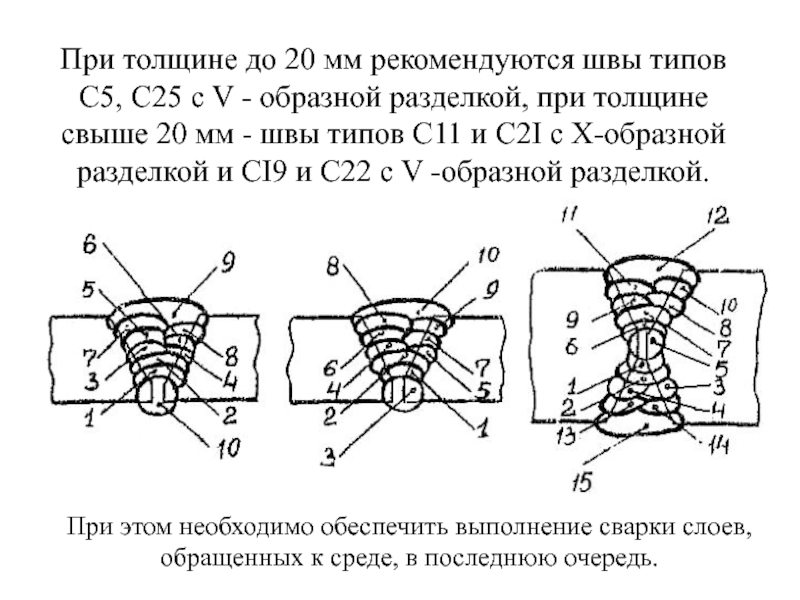

Слайд 51При толщине до 20 мм рекомендуются швы типов С5, С25 с

V - образной разделкой, при толщине свыше 20 мм - швы типов С11 и С2I с Х-образной разделкой и CI9 и С22 с V -образной разделкой.

При этом необходимо обеспечить выполнение сварки слоев, обращенных к среде, в последнюю очередь.

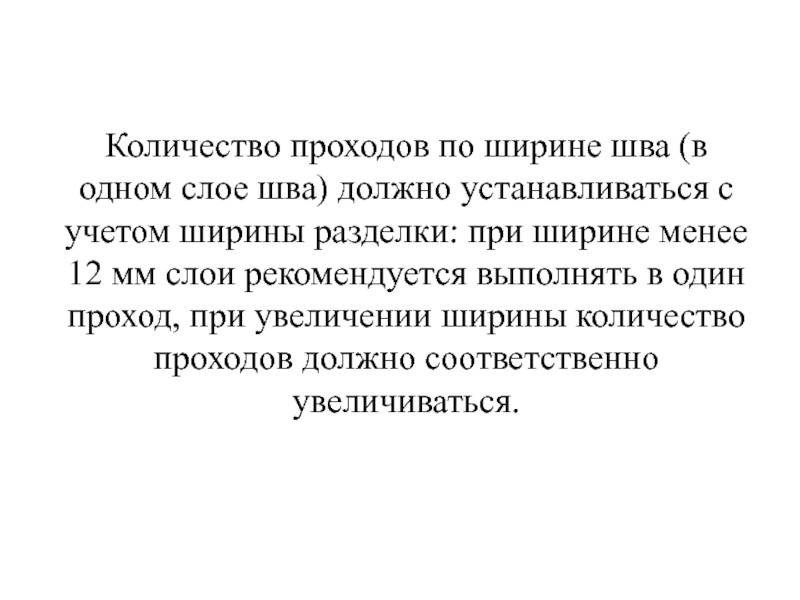

Слайд 52Количество проходов по ширине шва (в одном слое шва) должно устанавливаться

с учетом ширины разделки: при ширине менее 12 мм слои рекомендуется выполнять в один проход, при увеличении ширины количество проходов должно соответственно увеличиваться.

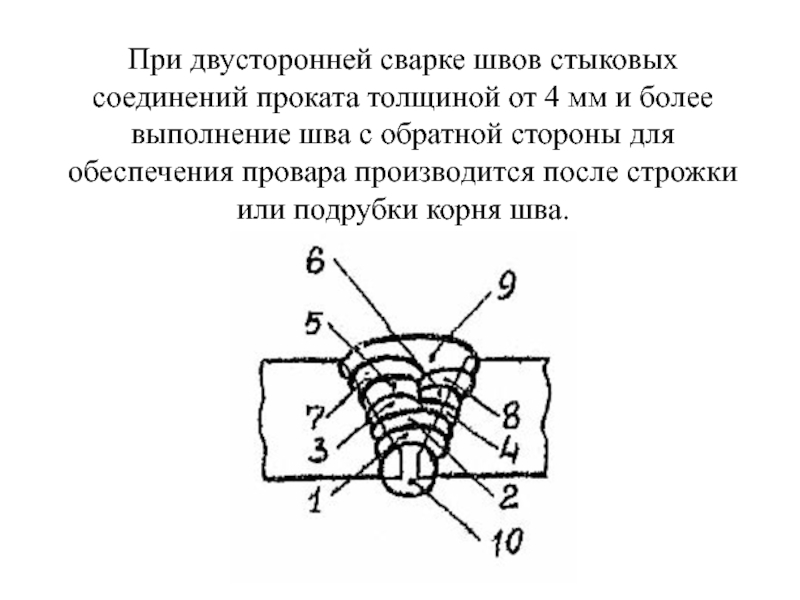

Слайд 53При двусторонней сварке швов стыковых соединений проката толщиной от 4 мм

и более выполнение шва с обратной стороны для обеспечения провара производится после строжки или подрубки корня шва.

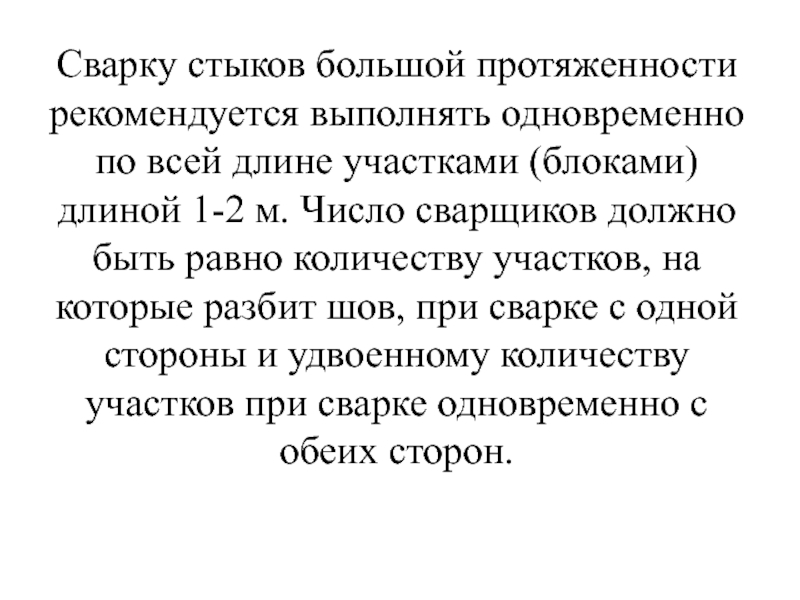

Слайд 54Сварку стыков большой протяженности рекомендуется выполнять одновременно по всей длине участками

(блоками) длиной 1-2 м. Число сварщиков должно быть равно количеству участков, на которые разбит шов, при сварке с одной стороны и удвоенному количеству участков при сварке одновременно с обеих сторон.

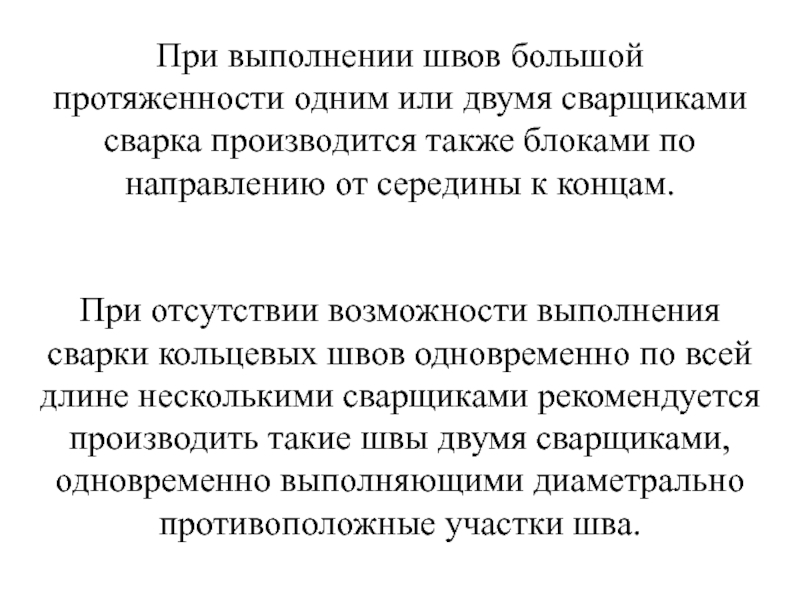

Слайд 55При выполнении швов большой протяженности одним или двумя сварщиками сварка производится

также блоками по направлению от середины к концам.


При отсутствии возможности выполнения сварки кольцевых швов одновременно по всей длине несколькими сварщиками рекомендуется производить такие швы двумя сварщиками, одновременно выполняющими диаметрально противоположные участки шва.

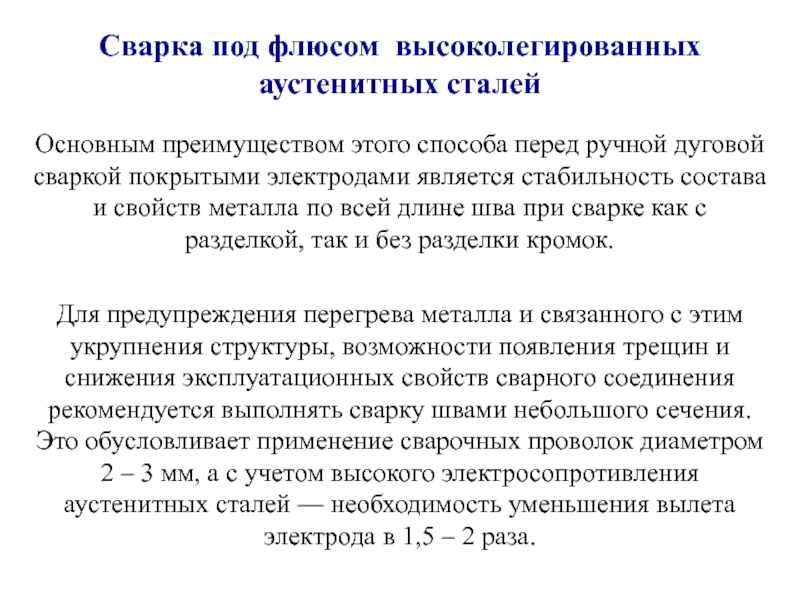

Слайд 56Сварка под флюсом высоколегированных аустенитных сталей
Основным преимуществом этого способа перед ручной

дуговой сваркой покрытыми электродами является стабильность состава и свойств металла по всей длине шва при сварке как с разделкой, так и без разделки кромок.

Для предупреждения перегрева металла и связанного с этим укрупнения структуры, возможности появления трещин и снижения эксплуатационных свойств сварного соединения рекомендуется выполнять сварку швами небольшого сечения. Это обусловливает применение сварочных проволок диаметром 2 – 3 мм, а с учетом высокого электросопротивления аустенитных сталей — необходимость уменьшения вылета электрода в 1,5 – 2 раза.

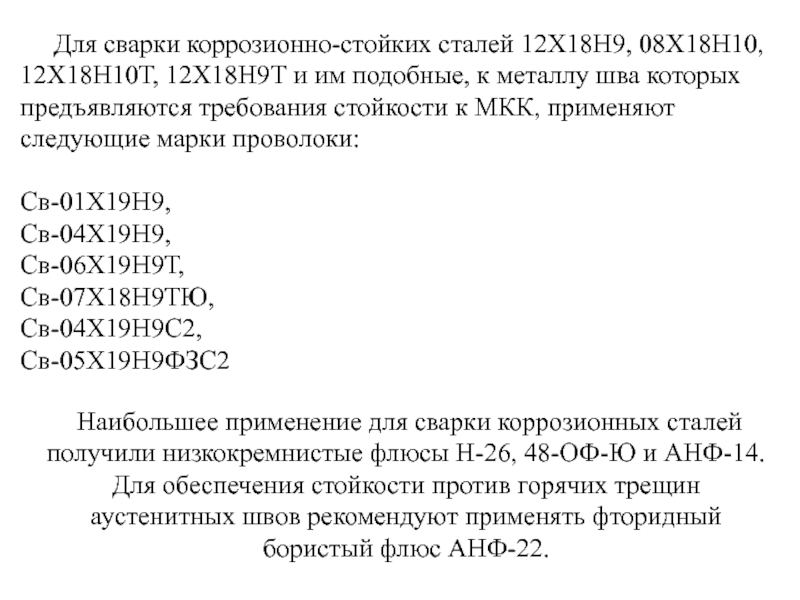

Слайд 57 Для сварки коррозионно-стойких сталей 12Х18Н9, 08Х18Н10, 12Х18Н10Т, 12Х18Н9Т

и им подобные, к металлу шва которых предъявляются требования стойкости к МКК, применяют следующие марки проволоки:

Св-01Х19Н9,
Св-04Х19Н9,
Св-06Х19Н9Т,
Св-07Х18Н9ТЮ,
Св-04Х19Н9С2,
Св-05Х19Н9ФЗС2

Наибольшее применение для сварки коррозионных сталей получили низкокремнистые флюсы Н-26, 48-ОФ-Ю и АНФ-14. Для обеспечения стойкости против горячих трещин аустенитных швов рекомендуют применять фторидный бористый флюс АНФ-22.

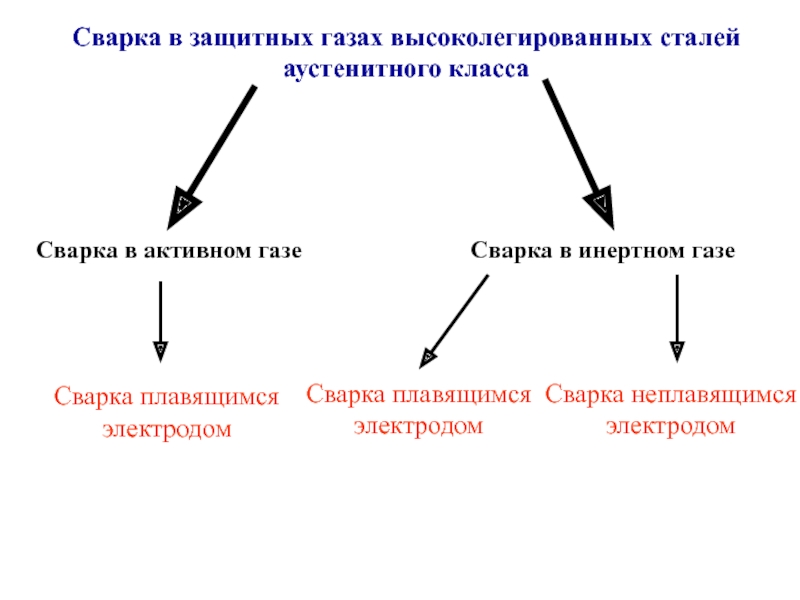

Слайд 58Сварка в защитных газах высоколегированных сталей аустенитного класса
Сварка в активном газе
Сварка

в инертном газе

Сварка плавящимся электродом

Сварка плавящимся электродом

Сварка неплавящимся электродом

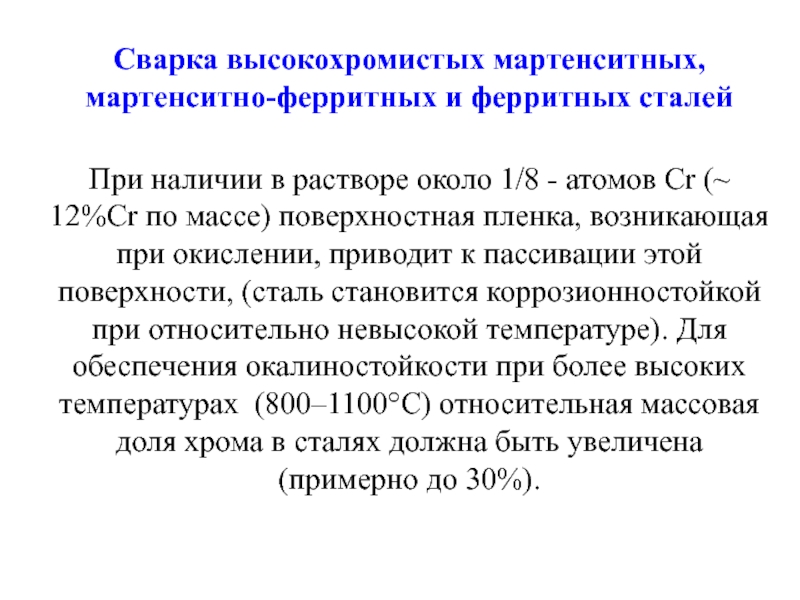

Слайд 59Сварка высокохромистых мартенситных, мартенситно-ферритных и ферритных сталей
При наличии в растворе

около 1/8 - атомов Cr (~ 12%Cr по массе) поверхностная пленка, возникающая при окислении, приводит к пассивации этой поверхности, (сталь ста­новится коррозионностойкой при относительно невысокой температуре). Для обеспечения окалиностойкости при более высоких темпера­турах (800–1100°С) относительная массовая доля хрома в сталях дол­жна быть увеличена (примерно до 30%).

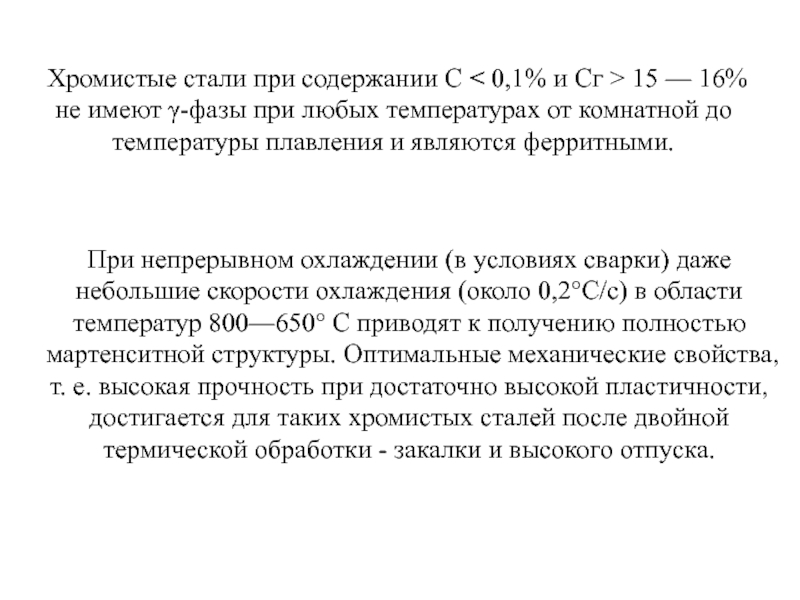

Слайд 60 Хромистые стали при содержании С < 0,1% и Сг >

15 — 16% не имеют γ-фазы при любых температурах от комнатной до температуры плавления и являются ферритными.

При непрерывном охлаждении (в условиях сварки) даже небольшие скорости охлажде­ния (около 0,2°С/с) в области температур 800—650° С приводят к получению полностью мартенситной структуры. Оптимальные механические свойства, т. е. высокая прочность при достаточно высокой пластичности, достигается для таких хромистых сталей после двойной термической обработки - закалки и высокого отпуска.

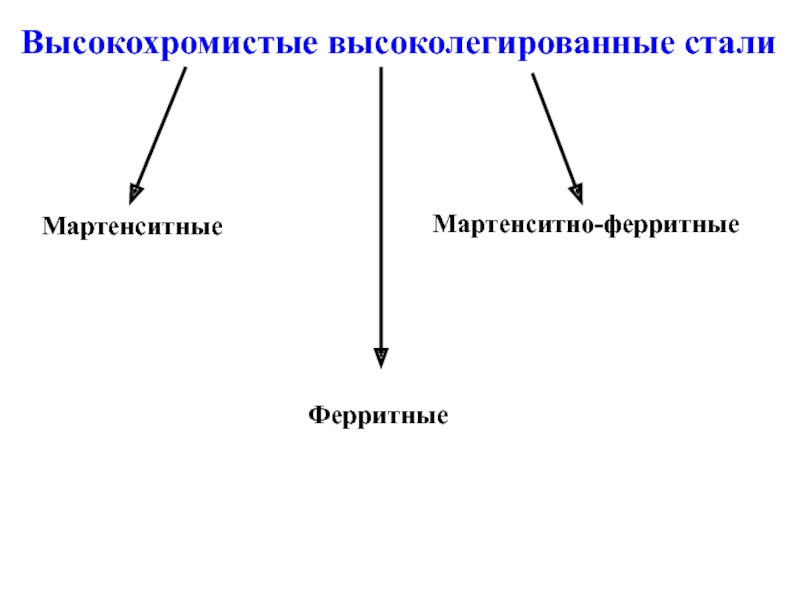

Слайд 61Высокохромистые высоколегированные стали
Мартенситные
Мартенситно-ферритные
Ферритные

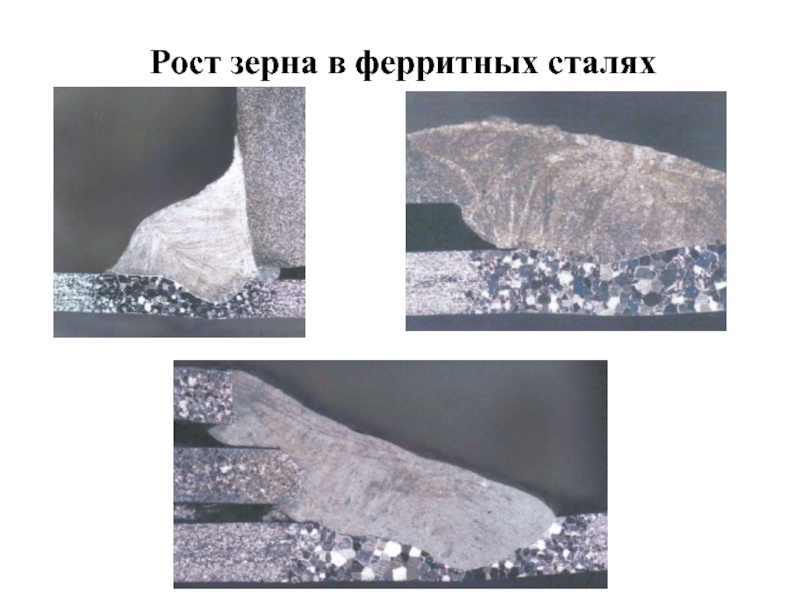

Слайд 62Рост зерна в ферритных сталях
