Система запуска без ключа презентация

Содержание

Слайд 1Система запуска без ключа

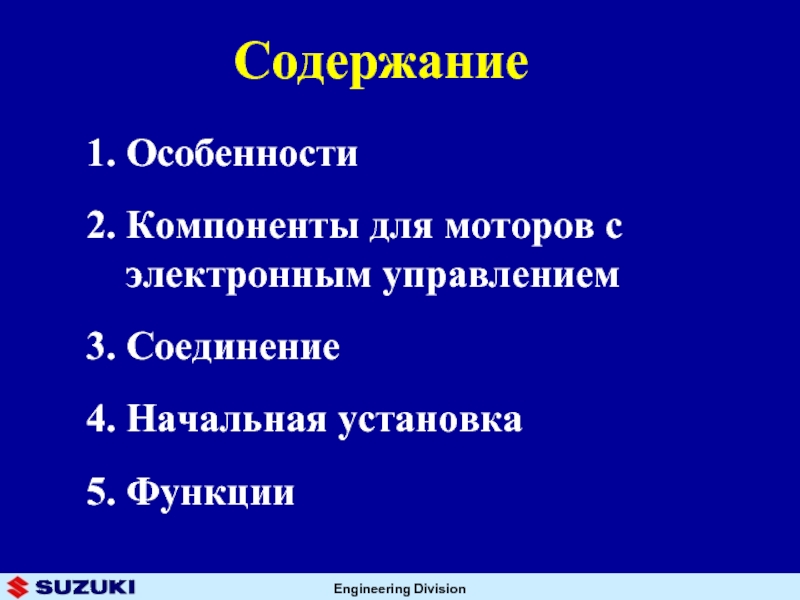

Слайд 2Содержание
1. Особенности
2. Компоненты для моторов с электронным управлением
3. Соединение
4. Начальная

установка
5. Функции

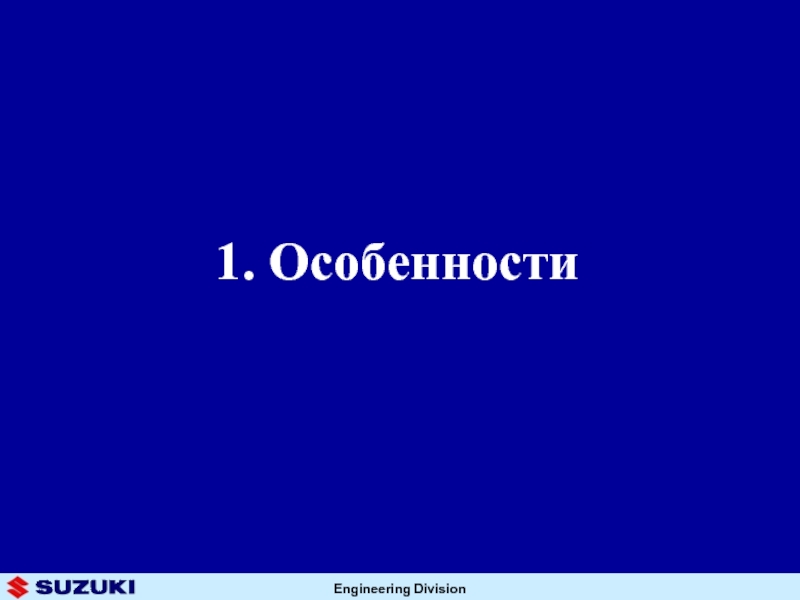

Слайд 31. Особенности

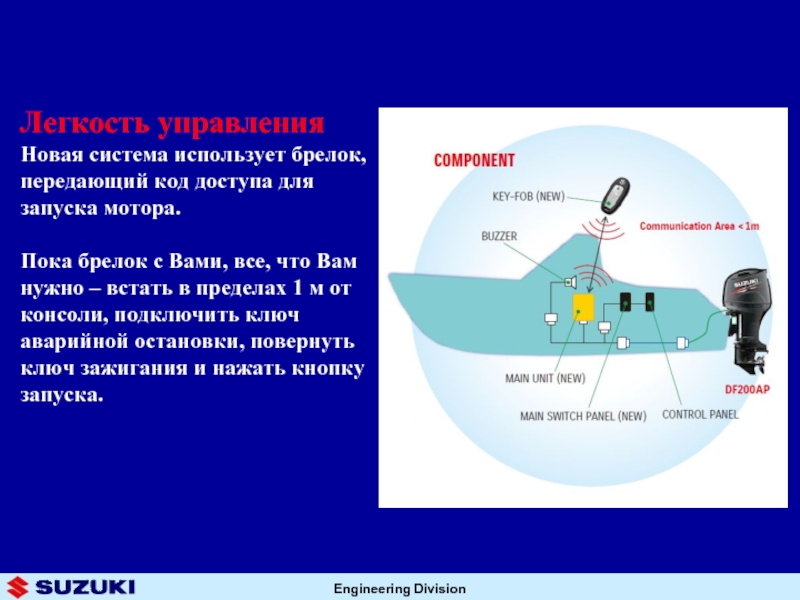

Слайд 4Легкость управления
Новая система использует брелок, передающий код доступа для запуска мотора.



Пока брелок с Вами, все, что Вам нужно – встать в пределах 1 м от консоли, подключить ключ аварийной остановки, повернуть ключ зажигания и нажать кнопку запуска.

Слайд 5Водозащитный плавающий брелок
Брелок легко хранить в кармане. Даже если катер перевернется,

Вы сможете его найти, поскольку он водозащитный и плавающий.

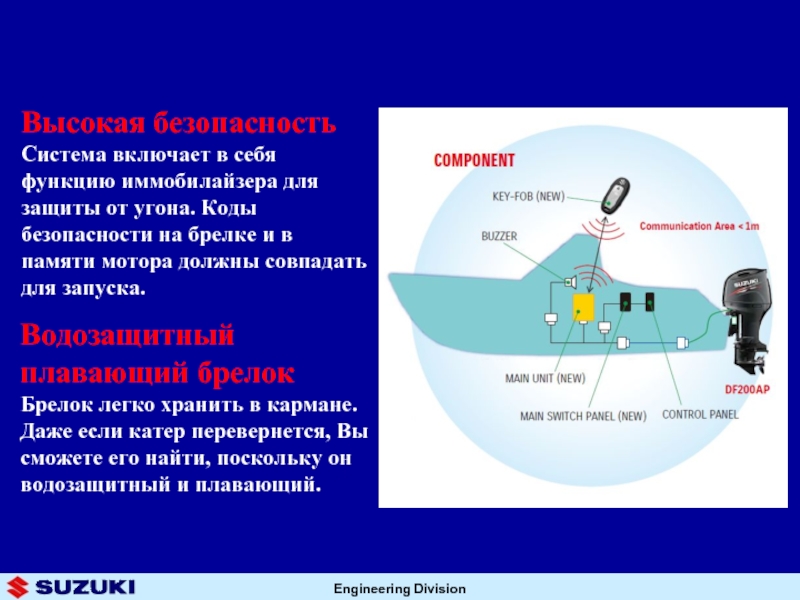

Высокая безопасность
Система включает в себя функцию иммобилайзера для защиты от угона. Коды безопасности на брелке и в памяти мотора должны совпадать для запуска.


Слайд 6

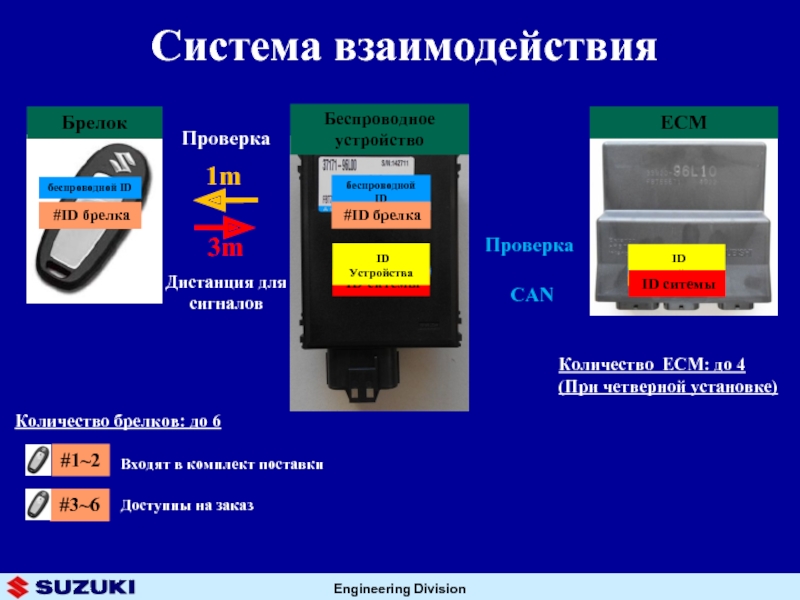

Система взаимодействия
Беспроводное устройство
ID ситемы
ID Устройства
беспроводной ID
#ID брелка
#ID

брелка

беспроводной ID

Проверка

CAN

Проверка





Дистанция для сигналов

Входят в комплект поставки

Доступны на заказ

Брелок

Количество брелков: до 6

Количество ECM: до 4 (При четверной установке)

ECM

ID Устройства

ID ситемы


1m

3m


Слайд 72. Компоненты для моторов с электронным управлением

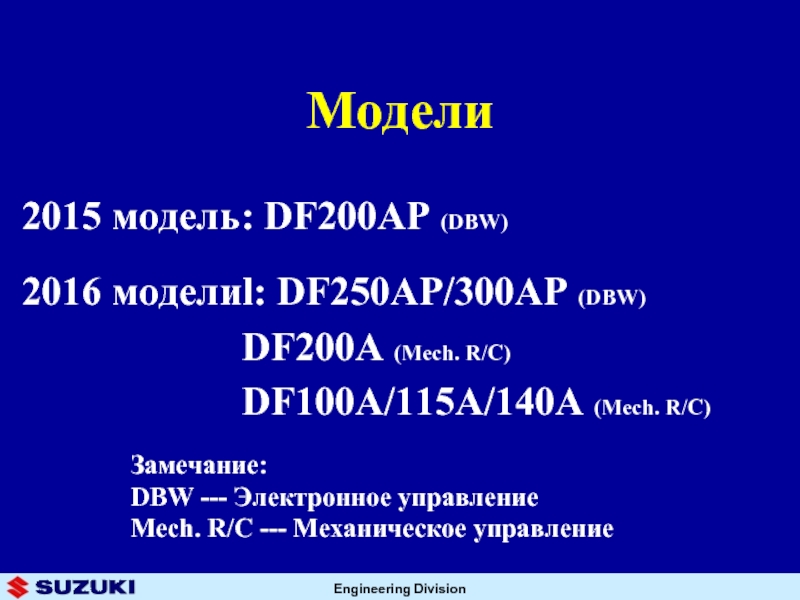

Слайд 8Модели
2015 модель: DF200AP (DBW)
2016 моделиl: DF250AP/300AP (DBW)

DF200A (Mech. R/C)
DF100A/115A/140A (Mech. R/C)

Замечание:
DBW --- Электронное управление
Mech. R/C --- Механическое управление


Слайд 9Список деталей

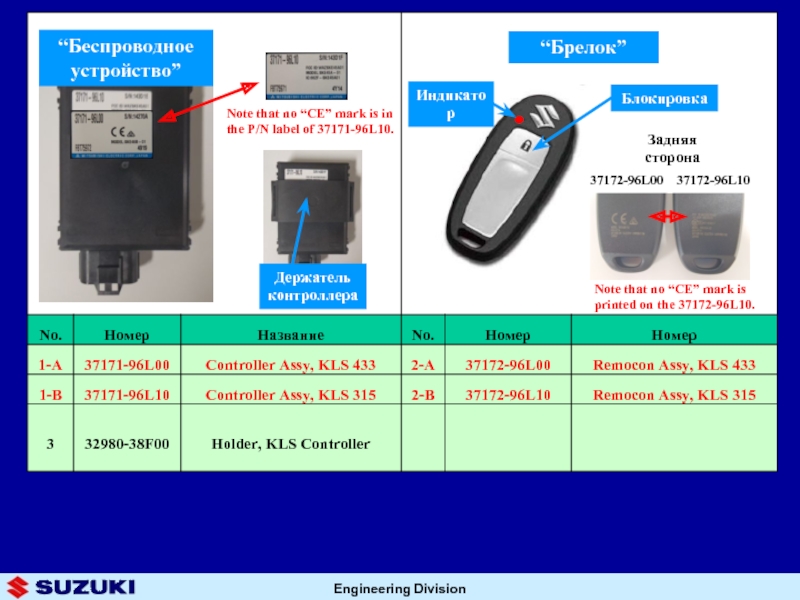

Слайд 10“Беспроводное устройство”
“Брелок”
Note that no “CE” mark is in the P/N label

of 37171-96L10.

Индикатор


Блокировка

Note that no “CE” mark is printed on the 37172-96L10.

Задняя сторона

37172-96L00

37172-96L10

Держатель контроллера

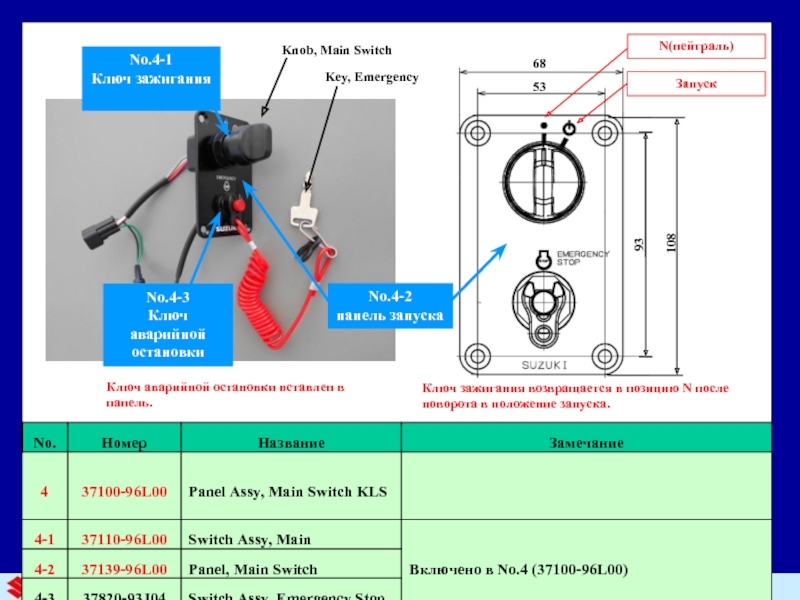

Слайд 11No.4-1

Ключ зажигания

No.4-2 панель запуска

68

53

93

108

Key, Emergency

Запуск

N(нейтраль)

Knob, Main Switch

Ключ зажигания возвращается в позицию N после поворота в положение запуска.

No.4-3 Ключ аварийной остановки

Ключ аварийной остановки вставлен в панель.

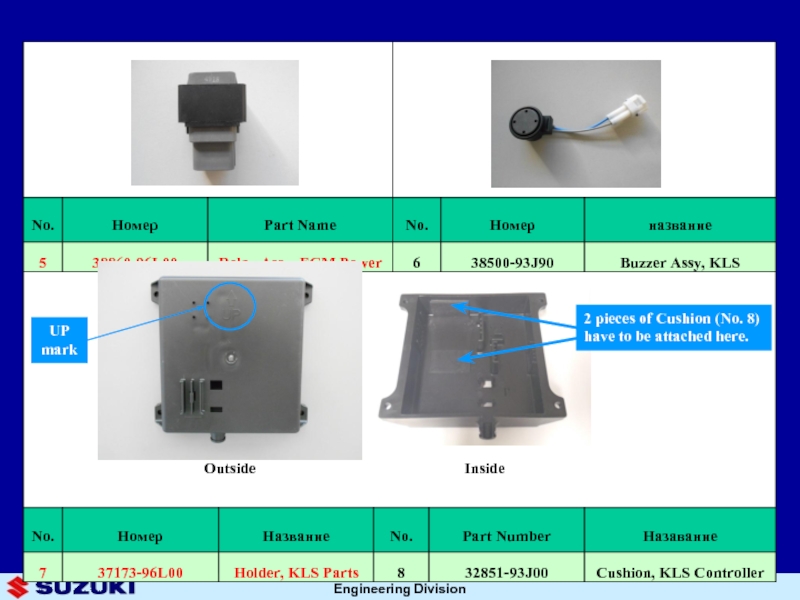

Слайд 12Outside
Inside
2 pieces of Cushion (No. 8) have to be attached here.



UP mark

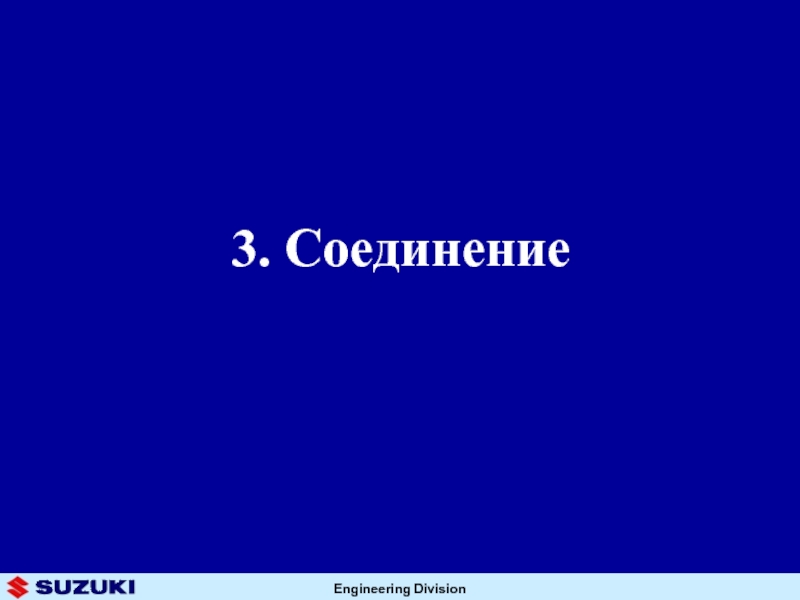

Слайд 143. Соединение


Слайд 15Сборка системы

Зуммер
Контроллер


Реле
Держатель контроллера
Проводка
Провода функции изменения режима
2 Подушкиs
Держатель контроллера


Слайд 16

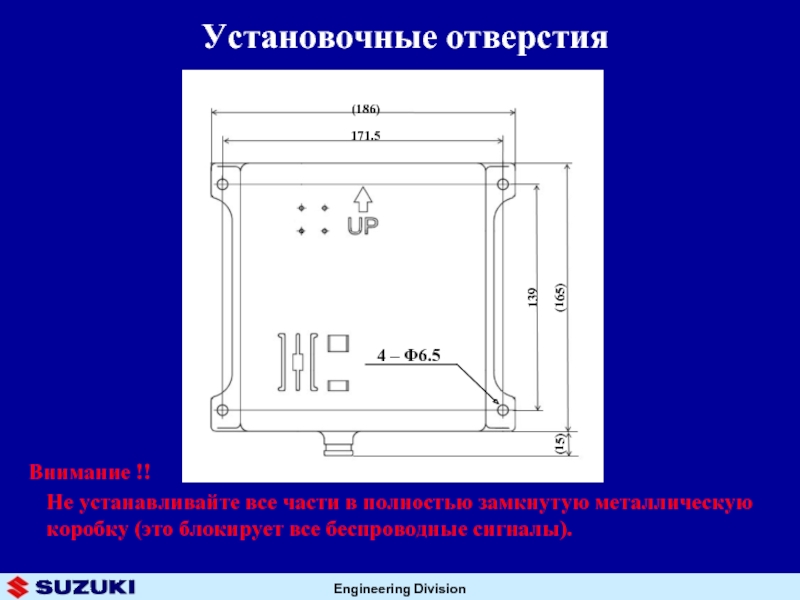

Установочные отверстия
Внимание !!
Не устанавливайте все части в полностью замкнутую

металлическую коробку (это блокирует все беспроводные сигналы).

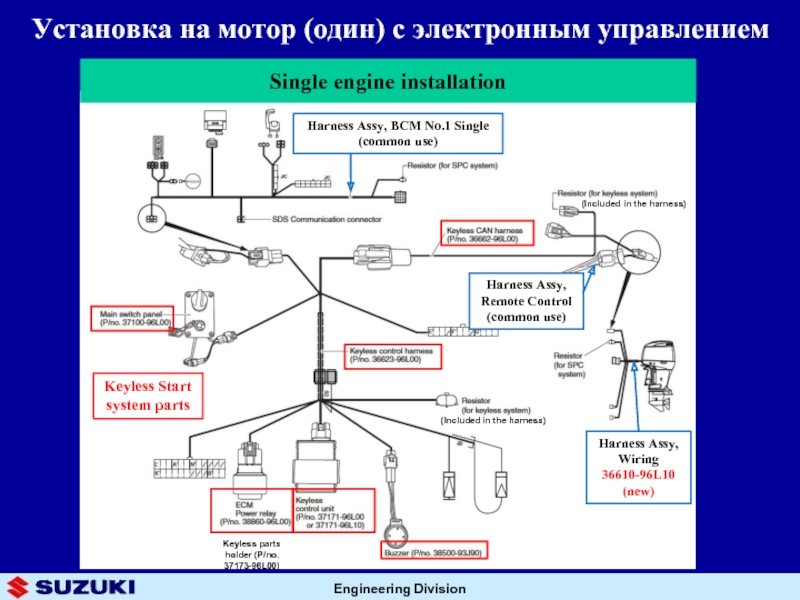

Слайд 17Установка на мотор (один) с электронным управлением

Harness Assy, Wiring
36610-96L10
(new)
Single engine

installation







Harness Assy, Remote Control
(common use)


Harness Assy, BCM No.1 Single
(common use)

Keyless Start system parts

Keyless parts holder (P/no. 37173-96L00)

(Included in the harness)

(Included in the harness)

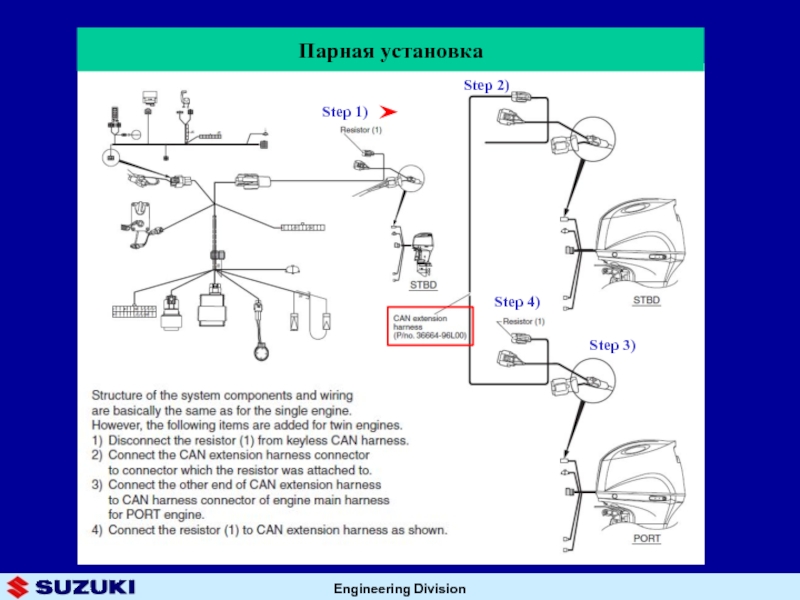

Слайд 18Парная установка

Step 1)
Step 2)
Step 3)
Step 4)

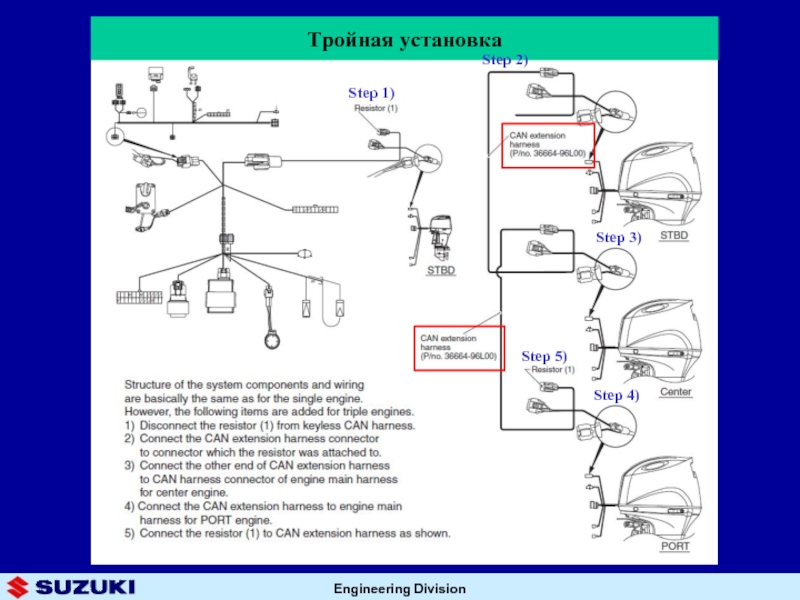

Слайд 19

Тройная установка
Step 1)
Step 2)
Step 3)
Step 4)
Step 5)

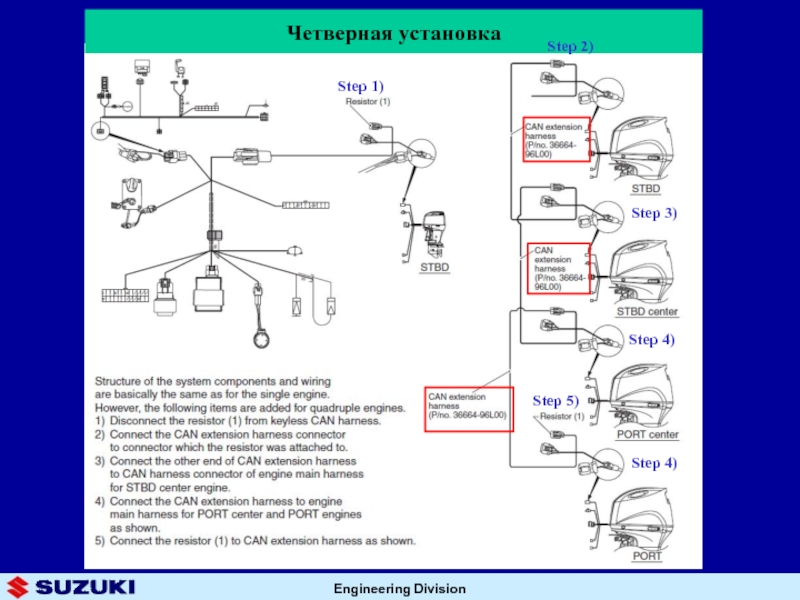

Слайд 20Четверная установка



Step 1)
Step 2)
Step 3)
Step 4)
Step 4)
Step 5)

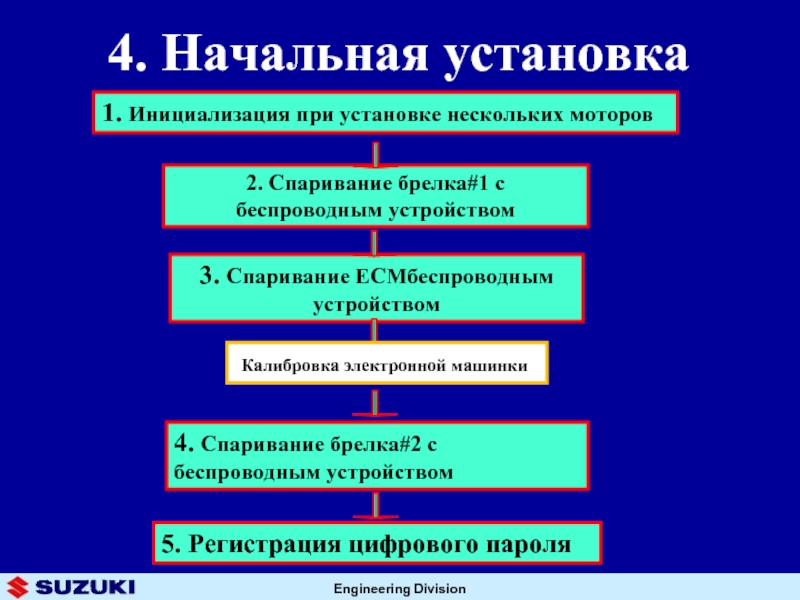

Слайд 214. Начальная установка

1. Инициализация при установке нескольких моторов
2. Спаривание брелка#1

с беспроводным устройством

3. Спаривание ECMбеспроводным устройством

5. Регистрация цифрового пароля




4. Спаривание брелка#2 с беспроводным устройством

Калибровка электронной машинки




Слайд 22

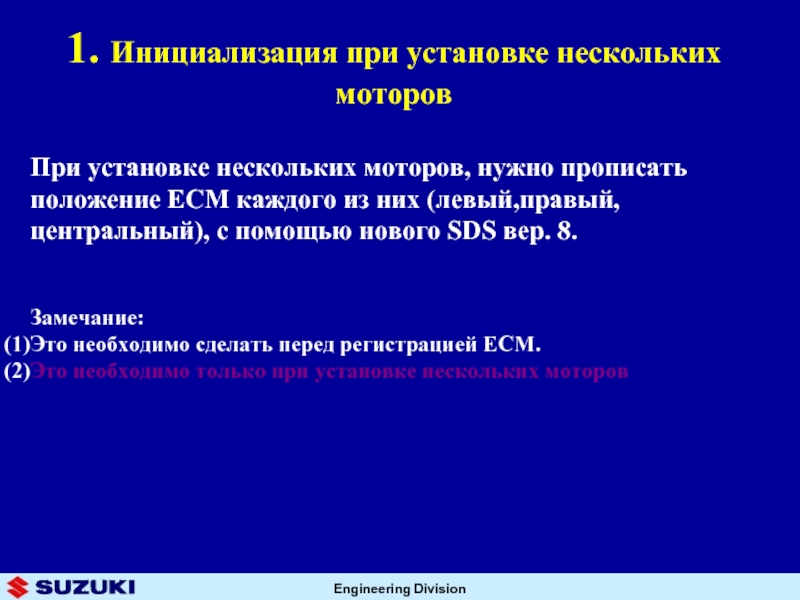

1. Инициализация при установке нескольких моторов
При установке нескольких моторов, нужно прописать

положение ЕСМ каждого из них (левый,правый, центральный), с помощью нового SDS вер. 8.


Замечание:
Это необходимо сделать перед регистрацией ЕСМ.
Это необходимо только при установке нескольких моторов

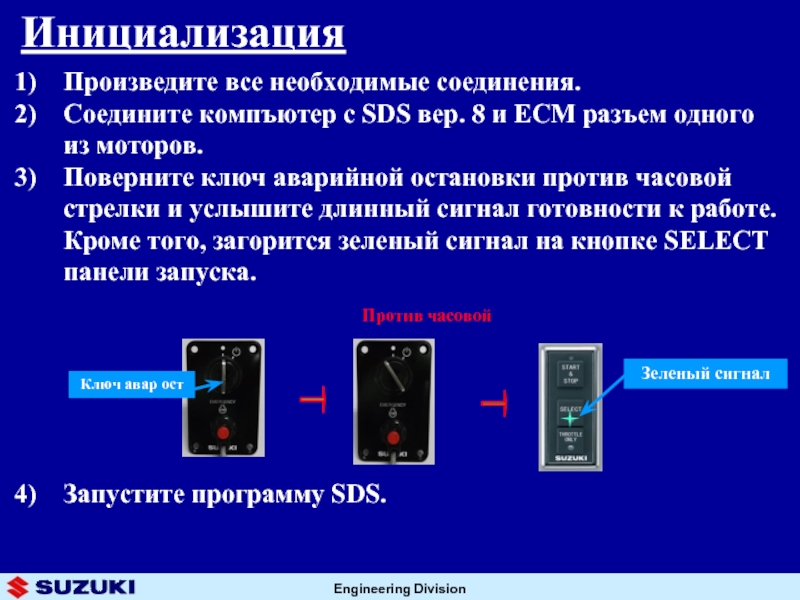

Слайд 23
Инициализация
Произведите все необходимые соединения.
Соедините компъютер с SDS вер. 8 и ECM

разъем одного из моторов.
Поверните ключ аварийной остановки против часовой стрелки и услышите длинный сигнал готовности к работе. Кроме того, загорится зеленый сигнал на кнопке SELECT панели запуска.






Запустите программу SDS.





Зеленый сигнал

Против часовой

Ключ авар ост

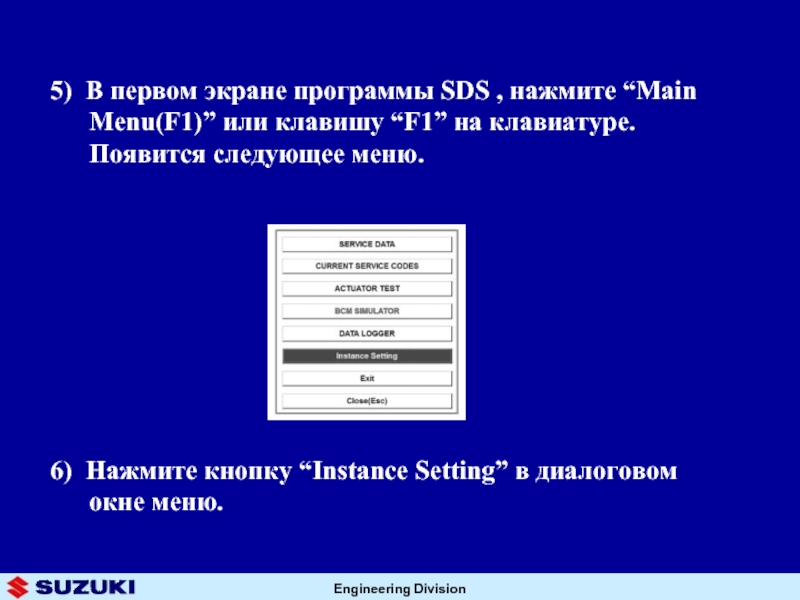

Слайд 245) В первом экране программы SDS , нажмите “Main Menu(F1)” или

клавишу “F1” на клавиатуре. Появится следующее меню.









6) Нажмите кнопку “Instance Setting” в диалоговом окне меню.

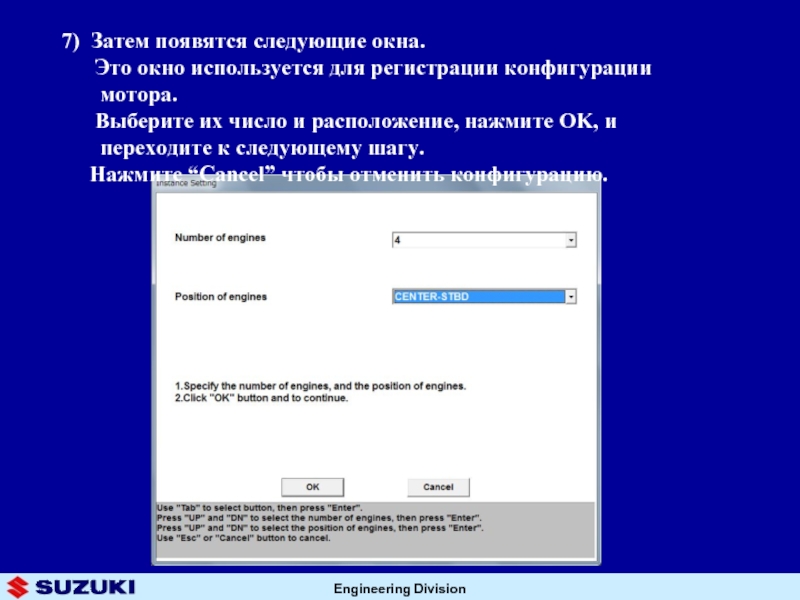

Слайд 25
7) Затем появятся следующие окна.
Это окно используется для

регистрации конфигурации мотора.
Выберите их число и расположение, нажмите OK, и переходите к следующему шагу.
Нажмите “Cancel” чтобы отменить конфигурацию.

Слайд 26

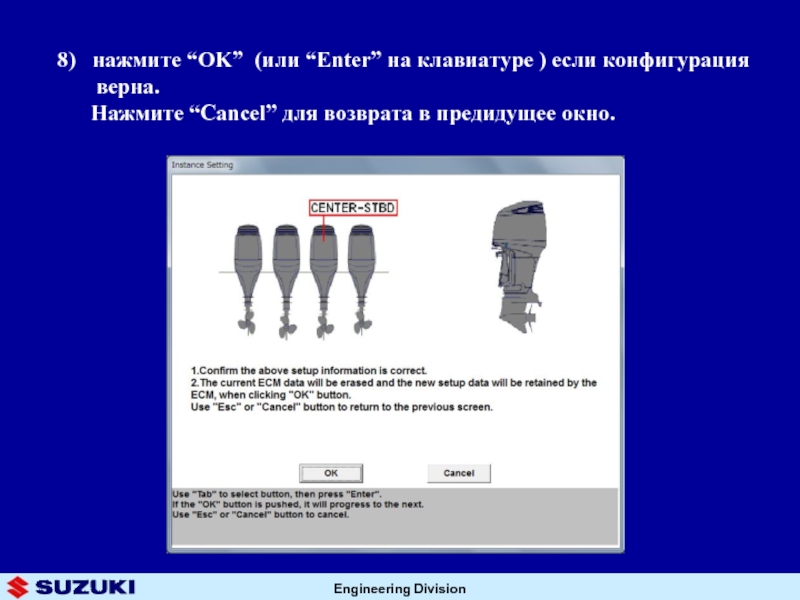

8) нажмите “OK” (или “Enter” на клавиатуре ) если конфигурация

верна.
Нажмите “Cancel” для возврата в предидущее окно.

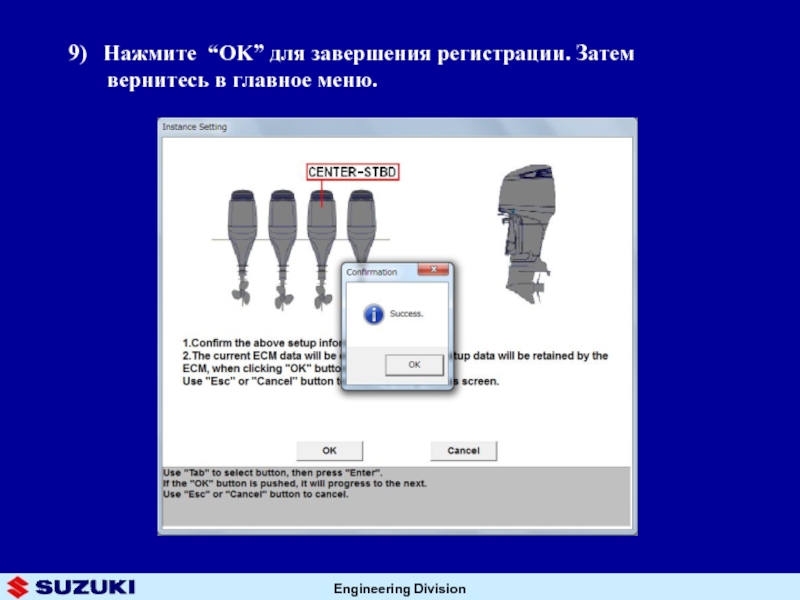

Слайд 27
9) Нажмите “OK” для завершения регистрации. Затем вернитесь в главное

меню.

Слайд 28

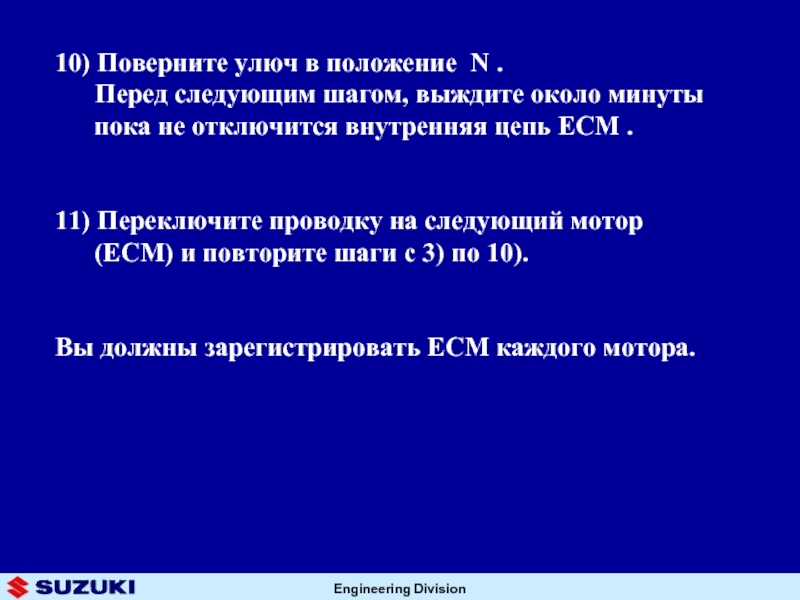

10) Поверните улюч в положение N .
Перед следующим

шагом, выждите около минуты пока не отключится внутренняя цепь ECM .


11) Переключите проводку на следующий мотор (ECM) и повторите шаги с 3) по 10).


Вы должны зарегистрировать ЕСМ каждого мотора.

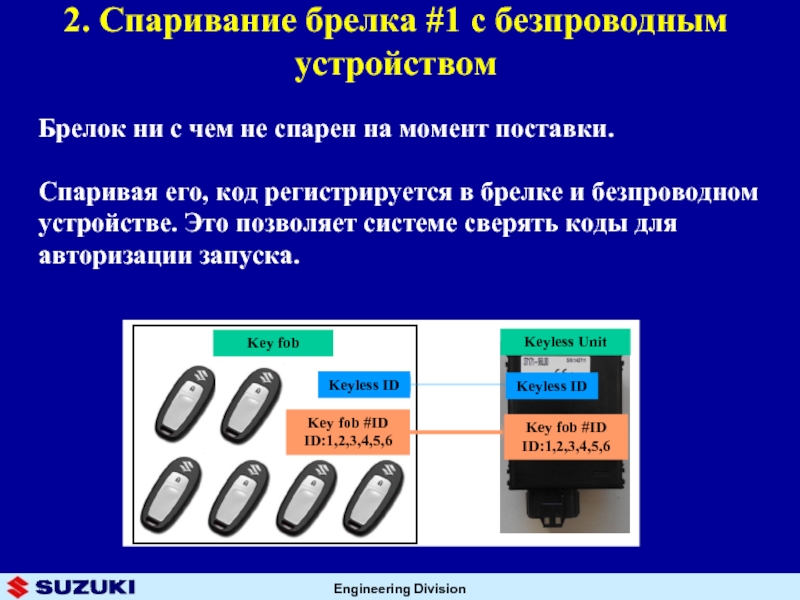

Слайд 292. Спаривание брелка #1 с безпроводным устройством
Брелок ни с чем не

спарен на момент поставки.

Спаривая его, код регистрируется в брелке и безпроводном устройстве. Это позволяет системе сверять коды для авторизации запуска.

Слайд 30

Завершите соединения.
Держите брелок в пределах 1 м от безпроводного устройства.
Поверните

ключ в положение ON/OFF и нажмите кнопку lock на брелке, пока красный индикатор на брелке не загорится на 10 секунд.
Зуммер выдаст короткий и длинный сигналы и на брелке загорится красный индикатор.



Брелок #1 спарен.

Процедура спаривания брелка #1


Слайд 31

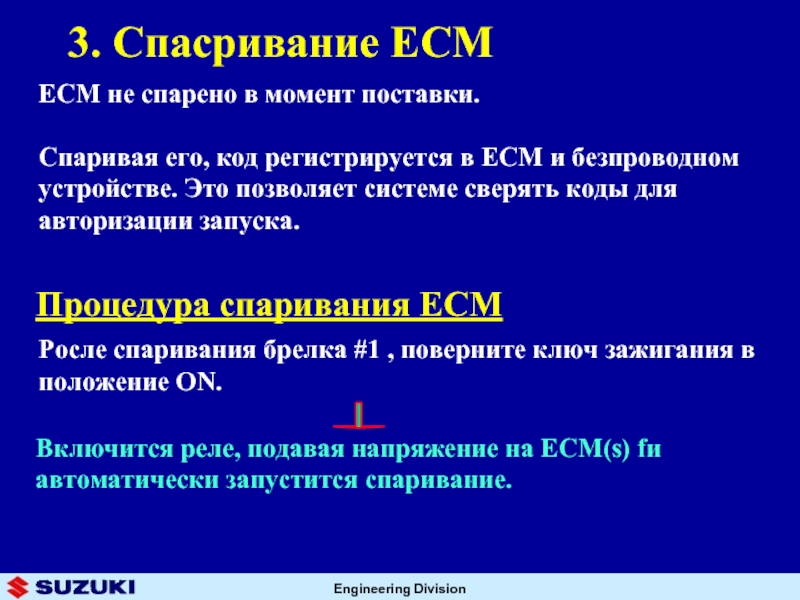

3. Спасривание ECM
ECM не спарено в момент поставки.

Спаривая его, код регистрируется

в ЕСМ и безпроводном устройстве. Это позволяет системе сверять коды для авторизации запуска.

Процедура спаривания ECM

Включится реле, подавая напряжение на ECM(s) fи автоматически запустится спаривание.


Росле спаривания брелка #1 , поверните ключ зажигания в положение ON.




Слайд 32

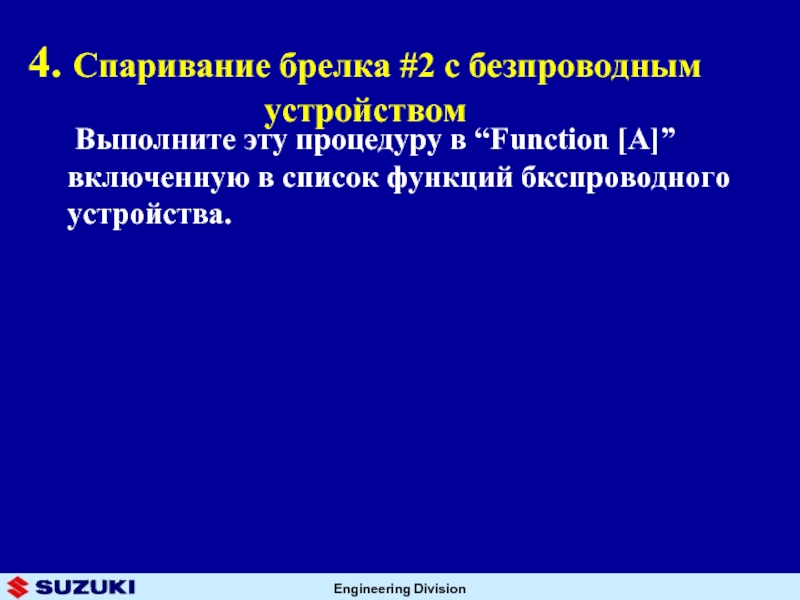

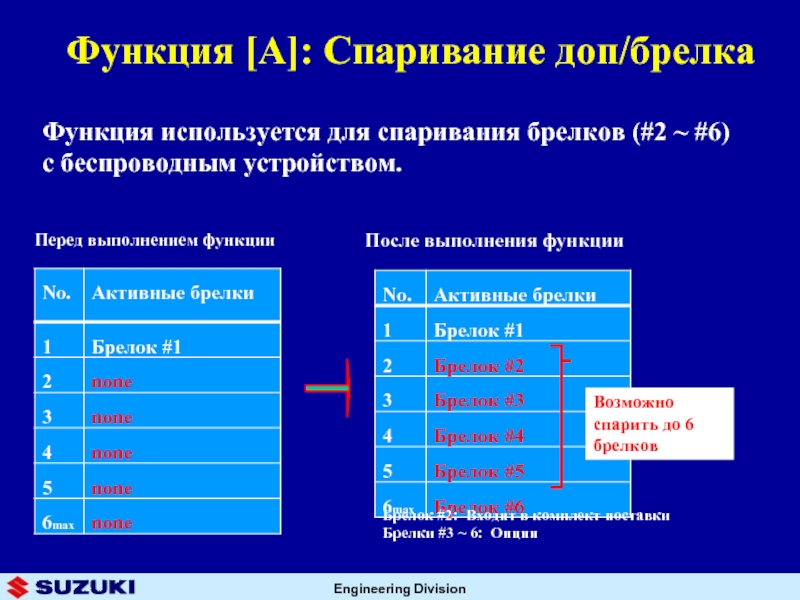

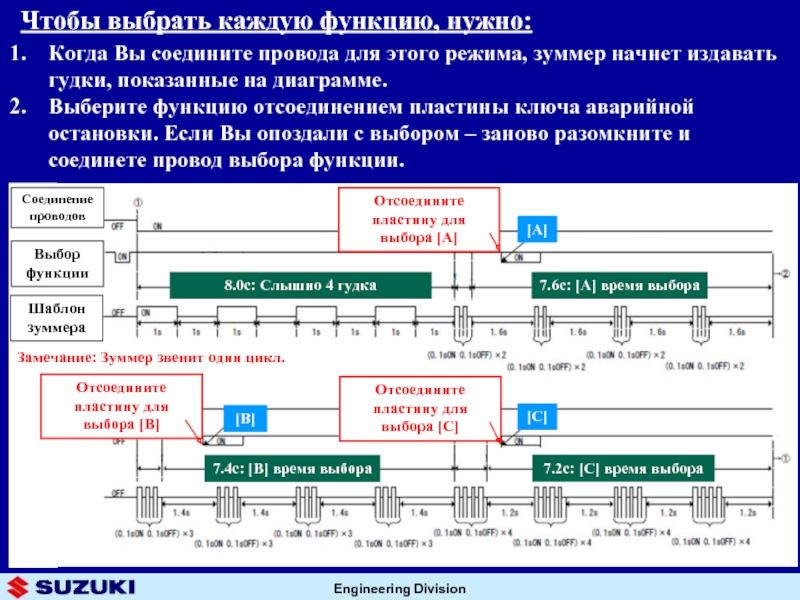

Выполните эту процедуру в “Function [A]” включенную в список функций

бкспроводного устройства.


4. Спаривание брелка #2 с безпроводным устройством

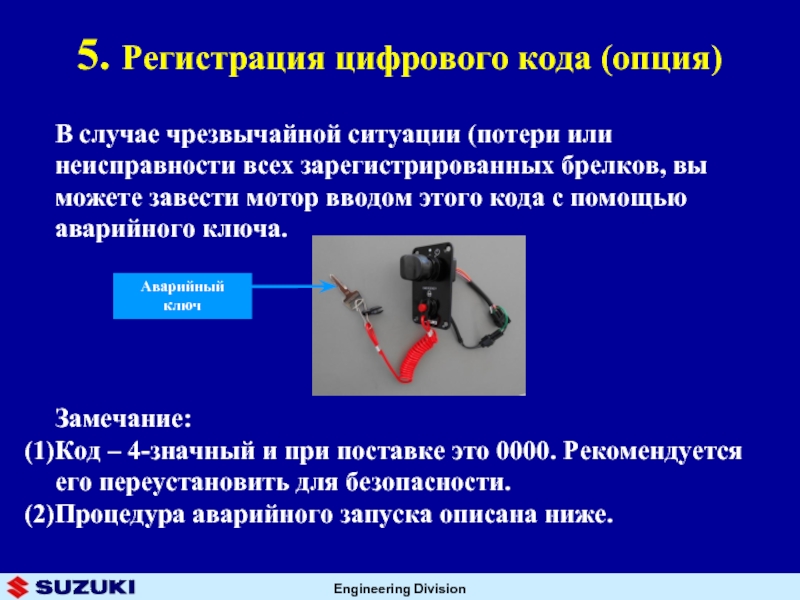

Слайд 33В случае чрезвычайной ситуации (потери или неисправности всех зарегистрированных брелков, вы

можете завести мотор вводом этого кода с помощью аварийного ключа.





Замечание:
Код – 4-значный и при поставке это 0000. Рекомендуется его переустановить для безопасности.
Процедура аварийного запуска описана ниже.


Аварийный ключ

5. Регистрация цифрового кода (опция)

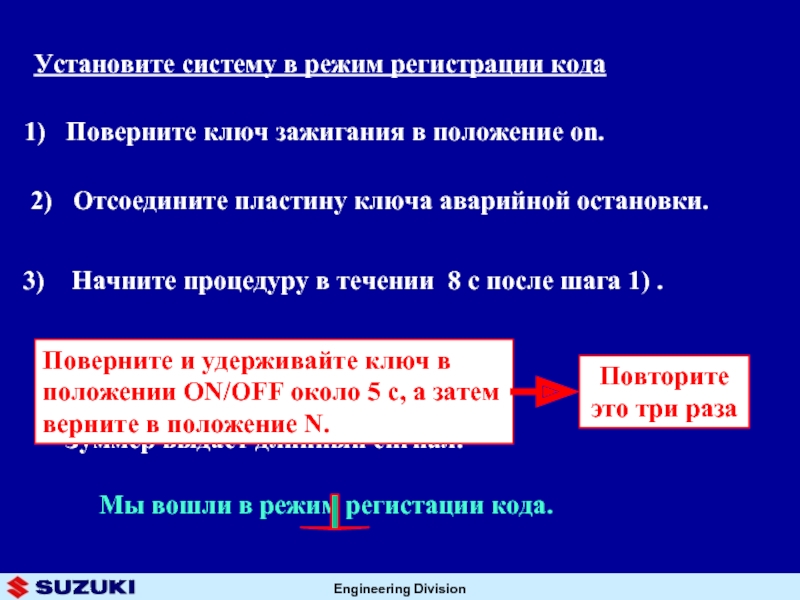

Слайд 34
1) Поверните ключ зажигания в положение on.
2) Отсоедините

пластину ключа аварийной остановки.

Начните процедуру в течении 8 с после шага 1) .




Зуммер выдаст длинный сигнал.


Мы вошли в режим регистации кода.

Установите систему в режим регистрации кода

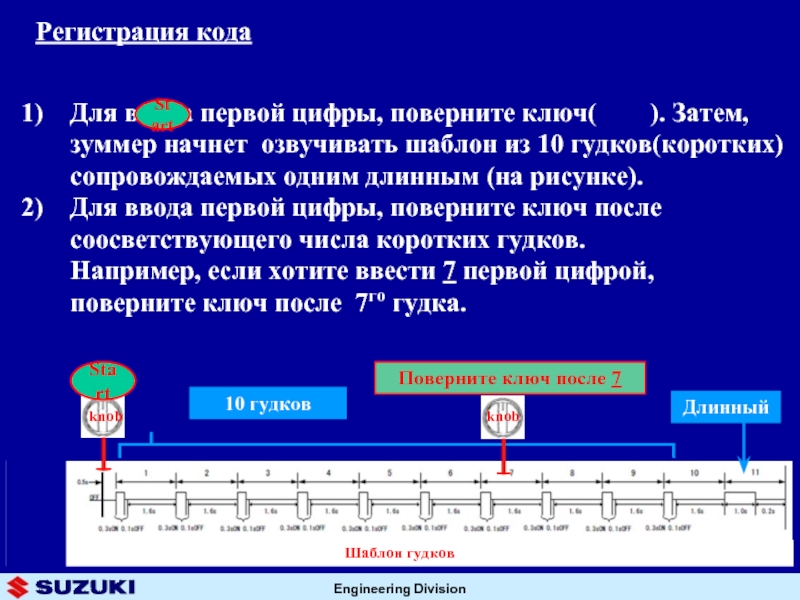

Слайд 35Для ввода первой цифры, поверните ключ( ). Затем,

зуммер начнет озвучивать шаблон из 10 гудков(коротких) сопровождаемых одним длинным (на рисунке).
Для ввода первой цифры, поверните ключ после соосветствующего числа коротких гудков.
Например, если хотите ввести 7 первой цифрой, поверните ключ после 7го гудка.

Регистрация кода


Start

Start

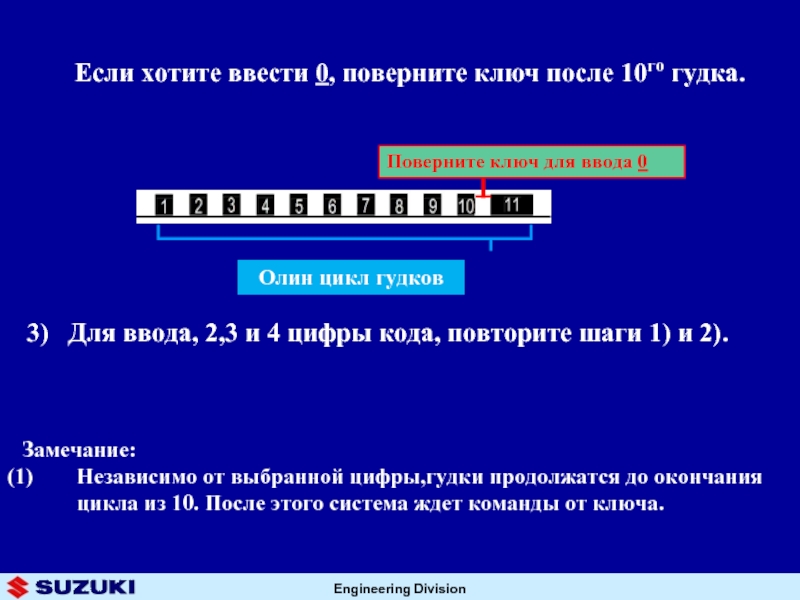

Слайд 36
Замечание:
Независимо от выбранной цифры,гудки продолжатся до окончания цикла из 10.

После этого система ждет команды от ключа.

Если хотите ввести 0, поверните ключ после 10го гудка.

3) Для ввода, 2,3 и 4 цифры кода, повторите шаги 1) и 2).

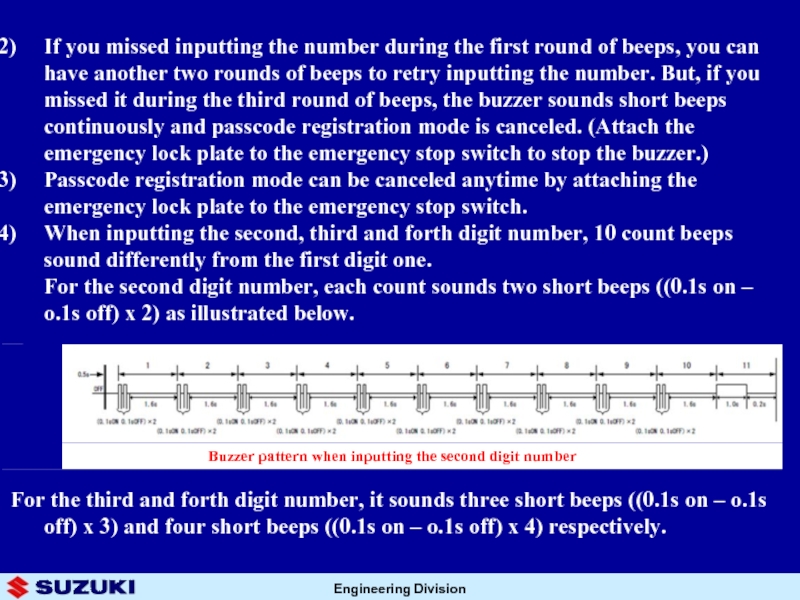

Слайд 37If you missed inputting the number during the first round of

beeps, you can have another two rounds of beeps to retry inputting the number. But, if you missed it during the third round of beeps, the buzzer sounds short beeps continuously and passcode registration mode is canceled. (Attach the emergency lock plate to the emergency stop switch to stop the buzzer.)
Passcode registration mode can be canceled anytime by attaching the emergency lock plate to the emergency stop switch.
When inputting the second, third and forth digit number, 10 count beeps sound differently from the first digit one.
For the second digit number, each count sounds two short beeps ((0.1s on – o.1s off) x 2) as illustrated below.






For the third and forth digit number, it sounds three short beeps ((0.1s on – o.1s off) x 3) and four short beeps ((0.1s on – o.1s off) x 4) respectively.

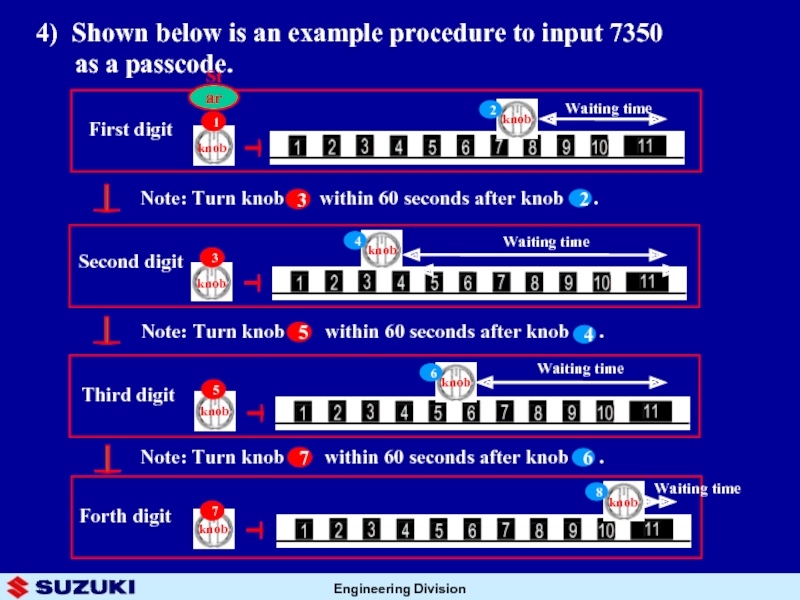

Слайд 384) Shown below is an example procedure to input 7350 as

a passcode.

Note: Turn knob within 60 seconds after knob .

Waiting time

Waiting time

Waiting time

Start




Waiting time


Слайд 39

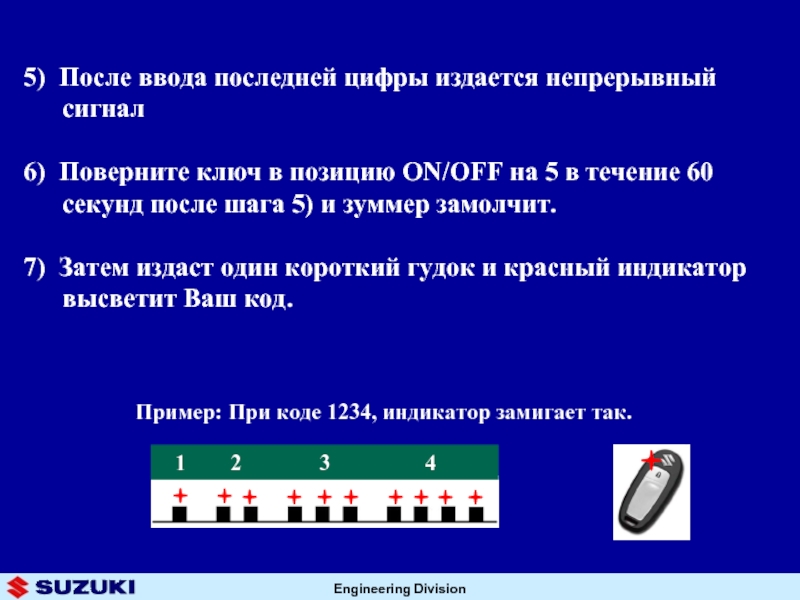

5) После ввода последней цифры издается непрерывный сигнал

6) Поверните ключ в

позицию ON/OFF на 5 в течение 60 секунд после шага 5) и зуммер замолчит.

7) Затем издаст один короткий гудок и красный индикатор высветит Ваш код.

Пример: При коде 1234, индикатор замигает так.


Слайд 40

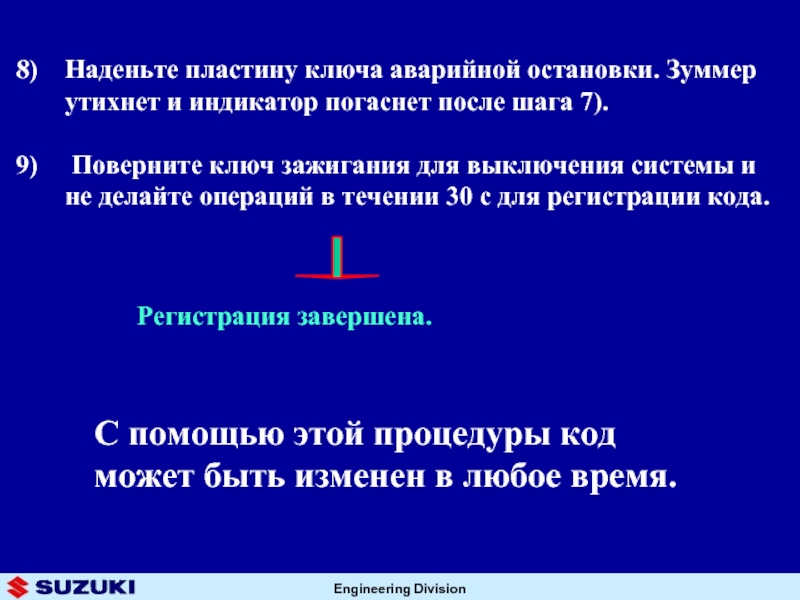

Наденьте пластину ключа аварийной остановки. Зуммер утихнет и индикатор погаснет после

шага 7).

Поверните ключ зажигания для выключения системы и не делайте операций в течении 30 с для регистрации кода.



С помощью этой процедуры код может быть изменен в любое время.


Регистрация завершена.


Слайд 41
Присоедините пластину ключа аврийной остановки и включите зажигание.
В течение 8 с

после этого начните процедуру.




3) После одного короткого гудка, замигает индикатор на брелке. Посмотрите код, который будет мигать.






Индикатор будет мигать до выключения зажигания.

Подтверждение кода

Если Вы забыли код, проделайте следующее.

Пример: Код 1234

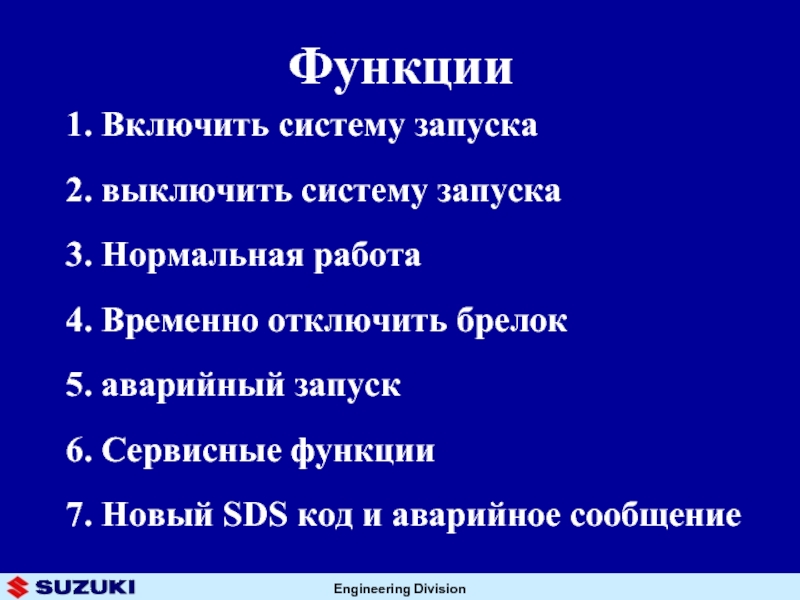

Слайд 42Функции

1. Включить систему запуска
2. выключить систему запуска
3. Нормальная работа
4. Временно

отключить брелок
5. аварийный запуск

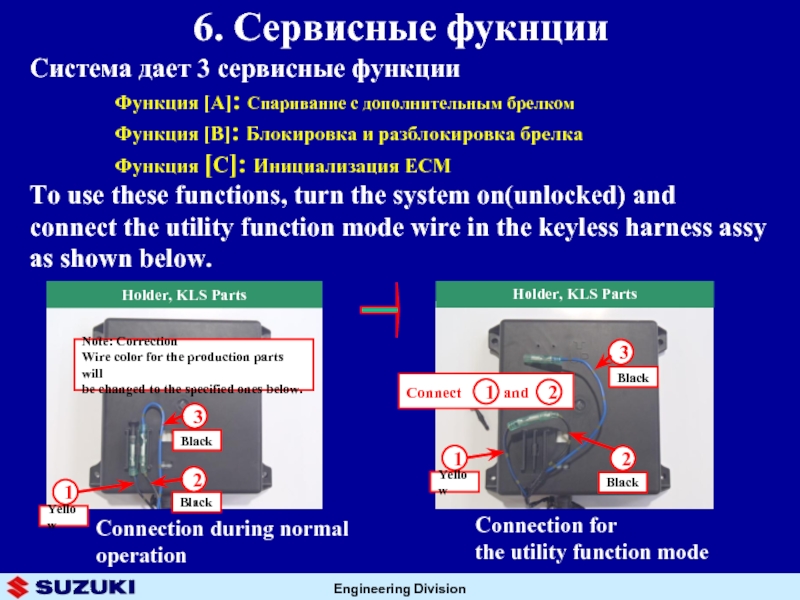

6. Сервисные функции

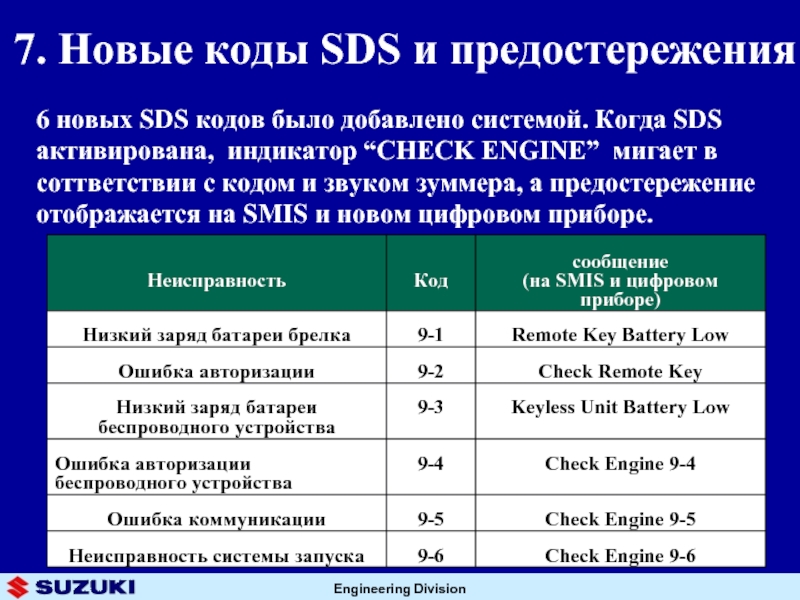

7. Новый SDS код и аварийное сообщение

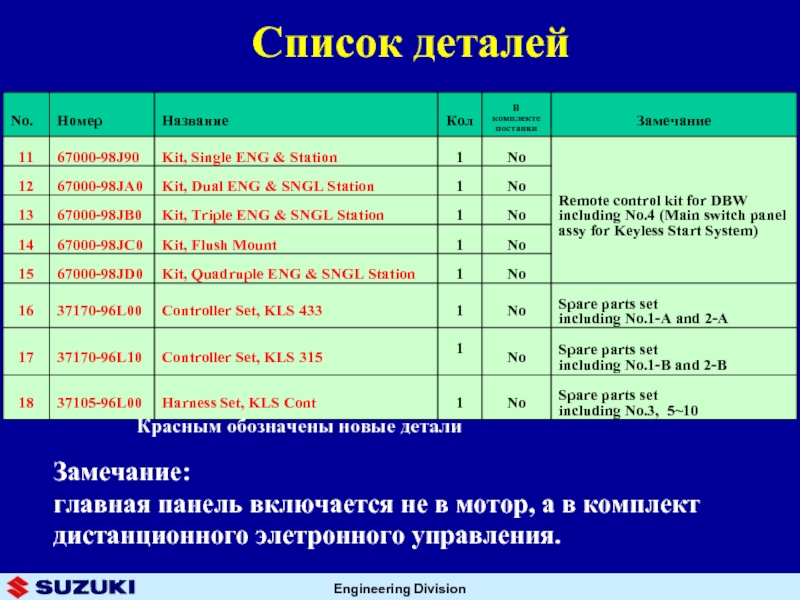

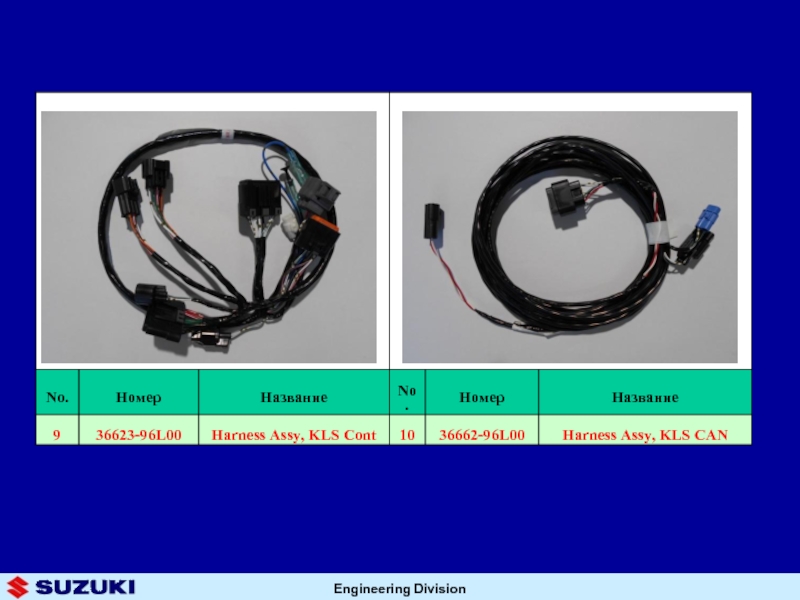

Слайд 43Список деталей
Красным обозначены новые детали
Замечание:

главная панель включается не в мотор, а в комплект дистанционного элетронного управления.

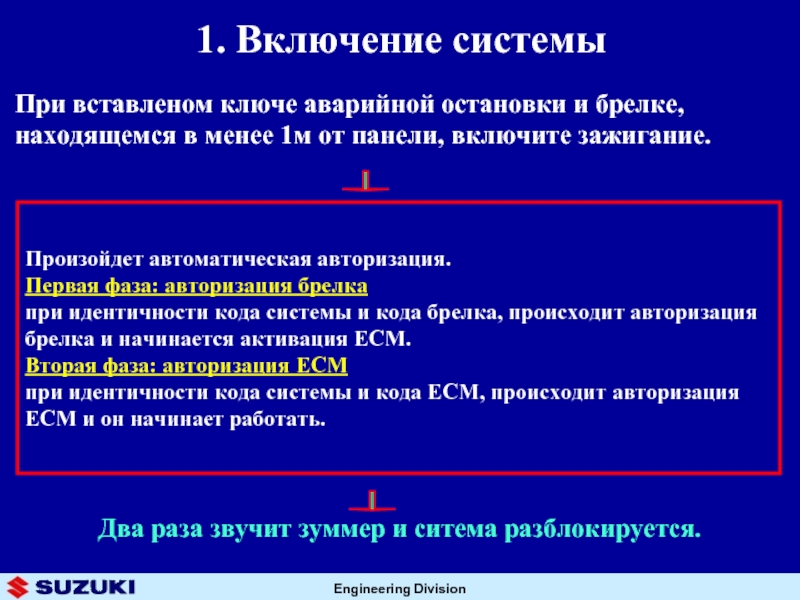

Слайд 441. Включение системы

Произойдет автоматическая авторизация.
Первая фаза: авторизация брелка
при идентичности кода

системы и кода брелка, происходит авторизация брелка и начинается активация ECM.
Вторая фаза: авторизация ECM
при идентичности кода системы и кода ЕСМ, происходит авторизация ЕСМ и он начинает работать.

При вставленом ключе аварийной остановки и брелке, находящемся в менее 1м от панели, включите зажигание.


Два раза звучит зуммер и ситема разблокируется.

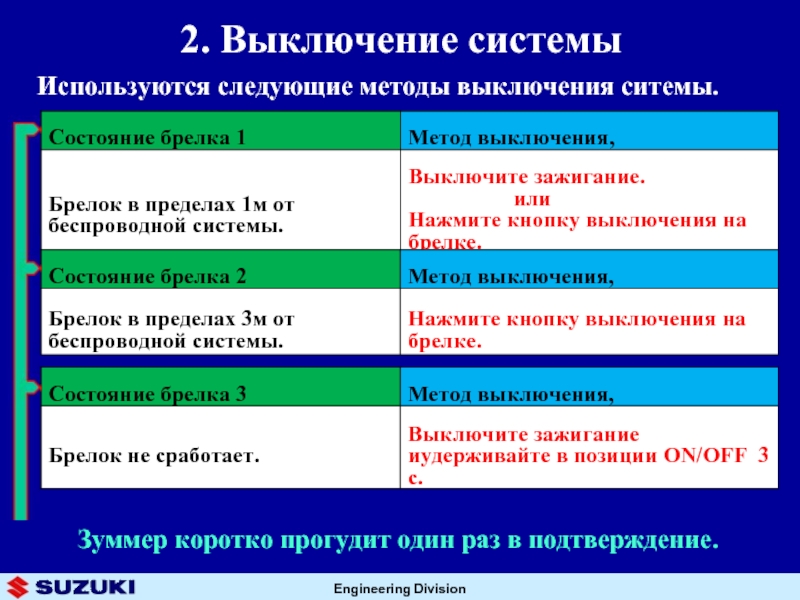

Слайд 452. Выключение системы

Зуммер коротко прогудит один раз в подтверждение.
Используются

следующие методы выключения ситемы.

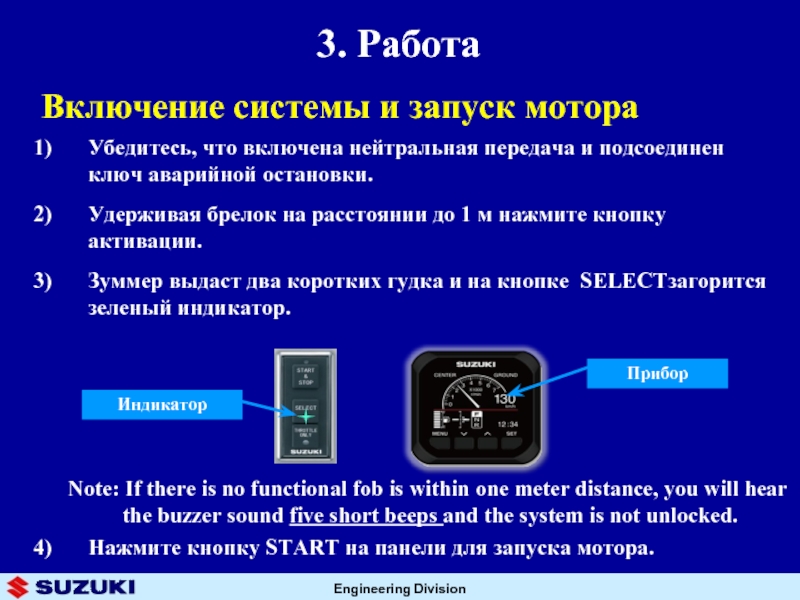

Слайд 463. Работа
Включение системы и запуск мотора
Убедитесь, что включена нейтральная передача и

подсоединен ключ аварийной остановки.
Удерживая брелок на расстоянии до 1 м нажмите кнопку активации.
Зуммер выдаст два коротких гудка и на кнопке SELECTзагорится зеленый индикатор.





Нажмите кнопку START на панели для запуска мотора.

Note: If there is no functional fob is within one meter distance, you will hear the buzzer sound five short beeps and the system is not unlocked.

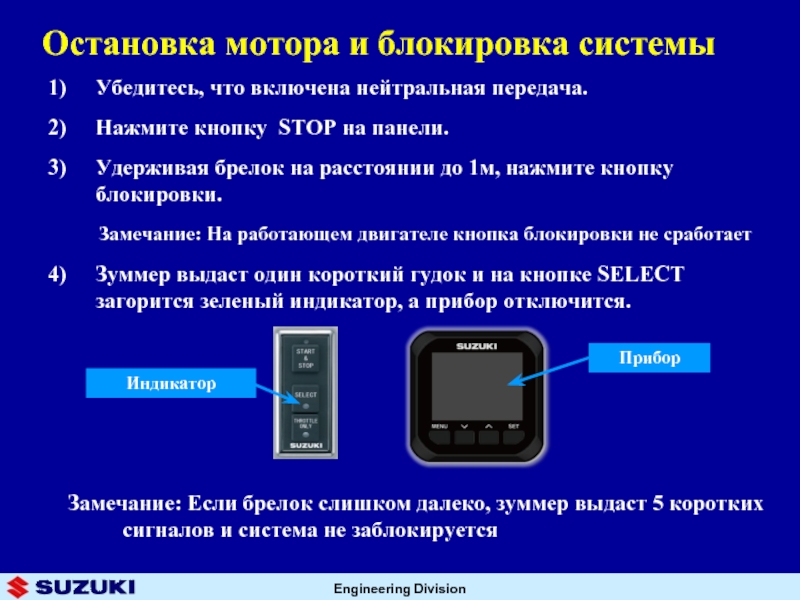

Слайд 47Остановка мотора и блокировка системы
Убедитесь, что включена нейтральная передача.
Нажмите кнопку STOP

на панели.
Удерживая брелок на расстоянии до 1м, нажмите кнопку блокировки.

Зуммер выдаст один короткий гудок и на кнопке SELECT загорится зеленый индикатор, а прибор отключится.


Замечание: На работающем двигателе кнопка блокировки не сработает

Замечание: Если брелок слишком далеко, зуммер выдаст 5 коротких сигналов и система не заблокируется


Слайд 48

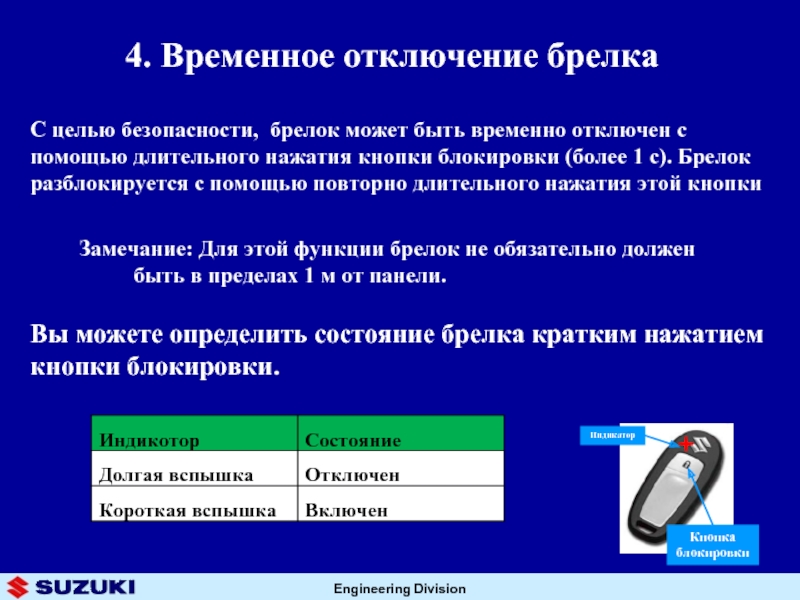

4. Временное отключение брелка
С целью безопасности, брелок может быть временно отключен

с помощью длительного нажатия кнопки блокировки (более 1 с). Брелок разблокируется с помощью повторно длительного нажатия этой кнопки

Замечание: Для этой функции брелок не обязательно должен быть в пределах 1 м от панели.

Вы можете определить состояние брелка кратким нажатием кнопки блокировки.

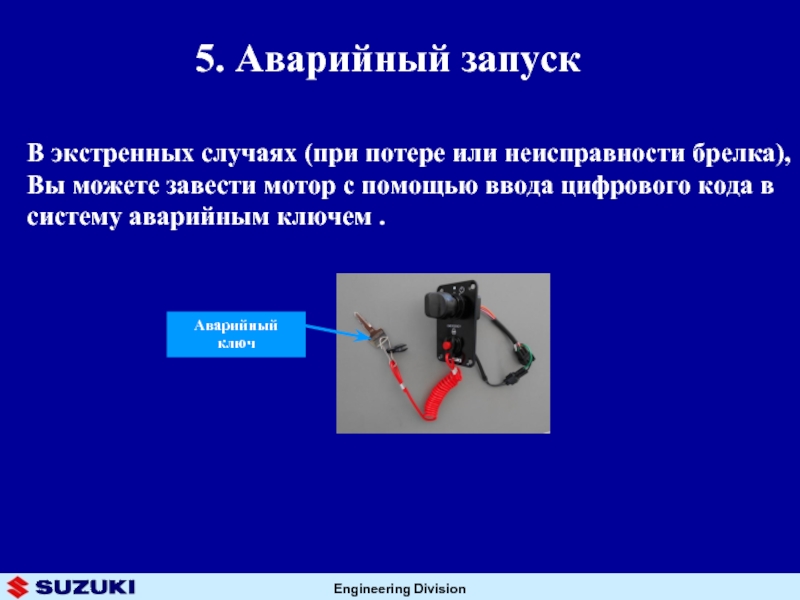

Слайд 495. Аварийный запуск

В экстренных случаях (при потере или неисправности брелка), Вы

можете завести мотор с помощью ввода цифрового кода в систему аварийным ключем .





Аварийный ключ

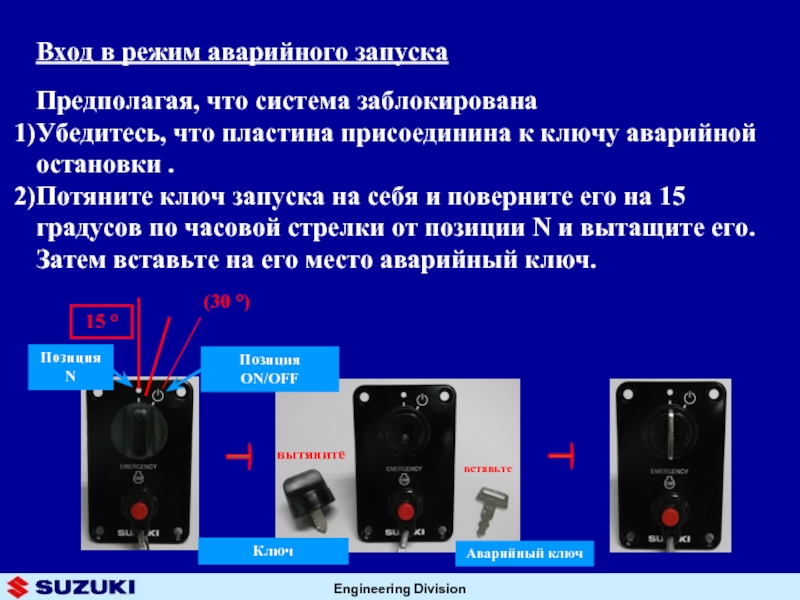

Слайд 50Предполагая, что система заблокирована
Убедитесь, что пластина присоединина к ключу аварийной остановки

.
Потяните ключ запуска на себя и поверните его на 15 градусов по часовой стрелки от позиции N и вытащите его. Затем вставьте на его место аварийный ключ.

Вход в режим аварийного запуска

(30 °)


Слайд 51

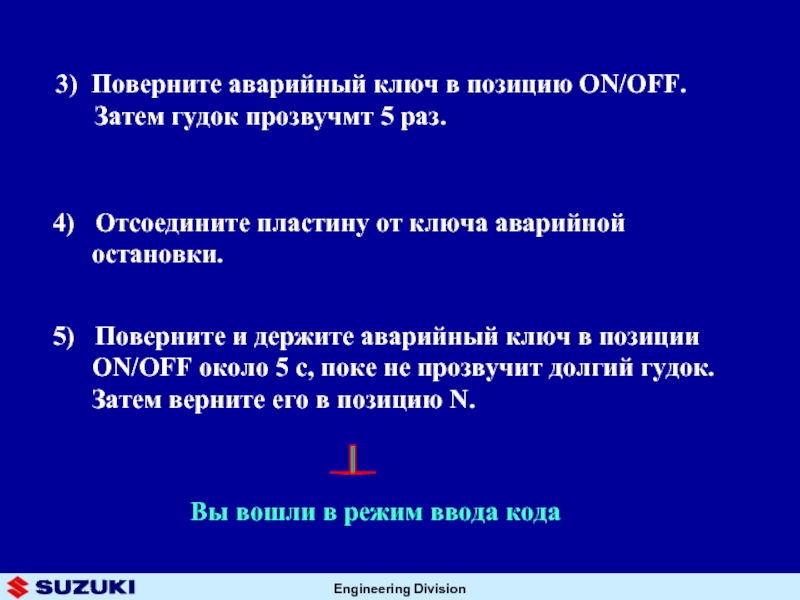

3) Поверните аварийный ключ в позицию ON/OFF. Затем гудок прозвучмт 5

раз.



4) Отсоедините пластину от ключа аварийной остановки.

5) Поверните и держите аварийный ключ в позиции ON/OFF около 5 с, поке не прозвучит долгий гудок. Затем верните его в позицию N.

Вы вошли в режим ввода кода

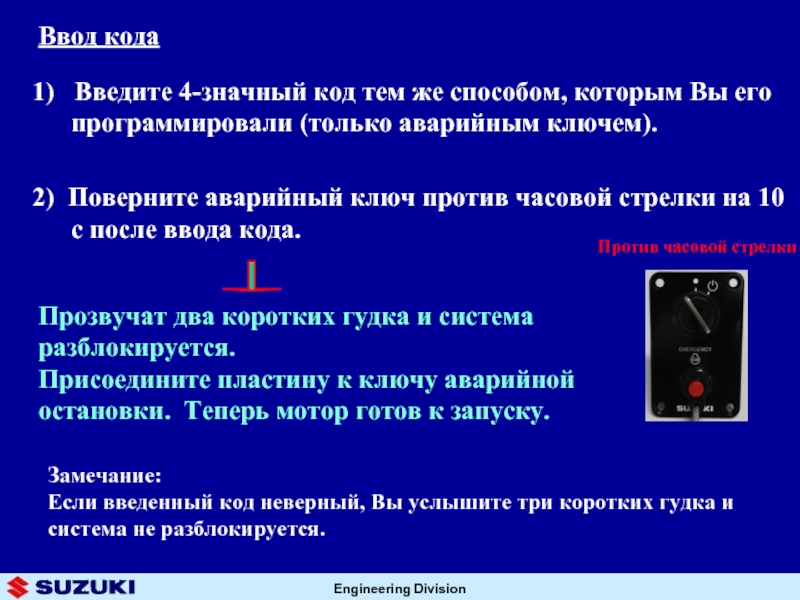

Слайд 521) Введите 4-значный код тем же способом, которым Вы его

программировали (только аварийным ключем).

Ввод кода

2) Поверните аварийный ключ против часовой стрелки на 10 с после ввода кода.


Прозвучат два коротких гудка и система разблокируется.
Присоедините пластину к ключу аварийной остановки. Теперь мотор готов к запуску.

Против часовой стрелки


Замечание:
Если введенный код неверный, Вы услышите три коротких гудка и система не разблокируется.


Слайд 53Система дает 3 сервисные функции



To use these functions, turn the system

on(unlocked) and connect the utility function mode wire in the keyless harness assy as shown below.

6. Сервисные фукнции

Connection for the utility function mode

Connection during normal operation


Функция [A]: Спаривание с дополнительным брелком
Функция [B]: Блокировка и разблокировка брелка Функция [C]: Инициализация ECM


Слайд 54Чтобы выбрать каждую функцию, нужно:
1. Когда Вы соедините провода

для этого режима, зуммер начнет издавать гудки, показанные на диаграмме.
2. Выберите функцию отсоединением пластины ключа аварийной остановки. Если Вы опоздали с выбором – заново разомкните и соединете провод выбора функции.

Отсоедините пластину для выбора [B]

Отсоедините пластину для выбора [C]

Замечание: Зуммер звенит один цикл.


Слайд 55Функция [A]: Спаривание доп/брелка
Функция используется для спаривания брелков (#2 ~ #6)

с беспроводным устройством.

Перед выполнением функции

После выполнения функции


Брелок #2: Входит в комплект поставки
Брелки #3 ~ 6: Опции


Возможно спарить до 6 брелков


Слайд 56Holding a key fob within one meter distance from keyless unit,

follow the steps from to . (Hold all the other key fobs out of the communicative distance.)

1

4

The chart below is an example for pairing key fob #2 with the keyless unit.

Buzzer pattern

Attach the lock plate here

Detach the lock plate here to select [A]

LED on the key fob #2

Lock button on the key fob #2

Lights for 10 seconds

Push the button

Signal to key fob #2 for starting key fob registration

Signal to keyless unit for key fob #2 registration



The number of short beep(0.3s) at X and Y tells you the number of currently registered key fobs. For another example, when registering fob #3, you hear two short beeps at X and three short beeps at Y.

[A] selectable time

Execution of the function[A]

X

Y

2

3

1

If registration is unsuccessful, buzzer sounds short beeps continuously.

Display of key fob registration


Return the utility function mode wire connection to the original to finish [A]

4

System kept on

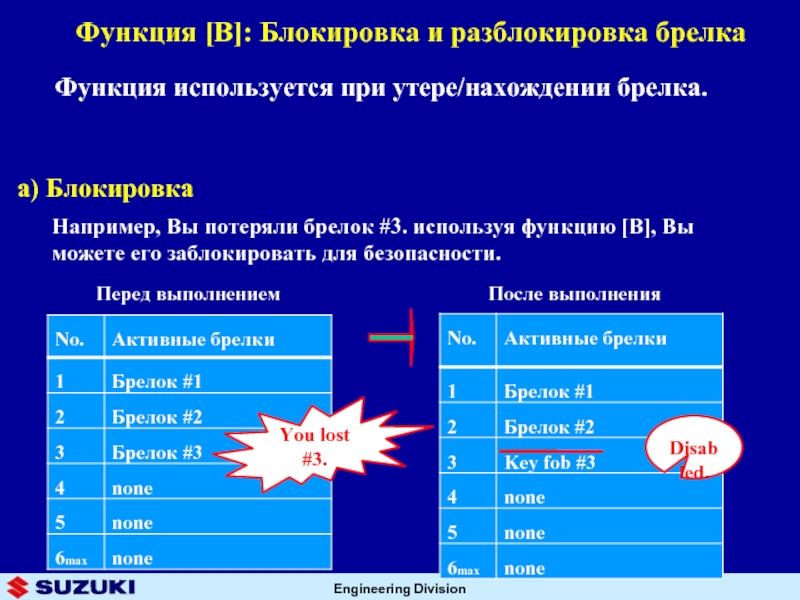

Слайд 57Функция [B]: Блокировка и разблокировка брелка
Функция используется при утере/нахождении брелка.


Перед выполнением

После выполнения


Например, Вы потеряли брелок #3. используя функцию [B], Вы можете его заблокировать для безопасности.

a) Блокировка

You lost #3.

Disabled.

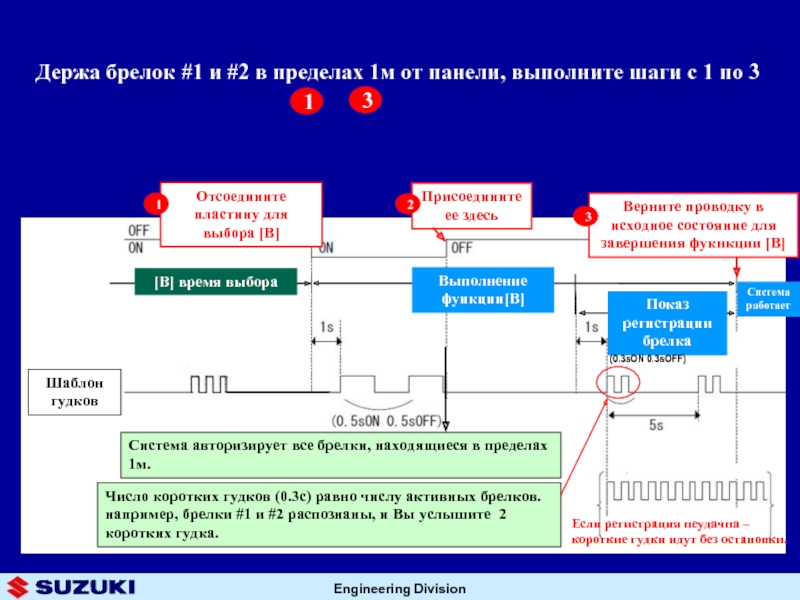

Слайд 58Держа брелок #1 и #2 в пределах 1м от панели, выполните

шаги с 1 по 3

Шаблон гудков

Присоедините ее здесь

[B] время выбора

Выполнение функции[B]

Показ регистрации брелка

Система авторизирует все брелки, находящиеся в пределах 1м.

Отсоедините пластину для выбора [B]

Число коротких гудков (0.3с) равно числу активных брелков. например, брелки #1 и #2 распознаны, и Вы услышите 2 коротких гудка.


1

2

(0.3sON 0.3sOFF)

Если регистрация неудачна – короткие гудки идут без остановки.

1

3



Верните проводку в исходное состояние для завершения фукнкции [B]

3

Система работает

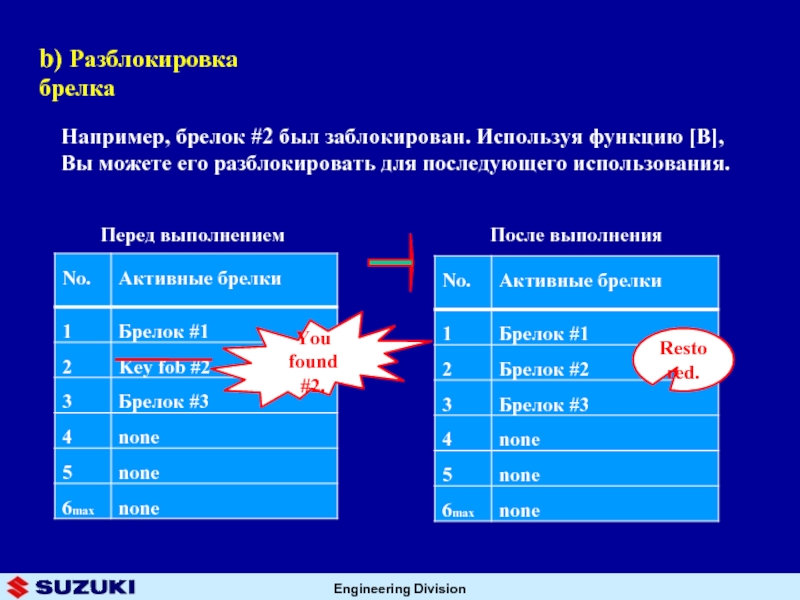

Слайд 59Перед выполнением
После выполнения

Например, брелок #2 был заблокирован. Используя функцию [B],

Вы можете его разблокировать для последующего использования.

b) Разблокировка брелка

Restored.

You found #2.

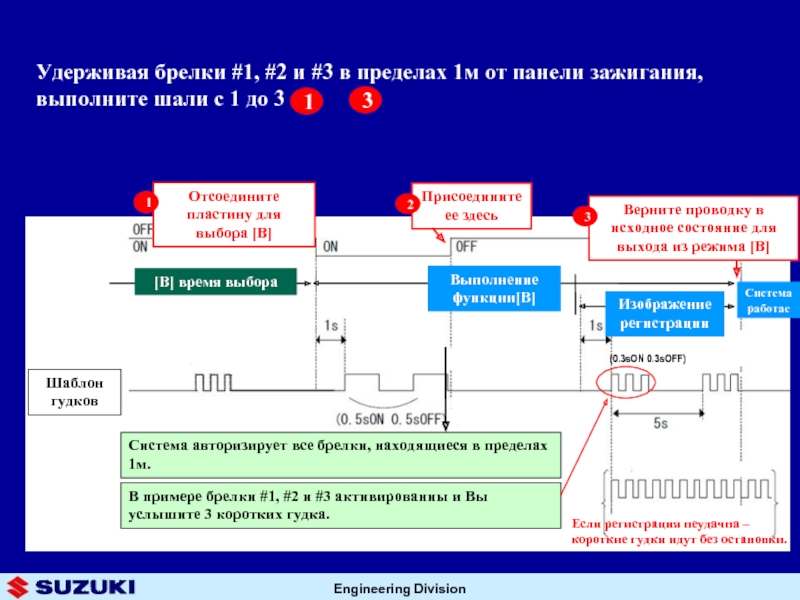

Слайд 60Шаблон гудков
Присоедините ее здесь
[B] время выбора
Выполнение функции[B]
Изображение регистрации
Система авторизирует все брелки,

находящиеся в пределах 1м.

Отсоедините пластину для выбора [B]

В примере брелки #1, #2 и #3 активированиы и Вы услышите 3 коротких гудка.


1

2

(0.3sON 0.3sOFF)

Удерживая брелки #1, #2 и #3 в пределах 1м от панели зажигания, выполните шали с 1 до 3 .

Если регистрация неудачна – короткие гудки идут без остановки.

1

3

Верните проводку в исходное состояние для выхода из режима [B]

3

Система работает

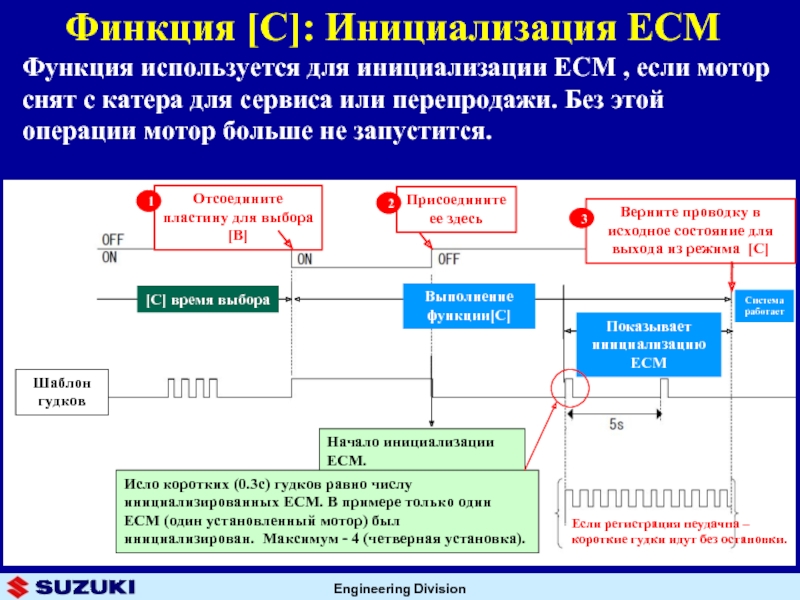

Слайд 61Финкция [C]: Инициализация ECM
Функция используется для инициализации ECM , если

мотор снят с катера для сервиса или перепродажи. Без этой операции мотор больше не запустится.

Шаблон гудков

Отсоедините пластину для выбора [B]

Присоедините ее здесь

[C] время выбора

Выполнение функции[C]

Показывает инициализацию ECM

Начало инициализации ECM.

Исло коротких (0.3с) гудков равно числу инициализированных ECM. В примере только один ECM (один установленный мотор) был инициализирован. Максимум - 4 (четверная установка).


Если регистрация неудачна – короткие гудки идут без остановки.

1

2


Верните проводку в исходное состояние для выхода из режима [C]

3

Система работает

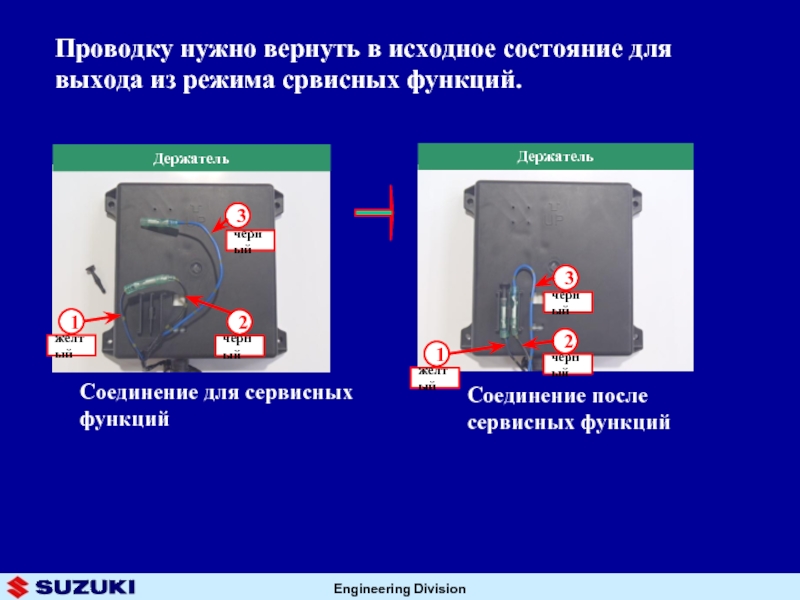

Слайд 62Проводку нужно вернуть в исходное состояние для выхода из режима срвисных

функций.


Соединение для сервисных функций

Соединение после сервисных функций




Слайд 637. Новые коды SDS и предостережения
6 новых SDS кодов было добавлено

системой. Когда SDS активирована, индикатор “CHECK ENGINE” мигает в соттветствии с кодом и звуком зуммера, а предостережение отображается на SMIS и новом цифровом приборе.

Обратная связь

Если не удалось найти и скачать презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое ThePresentation.ru?

Это сайт презентаций, докладов, проектов, шаблонов в формате PowerPoint. Мы помогаем школьникам, студентам, учителям, преподавателям хранить и обмениваться учебными материалами с другими пользователями.


Для правообладателей

Яндекс.Метрика
