SIRIUS SC презентация

Содержание

Применение для коммутации однофазной активной нагрузки для сверхвысокой частоты переключений (> 1000 операций в час) для управления клапанами и небольшими двигателями. Полупроводниковая коммутационная аппаратура Реле используются

Слайд 1


SIRIUS SC



Полупроводниковая коммутационная аппаратура

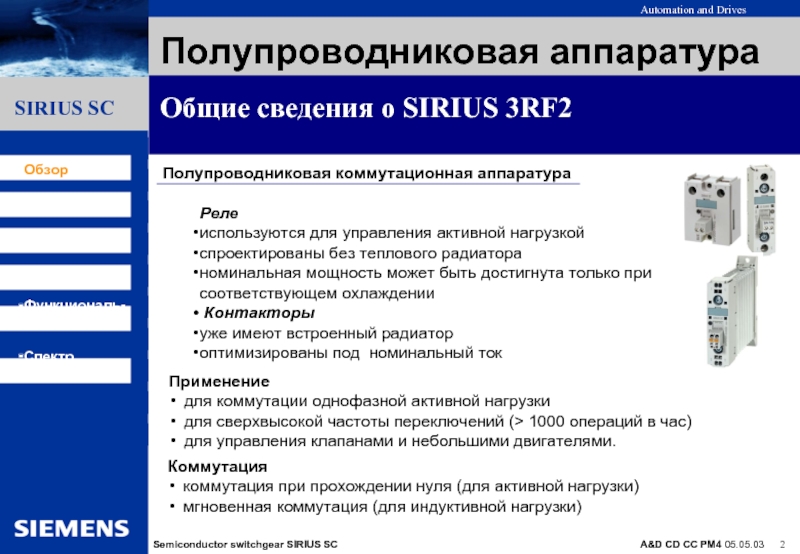

Слайд 2Применение
для коммутации однофазной активной нагрузки
для сверхвысокой частоты переключений (>

1000 операций в час)
для управления клапанами и небольшими двигателями.

Полупроводниковая коммутационная аппаратура

Реле
используются для управления активной нагрузкой
спроектированы без теплового радиатора
номинальная мощность может быть достигнута только при соответствующем охлаждении
Контакторы
уже имеют встроенный радиатор
оптимизированы под номинальный ток

Коммутация
коммутация при прохождении нуля (для активной нагрузки)
мгновенная коммутация (для индуктивной нагрузки)

Общие сведения о SIRIUS 3RF2

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

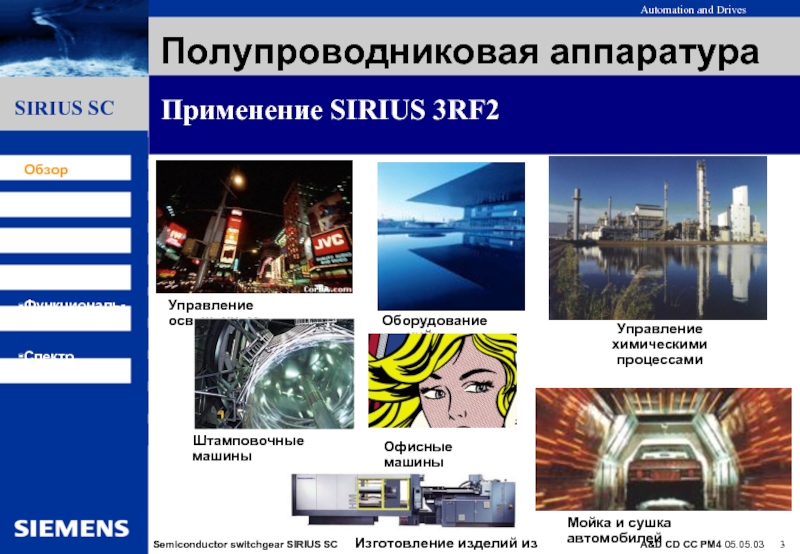

Слайд 3Оборудование зданий
Мойка и сушка автомобилей
Управление химическими
процессами
Офисные машины
Управление освещением
Штамповочные машины
Изготовление изделий

из пластика

Применение SIRIUS 3RF2

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 4
Коммутация тепловых элементов
Активация клапанов
Запуск и останов двигателей


SSR
SSC
Применение SIRIUS 3RF2
Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные

модули

Спектр
SIRIUS SC

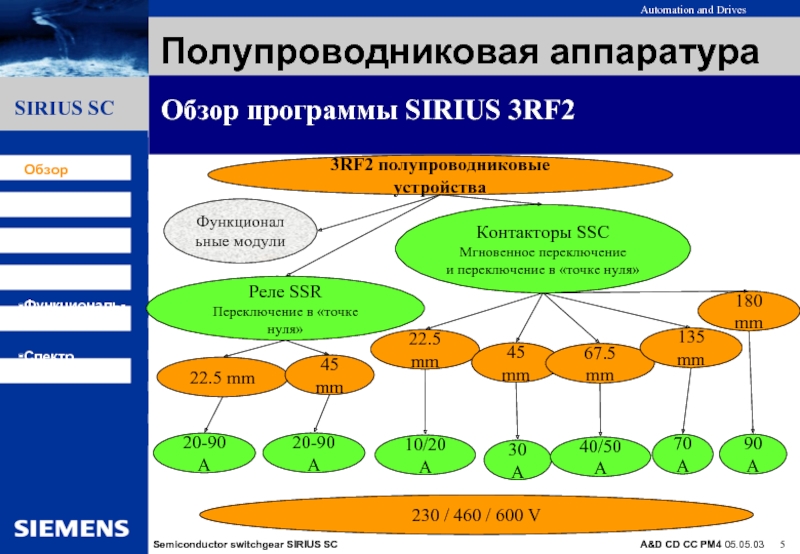

Слайд 53RF2 полупроводниковые устройства
Реле SSR
Переключение в «точке нуля»
Контакторы SSC
Мгновенное переключение
и переключение

в «точке нуля»

22.5 mm

45 mm

22.5 mm

45 mm

20-90 A

20-90 A

10/20 A

30 A

40/50 A

230 / 460 / 600 V

90 A

Функциональные модули

180 mm

70A

67.5 mm

135 mm


Обзор программы SIRIUS 3RF2

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

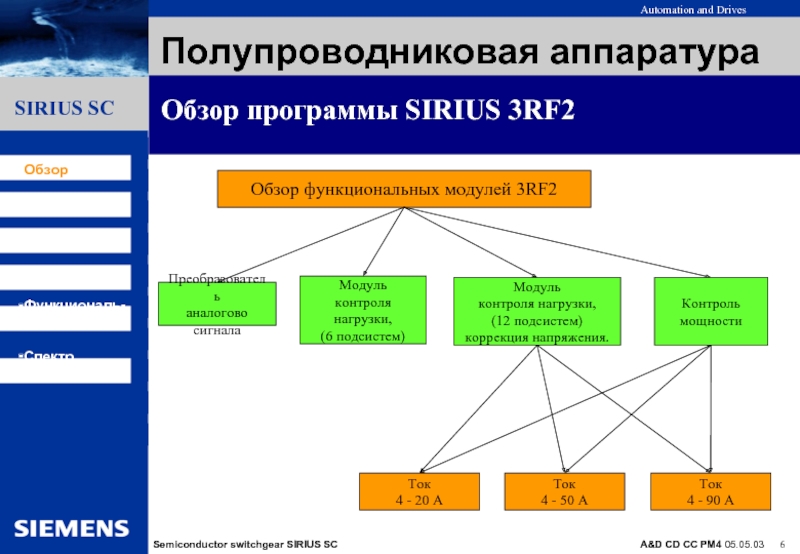

Слайд 6Обзор функциональных модулей 3RF2
Модуль
контроля нагрузки, (6 подсистем)
Модуль
контроля нагрузки, (12 подсистем)
коррекция напряжения.
Преобразователь


аналогово сигнала

Контроль
мощности

Ток 4 - 20 A

Ток 4 - 50 A

Ток 4 - 90 A


Обзор программы SIRIUS 3RF2

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

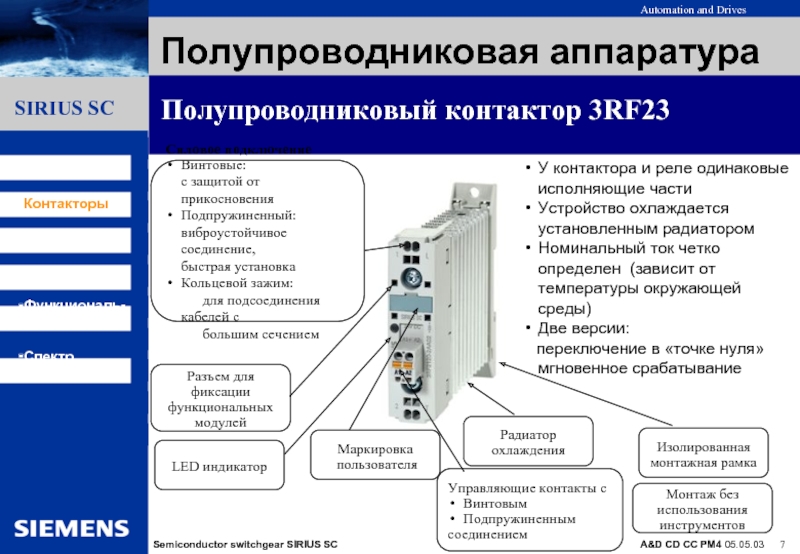

Слайд 7Монтаж без
использования
инструментов
Радиатор
охлаждения
Маркировка
пользователя
Управляющие контакты с
Винтовым
Подпружиненным
соединением
LED индикатор
Изолированная
монтажная

рамка

У контактора и реле одинаковые исполняющие части
Устройство охлаждается установленным радиатором
Номинальный ток четко определен (зависит от температуры окружающей среды)
Две версии:
переключение в «точке нуля» мгновенное срабатывание

Разъем для фиксации
функциональных
модулей

Силовое подключение
Винтовые: с защитой от прикосновения
Подпружиненный: виброустойчивое соединение, быстрая установка
Кольцевой зажим:
для подсоединения кабелей с
большим сечением

Полупроводниковый контактор 3RF23

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 8Два специальных исполнения
Исполнение с защитой от короткого замыкания
Исполнение с низкими

помехами (возможно применение без фильтров)

Характеристики
Те же функциональные модули, что и в стандартных версиях
Силовое подключение:
винтовые (SIGUT)
подпружиненные
кольцевой зажим (только для контактора с защитой от к.з.)


IAC51 20 A
Ve 230 V; 460 V
Vc 24 V DC; 110-230 V AC

Полупроводниковый контактор 3RF23

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

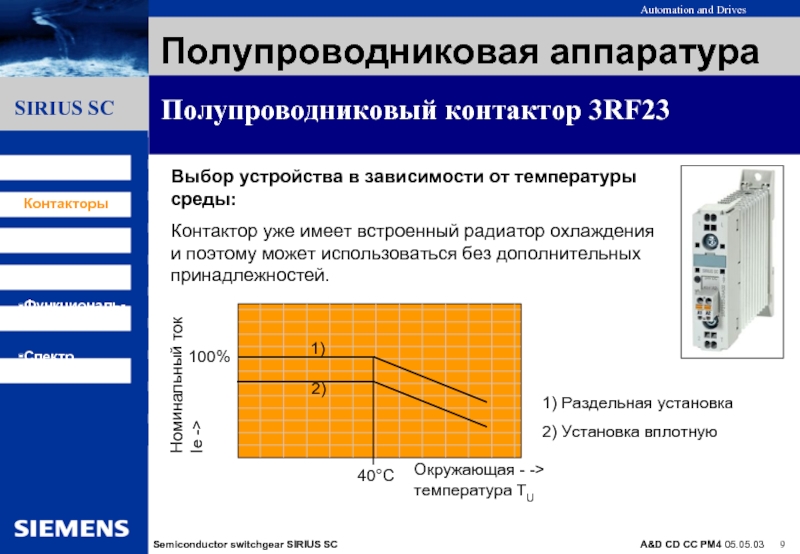

Слайд 9Выбор устройства в зависимости от температуры среды:
Контактор уже имеет встроенный радиатор

охлаждения и поэтому может использоваться без дополнительных принадлежностей.


Окружающая - -> температура TU

Номинальный ток Ie ->

40°C

2)

1)

1) Раздельная установка
2) Установка вплотную

100%

Полупроводниковый контактор 3RF23

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

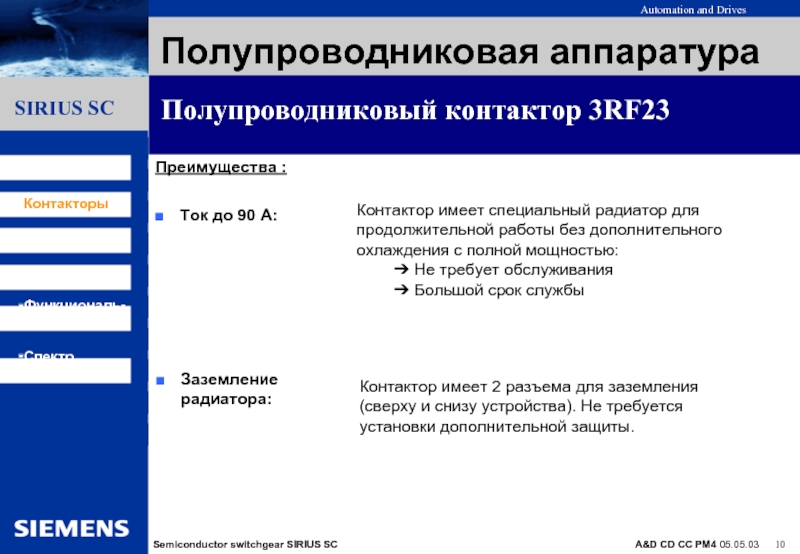

Слайд 10Ток до 90 A:
Заземление радиатора:
Контактор имеет специальный радиатор для продолжительной работы

без дополнительного охлаждения с полной мощностью:
➔ Не требует обслуживания
➔ Большой срок службы

Контактор имеет 2 разъема для заземления (сверху и снизу устройства). Не требуется установки дополнительной защиты.

Преимущества :

Полупроводниковый контактор 3RF23

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

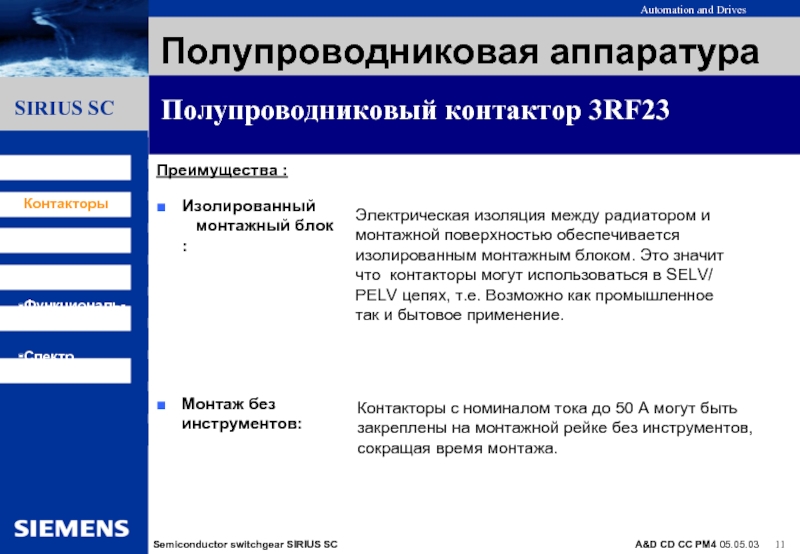

Слайд 11Изолированный
монтажный блок :
Монтаж без инструментов:
Электрическая изоляция между радиатором и монтажной

поверхностью обеспечивается изолированным монтажным блоком. Это значит что контакторы могут использоваться в SELV/ PELV цепях, т.е. Возможно как промышленное так и бытовое применение.

Контакторы с номиналом тока до 50 A могут быть закреплены на монтажной рейке без инструментов, сокращая время монтажа.

Преимущества :

Полупроводниковый контактор 3RF23

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

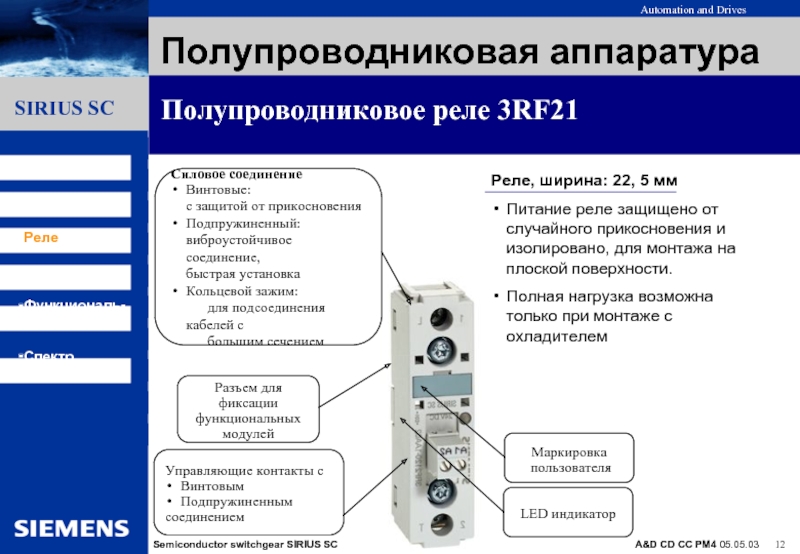

Слайд 12Силовое соединение
Винтовые: с защитой от прикосновения
Подпружиненный: виброустойчивое соединение, быстрая установка
Кольцевой зажим:
для

подсоединения кабелей с
большим сечением

Маркировка
пользователя

Управляющие контакты с
Винтовым
Подпружиненным
соединением

LED индикатор

Разъем для фиксации
функциональных
модулей

Реле, ширина: 22, 5 мм
Питание реле защищено от случайного прикосновения и изолировано, для монтажа на плоской поверхности.
Полная нагрузка возможна только при монтаже с охладителем

Полупроводниковое реле 3RF21

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 13Компактные размеры:
Промышленная схема соединения:
Ширина 22.5 мм позволяет разместить два модуля на

месте одного 45 мм. Большее количество устройств может быть установлено на той же площади.

Силовые разъемы находятся сверху и свнизу устройства - последовательность связи ясно структурирована.

Преимущества :

Полупроводниковое реле 3RF21

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 14Реле “Хоккейная шайба” , ширина 45 мм
Для легкой замены существующих моделей
Полная

нагрузка возможна только при монтаже на радиаторе (охладителе)

Главные контакты
Винтовые: защита против
касания

Маркировка
пользователя

Управляющие контакты с
Винтовым
Подпружиненным
соединением

LED индикатор


Полупроводниковое реле 3RF20

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 15Размеры серии
Монтаж:
Размер реле 3RF20 одинаковый с раннее выпускаемыми версиями ПП реле

3RF1: подходит для легкой замены на существующем оборудовании.

Благодаря специальному дизайну и расположению соединений, исключающее случайное прикосновение
возможна установка устройств вплотную.

Экономия пространства, даже при максимальной мощности устройства.

Преимущества :

Полупроводниковое реле 3RF21

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 16Гибкая соединительная система:
Защита от случайного прикосновения:
Имеются три системы соединения главных контактов:
Винтовое
Подпружиненное

(быстрое, безискровое и стойкое к вибрации соединение)
Кольцевое (для кабелей большого диаметра)

Устройства с пружинным и винтовым соединением соответствуют стандартам VBG 4 (защита контактов от случайного прикосновения). Доступны специальная защита для разъемов кольцевого типа.

Преимущества контакторов и реле

Преимущества :

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

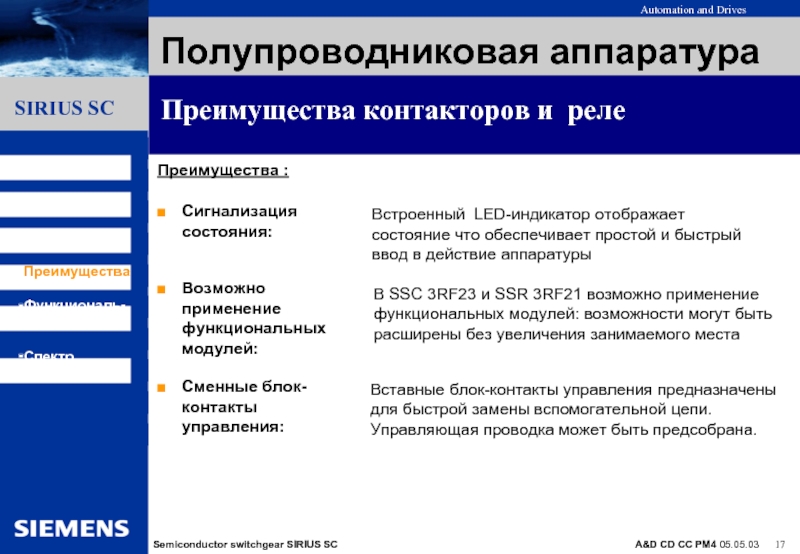

Слайд 17Сигнализация состояния:
Возможно применение функциональных модулей:
Встроенный LED-индикатор отображает состояние что обеспечивает простой

и быстрый ввод в действие аппаратуры

В SSC 3RF23 и SSR 3RF21 возможно применение функциональных модулей: возможности могут быть расширены без увеличения занимаемого места

Сменные блок-контакты управления:

Вставные блок-контакты управления предназначены для быстрой замены вспомогательной цепи. Управляющая проводка может быть предсобрана.

Преимущества :

Преимущества контакторов и реле

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 1810 x SSR устройств конкурентов 45 mm = 459 cm²  100

%
10 x SIRIUS SC SSR 45 mm = 338 cm²  74 %
10 x SIRIUS SC SSR 22,5 mm = 282 cm²  61 %

Сравнение:

Рис.:
3 полупроводниковых контактора в управляющей системе деревообрабатывающего станка.

Преимущества контакторов и реле

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

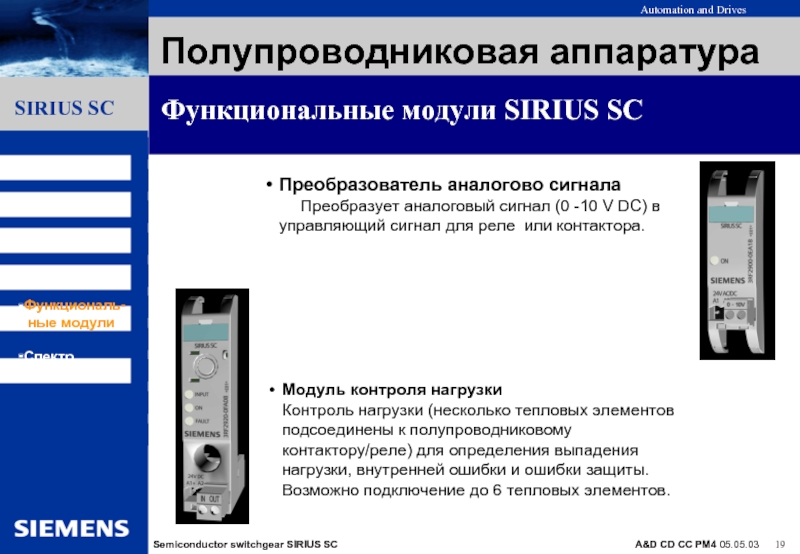

Слайд 19Преобразователь аналогово сигнала
Преобразует аналоговый сигнал (0 -10 V DC) в управляющий

сигнал для реле или контактора.

Модуль контроля нагрузки Контроль нагрузки (несколько тепловых элементов подсоединены к полупроводниковому контактору/реле) для определения выпадения нагрузки, внутренней ошибки и ошибки защиты. Возможно подключение до 6 тепловых элементов.

Функциональные модули SIRIUS SC

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

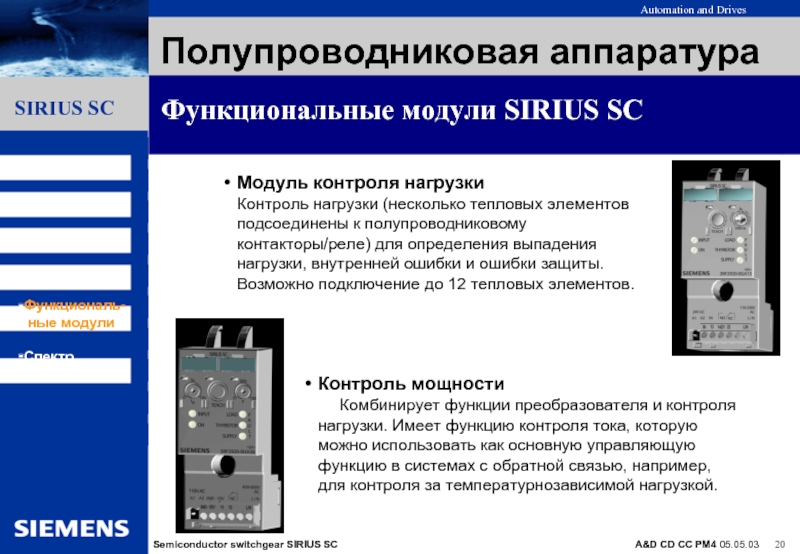

Слайд 20Контроль мощности
Комбинирует функции преобразователя и контроля нагрузки. Имеет функцию контроля тока,

которую можно использовать как основную управляющую функцию в системах с обратной связью, например, для контроля за температурнозависимой нагрузкой.

Модуль контроля нагрузки Контроль нагрузки (несколько тепловых элементов подсоединены к полупроводниковому контакторы/реле) для определения выпадения нагрузки, внутренней ошибки и ошибки защиты. Возможно подключение до 12 тепловых элементов.

Функциональные модули SIRIUS SC

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

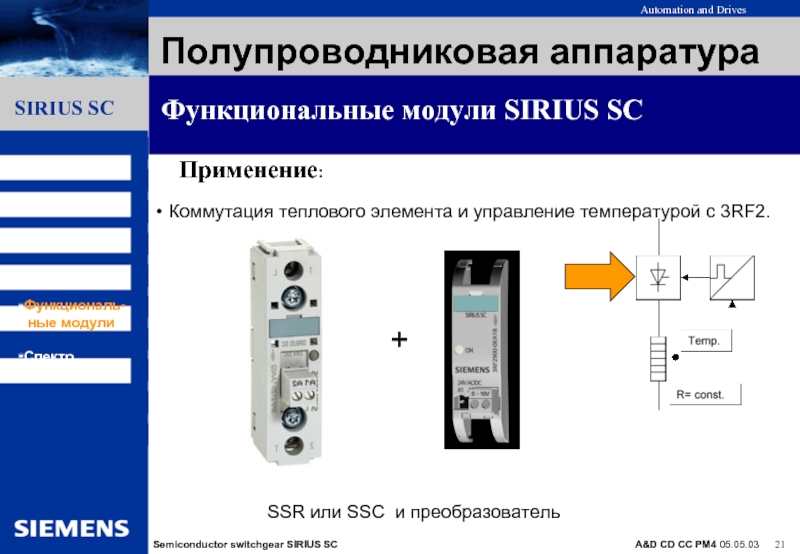

Слайд 21
Коммутация теплового элемента и управление температурой с 3RF2.
+
SSR или SSC и

преобразователь


Применение:

Функциональные модули SIRIUS SC

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 22
Коммутация нескольких тепловых элементов с постоянным сопротивлением с SSR или SSC






Выявление

предельно допустимого нагрева системы

+

SSR или SSC и контроль нагрузки



Применение:

Функциональные модули SIRIUS SC

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

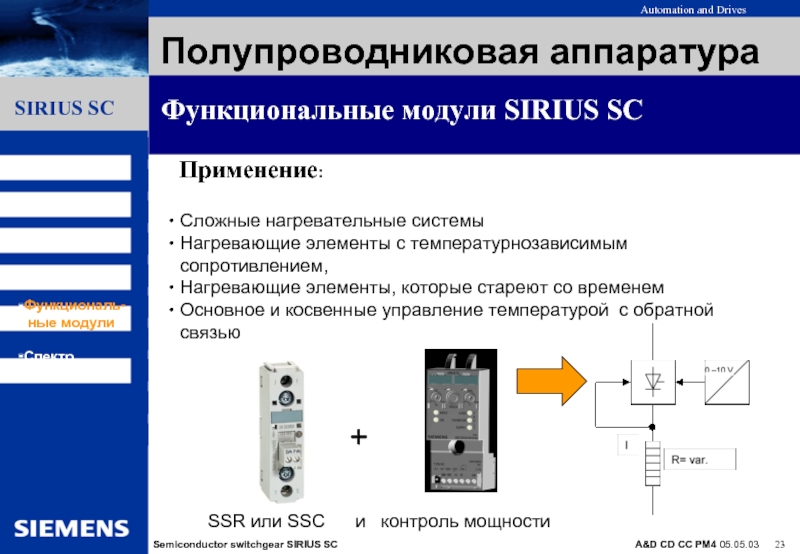

Слайд 23
Сложные нагревательные системы
Нагревающие элементы с температурнозависимым сопротивлением,
Нагревающие элементы, которые стареют

со временем
Основное и косвенные управление температурой с обратной связью

+

SSR или SSC и контроль мощности


Применение:

Функциональные модули SIRIUS SC

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC

Слайд 24

SITOR, NH предохранители или автоматические выключатели




SIMATIC, и
SIRIUS SC полупроводниковое коммутационное

оборудование
Функциональные модули

Нагрузка

Siemens предлагает все продукты необходимые для электрических фидеров



Весь спектр оборудования!

Обзор

Контакторы

Реле

Преимущества

Функциональ-
ные модули

Спектр
SIRIUS SC
