СЕТИ КОМПЬЮТЕРОВ.ОПОРНАЯ МОДЕЛЬ OSI презентация

сетей и информационных систем»

сетевого программного обеспечения состоит в приеме запроса (обычно это запрос ввода-вывода) от приложения на одной машине, передаче его на другую машину, выполнения запроса на удаленной машине и возврате результата на первую машину. В ходе этих операций запрос несколько раз преобразуется.

Высокоуровневый запрос (например,‘прочитать N байтов из файла X на машине Y’)требует, чтобы программное обеспечение определило, как достичь машины Y и какой коммуникационный протокол она ‘понимает’. Затем запрос должен быть преобразован для передачи по сети - например, разбит на короткие пакеты информации. Когда запрос достигнет другой стороны, необходимо проверить его целостность, декодировать и послать на выполнение соответствующему компоненту ОС. По окончании выполнения запрос должен быть декодирован для обратной передачи по сети.

сообщений между компьютерами?

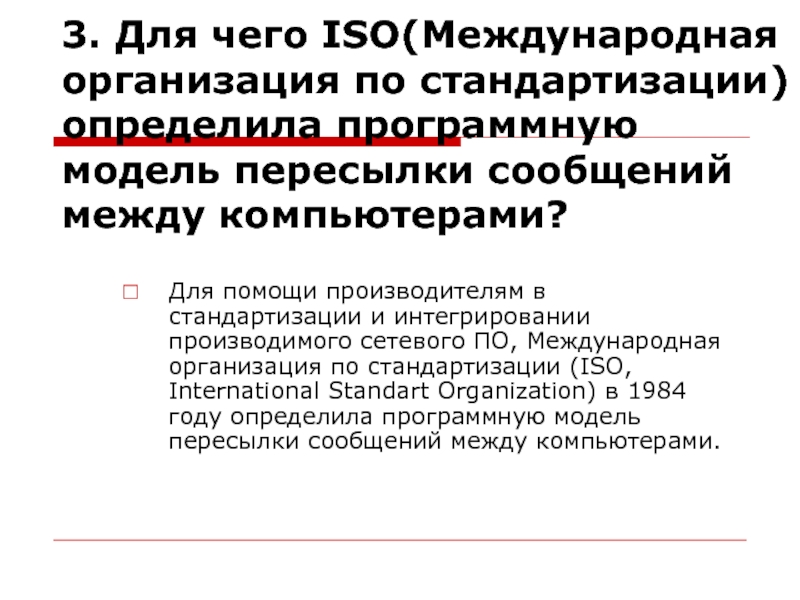

Для помощи производителям в стандартизации и интегрировании производимого сетевого ПО, Международная организация по стандартизации (ISO, International Standart Organization) в 1984 году определила программную модель пересылки сообщений между компьютерами.

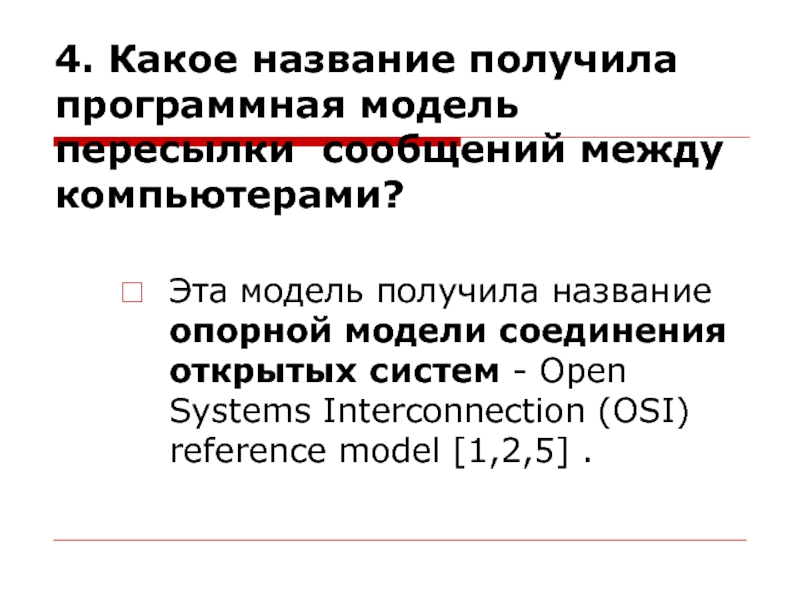

получила название опорной модели соединения открытых систем - Open Systems Interconnection (OSI) reference model [1,2,5] .

показано
на рис.2.1.

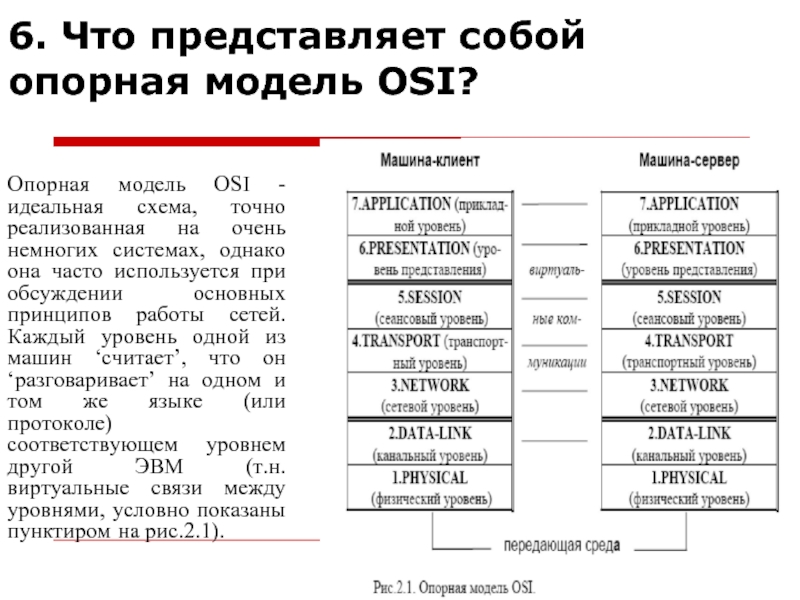

схема, точно реализованная на очень немногих системах, однако она часто используется при обсуждении основных принципов работы сетей. Каждый уровень одной из машин ‘считает’, что он ‘разговаривает’ на одном и том же языке (или протоколе) соответствующем уровнем другой ЭВМ (т.н. виртуальные связи между уровнями, условно показаны пунктиром на рис.2.1).

запрос должен ‘спуститься’ до самого нижнего (физического) уровня (на котором обе ЭВМ в реальности обмениваются данными), затем он передается по физическому носителю и вновь ‘поднимается’ до уровня, который его‘поймет’ и обработает.

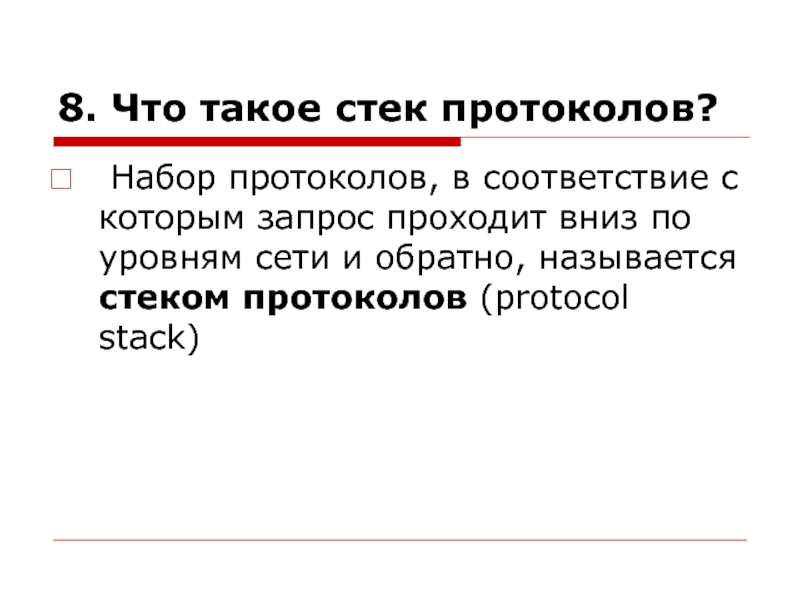

запрос проходит вниз по уровням сети и обратно, называется стеком протоколов (protocol stack)

выполнение ограниченного набора функций и может взаимодействовать только с двумя непосредственно прилежащими уровнями.

в предоставлении обслуживания верхним уровням, абстрагируясь от того, каким образом реализовано это обслуживание.

сетевыми приложениями (включая проверку прав доступа, идентификацию взаимодействующих машин и инициирование передачи данных). Большинство сетевых программ-утилит фактически являются частью именно этого уровня.

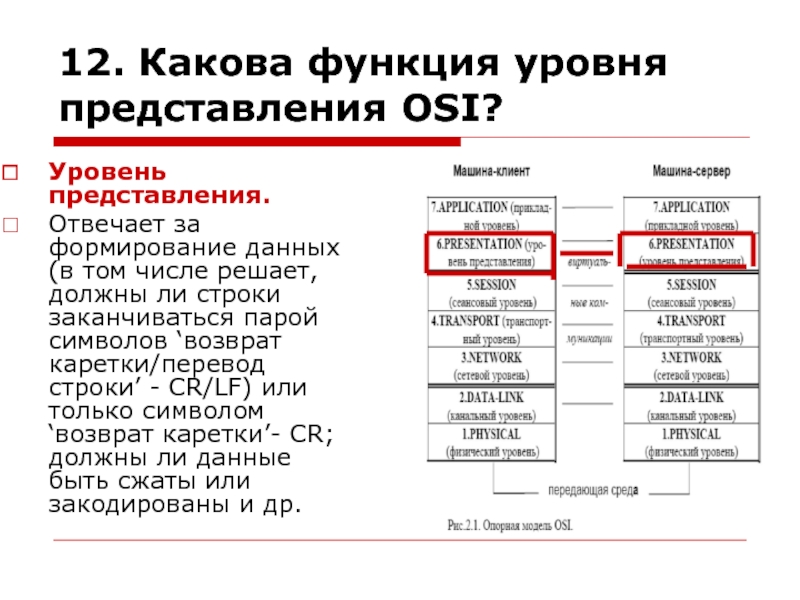

том числе решает, должны ли строки заканчиваться парой символов ‘возврат каретки/перевод строки’ - CR/LF) или только символом ‘возврат каретки’- CR; должны ли данные быть сжаты или закодированы и др.

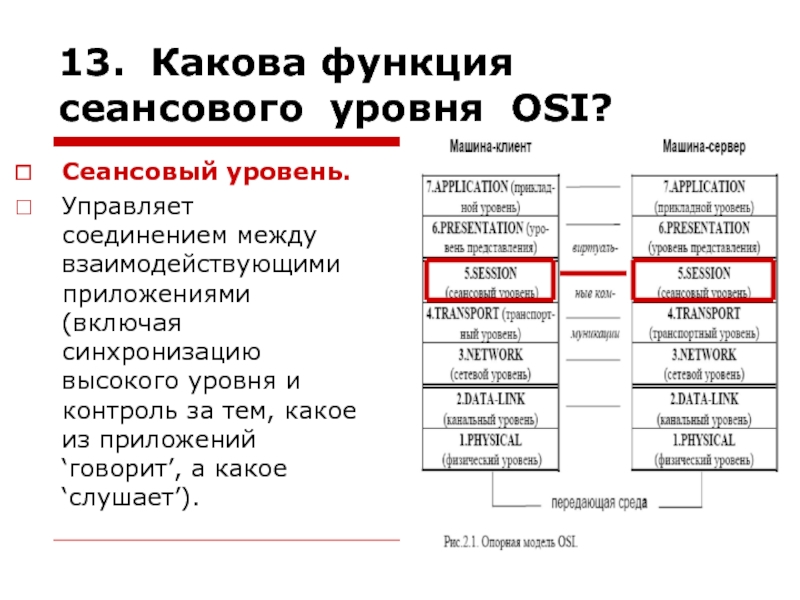

(включая синхронизацию высокого уровня и контроль за тем, какое из приложений ‘говорит’, а какое ‘слушает’).

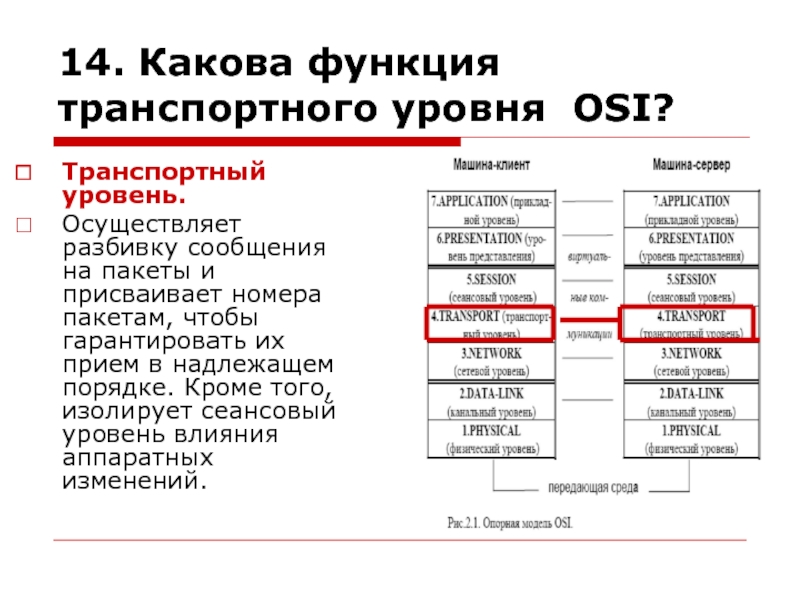

и присваивает номера пакетам, чтобы гарантировать их прием в надлежащем порядке. Кроме того, изолирует сеансовый уровень влияния аппаратных изменений.

и межсетевой обмен. Сеансовый уровень - наиболее высокий из уровней, ‘понимающих’ топологию сети (т.е. физическую конфигурацию машин в последней), тип физических соединений между ними и ограничения пропускной способности, длины используемых кабелей и др.

ожидает подтверждения их получения и повторяет передачу кадров, потерянных в ненадежных линиях связи.

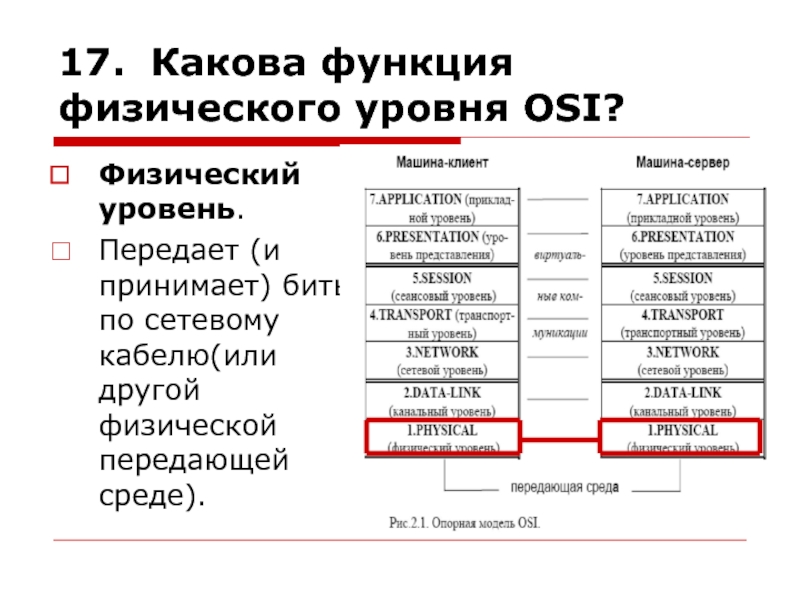

сетевому кабелю(или другой физической передающей среде).

и канальный) являются уровнями аппаратных средств;

образуют подсетевой уровень сети, который содержит программные средства, управляющие аппаратными средствами сети.

интерфейсов ‘прикладная программа - сеть’. Некоторые прикладные программы (особенно использующие интенсивный обмен данными - например, коммуникационные шлюзы) присоединяются к сети на уровне 5 (сеансовом), большинство же прикладных программ присоединены к сети на уровне 6 (уровне представления).

(прикладной).

часто используется в качестве общего обозначения всех четырех нижних уровней, а расположенные на трех верхних уровнях компоненты именуют ‘пользователями транспорта’.

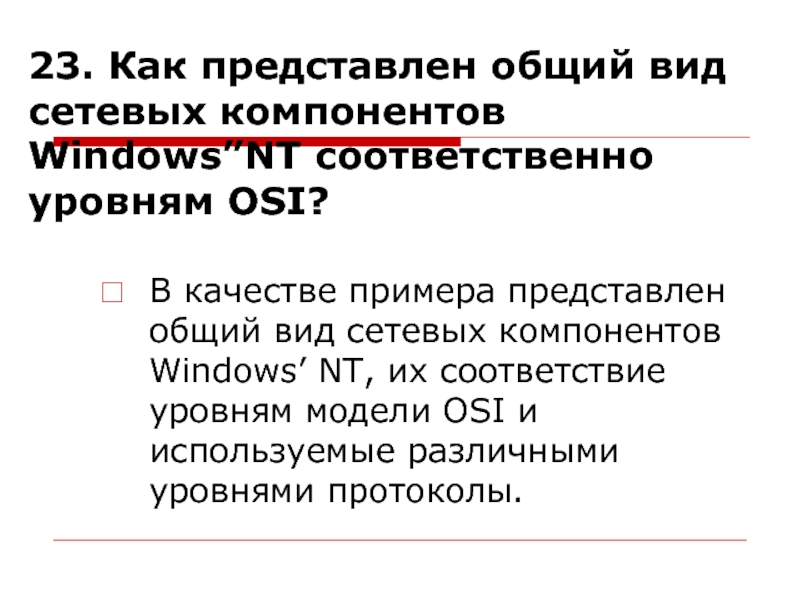

качестве примера представлен общий вид сетевых компонентов Windows’ NT, их соответствие уровням модели OSI и используемые различными уровнями протоколы.
