Сервисный тренинг EXD06 Ассистент смены полосы движения (Side Scan Assist) презентация
Содержание
- 1. Сервисный тренинг EXD06 Ассистент смены полосы движения (Side Scan Assist)
- 2. Service Training VSQ, 06.2007 Содержание Ассистент

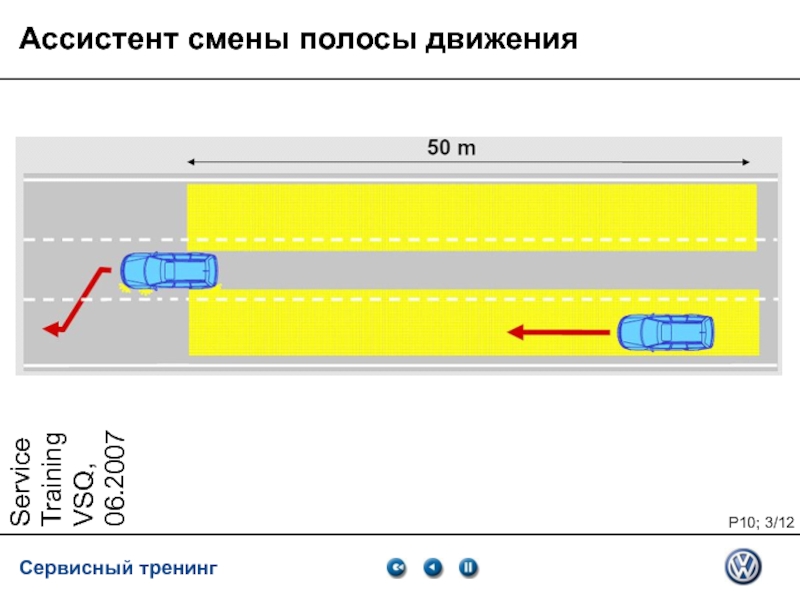

- 3. Service Training VSQ, 06.2007 Ассистент смены полосы движения
- 4. Service Training VSQ, 06.2007 Концепция объединения
- 5. Service Training VSQ, 06.2007 Блоки управления

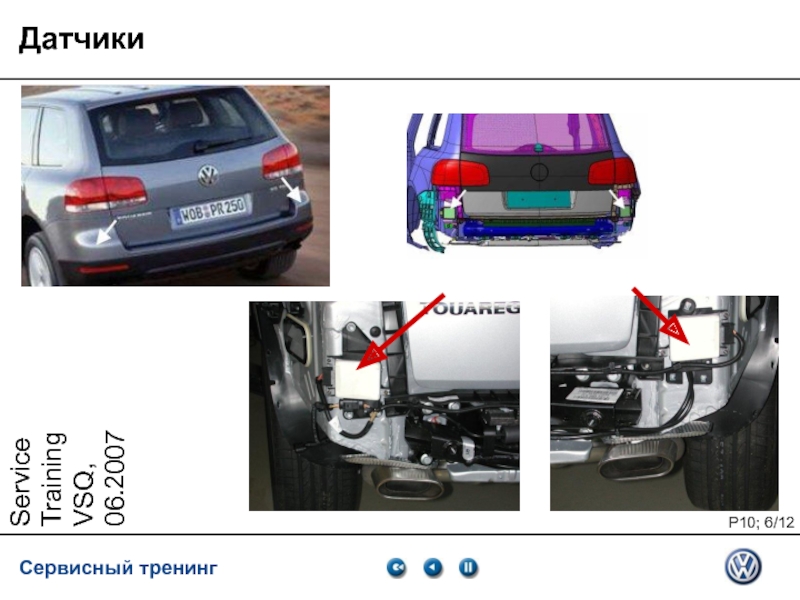

- 6. Service Training VSQ, 06.2007 Датчики
- 7. Service Training VSQ, 06.2007 Элементы индикации Уровень информирования Уровень предупреждения

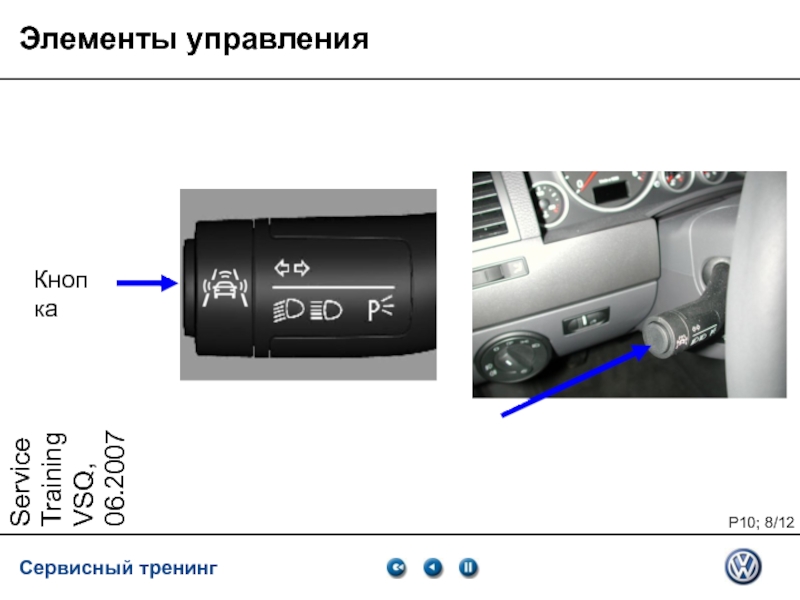

- 8. Service Training VSQ, 06.2007 Элементы управления Кнопка
- 9. Service Training VSQ, 06.2007 Индикация
- 10. Service Training VSQ, 06.2007 Индикаторы состояния

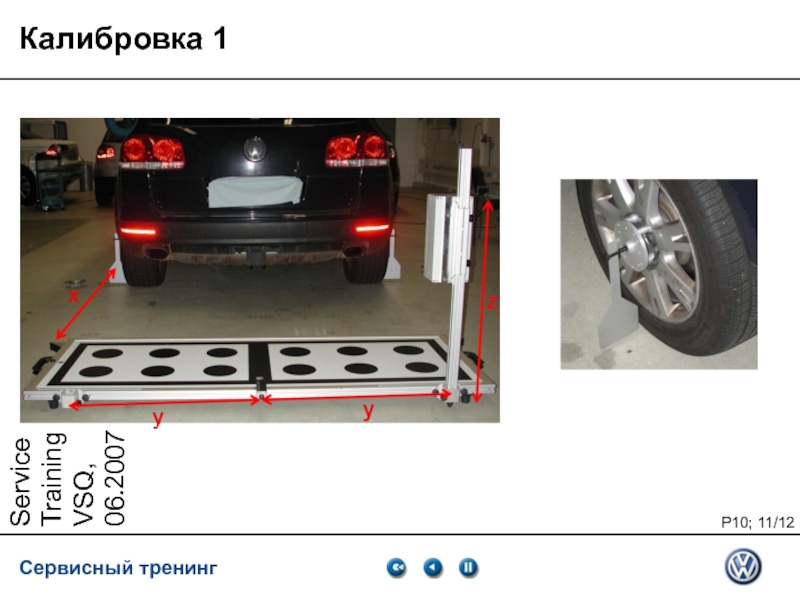

- 11. Service Training VSQ, 06.2007 Калибровка 1
- 12. Service Training VSQ, 06.2007 Калибровка 2
- 13. Service Training VSQ, 06.2007 Сервисный тренинг

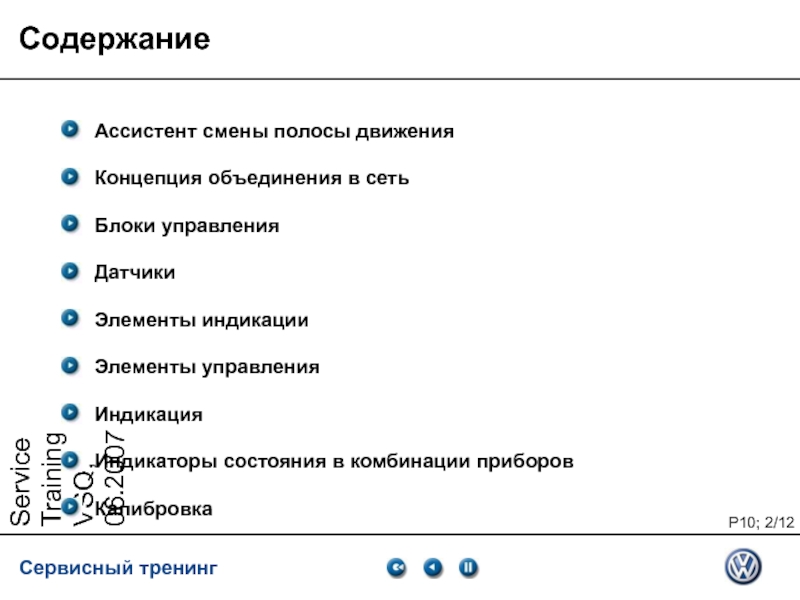

Слайд 2Service Training VSQ, 06.2007
Содержание
Ассистент смены полосы движения
Концепция объединения в сеть
Блоки
Датчики
Элементы индикации
Элементы управления
Индикация
Индикаторы состояния в комбинации приборов
Калибровка

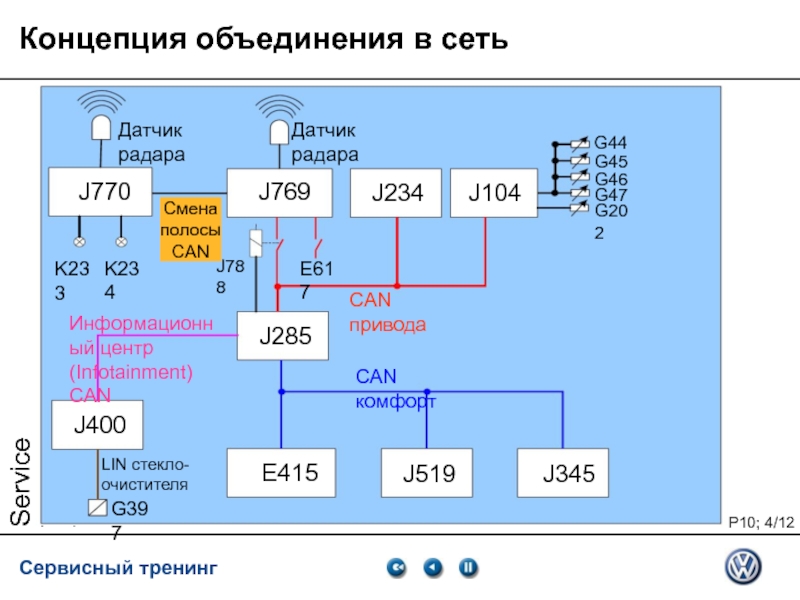

Слайд 4Service Training VSQ, 06.2007
Концепция объединения в сеть
J400
E415
J519
J345
J285
J104
J234
J770
J769
K233
K234
G397
Информационный центр (Infotainment) CAN
CAN
CAN комфорт
Датчик радара
Датчик радара
LIN стекло-
очистителя
Смена
полосы
CAN
G44
G45
G46
G47
G202
E617
J788

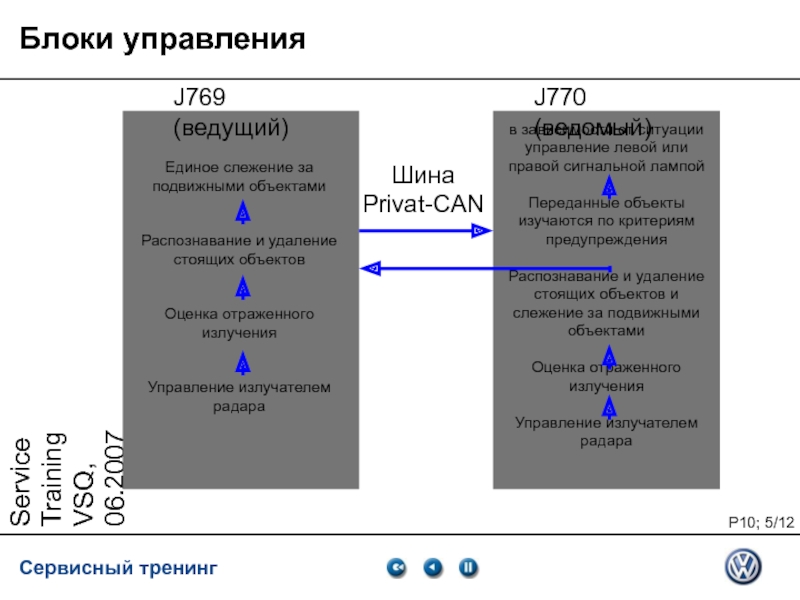

Слайд 5Service Training VSQ, 06.2007
Блоки управления
Единое слежение за подвижными
Распознавание и удаление стоящих объектов
Оценка отраженного излучения
Управление излучателем радара
в зависимости от ситуации управление левой или правой сигнальной лампой
Переданные объекты изучаются по критериям предупреждения
Распознавание и удаление стоящих объектов и слежение за подвижными объектами
Оценка отраженного излучения
Управление излучателем радара
Шина
Privat-CAN
J769 (ведущий)
J770 (ведомый)

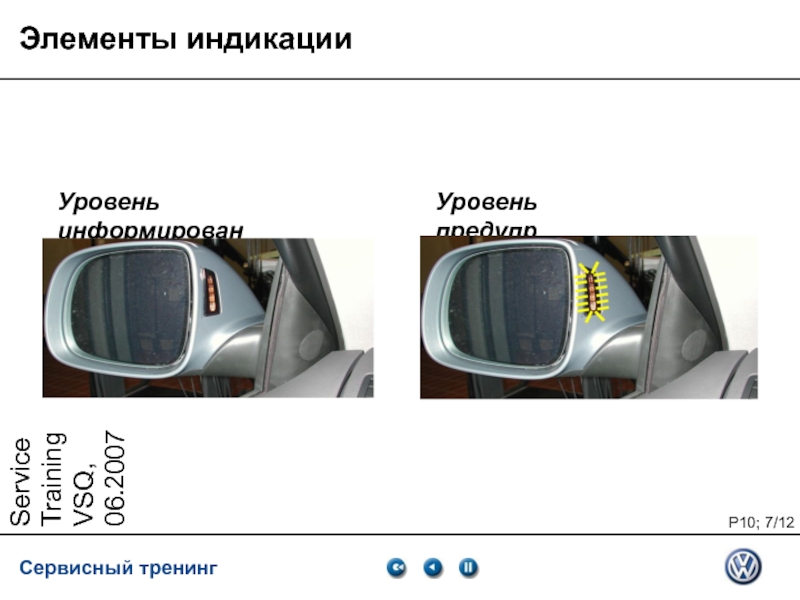

Слайд 7Service Training VSQ, 06.2007
Элементы индикации
Уровень информирования
Уровень предупреждения
Слайд 9Service Training VSQ, 06.2007
Индикация
длительное нажатие клавиши
(кнопки):
короткое нажатие клавиши
АССИСТЕНТ
Side Scan
Front Scan
Все выкл.
АССИСТЕНТ
системы поддержки
Side Scan
Front Scan
Слайд 10Service Training VSQ, 06.2007
Индикаторы состояния в комбинации приборов
Комбинация приборов
Комбинация приборов
Highline:
РЕГУЛИРОВКИ
Единицы
Языки
Ассистент
Заводские установки
Символ
Символ
