ПРОСТЕЙШИЕ ПРЕОБРАЗОВАНИЯ КОЛИЧЕСТВЕННОЙ ГЕОЛОГИЧЕСКОЙ ИНФОРМАЦИИ презентация
Содержание
- 1. ПРОСТЕЙШИЕ ПРЕОБРАЗОВАНИЯ КОЛИЧЕСТВЕННОЙ ГЕОЛОГИЧЕСКОЙ ИНФОРМАЦИИ
- 2. Основные вопросы лекции Стебель с листьями
- 3. СТЕБЕЛЬ С ЛИСТЬЯМИ Позволяет заменять таблицу числовой
- 4. Грановская Н.В. Андезитобазальты Андезиты Андезит-дациты Дациты
- 5. Примеры использования диаграмм «ящик с усами» Сравнение
- 6. Содержание Fe2O3 (%)в углях из метанообильных зон Fe2O3 (%) Зоны отбора проб
- 7. Содержание золота и серебра (г/т) в кварцевой жиле
- 8. Грановская Н.В. ВАЖНЕЙШИЕ СТАТИСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ Эти

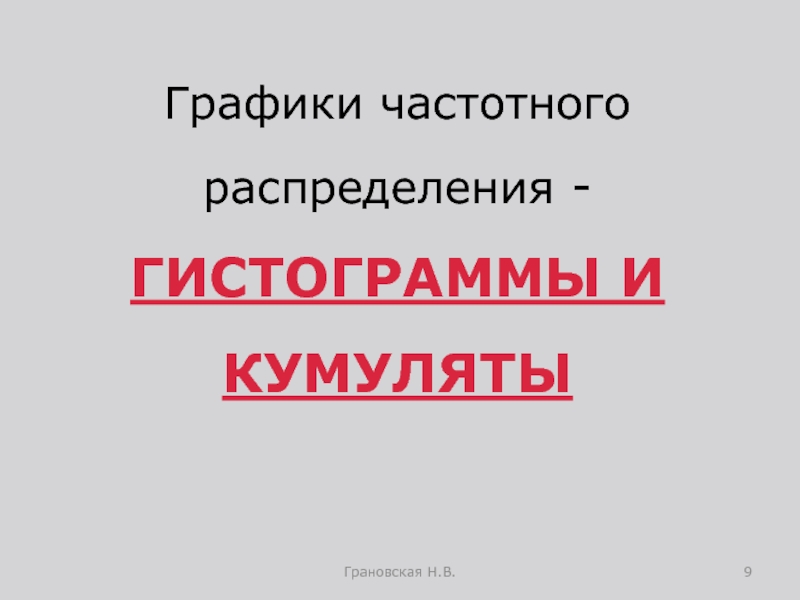

- 9. Графики частотного распределения - ГИСТОГРАММЫ И КУМУЛЯТЫ Грановская Н.В.
- 10. Таблица для построения гистограммы и кумуляты Грановская Н.В.
- 11. Таблица для построения гистограммы и кумуляты Грановская Н.В.
- 12. Таблица для построения гистограммы и кумуляты Грановская Н.В.
- 13. Таблица для построения гистограммы и кумуляты Грановская Н.В.
- 14. Таблица для построения гистограммы и кумуляты Грановская
- 15. Накопленная частость – сумма всех частостей по
- 16. Таблица для построения гистограммы и кумуляты Грановская Н.В.
- 17. Построение гистограммы По оси у – функция
- 18. Гистограмма График частотного распределения SiO2 в неогеновых
- 19. Грановская Н.В. Кумулята – график частотного распределения,
- 20. Кумулята Грановская Н.В. Х
- 21. КРУГОВАЯ ДИАГРАММА аналог гистограммы для угловых измерений.
- 22. ПРИМЕРЫ ДИАГРАММ Грановская Н.В.
- 23. ПРИМЕРЫ ДИАГРАММ Грановская Н.В.

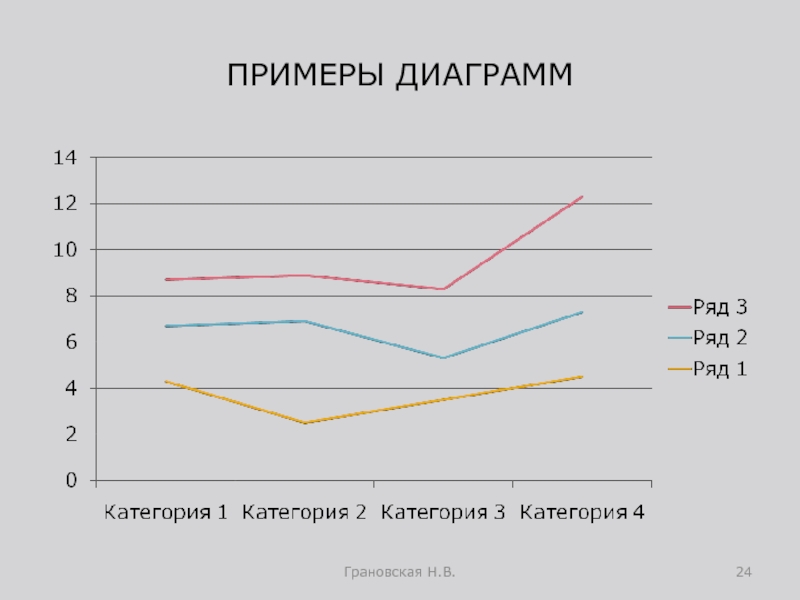

- 24. ПРИМЕРЫ ДИАГРАММ Грановская Н.В.
- 25. СПАСИБО ЗА ВНИМАНИЕ Грановская Н.В.
Основные вопросы лекции Стебель с листьями Ящик с усами Частота, частость Гистограмма Круговая диаграмма Кумулята, накопленная частость, медиана Грановская Н.В.
Слайд 1ПРОСТЕЙШИЕ ПРЕОБРАЗОВАНИЯ КОЛИЧЕСТВЕННОЙ ГЕОЛОГИЧЕСКОЙ ИНФОРМАЦИИ
Лекция 2 по дисциплине «Математические методы моделирования
в геологии»

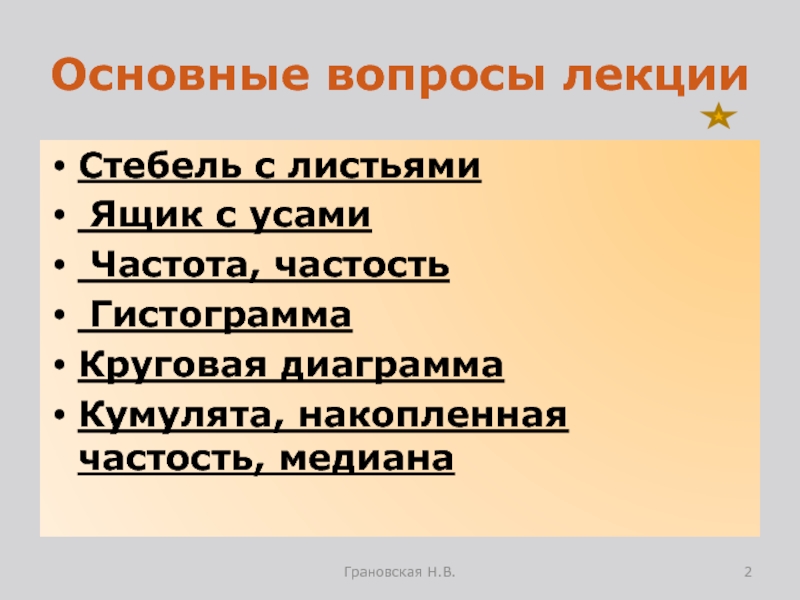

Слайд 2Основные вопросы лекции
Стебель с листьями
Ящик с усами
Частота, частость
Гистограмма
Круговая
диаграмма
Кумулята, накопленная частость, медиана
Кумулята, накопленная частость, медиана
Грановская Н.В.
Слайд 3СТЕБЕЛЬ С ЛИСТЬЯМИ
Позволяет заменять таблицу числовой диаграммой
Грановская Н.В.
Медиана
Содержание SiO2 (в
%) в эффузивных породах
Диапазон наиболее часто
Встречающихся значений
(центр распределения)

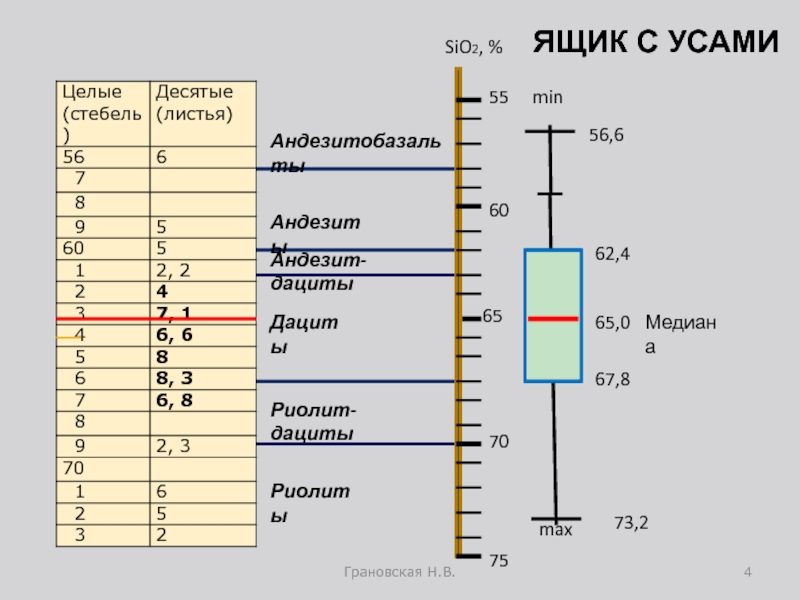

Слайд 4Грановская Н.В.
Андезитобазальты
Андезиты
Андезит-дациты
Дациты
Риолиты
Риолит-дациты
65,0
56,6
73,2
62,4
67,8
min
max
Медиана
ЯЩИК С УСАМИ
Слайд 5Примеры использования диаграмм «ящик с усами»
Сравнение параметров распределения оксида железа в
углях из различных зон
Сравнение содержаний благородных металлов (золота и серебра) в кварцевой жиле
Сравнение содержаний благородных металлов (золота и серебра) в кварцевой жиле
Грановская Н.В.
Слайд 8
Грановская Н.В.
ВАЖНЕЙШИЕ СТАТИСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Эти два понятия определяют плотность распределения значений изучаемого
признака (случайной величины) в определенных (заданных) интервалах
Слайд 14Таблица для построения гистограммы и кумуляты
Грановская Н.В.
Накопленная частость – сумма всех
частостей по классам, где значение случайной величины (т.е. исследуемого признака) будет меньше заданного значения переменной х.

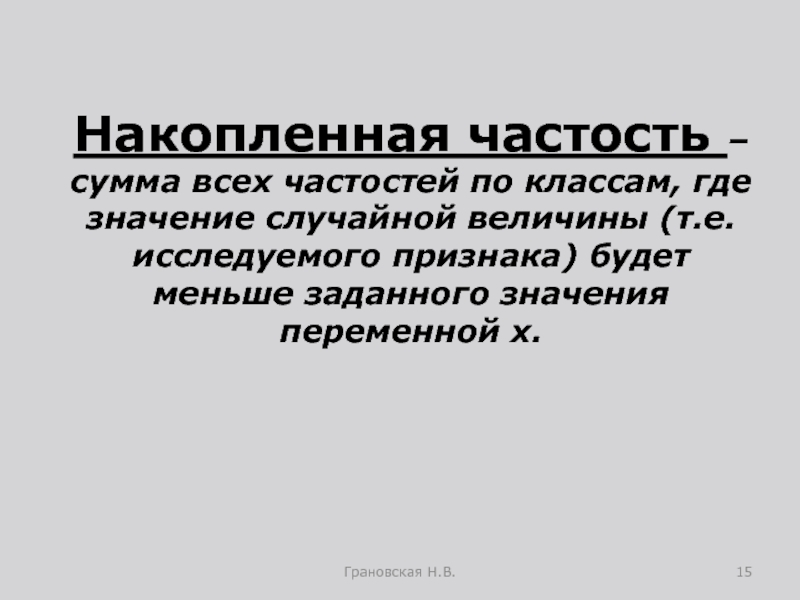

Слайд 15Накопленная частость – сумма всех частостей по классам, где значение случайной
величины (т.е. исследуемого признака) будет меньше заданного значения переменной х.
Грановская Н.В.
Слайд 17Построение гистограммы
По оси у – функция плотности распределения частота или частость
По
оси х - интервалы (классы) значений случайной величины (признака)
Грановская Н.В.
Слайд 18Гистограмма
График частотного распределения SiO2 в неогеновых лавах
F(x)
Грановская Н.В.
Частота
Х (SiO2, %)
Слайд 19Грановская Н.В.
Кумулята – график частотного распределения, в котором по оси ординат
- накопленные частости, а по оси х (абцисс) – так же как и в гистограмме – значения случайной величины – признака, разбитые заданным по интервалам.
Слайд 20
Кумулята
Грановская Н.В.
Х (SiO2, %)
F(x), %
Накопленная частотость
0
20
40
60
80
100
Медиана
По данному графику хорошо определяется медиана
(Ме) – т.е. значение случайной величины,
которое соответствует значению функции распределения , равному 50 % т.е половине – середине распределения.
Крутизна кумуляты – максимальная плотность распределения
которое соответствует значению функции распределения , равному 50 % т.е половине – середине распределения.
Крутизна кумуляты – максимальная плотность распределения

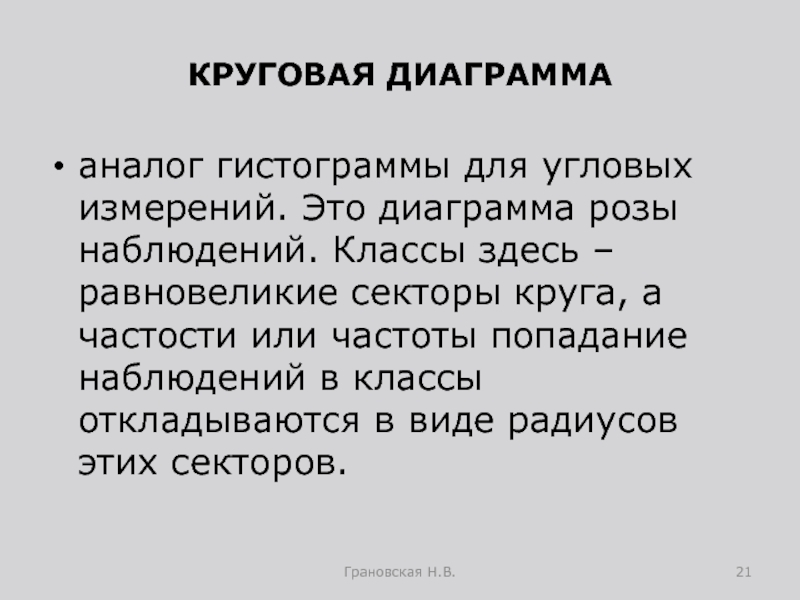

Слайд 21КРУГОВАЯ ДИАГРАММА
аналог гистограммы для угловых измерений. Это диаграмма розы наблюдений. Классы
здесь – равновеликие секторы круга, а частости или частоты попадание наблюдений в классы откладываются в виде радиусов этих секторов.
Грановская Н.В.
