Промежуточные рельсовые скрепления. Основные типы презентация
Содержание
- 1. Промежуточные рельсовые скрепления. Основные типы
- 2. СЛАЙД - ЛЕКЦИЯ ПРОМЕЖУТОЧНЫЕ РЕЛЬСОВЫЕ СКРЕПЛЕНИЯ ОСНОВНЫЕ ТИПЫ
- 3. ПРОМЕЖУТОЧНЫЕ РЕЛЬСОВЫЕ СКРЕПЛЕНИЯ ДОЛЖНЫ ОБЕСПЕЧИВАТЬ СТАБИЛЬНОЕ ПОЛОЖЕНИЕ

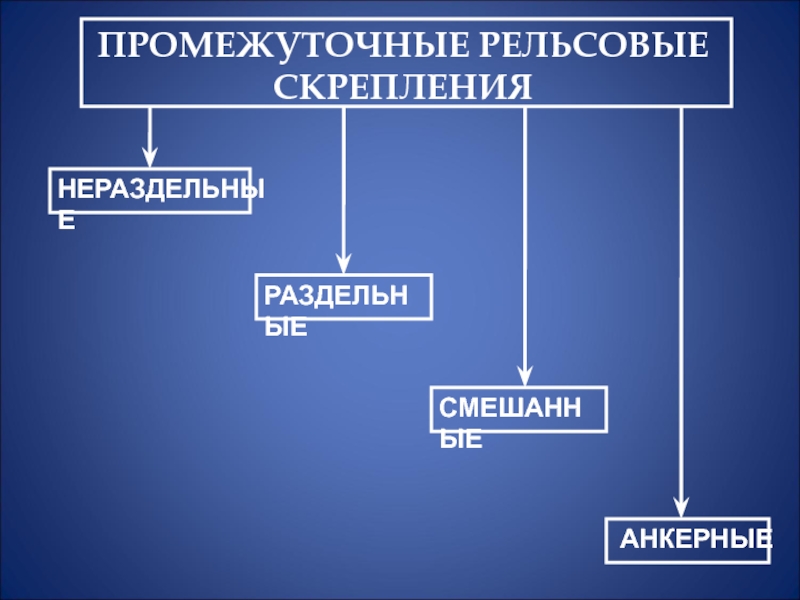

- 4. ПРОМЕЖУТОЧНЫЕ РЕЛЬСОВЫЕ СКРЕПЛЕНИЯ НЕРАЗДЕЛЬНЫЕ РАЗДЕЛЬНЫЕ СМЕШАННЫЕ АНКЕРНЫЕ
- 5. РАЗДЕЛЬНОЕ СКРЕПЛЕНИЕ – РЕЛЬС НА ПОДКЛАДКЕ ЗАКРЕПЛЯЕТСЯ
- 6. СМЕШАННОЕ СКРЕПЛЕНИЕ – В ЕГО КОНСТРУКЦИИ ИМЕЮТСЯ
- 7. СКРЕПЛЕНИЯ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ ШПАЛ

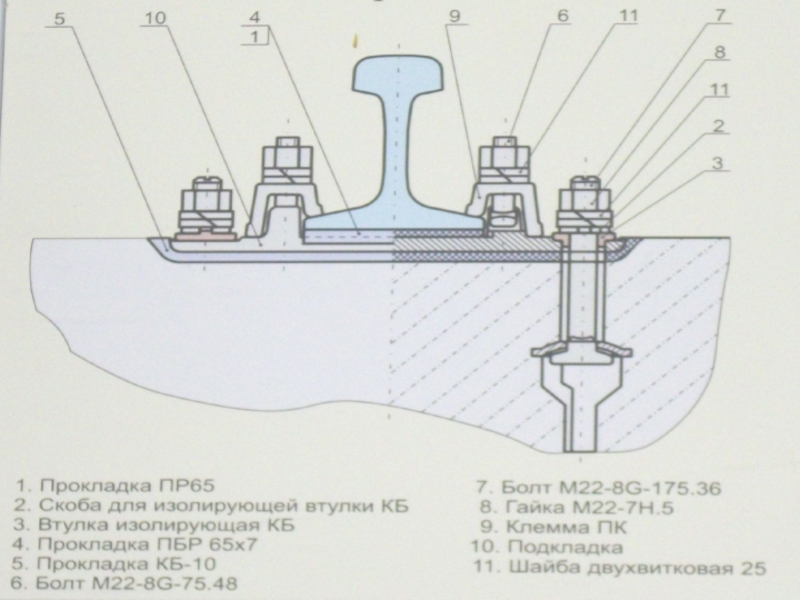

- 8. СКРЕПЛЕНИЕ КБ-65
- 9. ОБЩИЙ ВИД СКРЕПЛЕНИЯ
- 11. ИСПОЛЬЗУЕТСЯ Ж/Б ШПАЛА ТИПА Ш-1
- 12. НА ШПАЛУ УКЛАДЫВАЕТСЯ АММОРТИЗАЦИОННАЯ ДИЭЛЕКТРИЧЕСКАЯ ПРОКЛАДКА
- 13. НА РЕЗИНОВУЮ ПРОКЛАДКУ УКЛАДЫВАЕТСЯ ПОДКЛАДКА
- 14. НА ПОДКЛАДКУ УКЛАДЫВАЕТСЯ ПОДРЕЛЬСОВАЯ АММОРТИЗАЦИОННАЯ ПРОКЛАДКА
- 15. ПОДКЛАДКА КРЕПИТСЯ К ШПАЛЕ ПРИ ПОМОЩИ 2Х ЗАКЛАДНЫХ БОЛТОВ

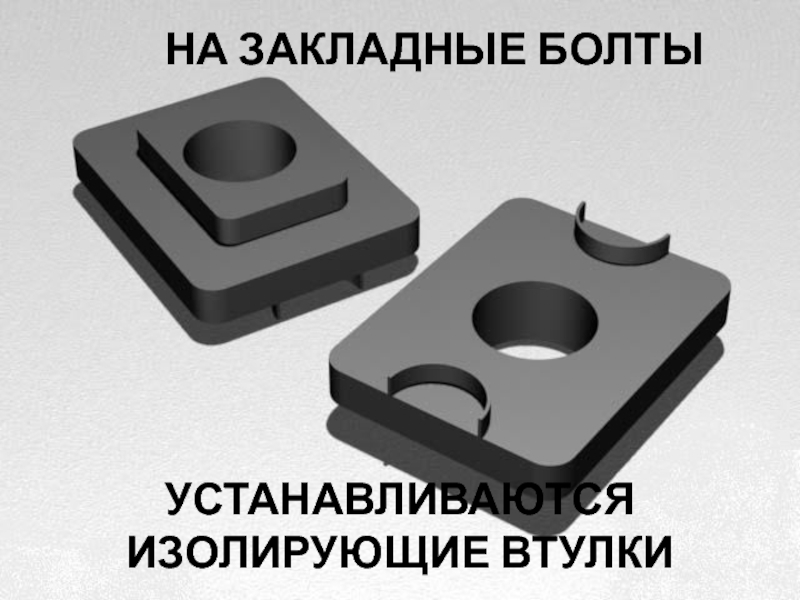

- 16. НА ЗАКЛАДНЫЕ БОЛТЫ УСТАНАВЛИВАЮТСЯ ИЗОЛИРУЮЩИЕ ВТУЛКИ
- 17. НА ИЗОЛИРУЮЩИЕ ВТУЛКИ УСТАНАВЛИВАЮТЯ ИЗОЛИРУЮЩИЕ СКОБЫ
- 18. ПОД ГАЙКИ ЗАКЛАДНЫХ БОЛТОВ УСТАНАВЛИВАЮТСЯ ДВУХВИТКОВЫЕ ШАЙБЫ
- 19. РЕЛЬС К ПОДКЛАДКЕ КРЕПИТСЯ ПРИ ПОМОЩИ 2Х КЛЕМНЫХ БОЛТОВ

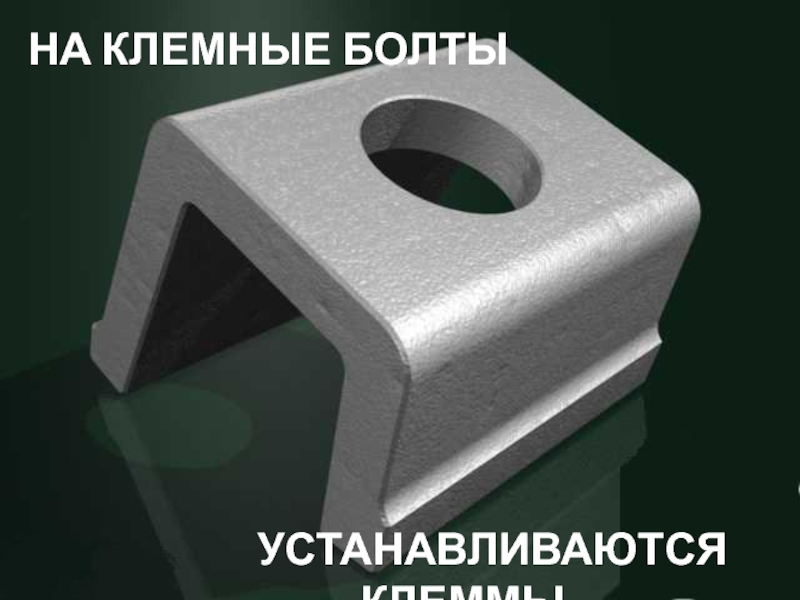

- 20. НА КЛЕМНЫЕ БОЛТЫ УСТАНАВЛИВАЮТСЯ КЛЕММЫ
- 21. ПОД ГАЙКИ КЛЕМНЫХ БОЛТОВ УСТАНАВЛИВАЮТСЯ ДВУХВИТКОВЫЕ ШАЙБЫ

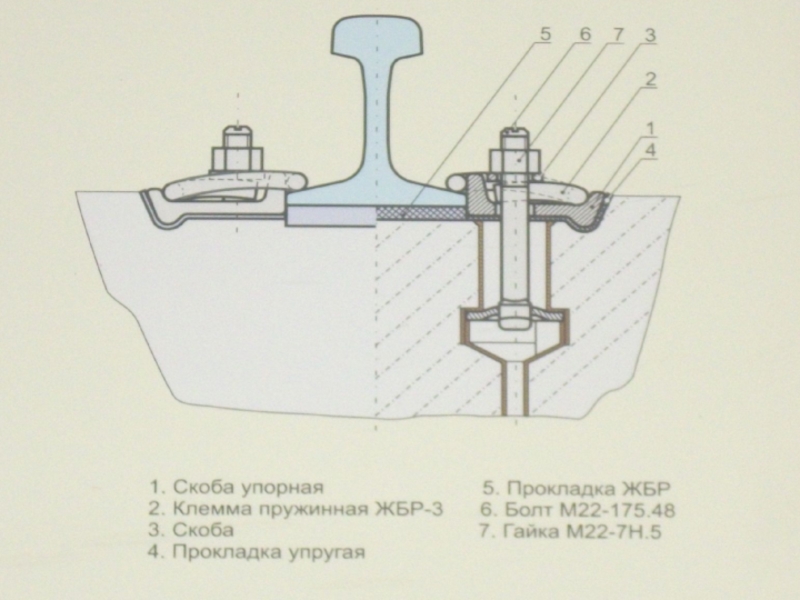

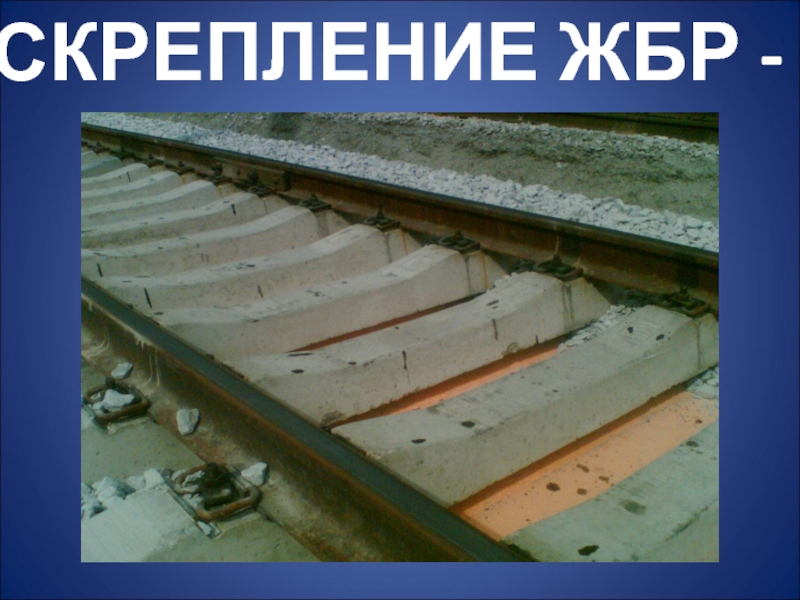

- 22. СКРЕПЛЕНИЕ ЖБР - 65
- 23. ОБЩИЙ ВИД СКРЕПЛЕНИЯ
- 25. ИСПОЛЬЗУЕТСЯ Ж/Б ШПАЛА Ш-3
- 26. НА ШПАЛУ УКЛАДЫВАЕТСЯ ПОДРЕЛЬСОВАЯ АММОРТИЗАЦИОННАЯ ПРОКЛАДКА
- 27. В БОЛТОВЫЕ ОТВЕРСТИЯ В ШПАЛЕ УСТАНАВЛИВАЮТСЯ ЗАКЛАДНЫЕ БОЛТЫ
- 28. НА ЗАКЛАДНЫЕ БОЛТЫ УСТАНАВЛИВАЮТСЯ ПРОКЛАДКИ УПОРНЫЕ
- 29. УСТАНАВЛИВАЮТСЯ СКОБЫ УПОРНЫЕ НА УПОРНЫЕ ПРОКЛАДКИ
- 30. ПРУЖИННЫЕ КЛЕММЫ НА УПОРНЫЕ СКОБЫ УСТАНАВЛИВАЮТСЯ
- 31. ПОД ГАЙКИ ЗАКЛАДНЫХ БОЛТОВ УСТАНАВЛИВАЮТСЯ СКОБЫ ПРИЖИМНЫЕ
- 32. В СКРЕПЛЕНИИ ЖБР-65Ш ВМЕСТО ЗАКЛАДОНОГО БОЛТА ИСПОЛЬЗУЕТСЯ ШУРУП
- 33. В МОДИФИКАЦИИ СКРЕПЛЕНИЯ ПРИМЕНЯЮТСЯ ПОЛИМЕРНЫЕ УПОРНЫЕ СКОБЫ

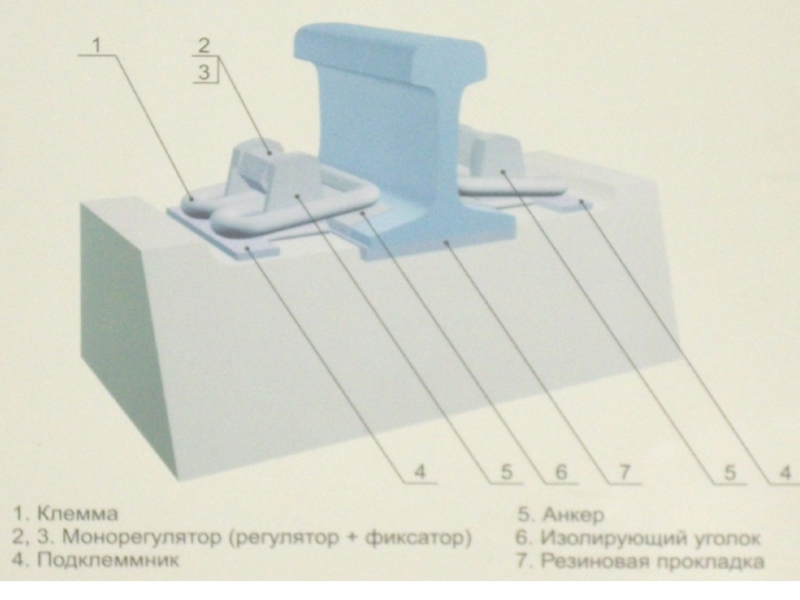

- 34. СКРЕПЛЕНИЕ АРС-4
- 35. ОБЩИЙ ВИД СКРЕПЛЕНИЯ
- 37. ИСПОЛЬЗУЕТСЯ Ж/Б ШПАЛА ШС-АРС

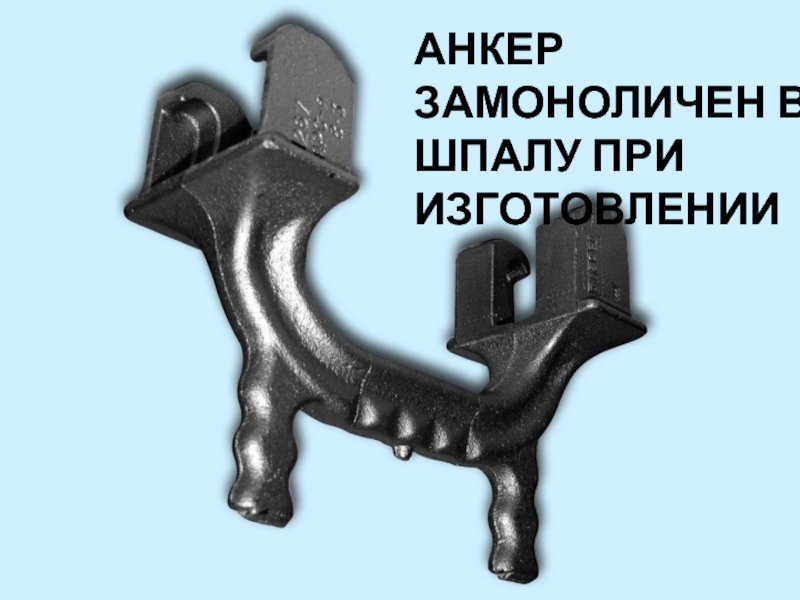

- 38. АНКЕР ЗАМОНОЛИЧЕН В ШПАЛУ ПРИ ИЗГОТОВЛЕНИИ
- 39. МЕЖДУ ГОЛОВКАМИ АНКЕРА НА ШПАЛУ УКЛАДЫВАЕТСЯ ПОДРЕЛЬСОВАЯ АММОРТИЗАЦИОННАЯ ПРОКЛАДКА
- 40. СНАРУЖИ И СНУТРИ КОЛЕИ НА ШПАЛУ УКЛАДЫВАЮТСЯ ПОДКЛЕМНИКИ
- 41. МЕЖДУ ГОЛОВКАМИ АНКЕРА И ПОДОШВОЙ РЕЛЬСА УСТАНАВЛИВАЮТСЯ УГОЛКИ ИЗОЛИРУЮЩИЕ
- 42. НА ГОЛОВКИ АНКЕРА УСТАНАВЛИВАЮТСЯ КЛЕММЫ ПРУЖИННЫЕ
- 43. МОНОРЕГУЛЯТОРЫ-ФИКСАТОРЫ ФИКСИРУЮТ КЛЕММЫ И РЕГУЛИРУЮТ СИЛУ ПРИЖАТИЯ РЕЛЬСА
- 44. СКРЕПЛЕНИЯ ДЛЯ ДЕРЕВЯННЫХ ШПАЛ
- 45. СКРЕПЛЕНИЕ ДО
- 46. ОБЩИЙ ВИД СКРЕПЛЕНИЯ
- 47. ШПАЛЫ ЛЮБЫХ ТИПОВ И ВИДОВ ИСПОЛЬЗУЮТСЯ ДЕРЕВЯННЫЕ

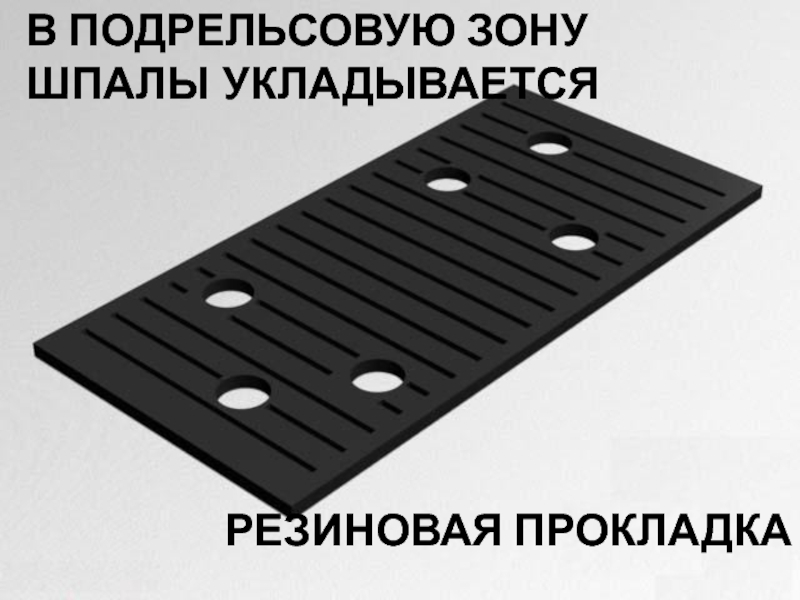

- 48. В ПОДРЕЛЬСОВУЮ ЗОНУ ШПАЛЫ УКЛАДЫВАЕТСЯ РЕЗИНОВАЯ ПРОКЛАДКА
- 49. НА ПРОКЛАДКУ УКЛАДЫВАЕТСЯ ПОДКЛАДКА
- 50. РЕЛЬС ВМЕСТЕ С ПОДКЛАДКОЙ ПРИШИВАЕТСЯ К ШПАЛЕ ПУТЕВЫМИ КОСТЫЛЯМИ
- 51. ДЛЯ ПРЕДОТВРАЩЕНИЯ УГОНА ПУТИ НА ПОДОШВУ РЕЛЬСА УСТАНАВЛИВАЮТСЯ ПРОТИВОУГОНЫ
- 52. В МОДИФИКАЦИИ СКРЕПЛЕНИЯ ИСПОЛЬЗУЕТСЯ УСИЛЕННАЯ ПОДКЛАДКА С ПОВЫШЕННОЙ РЕБОРДОЙ
- 53. СКРЕПЛЕНИЕ КД
- 54. ИСПОЛЬЗУЮТСЯ ДЕРЕВЯННЫЕ ШПАЛЫ ЛЮБЫХ ТИПОВ И ВИДОВ
- 55. В ПОДРЕЛЬСОВУЮ ЗОНУ ШПАЛЫ УКЛАДЫВАЕТСЯ РЕЗИНОВАЯ ПРОКЛАДКА

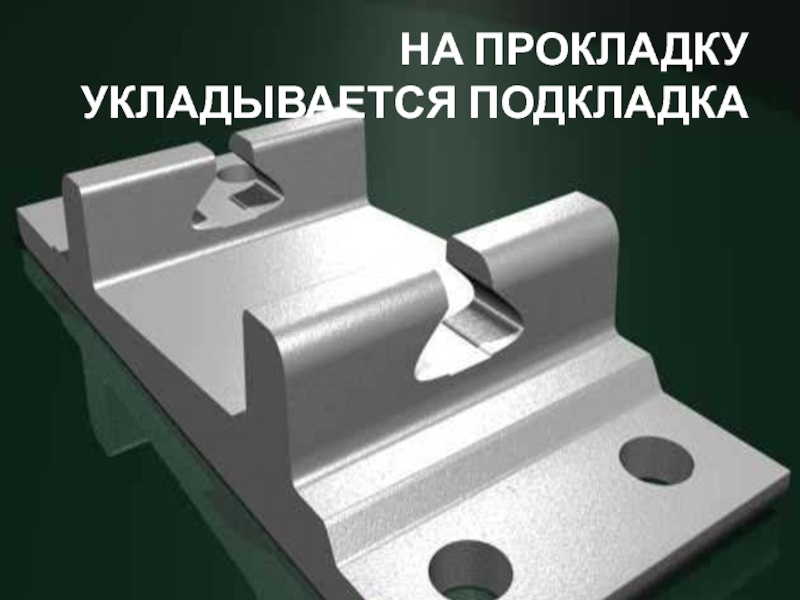

- 56. НА ПРОКЛАДКУ УКЛАДЫВАЕТСЯ ПОДКЛАДКА
- 57. ПОДКЛАДКА КРЕПИТСЯ К ШПАЛЕ ПРИ ПОМОЩИ 4Х ПУТЕВЫХ ШУРУПОВ
- 58. РЕЛЬС НА ПОДКЛАДКЕ КРЕПИТСЯ ПРИ ПОМОЩИ 2Х КЛЕМНЫХ БОЛТОВ
- 59. НА КЛЕМНЫЕ БОЛТЫ УСТАНАВЛИВАЮТСЯ КЛЕММЫ

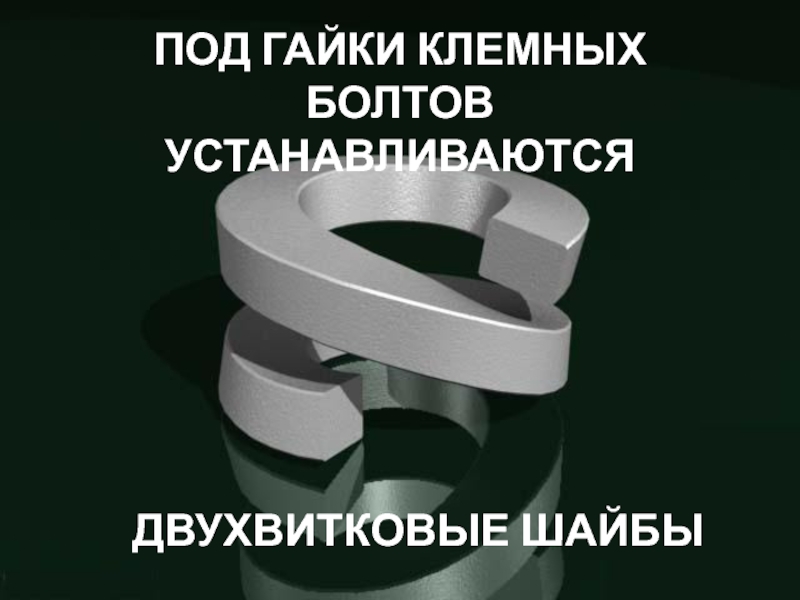

- 60. ПОД ГАЙКИ КЛЕМНЫХ БОЛТОВ УСТАНАВЛИВАЮТСЯ ДВУХВИТКОВЫЕ ШАЙБЫ
- 61. ОТЛИЧНОЕ ЗНАНИЕ КОНСТРУКЦИИ И НАЗНАЧЕНИЯ ВСЕХ МАТЕРИАЛОВ
СЛАЙД - ЛЕКЦИЯ ПРОМЕЖУТОЧНЫЕ РЕЛЬСОВЫЕ СКРЕПЛЕНИЯ ОСНОВНЫЕ ТИПЫ
Слайд 3ПРОМЕЖУТОЧНЫЕ РЕЛЬСОВЫЕ СКРЕПЛЕНИЯ ДОЛЖНЫ ОБЕСПЕЧИВАТЬ СТАБИЛЬНОЕ ПОЛОЖЕНИЕ РЕЛЬСОВЫХ НИТЕЙ В ОТНОШЕНИИ
ИХ СМЕЩЕНИЯ ПОПЕРЕК ПУТИ И ВДОЛЬ ПУТИ (УГОНА), А ТАКЖЕ ОПРОКИДЫВАНИЯ (РАСКАНТОВКИ).
Слайд 5РАЗДЕЛЬНОЕ СКРЕПЛЕНИЕ – РЕЛЬС НА ПОДКЛАДКЕ ЗАКРЕПЛЯЕТСЯ ПРИ ПОМОЩИ ОДНИХ ПРИКРЕПИТЕЛЕЙ,
ПОДКЛАДКА ЗАКРЕПЛЯЕТСЯ НА ШПАЛЕ ПРИ ПОМОЩИ ДРУГИХ ПРИКРЕПИТЕЛЕЙ
(НАПРИМЕР СКРЕПЛЕНИЯ КБ, КД)
НЕРАЗДЕЛЬНОЕ СКРЕПЛЕНИЕ – РЕЛЬС ВМЕСТЕ
С ПОДКЛАДКОЙ (УПОРОМ) КРЕПИТСЯ НА ШПАЛЕ
ОДНИМИ И ТЕМИ ЖЕ ПРИКРЕПИТЕЛЯМИ
(НАПРИМЕР СКРЕПЛЕНИЯ БП, ЖБР)
(НАПРИМЕР СКРЕПЛЕНИЯ КБ, КД)
НЕРАЗДЕЛЬНОЕ СКРЕПЛЕНИЕ – РЕЛЬС ВМЕСТЕ
С ПОДКЛАДКОЙ (УПОРОМ) КРЕПИТСЯ НА ШПАЛЕ
ОДНИМИ И ТЕМИ ЖЕ ПРИКРЕПИТЕЛЯМИ
(НАПРИМЕР СКРЕПЛЕНИЯ БП, ЖБР)
Слайд 6СМЕШАННОЕ СКРЕПЛЕНИЕ – В ЕГО КОНСТРУКЦИИ ИМЕЮТСЯ ЭЛЕМЕНТЫ РАЗДЕЛЬНОГО И НЕРАЗДЕЛЬНОГО
СКРЕПЛЕНИЙ (НАПРИМЕР СКРЕПЛЕНИЕ ДО)
АНКЕРНОЕ СКРЕПЛЕНИЕ – БОКОВОЙ УПОР РЕЛЬСА ЗАМОНОЛИЧЕН В ШПАЛУ ПРИ ЕЕ ИЗГОТОВЛЕНИИ (НАПРИМЕР СКРЕПЛЕНИЕ АРС-4)
АНКЕРНОЕ СКРЕПЛЕНИЕ – БОКОВОЙ УПОР РЕЛЬСА ЗАМОНОЛИЧЕН В ШПАЛУ ПРИ ЕЕ ИЗГОТОВЛЕНИИ (НАПРИМЕР СКРЕПЛЕНИЕ АРС-4)
Слайд 61ОТЛИЧНОЕ ЗНАНИЕ КОНСТРУКЦИИ И НАЗНАЧЕНИЯ ВСЕХ МАТЕРИАЛОВ ВСП – ВЫПОЛНЕНИЕ ОСНОВНЫХ
ТРЕБОВАНИЙ ПТЭ И ЦП-774 – ОБЕСПЕЧЕНИЕ БЕЗОПАСНОГО И БЕСПЕРЕБОЙНОГО ДВИЖЕНИЯ ПОЕЗДОВ С УСТАНОВЛЕННЫМИ СКОРОСТЯМИ
