ПРИКЛАДНАЯ ГОЛОГРАФИЯ презентация
Содержание
- 1. ПРИКЛАДНАЯ ГОЛОГРАФИЯ
- 2. Информация для студентов На сайте кафедры фотоники
- 3. Техника голографического эксперимента Регистрация голограммы –
- 4. Голографическая установка - Комплекс устройств, источников и
- 5. Источник когерентного излучения Основные параметры Режим излучения
- 6. Основные параметры лазеров Режим излучения – непрерывный,
- 7. Эксплутационные характеристики Мощность излучения Стабильность параметров излучения
- 8. Основные типы лазеров Газовые Жидкостные Твердотельные Твердотельные (полупроводник)
- 9. Лазеры, используемые при выполнении лабораторных работ по
- 10. Характеристики излучения-спектральный состав Спектр полосы усиления (ширина
- 11. Спектр излучения KLM-650 в зависимости от тока через p-n переход
- 12. Расходимость пучка лазерного излучения
- 13. Расходимость (по уровню 0,5): 0,13 мрад (Ipn
- 14. Зависимость параметров лазерного излучения от тока через p-n-переход
- 15. Голографическая схема Состоит из узлов и элементов,
- 16. Устройство деления пучка (Beamsplitter) По волновому фронту
- 17. Деление лазерного пучка (после расширения пучка)
- 18. Устройства для амплитудного деления пучков
- 19. Светоделительный кубик обеспечивает Снижение потерь на отражение

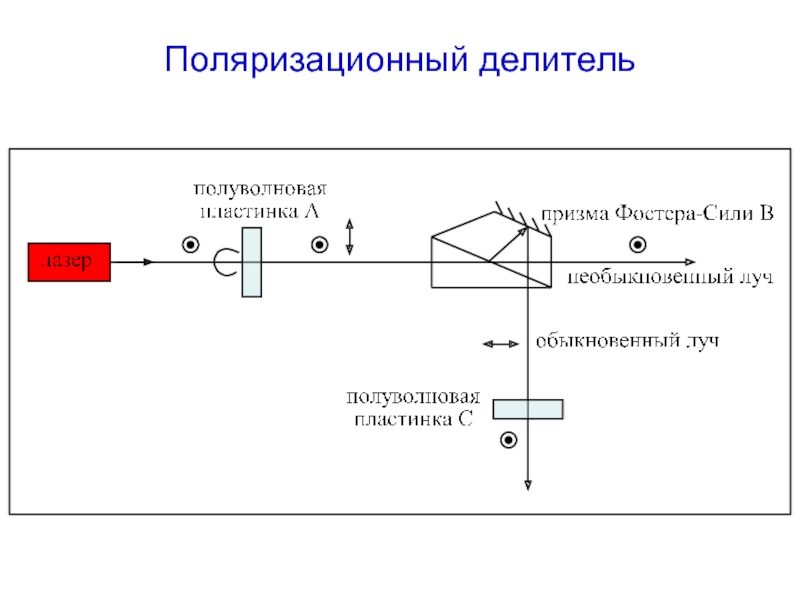

- 20. Поляризационный делитель
- 21. Малоугловой делитель лазерного пучка по амплитуде на основе объемной голограммы-решетки
- 22. Малоугловой делитель лазерного пучка по амплитуде на
- 23. Расположение пучков относительно образца Малоугловой делитель лазерного пучка по амплитуде на основе объемной голограммы-решетки
- 24. Схема записи голографических решеток с призменным интерферометром (деление пучка по амплитуде)
- 25. Устройства для деления фронта световой волны
- 26. Схема записи голограмм-решеток с прямоугольной призмой (деление пучка по волновому фронту)
- 27. Поляризационные устройства для амплитудного деления световых пучков
- 28. Расширение пучка
- 29. Телескопические системы для расширения параллельного пучка
- 30. Расширение пучка Где производить расширение пучка –
- 31. Устройство для «чистки» лазерного пучка
- 32. Желательное и нежелательное направления поляризации
- 33. Изменение направления вектора поляризации лазерного пучка с
- 34. Изменение направления вектора поляризации с помощью полуволновой пластинки
- 35. Прямоугольная призма–многофункциональный элемент голографической схемы
- 36. Обеспечение механической стабильности голографической схемы
Информация для студентов На сайте кафедры фотоники и оптоинформатики работает «Читальный зал» Пользователь: student Пароль: 8c2adpkt ТЕСТИРОВАНИЕ – завтра, пом.110: 4352 – 12.11.08: 12.40-14.00 4351 – 12.11.08:
Слайд 2Информация для студентов
На сайте кафедры фотоники и оптоинформатики работает «Читальный зал»
Пользователь:
student Пароль: 8c2adpkt
ТЕСТИРОВАНИЕ – завтра, пом.110:
4352 – 12.11.08: 12.40-14.00
4351 – 12.11.08: 15.50-17.20
ТЕСТИРОВАНИЕ – завтра, пом.110:
4352 – 12.11.08: 12.40-14.00
4351 – 12.11.08: 15.50-17.20

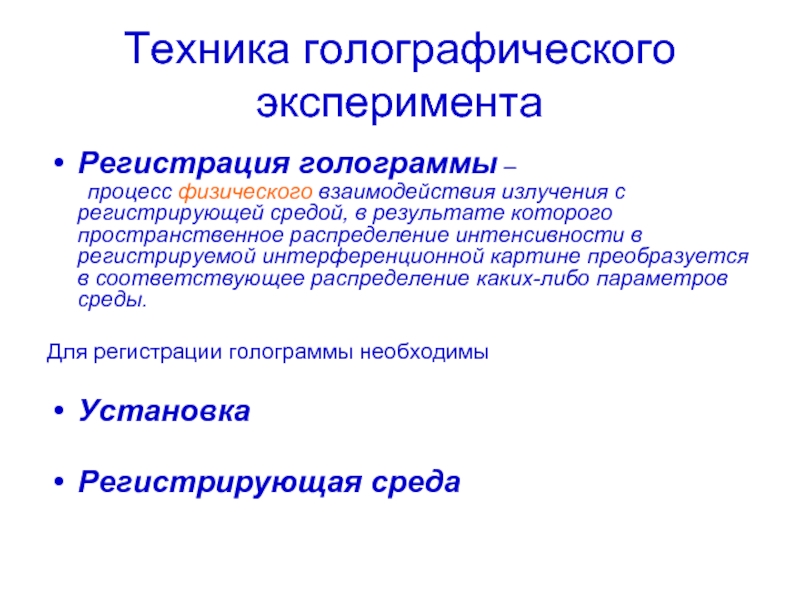

Слайд 3Техника голографического эксперимента
Регистрация голограммы –
процесс физического взаимодействия излучения с регистрирующей
средой, в результате которого пространственное распределение интенсивности в регистрируемой интерференционной картине преобразуется в соответствующее распределение каких-либо параметров среды.
Для регистрации голограммы необходимы
Установка
Регистрирующая среда
Для регистрации голограммы необходимы
Установка
Регистрирующая среда
Слайд 4Голографическая установка
- Комплекс устройств, источников и приемников излучения, оптико-механических узлов и
элементов, предназначенный для регистрации голограмм и измерения их параметров.
Включает:
Источник когерентного излучения
Голографическую схему – оптическую часть установки
Устройства защиты от вибраций и воздушных потоков
Включает:
Источник когерентного излучения
Голографическую схему – оптическую часть установки
Устройства защиты от вибраций и воздушных потоков
Слайд 5Источник когерентного излучения
Основные параметры
Режим излучения (непрерывный, импульсный, импульсно-периодический)
Длина волны излучения
Спектральный состав
излучения
Когерентность излучения
Поляризация излучения
Расходимость излучения
Когерентность излучения
Поляризация излучения
Расходимость излучения
Слайд 6Основные параметры лазеров
Режим излучения – непрерывный, импульсный, импульсно-периодический.
Длина волны излучения –
спектральная область, в пределах которой необходимо производить регистрацию голограммы (большей частью обусловлена спектральной чувствительностью регистрирующей среды и необходимостью передать определенный цвет объекта).
Спектральный состав излучения - ширина полосы испускания источника излучения, которая определяет ряд других параметров излучения.
Когерентность излучения. Обеспечивается режимом работы лазера: используют одномодовый режим (генерируется одна мода излучения, которая может содержать несколько частот) и одночастотный. Как правило, используют понятие временной когерентности излучения и длины когерентности лазера. Для получения голограмм применяют лазеры с высокой степенью временной когерентности (длина когерентности – десятки см).
Поляризация излучения – для регистрации голограмм наиболее предпочтительным является линейно-поляризованное излучение, в котором колебания вектора Е происходят перпендикулярно поверхности оптического стола, на котором расположена голографическая схема.
Расходимость излучения – пространственный спектр излучения источника – чем уже пространственный спектр излучения источника, тем ближе такое излучение к коллимированному (параллельному) пучку излучения, в котором все лучи параллельны друг другу с высокой степенью точности. Такой пучок предпочтителен с точки зрения обеспечения максимальной пространственной когерентности в схеме регистрации и является идеальным для создания в оптической голографической схеме интерференционной картины с заданными параметрами.
Спектральный состав излучения - ширина полосы испускания источника излучения, которая определяет ряд других параметров излучения.
Когерентность излучения. Обеспечивается режимом работы лазера: используют одномодовый режим (генерируется одна мода излучения, которая может содержать несколько частот) и одночастотный. Как правило, используют понятие временной когерентности излучения и длины когерентности лазера. Для получения голограмм применяют лазеры с высокой степенью временной когерентности (длина когерентности – десятки см).
Поляризация излучения – для регистрации голограмм наиболее предпочтительным является линейно-поляризованное излучение, в котором колебания вектора Е происходят перпендикулярно поверхности оптического стола, на котором расположена голографическая схема.
Расходимость излучения – пространственный спектр излучения источника – чем уже пространственный спектр излучения источника, тем ближе такое излучение к коллимированному (параллельному) пучку излучения, в котором все лучи параллельны друг другу с высокой степенью точности. Такой пучок предпочтителен с точки зрения обеспечения максимальной пространственной когерентности в схеме регистрации и является идеальным для создания в оптической голографической схеме интерференционной картины с заданными параметрами.
Слайд 7Эксплутационные характеристики
Мощность излучения
Стабильность параметров излучения
Габариты источника
Ресурс
Потребляемая мощность
Необходимость дополнительного энерго- и водо-обеспечения
Влияние
на окружающую среду
Слайд 9Лазеры, используемые при выполнении лабораторных работ по голографии
Газовый лазер на основе
смеси газов гелия и неона – длина волны генерации излучения 632,8нм – для записи изобразительных голограмм
Газовый лазер (ионный газовый лазер) на основе газа аргона – имеет целый спектр генерируемых длин волн различной мощности. Используют наиболее интенсивные линии – 476нм, 488нм, 514нм – для записи голограммных элементов
Полупроводниковый лазерный модуль KLM-650 – для измерения параметров
Газовый лазер (ионный газовый лазер) на основе газа аргона – имеет целый спектр генерируемых длин волн различной мощности. Используют наиболее интенсивные линии – 476нм, 488нм, 514нм – для записи голограммных элементов
Полупроводниковый лазерный модуль KLM-650 – для измерения параметров
Слайд 10Характеристики излучения-спектральный состав
Спектр полосы усиления (ширина спектральной линии)
Спектр частот собственных мод
резонатора
Спектр генерации лазера
Одномодовый лазер работает в режиме генерации отдельной продольной моды
Спектр генерации лазера
Одномодовый лазер работает в режиме генерации отдельной продольной моды
Слайд 13Расходимость (по уровню 0,5): 0,13 мрад (Ipn = 39,9 мА)
Форма пучка
полупроводникового
лазера KLM-650/3
Слайд 15Голографическая схема
Состоит из узлов и элементов, размещаемых на жестком основании (плите):
Источник
излучения
Устройства деления пучка
Затворы
Устройства фильтрации лазерных пучков
Поворотные зеркала и призмы
Расширители пучков
Диффузоры
Узлы крепления объектов
Узлы крепления регистрирующей среды
Устройства деления пучка
Затворы
Устройства фильтрации лазерных пучков
Поворотные зеркала и призмы
Расширители пучков
Диффузоры
Узлы крепления объектов
Узлы крепления регистрирующей среды
Слайд 16Устройство деления пучка (Beamsplitter)
По волновому фронту – призмы, зеркала
По амплитуде –
полупрозрачные зеркала, светоделительные кубики, поляризационноые устройства, объемная голограмма-решетка
Слайд 17Деление лазерного пучка (после расширения пучка) – по амплитуде (1), по
волновому фронту (2)
Слайд 19Светоделительный кубик обеспечивает
Снижение потерь на отражение за счет перепендикулярного падения пучка
на поверхность
Устойчивость к повреждениям
Неизменность угла между пучками (90град)
Неизменность соотношения пучков по интенсивности
Устойчивость к повреждениям
Неизменность угла между пучками (90град)
Неизменность соотношения пучков по интенсивности
Слайд 22Малоугловой делитель лазерного пучка по амплитуде на основе объемной голограммы-решетки
Преимущества:
возможность получения
двух когерентных пучков с нулевой разностью хода
при угле между пучками может иметь заранее заданную величину, причем довольно незначительную, в отличие от устройств на основе кубиков, полупрозрачных зеркал и др.
Недостатки:
требует определенной точности установки элемента в оптической схеме,
Спектральный состав двух пучков может различаться, если угловая селективность используемой голограммы меньше пространственного спектра разделяемого излучения.
при угле между пучками может иметь заранее заданную величину, причем довольно незначительную, в отличие от устройств на основе кубиков, полупрозрачных зеркал и др.
Недостатки:
требует определенной точности установки элемента в оптической схеме,
Спектральный состав двух пучков может различаться, если угловая селективность используемой голограммы меньше пространственного спектра разделяемого излучения.
Слайд 23Расположение пучков относительно образца
Малоугловой делитель лазерного пучка по амплитуде на основе
объемной голограммы-решетки

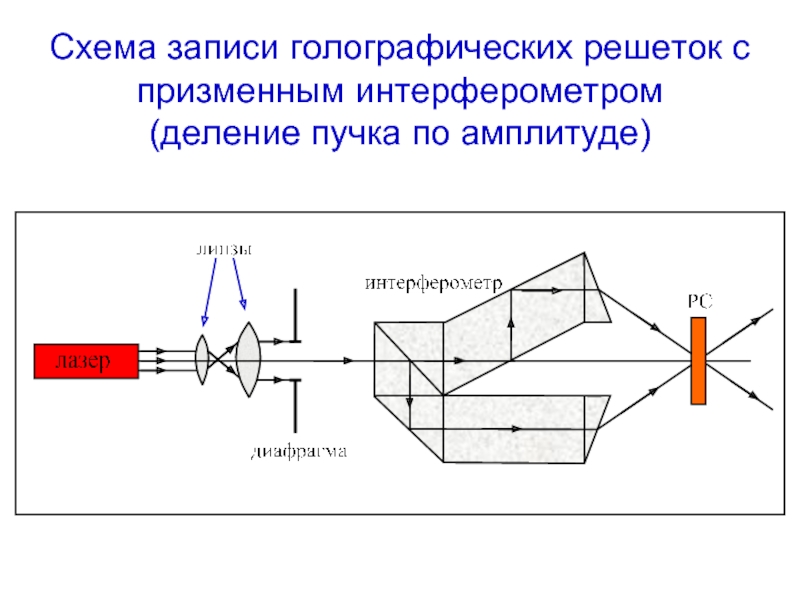

Слайд 24Схема записи голографических решеток с призменным интерферометром
(деление пучка по амплитуде)
Слайд 29Телескопические системы для расширения параллельного пучка
с положительной линзой
с отрицательной линзой
система с
отрицательной линзой предпочтительней при использовании мощных источников излучения
Слайд 30Расширение пучка
Где производить расширение пучка –
до делителя пучков или после
него?
Делитель в пучке до расширения:
Малый диаметр пучка(снижение требований к габаритам)
Дефекты делителя могут быть устранены при расширении
Объектный и референтный пучки формируются разными узлами
Увеличение количества элементов
Повышение требований к стабильности схемы
Делитель в пучке после расширения:
Один набор элементов для расширения пучка (снижение количества элементов)
Увеличение диаметра пучка (повышение требований к габаритам)
Делитель в пучке до расширения:
Малый диаметр пучка(снижение требований к габаритам)
Дефекты делителя могут быть устранены при расширении
Объектный и референтный пучки формируются разными узлами
Увеличение количества элементов
Повышение требований к стабильности схемы
Делитель в пучке после расширения:
Один набор элементов для расширения пучка (снижение количества элементов)
Увеличение диаметра пучка (повышение требований к габаритам)
Слайд 33Изменение направления вектора поляризации лазерного пучка
с помощью фазовой пластинки (двулучепреломление)
с помощью
двух прямоугольных призм
???
???
