Положения по расчету строительных конструкций. (Лекция 3) презентация

С 1954 г. строительные конструкции рассчитываются по методу предельных состояний.
Под предельным состоянием понимается такое состояние конструкции, после достижения которого дальнейшая нормальная эксплуатация конструкции невозможна.
Нормами установлены две группы предельных состояний:
1-я группа – расчеты, которые определяют потерю несущей способности (прочности) или устойчивости конструкции
Nвнеш.нагр. ≤ Фнесущ.способн
Nвнеш.нагр – наибольшее возможное усилие (изгибающий момент, продольная сила и т.п.), возникающее от внешних нагрузок;
Фнесущ.способн – наименьшая возможная несущая способность сечения конструкции (зависит от прочности материала, формы и размеров сечения и т.п.).

материала конструкции;
– коэффициент, учитывающий продольный изгиб,
(зависит от гибкости λ);
А – площадь элемента.

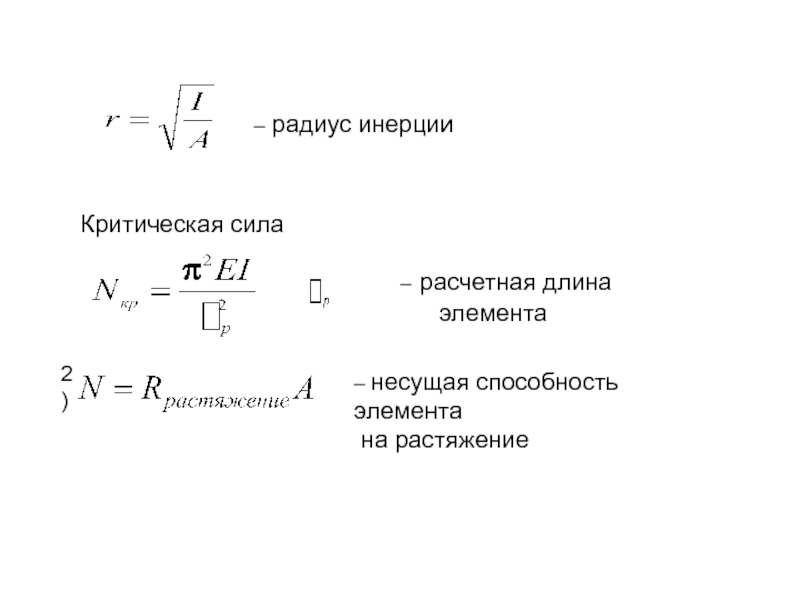

где r – радиус инерции

1)

длина элемента

Критическая сила

2)

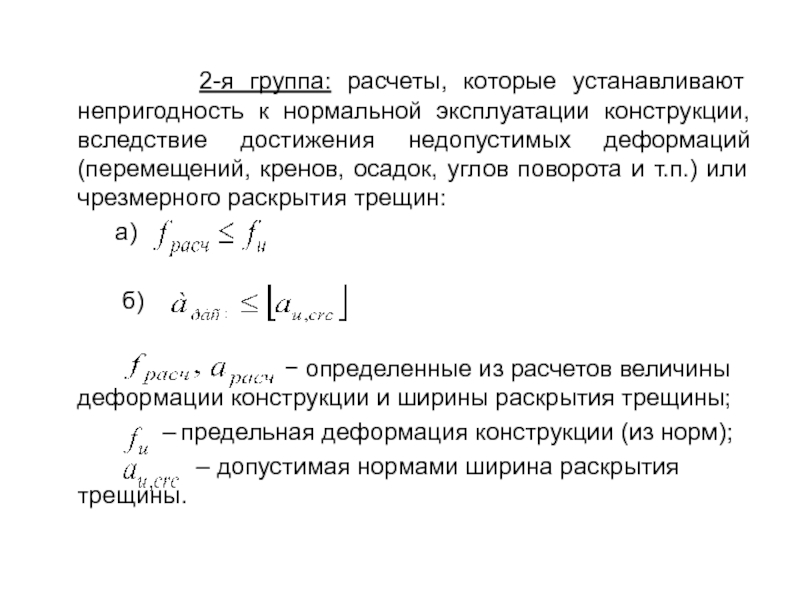

к нормальной эксплуатации конструкции, вследствие достижения недопустимых деформаций (перемещений, кренов, осадок, углов поворота и т.п.) или чрезмерного раскрытия трещин:
а)

б)

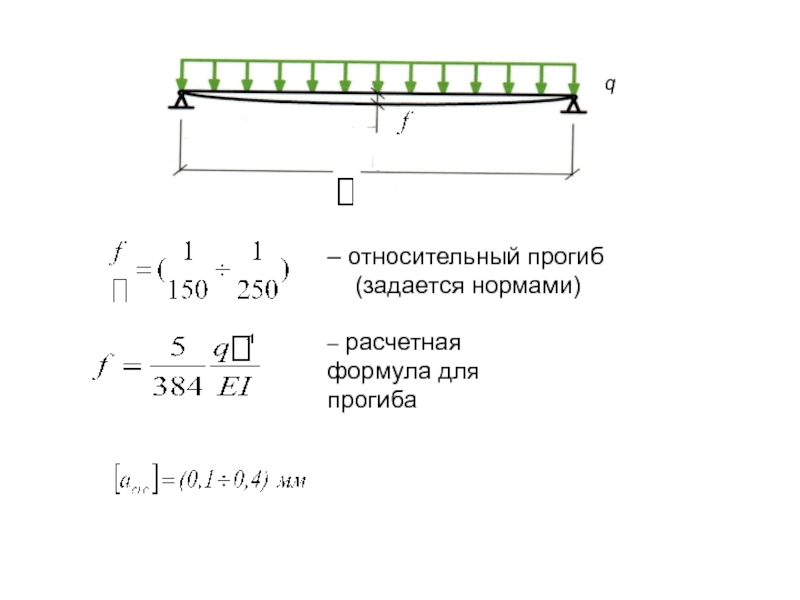

− определенные из расчетов величины деформации конструкции и ширины раскрытия трещины;
– предельная деформация конструкции (из норм);
– допустимая нормами ширина раскрытия трещины.

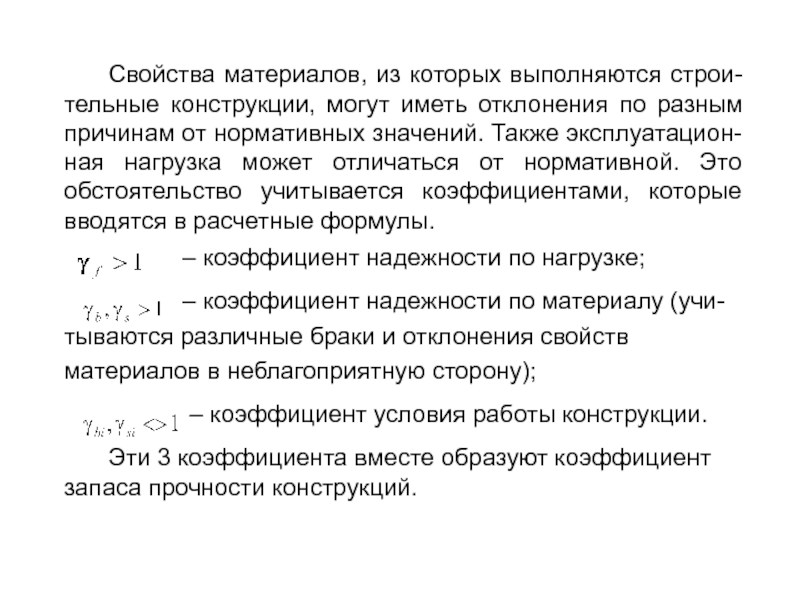

могут иметь отклонения по разным причинам от нормативных значений. Также эксплуатацион-ная нагрузка может отличаться от нормативной. Это обстоятельство учитывается коэффициентами, которые вводятся в расчетные формулы.
– коэффициент надежности по нагрузке;
– коэффициент надежности по материалу (учи- тываются различные браки и отклонения свойств материалов в неблагоприятную сторону);
– коэффициент условия работы конструкции.
Эти 3 коэффициента вместе образуют коэффициент запаса прочности конструкций.

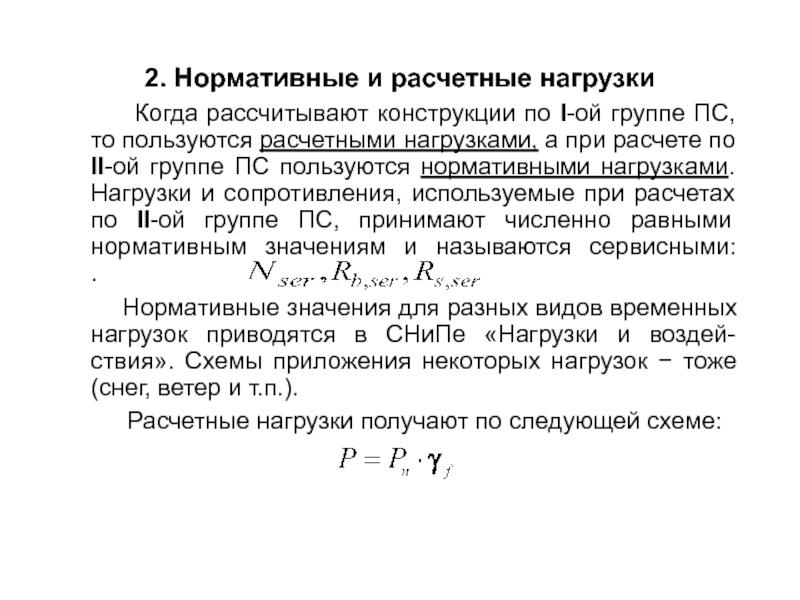

по I-ой группе ПС, то пользуются расчетными нагрузками, а при расчете по II-ой группе ПС пользуются нормативными нагрузками. Нагрузки и сопротивления, используемые при расчетах по II-ой группе ПС, принимают численно равными нормативным значениям и называются сервисными: .
Нормативные значения для разных видов временных нагрузок приводятся в СНиПе «Нагрузки и воздей-ствия». Схемы приложения некоторых нагрузок − тоже (снег, ветер и т.п.).
Расчетные нагрузки получают по следующей схеме:

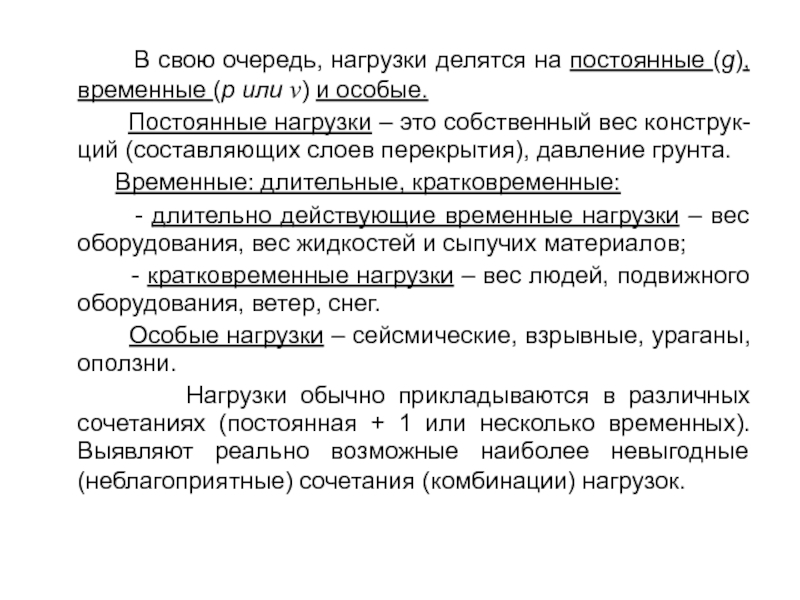

постоянные (g), временные (р или v) и особые.
Постоянные нагрузки – это собственный вес конструк-ций (составляющих слоев перекрытия), давление грунта.
Временные: длительные, кратковременные:
- длительно действующие временные нагрузки – вес оборудования, вес жидкостей и сыпучих материалов;
- кратковременные нагрузки – вес людей, подвижного оборудования, ветер, снег.
Особые нагрузки – сейсмические, взрывные, ураганы, оползни.
Нагрузки обычно прикладываются в различных сочетаниях (постоянная + 1 или несколько временных). Выявляют реально возможные наиболее невыгодные (неблагоприятные) сочетания (комбинации) нагрузок.

Основной параметр, который характеризует способ-ность материала сопротивляться силовым воздействиям, называется сопротивлением.

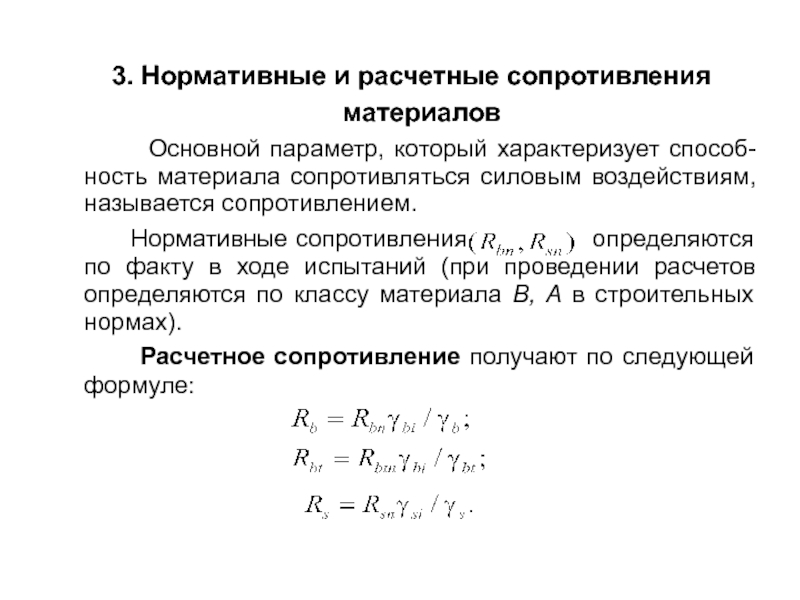

Нормативные сопротивления определяются по факту в ходе испытаний (при проведении расчетов определяются по классу материала В, А в строительных нормах).
Расчетное сопротивление получают по следующей формуле:

жбк и принципов их конструирования оказалось возможным, благодаря работам исследователей и инженеров Консидера, Генебика (Франция), Кенена, Мёрша (Германия).
1. К концу ХIX-го в. сложилась в общих чертах теория расчета железобетона по допускаемым напряжениям. До 1938 г. для расчета использовались положения этой теории.
2. В конце 1931 г. А.Ф. Лолейт (РФ) выдвинул основные положения новой теории расчета железобетона по разрушающим усилиям (нагрузкам). С 1938 г. по 1954 г. использовались ее положения (Ржаницын А.Р., Гвоздев А.А.)
3. С 1954 г. расчеты ЖБК (и других строительных конструкций) ведутся по методу предельных состояний (сначала в России, затем и в других странах).
