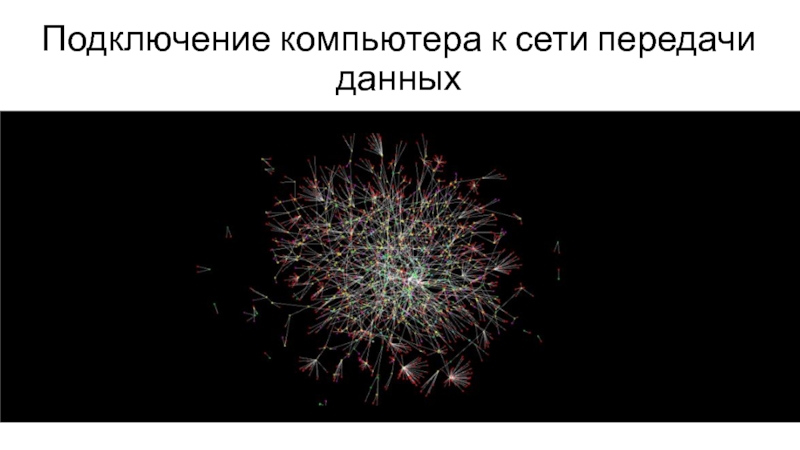

Подключение компьютера к сети передачи данных презентация
Содержание
- 1. Подключение компьютера к сети передачи данных
- 2. Сетевые устройства и топология сетей
- 3. Проблемы построения сети Проблема адресации
- 4. Топология «Шина» Коллизии — сетевой
- 5. Топология «Кольцо» Коллизии — сетевой
- 6. Топология «Двойное Кольцо» Коллизии —
- 7. Топология «Звезда» Коммутация и обнаружение
- 8. Топология «Ячейстая или Полная» Коллизии
- 9. Пассивное сетевое оборудование Кабель Коннекторы Стойки Патч-панели Концентраторы Повторители
- 10. Активное сетевое оборудование Мосты Коммутаторы Сетевые карты Другие управляемые сетевые устройства
- 11. Концентратор и коммутатор
- 12. Обжимаем кабель Будьте предельно внимательны
- 13. Обжимаем кабель Перекрестное соединение —
- 14. Обжимаем кабель Прямое соединение -
Слайд 2Сетевые устройства и топология сетей
Простейшее соединение Точка-Точка (Point-to-Point/ P2P пиринговая сеть).
Например, соединение кабелем двух компьютеров.
ПК — вторая точка
ПК — первая точка
Среда передачи данных
(кабель или радиоволны)

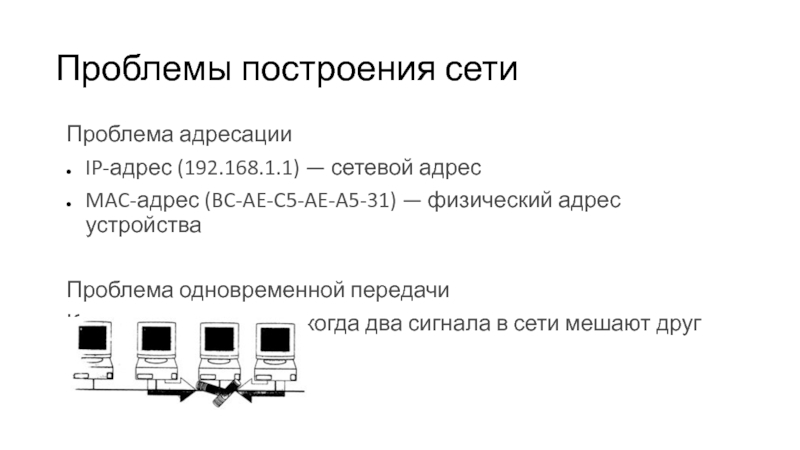

Слайд 3Проблемы построения сети
Проблема адресации
IP-адрес (192.168.1.1) — сетевой адрес
MAC-адрес (BC-AE-C5-AE-A5-31) — физический
адрес устройства
Проблема одновременной передачи
Коллизия — ситуация, когда два сигнала в сети мешают друг другу
Проблема одновременной передачи
Коллизия — ситуация, когда два сигнала в сети мешают друг другу
Слайд 4Топология «Шина»
Коллизии — сетевой маркер
Низкая устойчивость к обрывам
Высокая устойчивость к потере
узлов
Хорошая масштабируемость
На концах сети - терминаторы
Хорошая масштабируемость
На концах сети - терминаторы
Слайд 5Топология «Кольцо»
Коллизии — сетевой маркер
Низкая устойчивость к обрывам
Высокая устойчивость к потере
узлов
Средняя масштабируемость
Требуется отключать сеть для подключения нового узла
Средняя масштабируемость
Требуется отключать сеть для подключения нового узла
Слайд 6Топология «Двойное Кольцо»
Коллизии — сетевой маркер
Высокая устойчивость к обрывам
Высокая устойчивость к
потере узлов
Средняя масштабируемость
Требуется отключать сеть для подключения нового узла
Средняя масштабируемость
Требуется отключать сеть для подключения нового узла

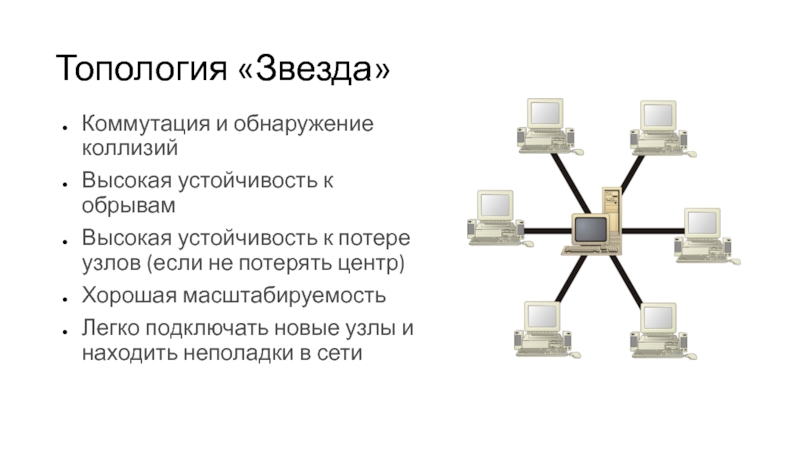

Слайд 7Топология «Звезда»
Коммутация и обнаружение коллизий
Высокая устойчивость к обрывам
Высокая устойчивость к потере
узлов (если не потерять центр)
Хорошая масштабируемость
Легко подключать новые узлы и находить неполадки в сети
Хорошая масштабируемость
Легко подключать новые узлы и находить неполадки в сети

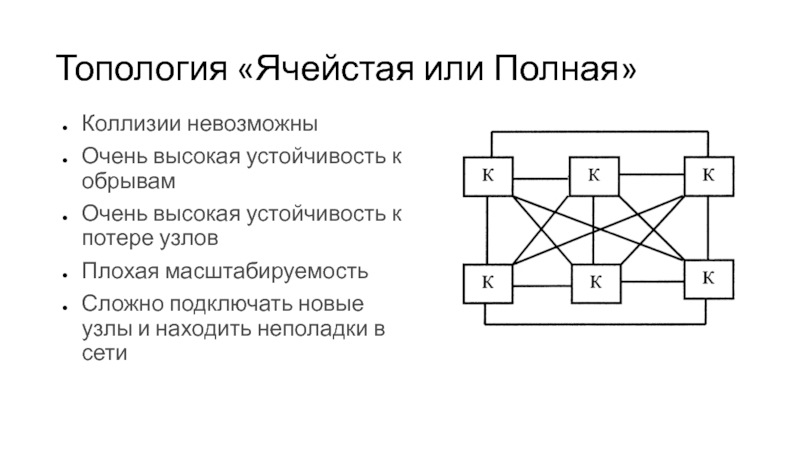

Слайд 8Топология «Ячейстая или Полная»
Коллизии невозможны
Очень высокая устойчивость к обрывам
Очень высокая устойчивость
к потере узлов
Плохая масштабируемость
Сложно подключать новые узлы и находить неполадки в сети
Плохая масштабируемость
Сложно подключать новые узлы и находить неполадки в сети

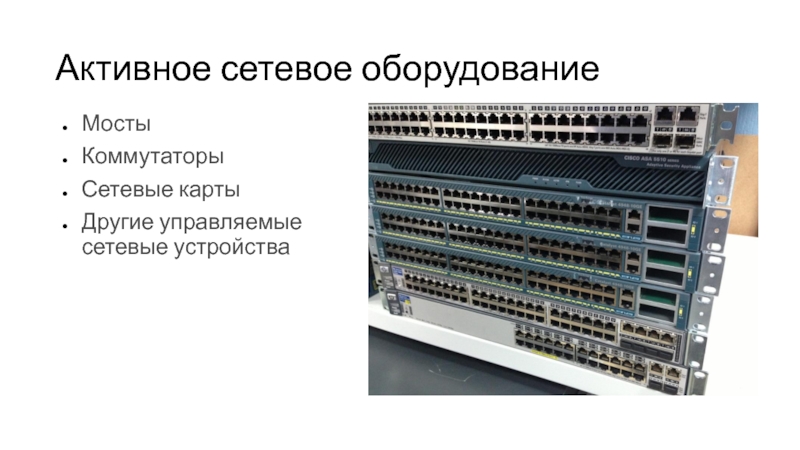

Слайд 10Активное сетевое оборудование
Мосты
Коммутаторы
Сетевые карты
Другие управляемые сетевые устройства

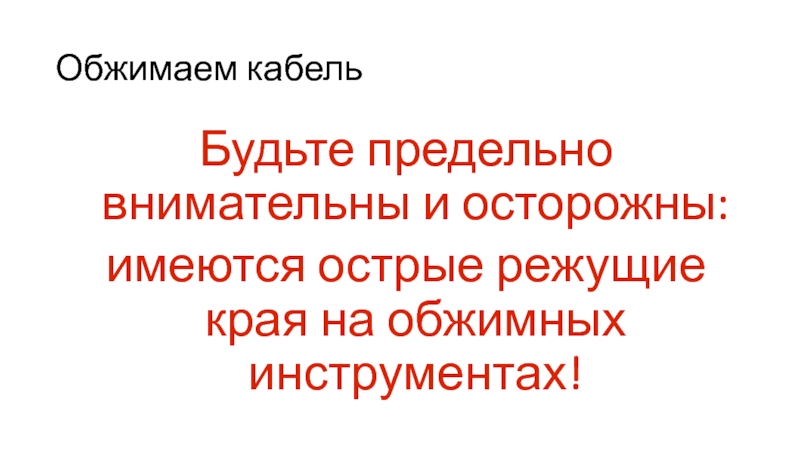

Слайд 12Обжимаем кабель
Будьте предельно внимательны и осторожны:
имеются острые режущие края на
обжимных инструментах!
Слайд 13Обжимаем кабель
Перекрестное соединение — кроссовер («нульхабный» вариант для соединения двух компьютеров
кабелем)
Один конец кабеля обжимается по стандарту А
Второй конец кабеля обжимается по стандарту В
Один конец кабеля обжимается по стандарту А
Второй конец кабеля обжимается по стандарту В
Слайд 14Обжимаем кабель

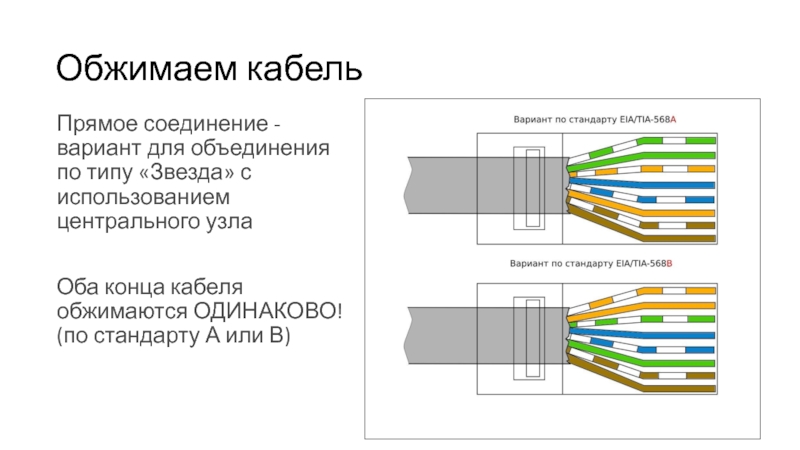

Прямое соединение - вариант для объединения по типу «Звезда» с
использованием центрального узла
Оба конца кабеля обжимаются ОДИНАКОВО! (по стандарту А или В)
Оба конца кабеля обжимаются ОДИНАКОВО! (по стандарту А или В)
