Подготовка поверхности. Точечная сварка презентация
Содержание
- 1. Подготовка поверхности. Точечная сварка
- 2. Punktsveis, nær malt rødt Точечная сварка после
- 3. Sølvmaling rust, skarp kant punkt sveis Острые
- 4. Sa 3 Hullet sveis sveiseperler Недопустимое качество
- 5. Malt rødt Hullet sveis, perler helligdager Краска
- 6. Malt rødt/hvitt 2 St. Hullet sveis Helligdager
- 7. Malt rødt Lite pinhole i sveis Раковины
- 8. Sa 3, spant, ender skarpe kanter pinhole
- 9. Sa 3, skansekled. Stygg sveis, perler Фальшборт
- 10. Sa 3, nærbilde sveiseperler skarp kant Сварочные
- 11. Rusten bjelke skarpe kanter Исходное состояние стали
- 12. Sa 3 Bjelke Skarp kant Состояние
- 13. Sa 3, Bjelke Rund kant
- 14. Sa 3 Nærbilde notcher Skarpe kanter Запилы
- 15. Sa 3 Nærbilde notch Rund kant Запилы
- 16. Tank invendig, rød pene runde kanter Балластный
- 17. Klammer, rødt malt Pene runde kanter Состояние
- 18. Tank, rød, mannhull Pene runde kanter Балластный
Punktsveis, nær malt rødt Точечная сварка после окраски Краской не возможно заполнить расстояние между сваренными листами стали В этих местах может появляться коррозия Не рекомендуется при-менять точечную сварку на объектах подвер-гающихся
Слайд 1Sa 3
Punktsveis
Skarp notch
Точечная сварка приводит к образованию щелей
В этих местах может
появляться коррозия
Не рекомендуется при-менять точечную свар-ку на объектах подвер-гающихся агрессивным воздействиям окружа-ющей среды
Не рекомендуется при-менять точечную свар-ку на объектах подвер-гающихся агрессивным воздействиям окружа-ющей среды
Слайд 2Punktsveis, nær
malt rødt
Точечная сварка после окраски
Краской не возможно заполнить расстояние между
сваренными листами стали
В этих местах может появляться коррозия
Не рекомендуется при-менять точечную сварку на объектах подвер-гающихся агрессивным воздействиям окружа-ющей среды
В этих местах может появляться коррозия
Не рекомендуется при-менять точечную сварку на объектах подвер-гающихся агрессивным воздействиям окружа-ющей среды
Слайд 3Sølvmaling
rust, skarp kant
punkt sveis
Острые углы, Точечная сварка: возможные очаги коррозии
Конструкция недавно
покрашена
Места не защищенные от влаги
Коррозия появилась через небольшой промежуток времени на острых углах, и в областях сварки
Места не защищенные от влаги
Коррозия появилась через небольшой промежуток времени на острых углах, и в областях сварки
Слайд 4Sa 3
Hullet sveis
sveiseperler
Недопустимое качество сварки
Сварка очень грубая, много раковин.
Сварочные брызги около
шва
Необходима повторная сварка и шлифовка перед покраской
Необходима повторная сварка и шлифовка перед покраской
Слайд 5Malt rødt
Hullet sveis, perler
helligdager
Краска нанесенная на плохую сварку
Очень плохое качество сварки
Необходима
повторная сварка и очистка перед покраской
Раковины и пропуски видны даже после полосовой прокраски и нанесения верхнего слоя
Необходимо: очистка, сварка, шлифовка и повторная очистка : Очень дорого!
Раковины и пропуски видны даже после полосовой прокраски и нанесения верхнего слоя
Необходимо: очистка, сварка, шлифовка и повторная очистка : Очень дорого!
Слайд 6Malt rødt/hvitt 2 St.
Hullet sveis
Helligdager
Краска нанесена на плохую сварку
Очень плохое качество
сварки
Необходима повторная сварка и очистка перед покраской
Раковины и пропуски видны даже после полосовой прокраски и нанесения верхнего слоя
Необходимо: очистка, сварка, шлифовка и повторная очистка : Очень дорого!
Необходима повторная сварка и очистка перед покраской
Раковины и пропуски видны даже после полосовой прокраски и нанесения верхнего слоя
Необходимо: очистка, сварка, шлифовка и повторная очистка : Очень дорого!
Слайд 7Malt rødt
Lite pinhole i sveis

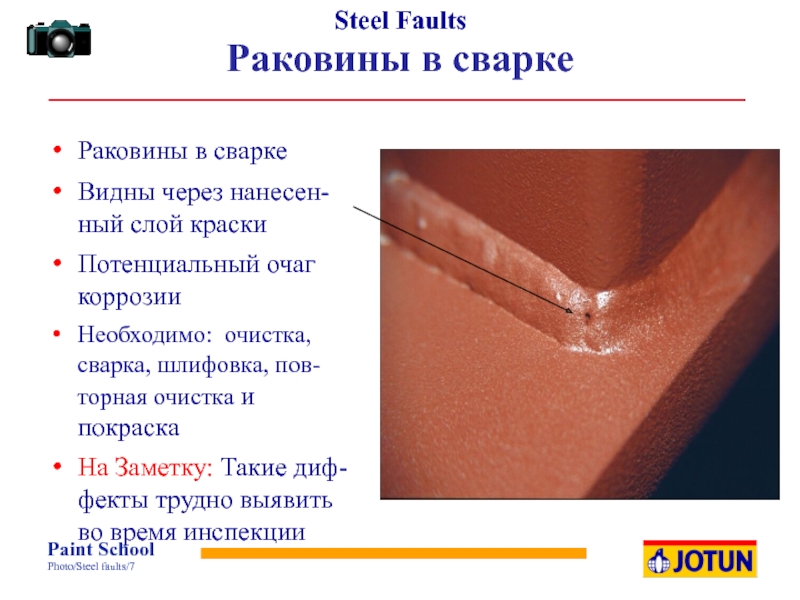

Раковины в сварке
Раковины в сварке
Видны через нанесен-ный
слой краски
Потенциальный очаг коррозии
Необходимо: очистка, сварка, шлифовка, пов-торная очистка и покраска
На Заметку: Такие диф-фекты трудно выявить во время инспекции
Потенциальный очаг коррозии
Необходимо: очистка, сварка, шлифовка, пов-торная очистка и покраска
На Заметку: Такие диф-фекты трудно выявить во время инспекции
Слайд 8Sa 3, spant, ender
skarpe kanter
pinhole
perler

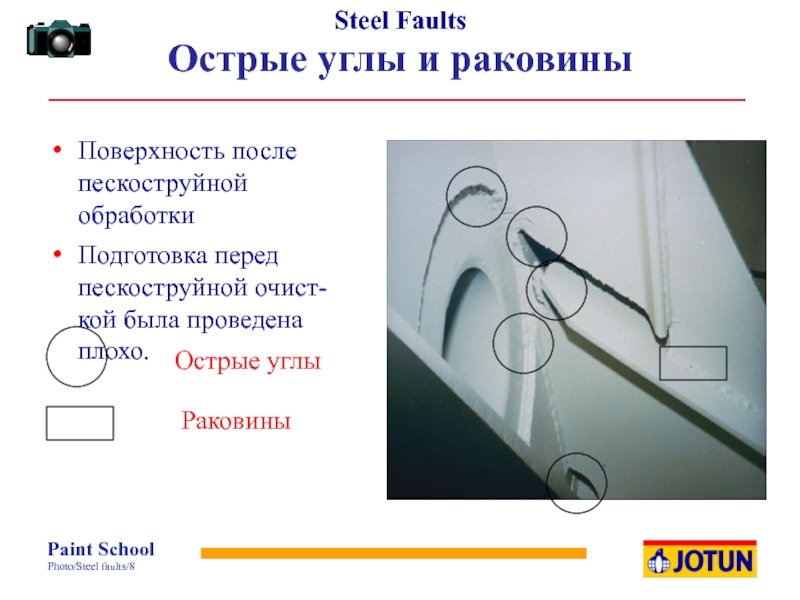

Острые углы и раковины
Поверхность после пескоструйной обработки
Подготовка перед пескоструйной очист-кой была проведена плохо.
Острые углы
Раковины
Слайд 9Sa 3, skansekled.
Stygg sveis, perler

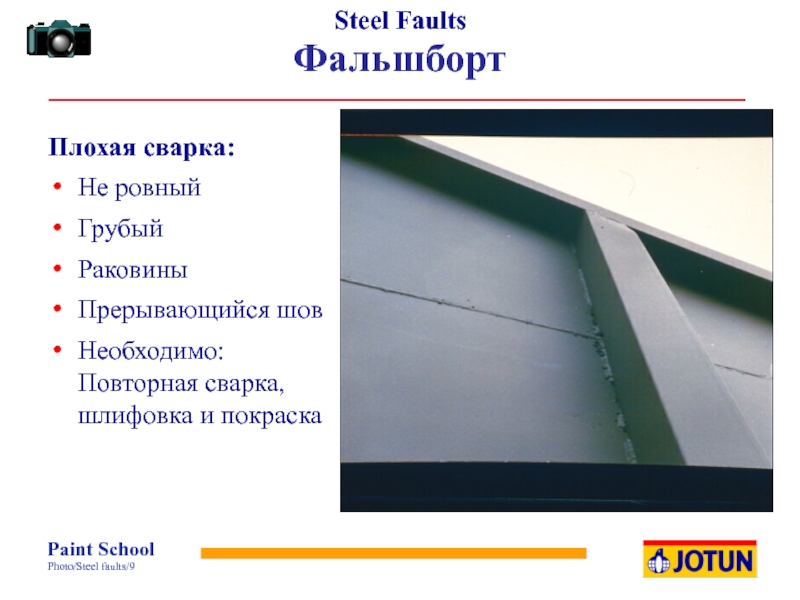

Фальшборт
Плохая сварка:
Не ровный
Грубый
Раковины
Прерывающийся шов
Необходимо: Повторная сварка,
шлифовка и покраска
Слайд 10Sa 3, nærbilde
sveiseperler
skarp kant

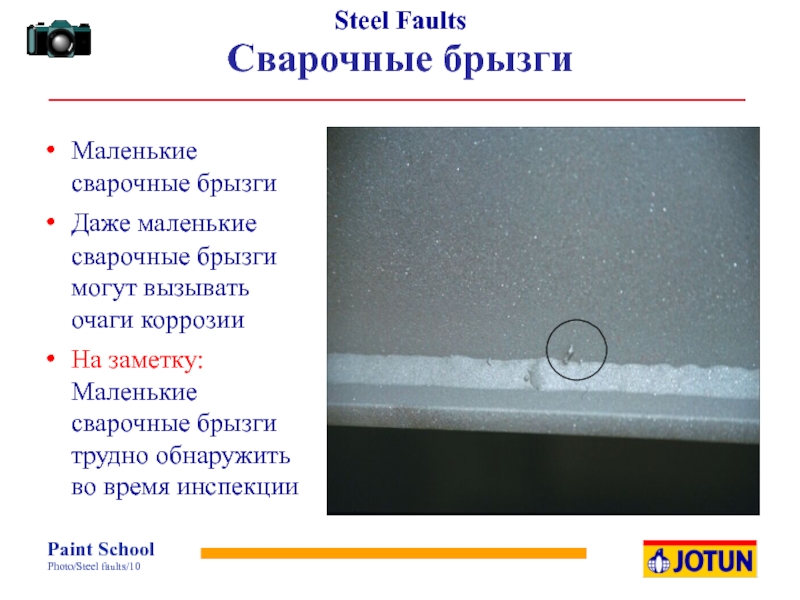

Сварочные брызги
Маленькие сварочные брызги
Даже маленькие сварочные брызги могут
вызывать очаги коррозии
На заметку: Маленькие сварочные брызги трудно обнаружить во время инспекции
На заметку: Маленькие сварочные брызги трудно обнаружить во время инспекции
Слайд 11Rusten bjelke
skarpe kanter

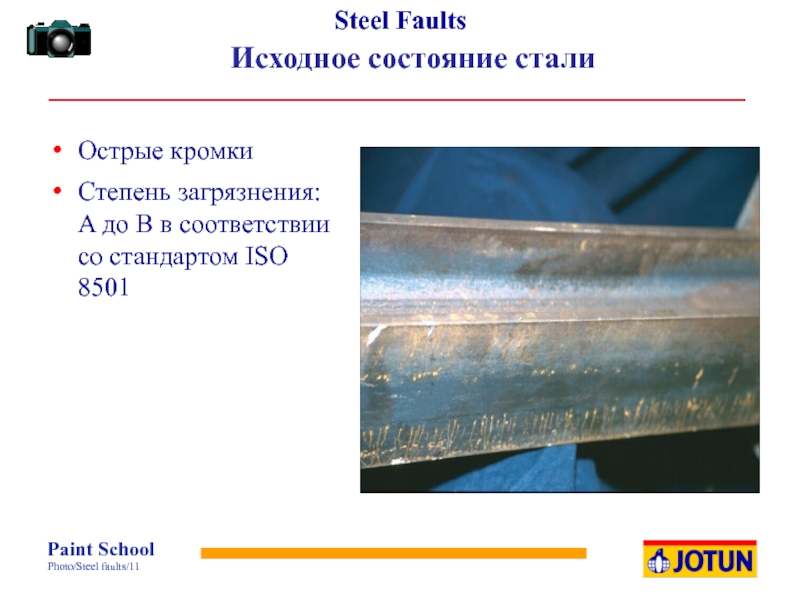

Исходное состояние стали
Острые кромки
Степень загрязнения: A до B в
соответствии со стандартом ISO 8501
Слайд 12Sa 3
Bjelke
Skarp kant

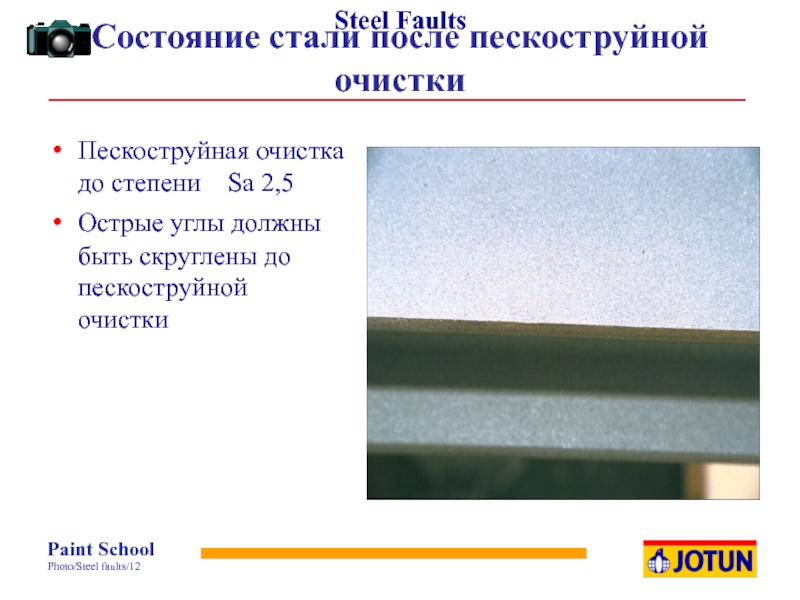

Состояние стали после пескоструйной очистки
Пескоструйная очистка до степени
Sa 2,5
Острые углы должны быть скруглены до пескоструйной очистки
Острые углы должны быть скруглены до пескоструйной очистки
Слайд 13Sa 3,
Bjelke
Rund kant
Состояние стали после пескоструйной очистки
Пескоструйная очистка
до степени Sa 2,5
Острые кромки были скруглены перед пескоструйной очисткой. Хорошая работа!
Острые кромки были скруглены перед пескоструйной очисткой. Хорошая работа!
Слайд 14Sa 3
Nærbilde notcher
Skarpe kanter

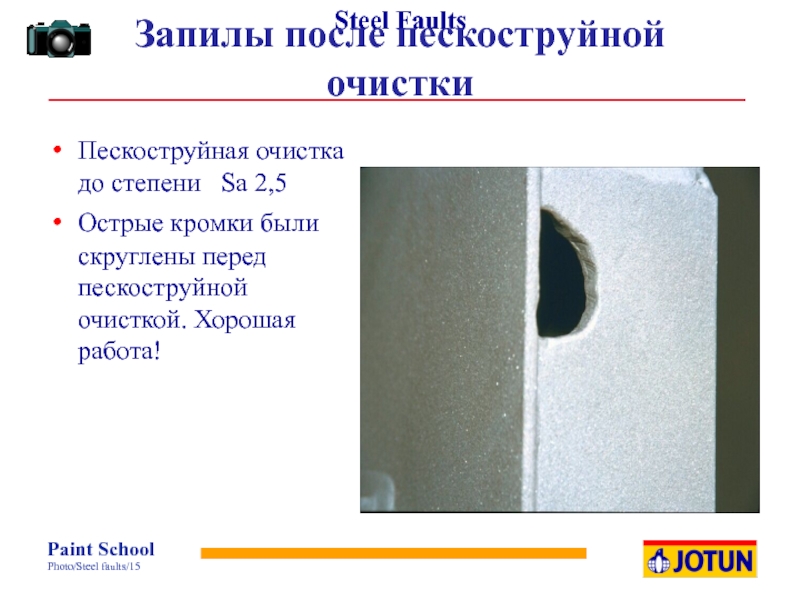

Запилы после пескоструйной очистки
Пескоструйная очистка до степени Sa
2,5
Острые углы должны быть скруглены до пескоструйной очисткой
Острые углы должны быть скруглены до пескоструйной очисткой
Слайд 15Sa 3
Nærbilde notch
Rund kant
Запилы после пескоструйной очистки
Пескоструйная очистка до степени
Sa 2,5
Острые кромки были скруглены перед пескоструйной очисткой. Хорошая работа!
Острые кромки были скруглены перед пескоструйной очисткой. Хорошая работа!
Слайд 16Tank invendig, rød
pene runde kanter

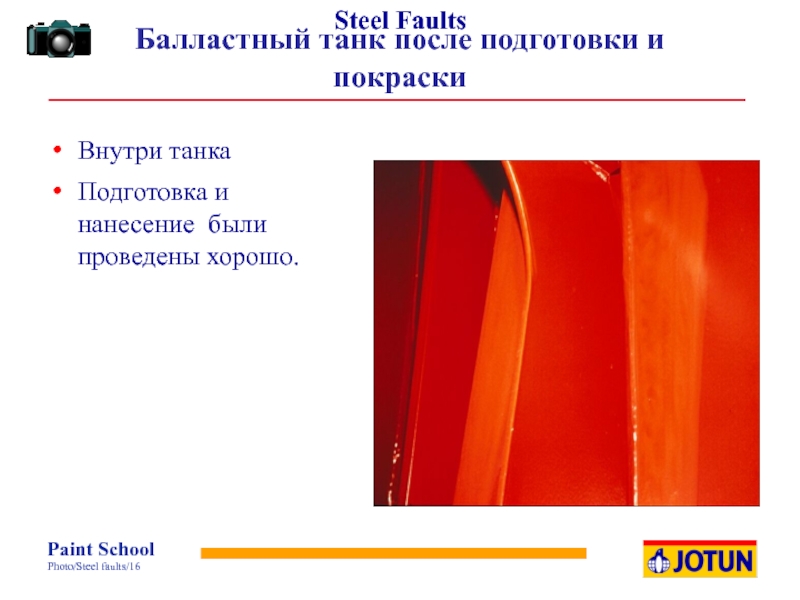

Балластный танк после подготовки и покраски
Внутри танка
Подготовка
и нанесение были проведены хорошо.
Слайд 17Klammer, rødt malt
Pene runde kanter

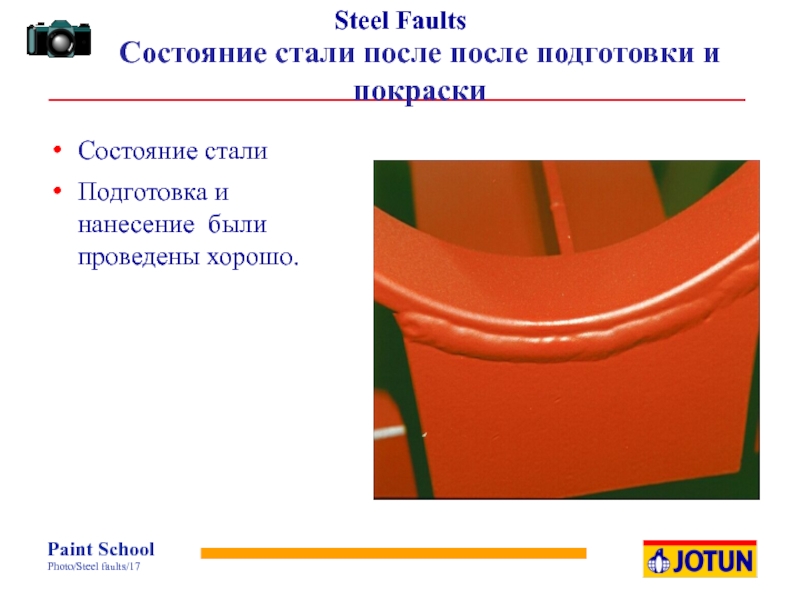

Состояние стали после после подготовки и покраски
Состояние стали
Подготовка и нанесение были проведены хорошо.
Слайд 18Tank, rød, mannhull
Pene runde kanter

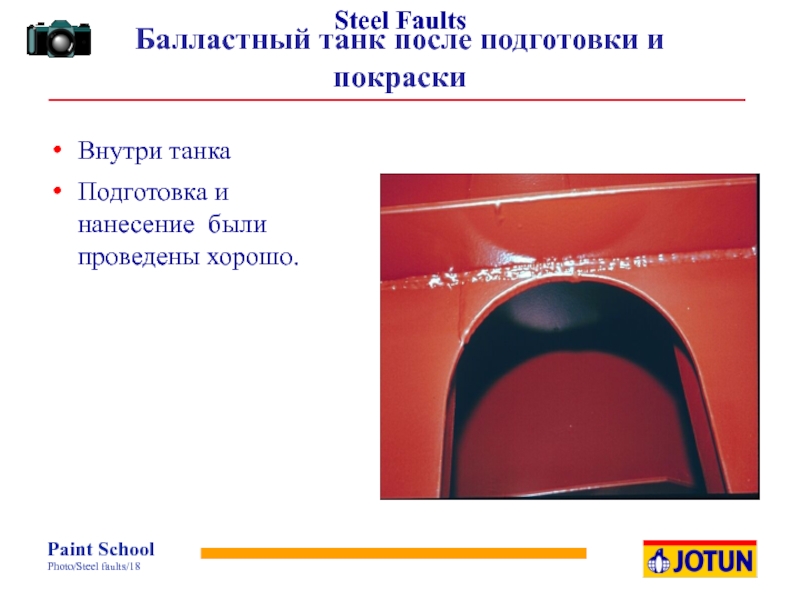

Балластный танк после подготовки и покраски
Внутри
танка
Подготовка и нанесение были проведены хорошо.
Подготовка и нанесение были проведены хорошо.
