Плазово-шаблонный метод увязки форм в жестких носителях чертежей, виды плазов и используемые для этого приспособления презентация
Содержание
- 1. Плазово-шаблонный метод увязки форм в жестких носителях чертежей, виды плазов и используемые для этого приспособления
- 2. Цель Получить представления о плазово-шаблонном методе
- 3. Понятие плаза Плаз представляет собой чертеж самолета,
- 4. Шаблон Имея плаз, можно с него скопировать
- 5. Сущность метода Сущность метода состоит в использовании
- 7. Виды плазов В качестве плазов для разбивки
- 8. Инструмент применяемый для изготовления плазов Приспособления для

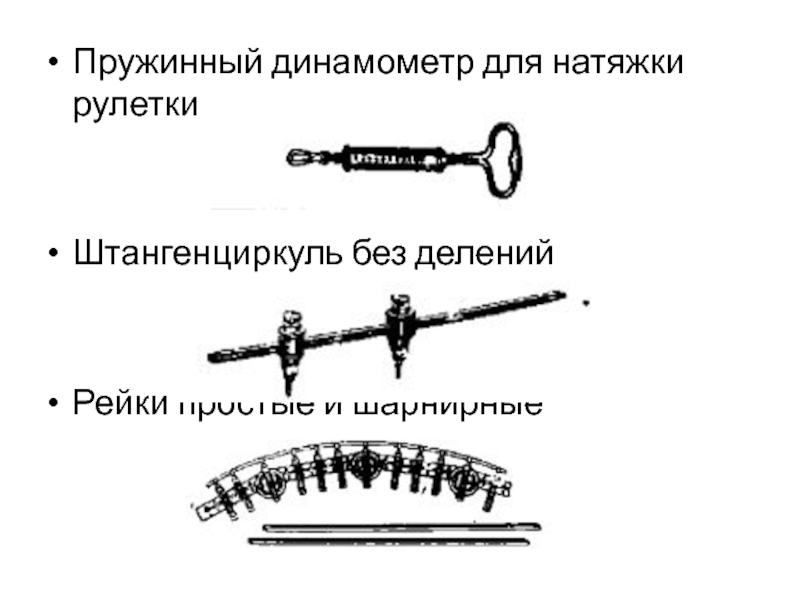

- 9. Пружинный динамометр для натяжки рулетки
- 10. Крицы Набор деревянных линеек Нож для прорезки плаза Плазовая рейсшина
- 11. Преимущества и недостатки метода Преимущества: Обеспечение точности
- 12. Недостатки: Высокая трудоемкость и недостаточная точность изготовления
Цель Получить представления о плазово-шаблонном методе увязки форм, жестких носителях чертежей, виды плазов и используемые для этого приспособления.

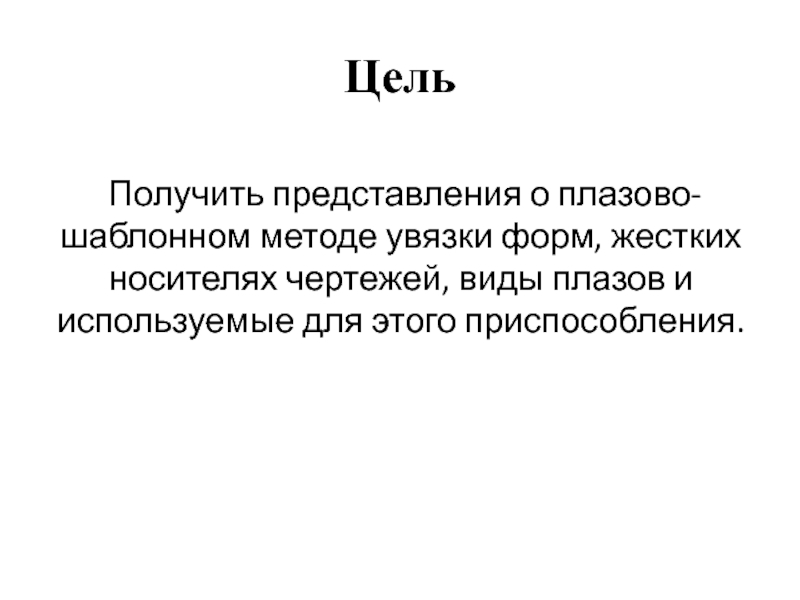

Слайд 2Цель
Получить представления о плазово-шаблонном методе увязки форм, жестких носителях чертежей,
виды плазов и используемые для этого приспособления.

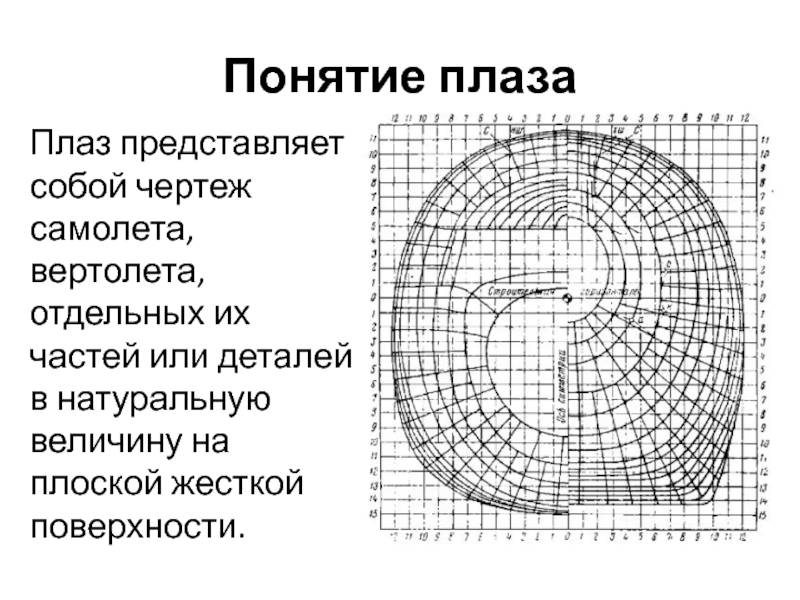

Слайд 3Понятие плаза
Плаз представляет собой чертеж самолета, вертолета, отдельных их частей или
деталей в натуральную величину на плоской жесткой поверхности.
Слайд 4Шаблон
Имея плаз, можно с него скопировать любой контур. Это выполняется с
помощью шаблонов — жестких носителей формы и размеров поверхностей по отдельным сечениям.

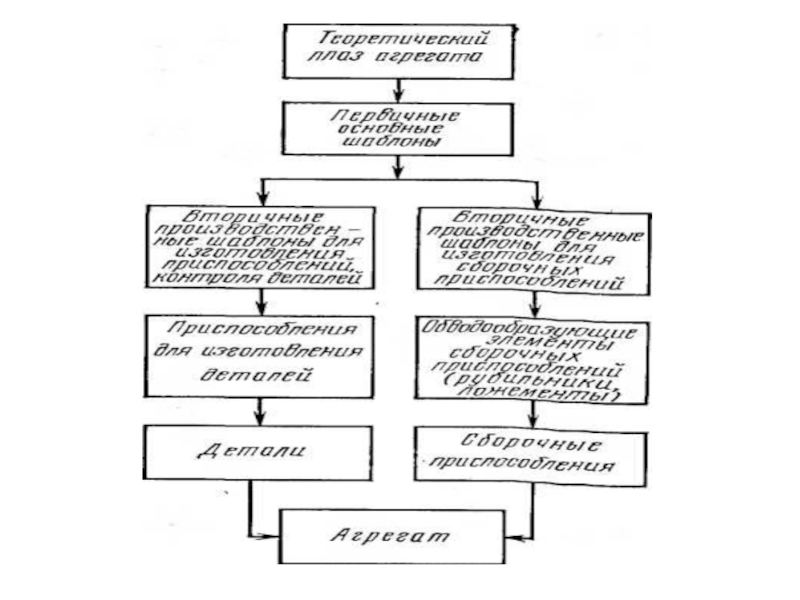

Слайд 5Сущность метода
Сущность метода состоит в использовании единой системы жестких носителей форм
и размеров взаимно-сопрягаемых элементов конструкции для изготовления и геометрической увязки их между собой. В основе этой единой системы лежит теоретический плаз агрегата самолета.
Слайд 7Виды плазов
В качестве плазов для разбивки на них теоретических чертежей, используют:
Паркетный
пол
Фанерные щиты
Металлические листы
Листы из пластмассы
Фанерные щиты
Металлические листы
Листы из пластмассы
Слайд 8Инструмент применяемый для изготовления плазов
Приспособления для натяжки струны
Рулетка металлическая
Слайд 11Преимущества и недостатки метода
Преимущества:
Обеспечение точности изготовления деталей
Увязка размеров
Сокращение времени изготовления деталей
Обеспечение
качественного контроля форм и размеров изделий
Слайд 12Недостатки:
Высокая трудоемкость и недостаточная точность изготовления сборочных приспособлений и объемной оснастки
Длительный
цикл изготовления сборочной и заготовительной оснастки вследствие необходимости изготовления плазов и шаблонов, по которым будет изготавливаться эта оснастка.
