МАТЕРИАЛ ДЛЯ ВОССТАНОВЛЕНИЯ ЗНАНИЙ ИСХОДНАЯ ИНФОРМАЦИЯ ДЛЯ ПРОЕКТИРОВАНИЯ ТРИКОТАЖНЫХ ИЗДЕЛИЙ ПРИБЛИЖЕННЫМИ МЕТОДАМИ антропометрические данные о размерах и форме поверхности тела человека; характеристики свойств полотна; конструктивные прибавки, характеризующие силуэтную форму изделия.
Слайд 1
Особенности исходной информации для проектирования одежды из трикотажных полотен
Проектирование швейных изделий
различного назначения
530400 бакалавриат «Дизайн»
553900 бакалавриат «Технология, конструирование изделий и материалы легкой промышленности»
Институт Сервиса, моды и дизайна; кафедра Сервиса и моды
Слесарчук Ирина Анатольевна
530400 бакалавриат «Дизайн»
553900 бакалавриат «Технология, конструирование изделий и материалы легкой промышленности»
Институт Сервиса, моды и дизайна; кафедра Сервиса и моды
Слесарчук Ирина Анатольевна

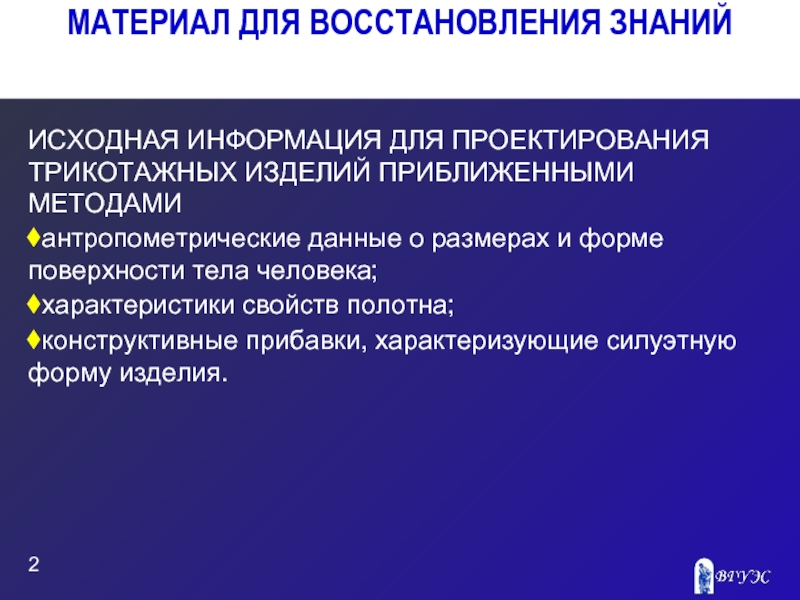

Слайд 2МАТЕРИАЛ ДЛЯ ВОССТАНОВЛЕНИЯ ЗНАНИЙ
ИСХОДНАЯ ИНФОРМАЦИЯ ДЛЯ ПРОЕКТИРОВАНИЯ ТРИКОТАЖНЫХ ИЗДЕЛИЙ ПРИБЛИЖЕННЫМИ МЕТОДАМИ
антропометрические
данные о размерах и форме поверхности тела человека;
характеристики свойств полотна;
конструктивные прибавки, характеризующие силуэтную форму изделия.
характеристики свойств полотна;
конструктивные прибавки, характеризующие силуэтную форму изделия.

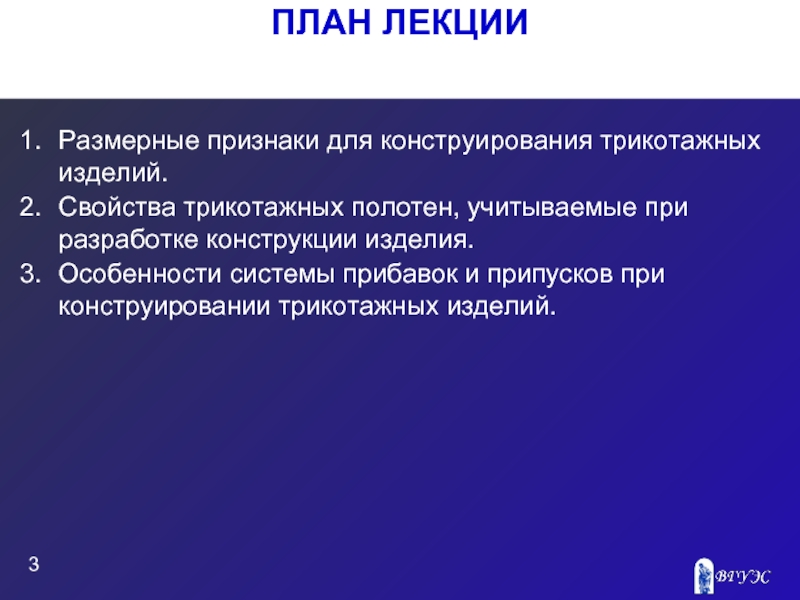

Слайд 3ПЛАН ЛЕКЦИИ
Размерные признаки для конструирования трикотажных изделий.
Свойства трикотажных полотен, учитываемые при
разработке конструкции изделия.
Особенности системы прибавок и припусков при конструировании трикотажных изделий.
Особенности системы прибавок и припусков при конструировании трикотажных изделий.
Слайд 4КЛЮЧЕВЫЕ ПОНЯТИЯ
СВОЙСТВА ТРИКОТАЖНЫХ ПОЛОТЕН
Основное свойство – растяжимость;
Группы растяжимости трикотажного полотна;
Условно-упругая деформация;
Условно-остаточная
деформация;
Формовочная способность.
Формовочная способность.
Слайд 5Рисунок
Программа измерений для конструирования женского платья по методике ВДМТИ
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 9УЧЕБНЫЙ МАТЕРИАЛ
СВОЙСТВА ТРИКОТАЖНЫХ ПОЛОТЕН, УЧИТЫВАЕМЫЕ ПРИ КОНСТРУИРОВАНИИ ОДЕЖДЫ
Растяжимость
Усадка (условно-упругая деформация)
Способность накапливать
условно-остаточные деформации
Формовочная способность
Толщина
Закручиваемость краев
Распускаемость
Прорубаемость
Оптические свойства
Формовочная способность
Толщина
Закручиваемость краев
Распускаемость
Прорубаемость
Оптические свойства

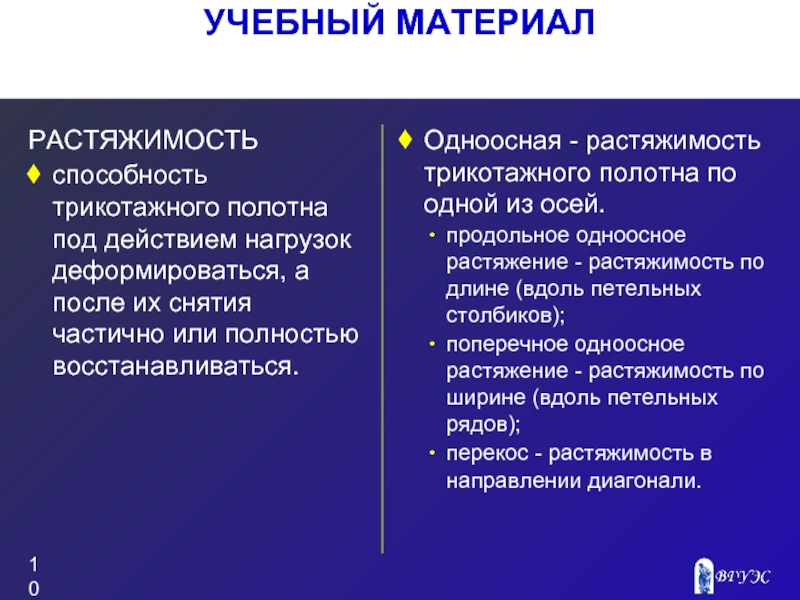

Слайд 10Одноосная - растяжимость трикотажного полотна по одной из осей.
продольное одноосное растяжение
- растяжимость по длине (вдоль петельных столбиков);
поперечное одноосное растяжение - растяжимость по ширине (вдоль петельных рядов);
перекос - растяжимость в направлении диагонали.
поперечное одноосное растяжение - растяжимость по ширине (вдоль петельных рядов);
перекос - растяжимость в направлении диагонали.
РАСТЯЖИМОСТЬ
способность трикотажного полотна под действием нагрузок деформироваться, а после их снятия частично или полностью восстанавливаться.
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 11УЧЕБНЫЙ МАТЕРИАЛ
КЛАССИФИКАЦИЯ ТРИКОТАЖНЫХ ПОЛОТЕН ПО СТЕПЕНИ РАСТЯЖИМОСТИ (ПО ДАННЫМ ВНИИТП)
Слайд 12УСАДКА (УСЛОВНО-УПРУГАЯ ДЕФОРМАЦИЯ) ТРИКОТАЖА
Изменение (сокращение) длины или ширины полотна после проведения
определенной операции (раскроя, шитья) или по истечении какого-либо отрезка времени.
УСЛОВНО-ОСТАТОЧНАЯ ДЕФОРМАЦИЯ ТРИКОТАЖА
Неисчезающие со временем или исчезающие через продолжительный отрезок времени деформации, возникающие при многократном растяжении трикотажа.
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 14Прибавки и припуски в изделиях из трикотажа
СИСТЕМА ПРИБАВОК И ПРИПУСКОВ
ДЛЯ КОНСТРУИРОВАНИЯ ТРИКОТАЖНЫХ ИЗДЕЛИЙ
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 15ОСНОВНЫЕ ФАКТОРЫ, ВЛИЯЮЩИЕ НА ВЫБОР ВЕЛИЧИН ПРИБАВОК И ПРИПУСКОВ ПРИ ПРОЕКТИРОВАНИИ
ТРИКОТАЖНЫХ ИЗДЕЛИЙ
Степень растяжимости
Величины прибавок обратно пропорциональны степени растяжимости
Условно-остаточная деформация
Сохранение проектируемых размеров при эксплуатации изделия обеспечивается за счет уменьшения его размеров по ширине на величину условно-остаточной деформации
Условно-упругая деформация
Сохранение размеров деталей при раскрое обеспечивается за счет увеличения их размеров по длине на величину условно-упругой деформации
Степень растяжимости
Величины прибавок обратно пропорциональны степени растяжимости
Условно-остаточная деформация
Сохранение проектируемых размеров при эксплуатации изделия обеспечивается за счет уменьшения его размеров по ширине на величину условно-остаточной деформации
Условно-упругая деформация
Сохранение размеров деталей при раскрое обеспечивается за счет увеличения их размеров по длине на величину условно-упругой деформации
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 17Рисунок
Ориентировочные значения прибавок на свободное облегание в изделиях из трикотажных полотен
в зависимости от группы растяжимости полотна
УЧЕБНЫЙ МАТЕРИАЛ

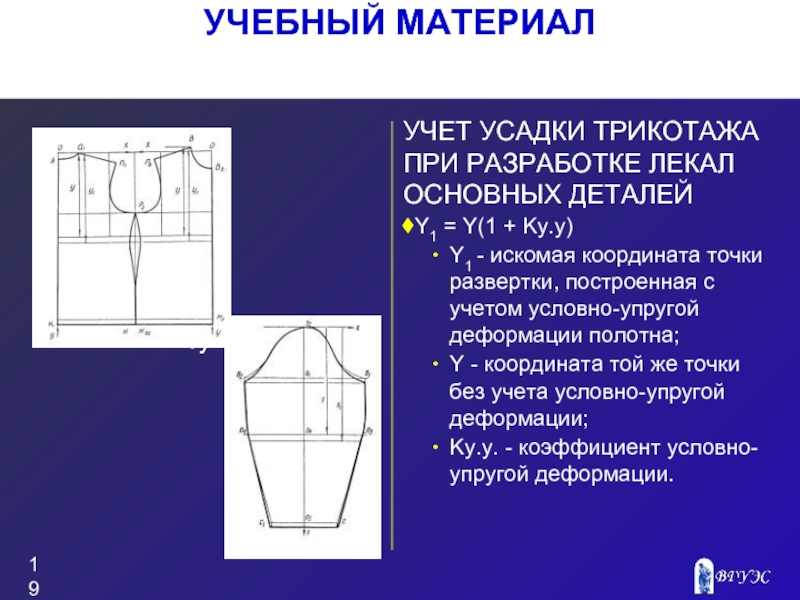

Слайд 19Рисунок
УЧЕТ УСАДКИ ТРИКОТАЖА ПРИ РАЗРАБОТКЕ ЛЕКАЛ ОСНОВНЫХ ДЕТАЛЕЙ
Y1 = Y(1 +
Kу.у)
Y1 - искомая координата точки развертки, построенная с учетом условно-упругой деформации полотна;
Y - координата той же точки без учета условно-упругой деформации;
Kу.у. - коэффициент условно-упругой деформации.
Y1 - искомая координата точки развертки, построенная с учетом условно-упругой деформации полотна;
Y - координата той же точки без учета условно-упругой деформации;
Kу.у. - коэффициент условно-упругой деформации.
УЧЕБНЫЙ МАТЕРИАЛ
Слайд 20Рисунок
УЧЕТ УСЛОВНО-ОСТАТОЧНОЙ ДЕФОРМАЦИИ ТРИКОТАЖА ПРИ РАЗРАБОТКЕ ЛЕКАЛ
X1 = X(1 – Kо.д.)
X1
- искомая координата точки развертки, построенная с учетом условно-остаточной деформации полотна;
X - координата той же точки без учета условно-остаточной деформации;
Kо.д. - коэффициент условно-остаточной деформации.
X - координата той же точки без учета условно-остаточной деформации;
Kо.д. - коэффициент условно-остаточной деформации.
УЧЕБНЫЙ МАТЕРИАЛ

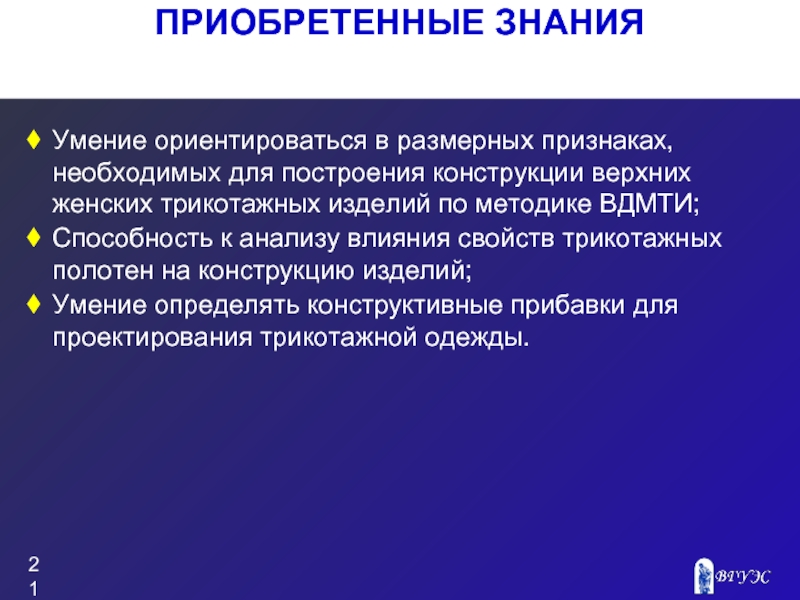

Слайд 21ПРИОБРЕТЕННЫЕ ЗНАНИЯ
Умение ориентироваться в размерных признаках, необходимых для построения конструкции верхних
женских трикотажных изделий по методике ВДМТИ;
Способность к анализу влияния свойств трикотажных полотен на конструкцию изделий;
Умение определять конструктивные прибавки для проектирования трикотажной одежды.
Способность к анализу влияния свойств трикотажных полотен на конструкцию изделий;
Умение определять конструктивные прибавки для проектирования трикотажной одежды.
Слайд 22ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Какие свойства трикотажных полотен влияют на выбор оптимального конструктивного
решения изделия?
Как свойства трикотажных полотен учитывают при построении конструкции одежды?
В чем особенности выбора величин прибавок при конструировании трикотажных изделий?
Как свойства трикотажных полотен учитывают при построении конструкции одежды?
В чем особенности выбора величин прибавок при конструировании трикотажных изделий?
Слайд 23РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
Конопальцева Н.М., Рогов П.И., Крюкова Н.А. Конструирование и технология изготовления
одежды из различных материалов: Учебное пособие для вузов. Ч.1. 2007. – 256 с.
Слесарчук И.А. Конструирование одежды из различных материалов: Конспект лекций. – Владивосток: Изд-во ВГУЭС, 2000. – 96 с.
ОСТ 17-326-81. Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды. - М. : ЦНИИТЭИлегпром, 1981. - 109 с.
ГОСТ 7474-88. Изделия трикотажные верхние для женщин и девочек. Общие технические условия. – М.: ИПК Издательство стандартов, 1997. – 19 с.
Слесарчук И.А. Конструирование одежды из различных материалов: Конспект лекций. – Владивосток: Изд-во ВГУЭС, 2000. – 96 с.
ОСТ 17-326-81. Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды. - М. : ЦНИИТЭИлегпром, 1981. - 109 с.
ГОСТ 7474-88. Изделия трикотажные верхние для женщин и девочек. Общие технические условия. – М.: ИПК Издательство стандартов, 1997. – 19 с.

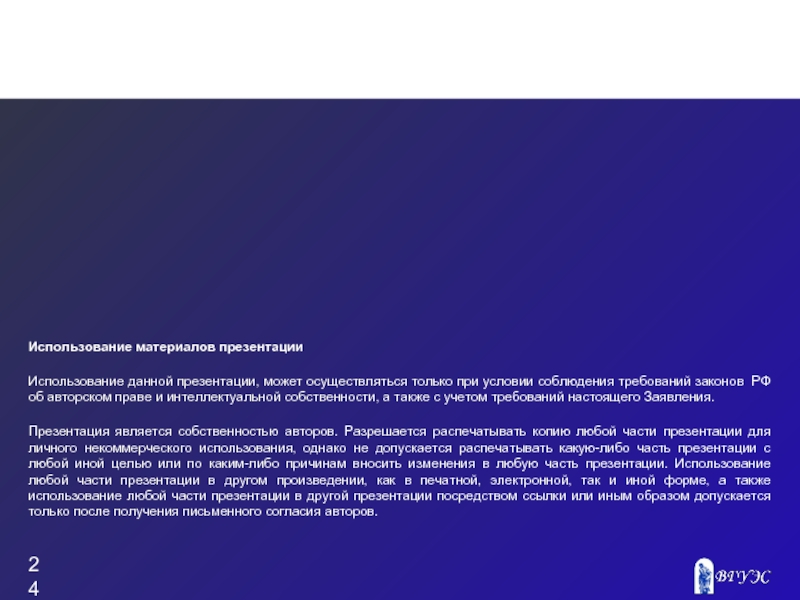

Слайд 24Использование материалов презентации
