Основные сведения о выпрямителях, структурная схема презентация
Содержание
- 1. Основные сведения о выпрямителях, структурная схема
- 2. Выпрямитель ( электрического тока ) представляет собой механическое,

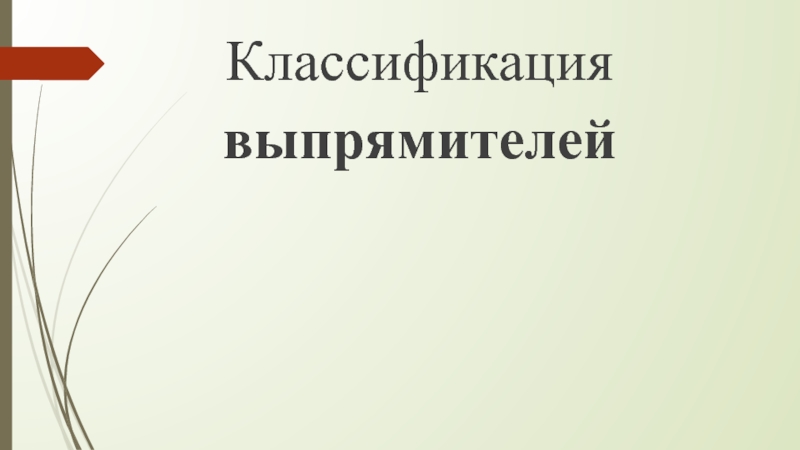

- 3. Классификация выпрямителей
- 4. По виду переключателя выпрямляемого тока: - с
- 5. По величине мощности: - выпрямители силовые; - выпрямители сигналов;
- 6. По количеству задействованных периодов переменного напряжения: -
- 7. По типу схемы выпрямления: - трансформаторные; -

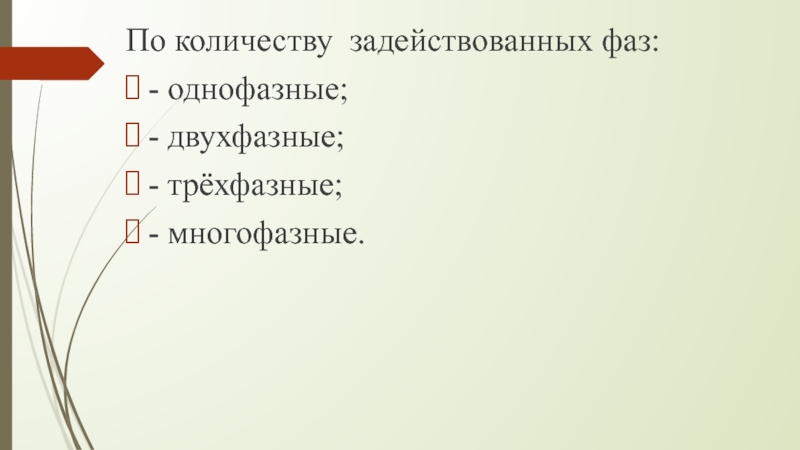

- 8. По количеству задействованных фаз: - однофазные; - двухфазные; - трёхфазные; - многофазные.

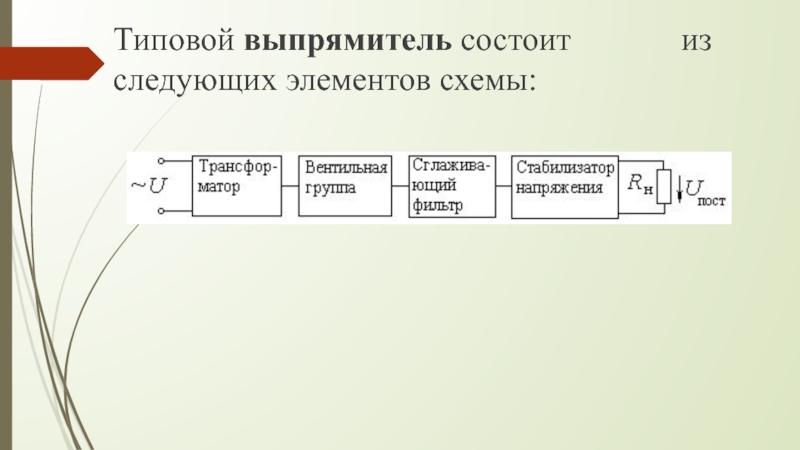

- 9. Типовой выпрямитель состоит из следующих элементов схемы:

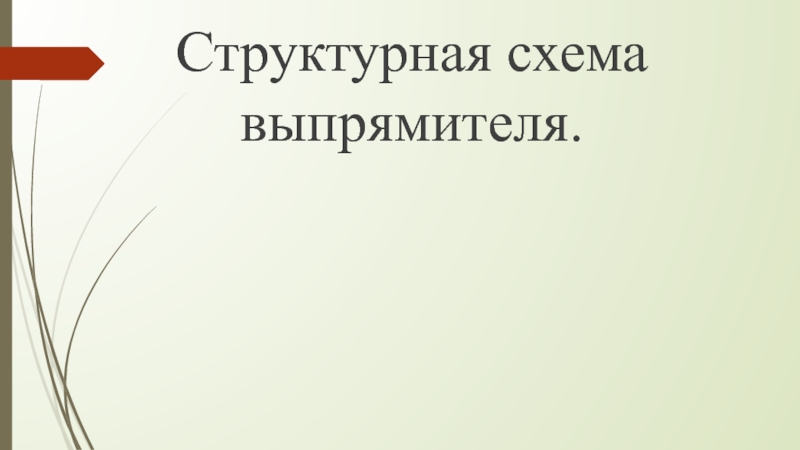

- 10. Структурная схема выпрямителя.
- 11. Силовой трансформатор предназначен для согласования величин входного
- 12. Вентильный блок отвечает за одностороннее протекание тока
- 13. За обеспечение уменьшения пульсаций напряжения до требуемой величины отвечает сглаживающий фильтр.
- 14. Для стабилизации величины среднего значения выпрямленного напряжения

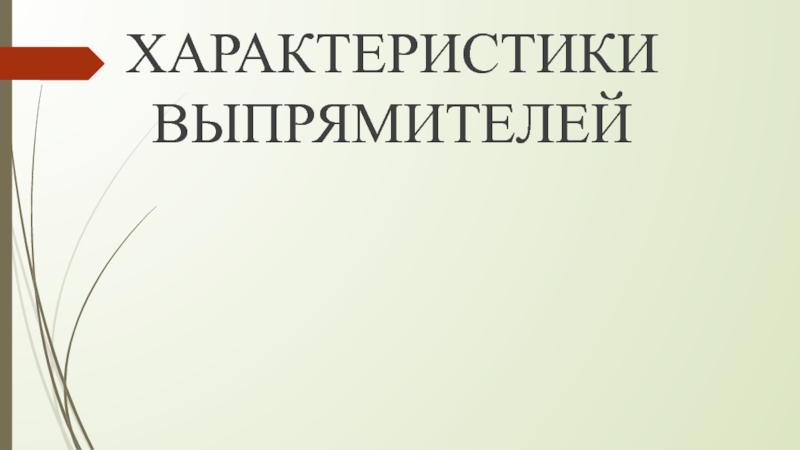

- 15. ХАРАКТЕРИСТИКИВЫПРЯМИТЕЛЕЙ
- 16. параметрам силового трансформатора ( диапазон эффективного входного
- 17. выходным параметрам ( номинальное среднее выпрямленное напряжение,
- 18. При расчете выпрямителя большое значение имеет также коэффициент
- 19. где Ud, Id - средние значения выпрямленного напряжения и

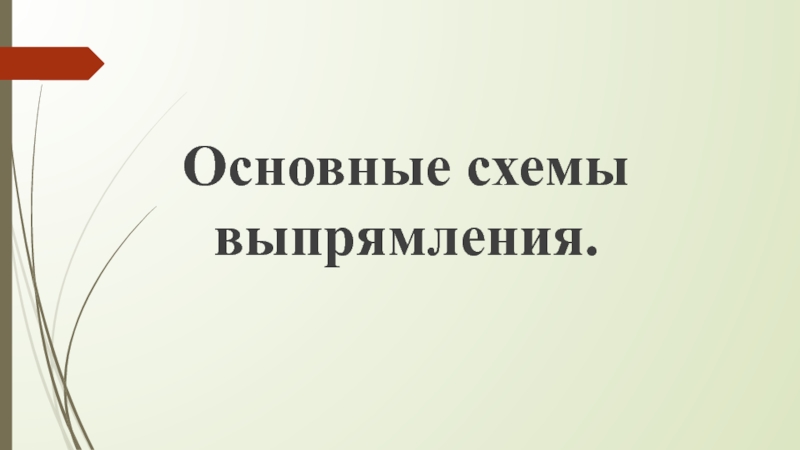

- 20. Основные схемы выпрямления.
- 21. Однофазные выпрямители. Схемы выпрямителей однофазного питания применяются
- 22. Трехфазные выпрямители. Схема выпрямителя трехфазного питания применяется
- 23. Трехфазная нулевая схема (звезда-звезда). В схему трехфазного

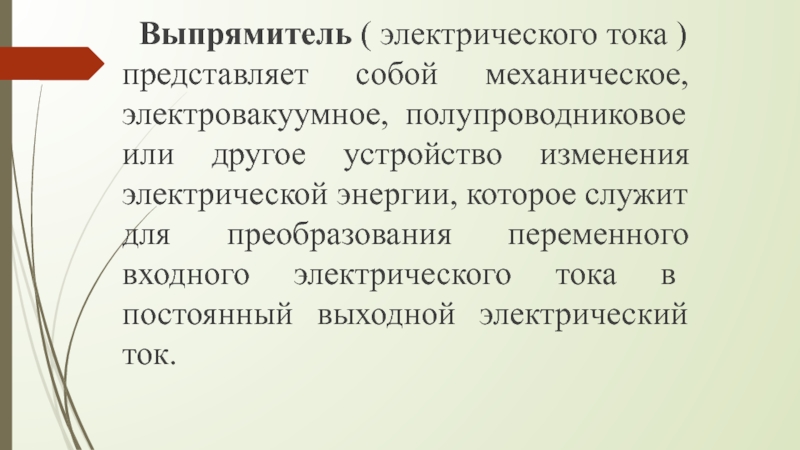

Слайд 2 Выпрямитель ( электрического тока ) представляет собой механическое, электровакуумное, полупроводниковое или другое
устройство изменения электрической энергии, которое служит для преобразования переменного входного электрического тока в постоянный выходной электрический ток.

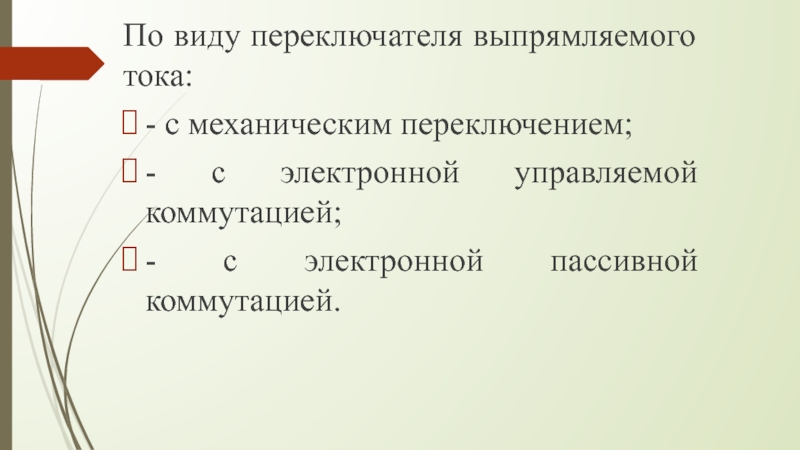

Слайд 4По виду переключателя выпрямляемого тока:
- с механическим переключением;
- с электронной управляемой
коммутацией;
- с электронной пассивной коммутацией.
- с электронной пассивной коммутацией.

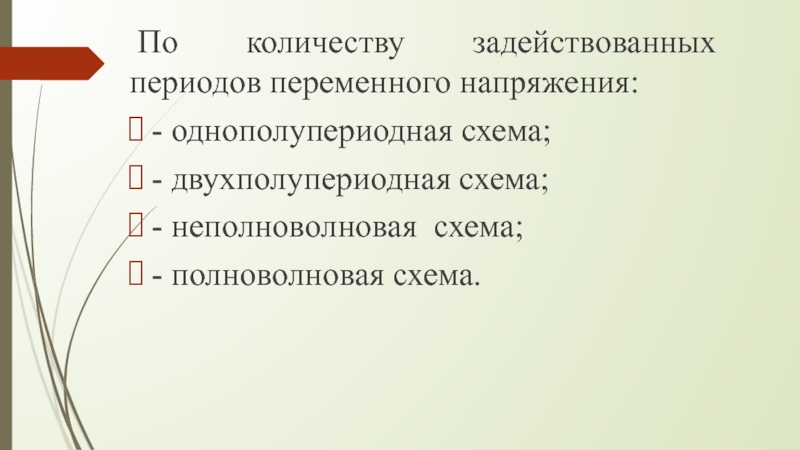

Слайд 6 По количеству задействованных периодов переменного напряжения:
- однополупериодная схема;
- двухполупериодная схема;
- неполноволновая
схема;
- полноволновая схема.
- полноволновая схема.

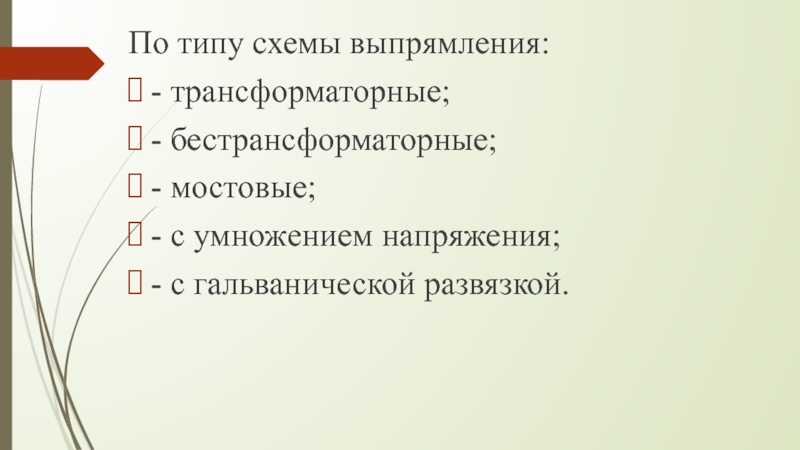

Слайд 7По типу схемы выпрямления:
- трансформаторные;
- бестрансформаторные;
- мостовые;
- с умножением напряжения;
- с
гальванической развязкой.

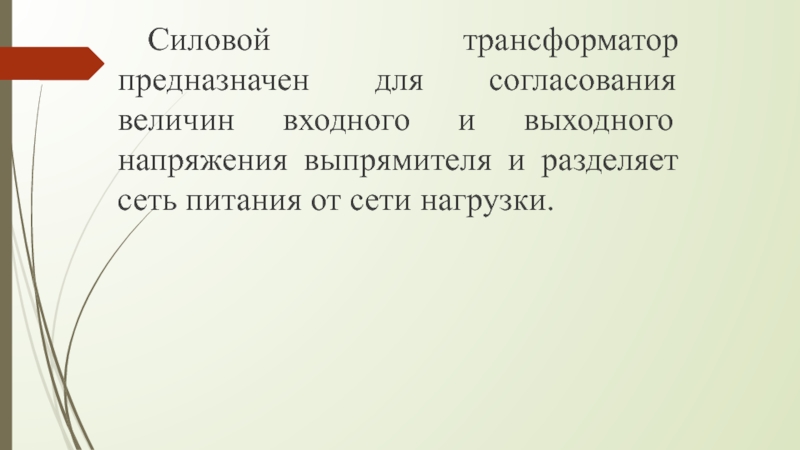

Слайд 11 Силовой трансформатор предназначен для согласования величин входного и выходного напряжения выпрямителя
и разделяет сеть питания от сети нагрузки.

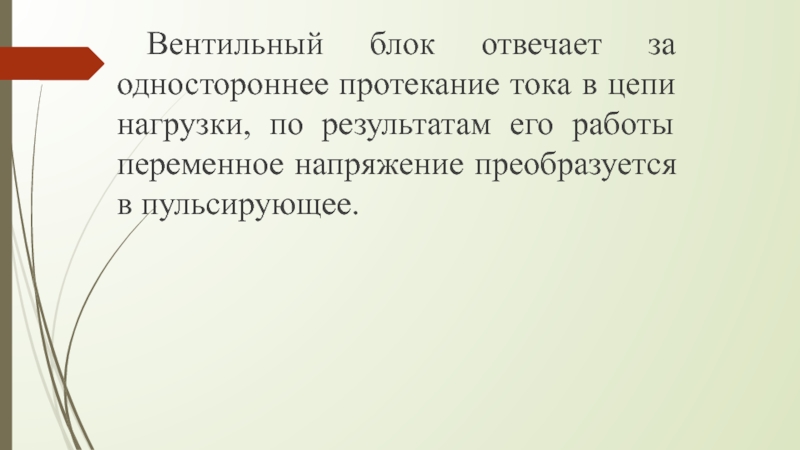

Слайд 12 Вентильный блок отвечает за одностороннее протекание тока в цепи нагрузки, по
результатам его работы переменное напряжение преобразуется в пульсирующее.

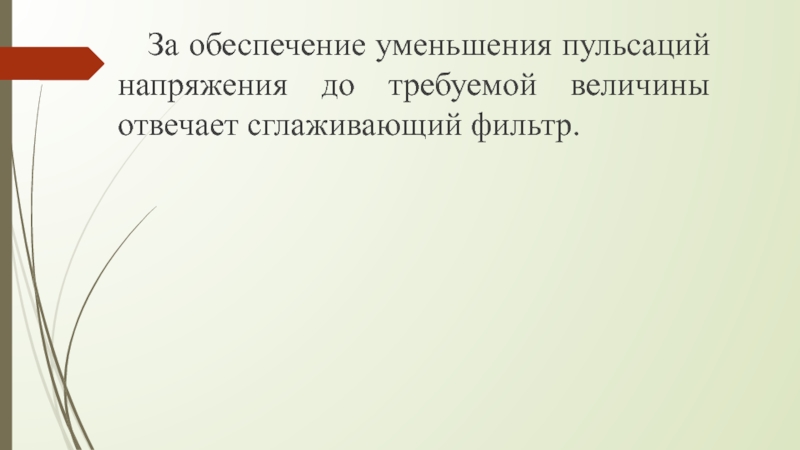

Слайд 13 За обеспечение уменьшения пульсаций напряжения до требуемой величины отвечает сглаживающий фильтр.

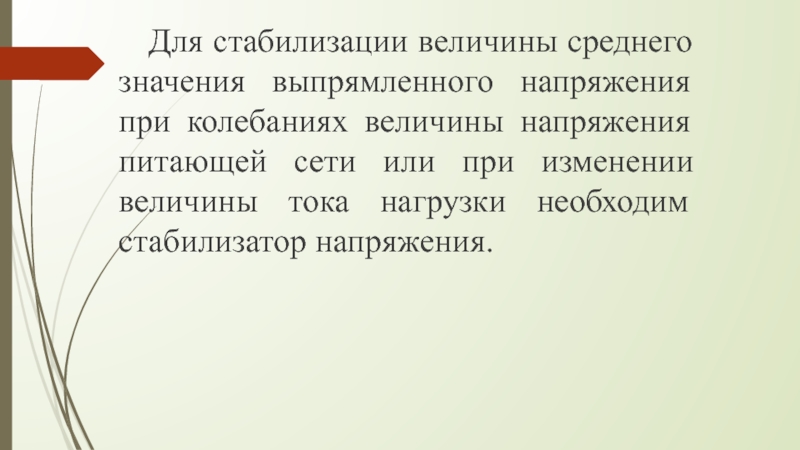

Слайд 14 Для стабилизации величины среднего значения выпрямленного напряжения при колебаниях величины напряжения
питающей сети или при изменении величины тока нагрузки необходим стабилизатор напряжения.

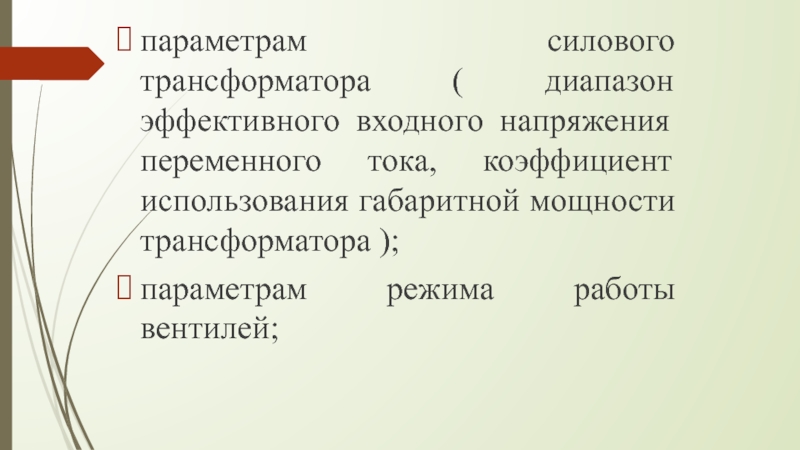

Слайд 16параметрам силового трансформатора ( диапазон эффективного входного напряжения переменного тока, коэффициент
использования габаритной мощности трансформатора );
параметрам режима работы вентилей;
параметрам режима работы вентилей;

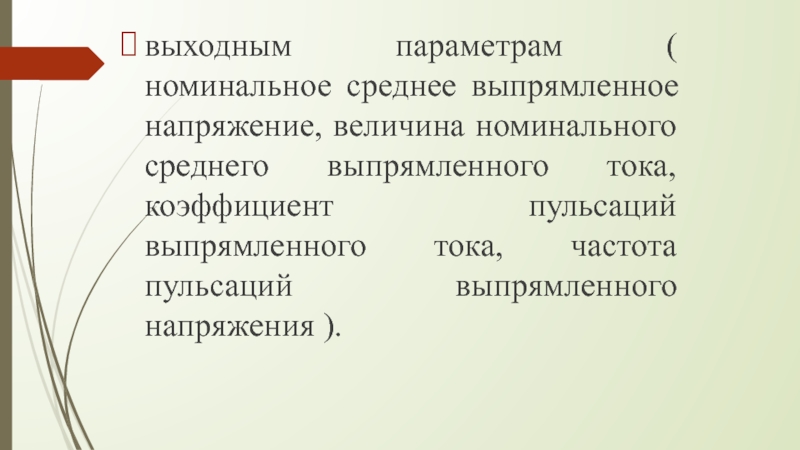

Слайд 17выходным параметрам ( номинальное среднее выпрямленное напряжение, величина номинального среднего выпрямленного
тока, коэффициент пульсаций выпрямленного тока, частота пульсаций выпрямленного напряжения ).

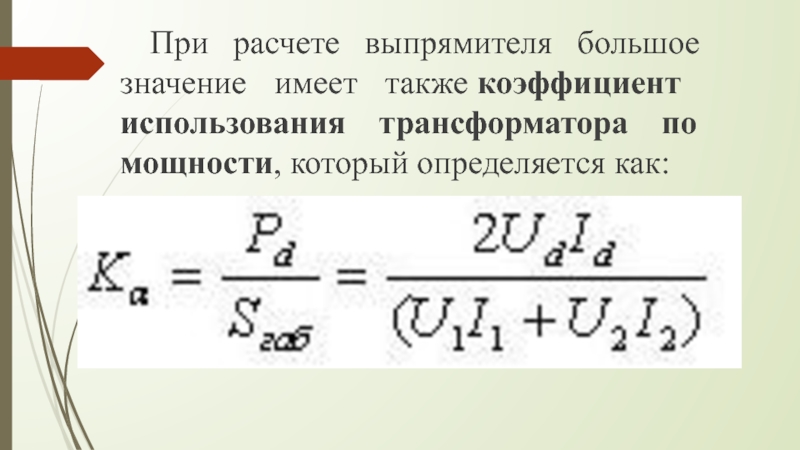

Слайд 18 При расчете выпрямителя большое значение имеет также коэффициент использования трансформатора по мощности,
который определяется как:

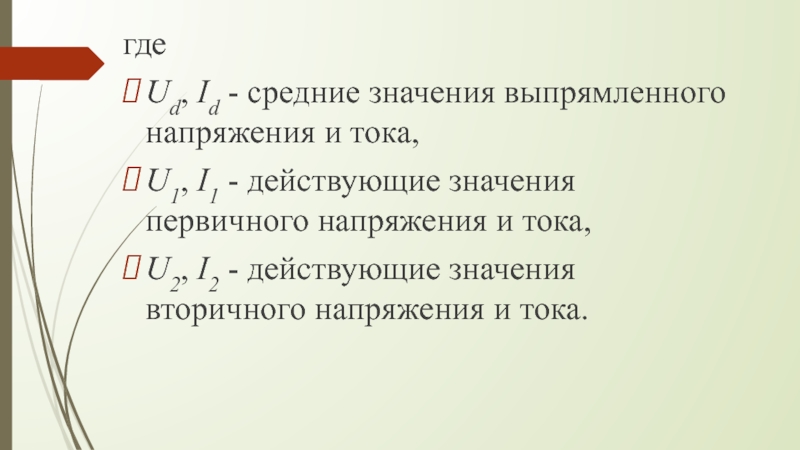

Слайд 19где
Ud, Id - средние значения выпрямленного напряжения и тока,
U1, I1 - действующие значения первичного напряжения
и тока,
U2, I2 - действующие значения вторичного напряжения и тока.
U2, I2 - действующие значения вторичного напряжения и тока.

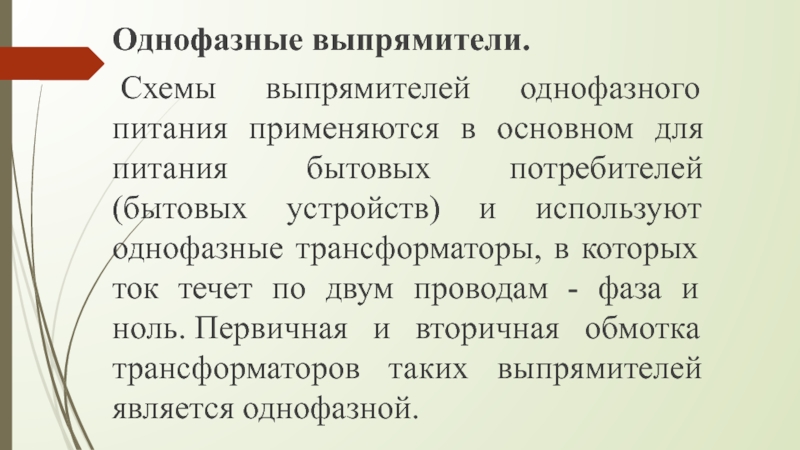

Слайд 21Однофазные выпрямители.
Схемы выпрямителей однофазного питания применяются в основном для питания бытовых
потребителей (бытовых устройств) и используют однофазные трансформаторы, в которых ток течет по двум проводам - фаза и ноль. Первичная и вторичная обмотка трансформаторов таких выпрямителей является однофазной.

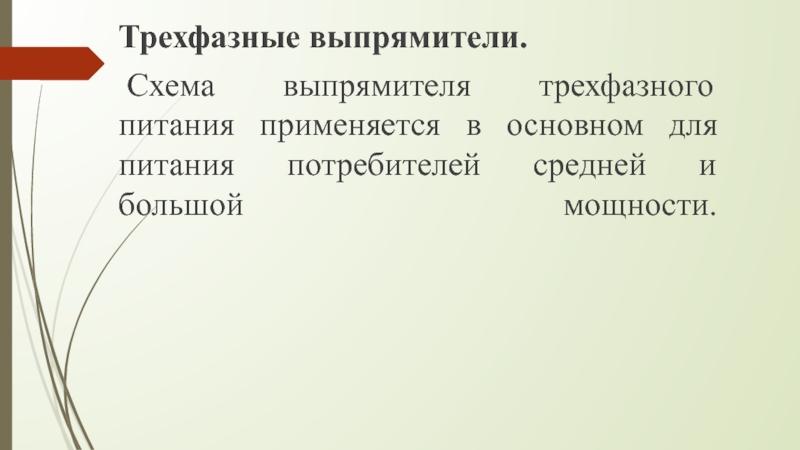

Слайд 22Трехфазные выпрямители.
Схема выпрямителя трехфазного питания применяется в основном для питания потребителей
средней и большой мощности.

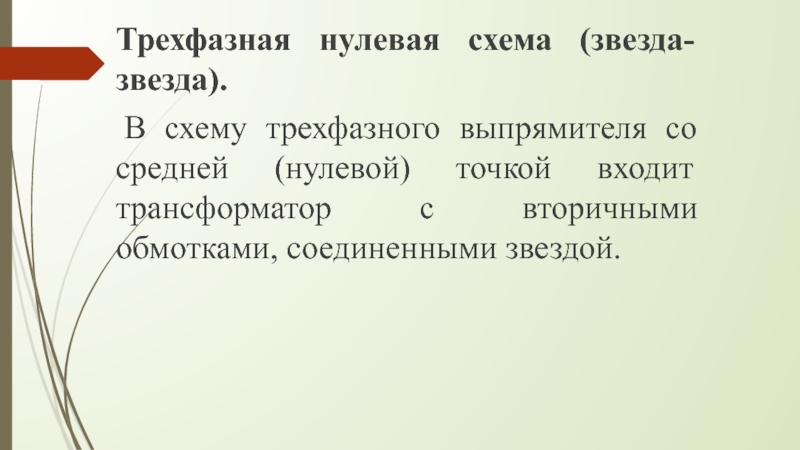

Слайд 23Трехфазная нулевая схема (звезда-звезда).
В схему трехфазного выпрямителя со средней (нулевой) точкой
входит трансформатор с вторичными обмотками, соединенными звездой.
