Кондиционирование воздуха на основе применения внешних источников холода. Теплый период года презентация

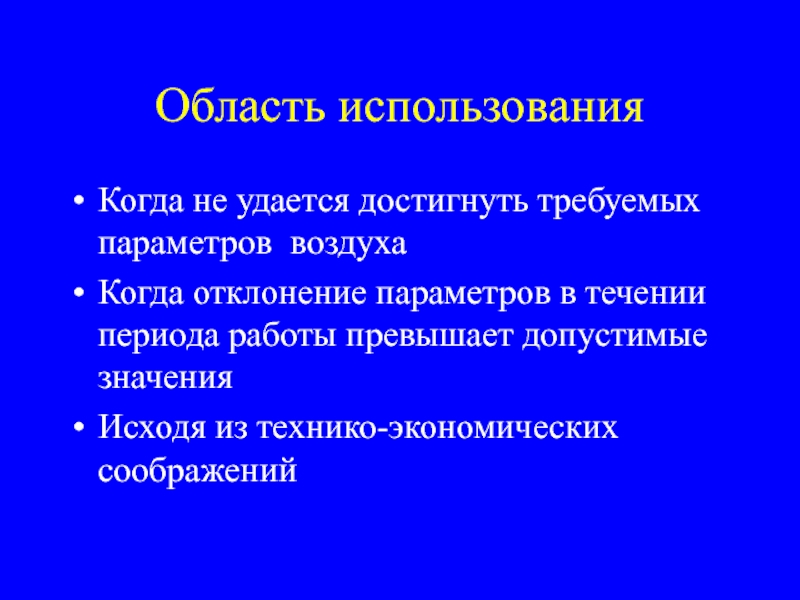

течении периода работы превышает допустимые значения
Исходя из технико-экономических соображений

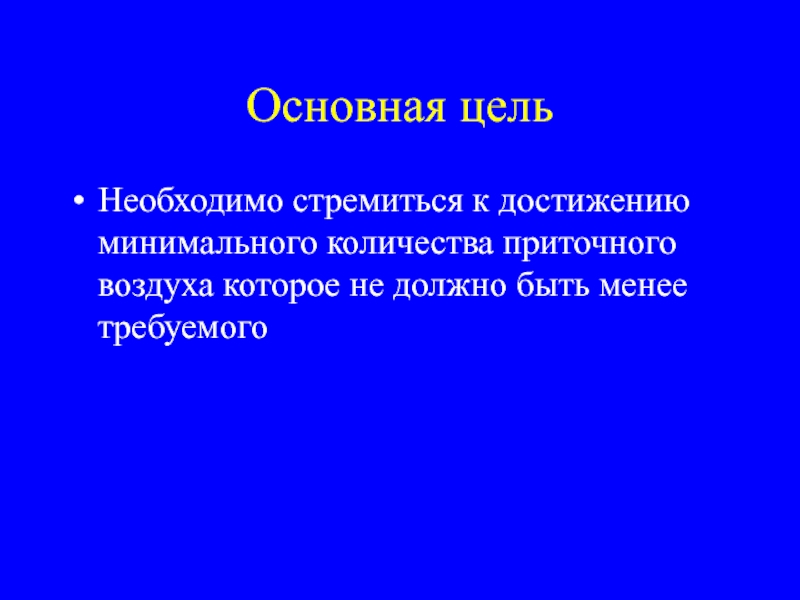

должно быть менее требуемого

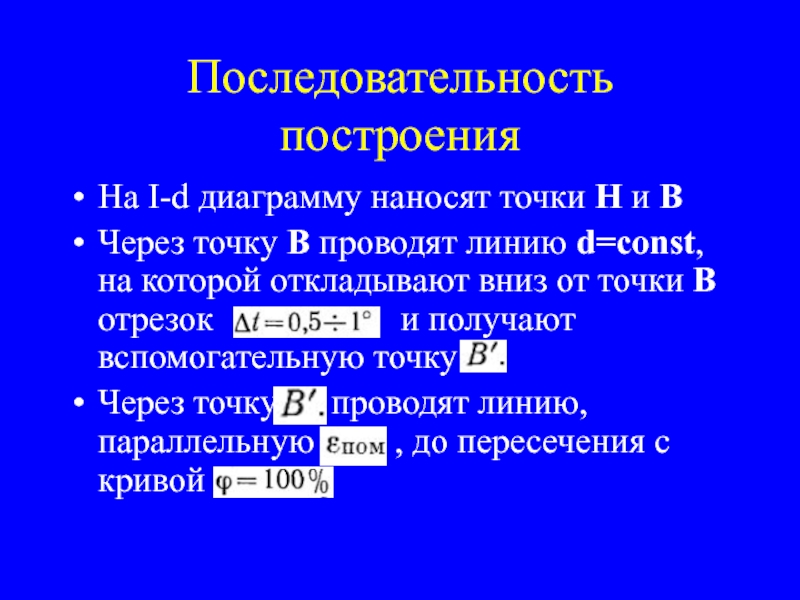

проводят линию d=const, на которой откладывают вниз от точки В отрезок и получают вспомогательную точку
Через точку проводят линию, параллельную , до пересечения с кривой

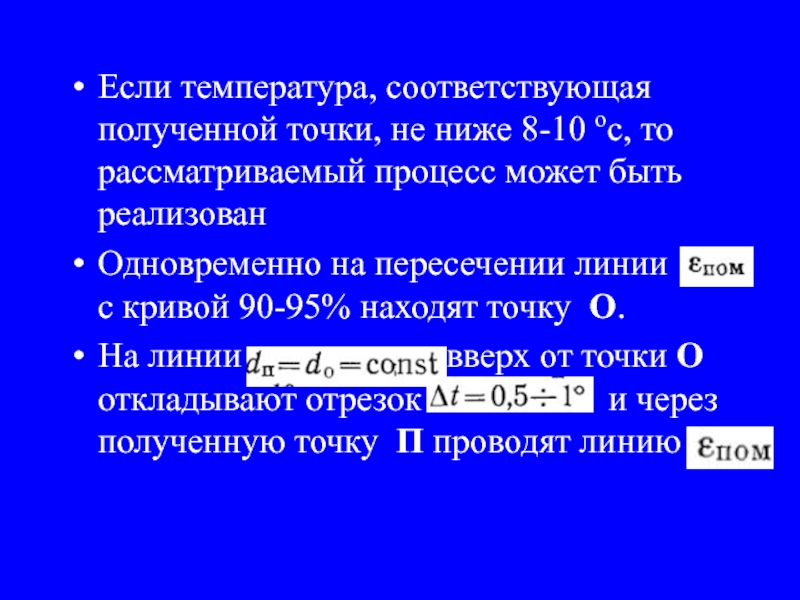

рассматриваемый процесс может быть реализован
Одновременно на пересечении линии с кривой 90-95% находят точку О.
На линии вверх от точки О откладывают отрезок и через полученную точку П проводят линию

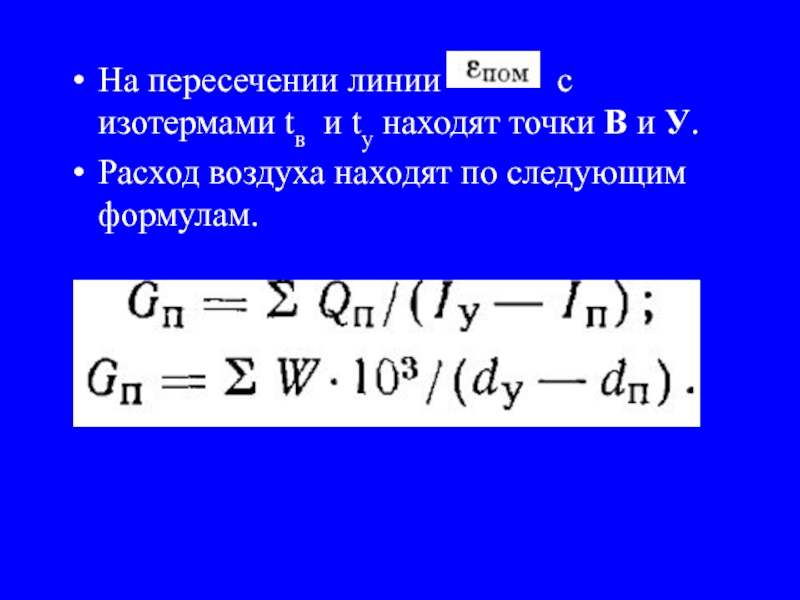

изотермами tв и tу находят точки В и У.
Расход воздуха находят по следующим формулам.

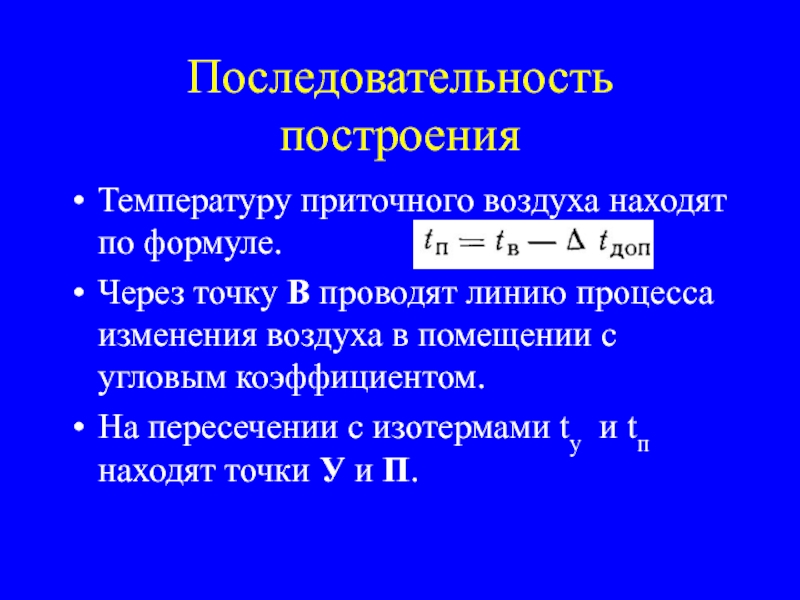

процесса изменения воздуха в помещении с угловым коэффициентом.
На пересечении с изотермами tу и tп находят точки У и П.

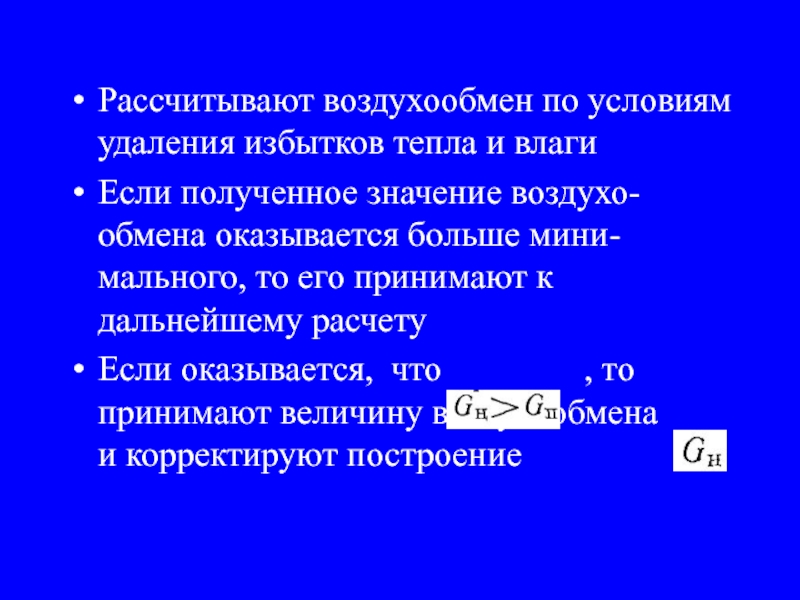

значение воздухо-обмена оказывается больше мини-мального, то его принимают к дальнейшему расчету

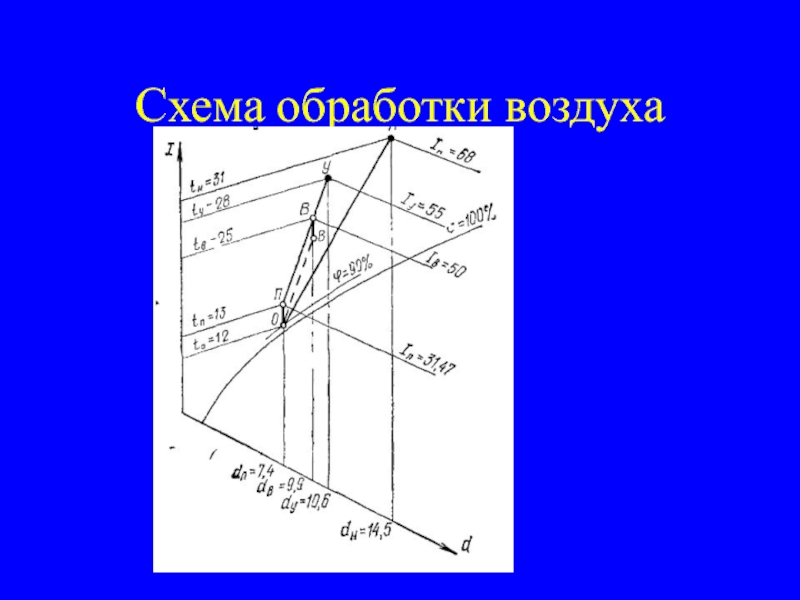

Если оказывается, что , то принимают величину воздухообмена и корректируют построение

, на которой находят положение точек П и О

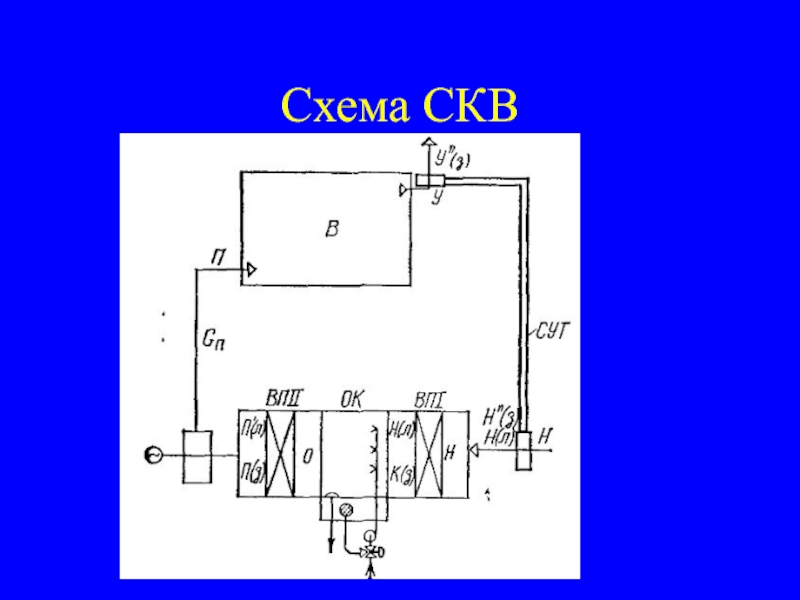

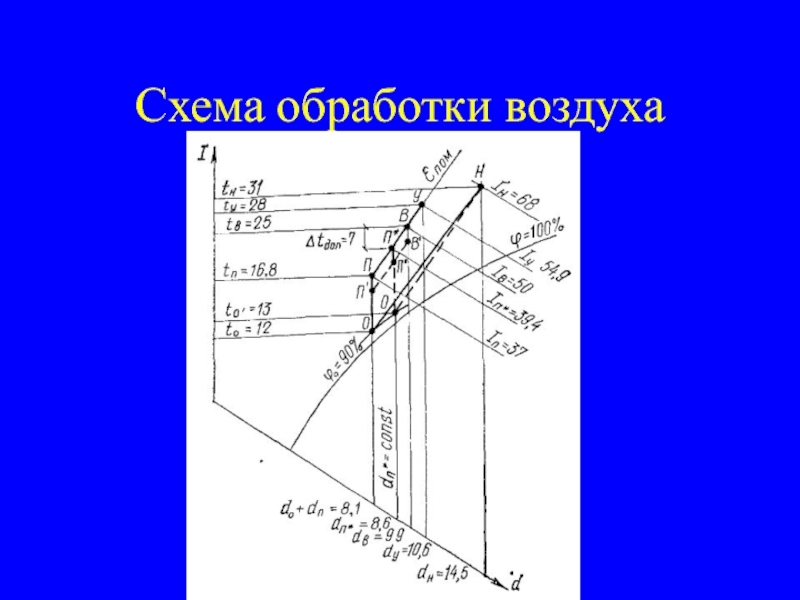

НО – охлаждение и осушка воздуха
ОП – нагреванию в аппарате ВП11
Расход холода
Расход теплоты
Расход конденсата

теплоэнергетические показатели
В большом числе случаев воздухообмен по удалению тепла и влаги оказывается больше минимального расхода приточного воздуха
