Информационный процесс обмена данными презентация
Содержание
- 1. Информационный процесс обмена данными
- 2. Сущность информационного процесса обмена данными. Понятие
- 3. Системы, состоящие из двух и более
- 4. Под открытыми системами понимается концепция
- 5. Вычислительные сети принято подразделять на два класса:
- 6. Под локальной вычислительной сетью понимают, распределенную
- 7. Глобальные сети объединяют ресурсы компьютеров, расположенных
- 8. Линии связи вместе устройствами передачи и
- 9. Термин топология сетей характеризует физическое расположение компьютеров,
- 10. Рис. 1 – Топология «звезда»
- 11. Достоинства: подобная структура экономична и удобна с
- 12. Рис. 2 – Топология «кольцо»
- 13. В топологии „кольцо“ компьютеры подключаются к
- 14. В маркерных кольцевых сетях по кольцу передается
- 15. Достоинства: равенство компьютеров по доступу к
- 16. Рис. 3 – Топология «шина»
- 17. Канал оканчивается с двух сторон пассивными терминаторами, поглощающими передаваемые сигналы.
- 18. Достоинства: если один компьютер выйдет из строя,
- 19. Топология «звезда-шина» Топология «звезда-кольцо»
- 20. Расширение локальных сетей, как базовых, так и
- 21. Узлами коммутации таких сетей являются
- 22. При соединении компьютеров или сетей
- 23. Терминальными абонентами называют отдельные компьютеры,
- 24. При подключении к магистральному каналу вычислительных
- 25. Рис. 6 - Типовая топология глобальной информационно-вычислительной сети
Сущность информационного процесса обмена данными. Понятие вычислительных сетей. Базовые топологии локальных компьютерных сетей. Топология глобальной вычислительной сети.
Слайд 2
Сущность информационного процесса обмена данными.
Понятие вычислительных сетей.
Базовые топологии локальных компьютерных сетей.
Топология
глобальной вычислительной сети.
Слайд 3
Системы, состоящие из двух и более компьютеров, разнесенных в пространстве и
объединенных линиями связи, называют распределительными вычислительными системами или сетями ЭВМ.
1. Сущность информационного процесса обмена данными.
Слайд 4

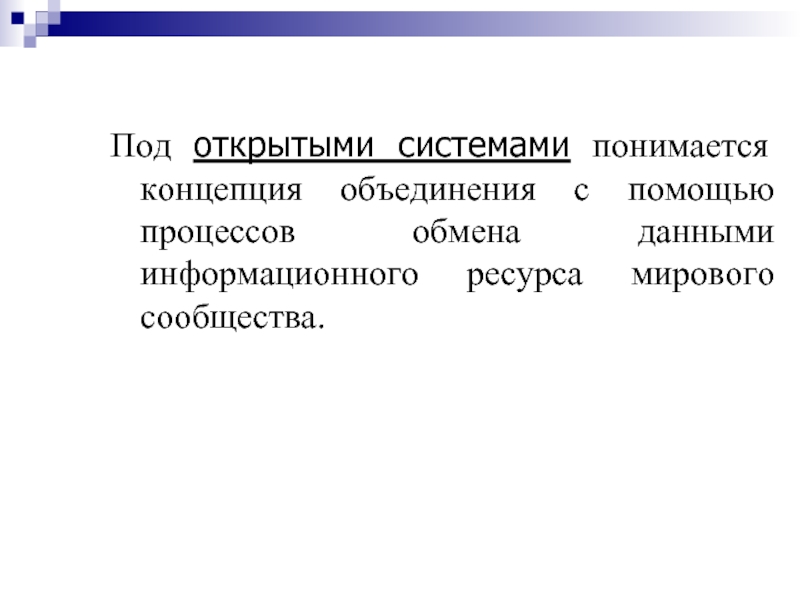

Под открытыми системами понимается концепция объединения с помощью процессов обмена данными
информационного ресурса мирового сообщества.
Слайд 5Вычислительные сети принято подразделять на два класса: локальные вычислительные сети (ЛВС)
и глобальные вычислительные сети (ГВС).
2. Понятие вычислительных сетей.
Слайд 6

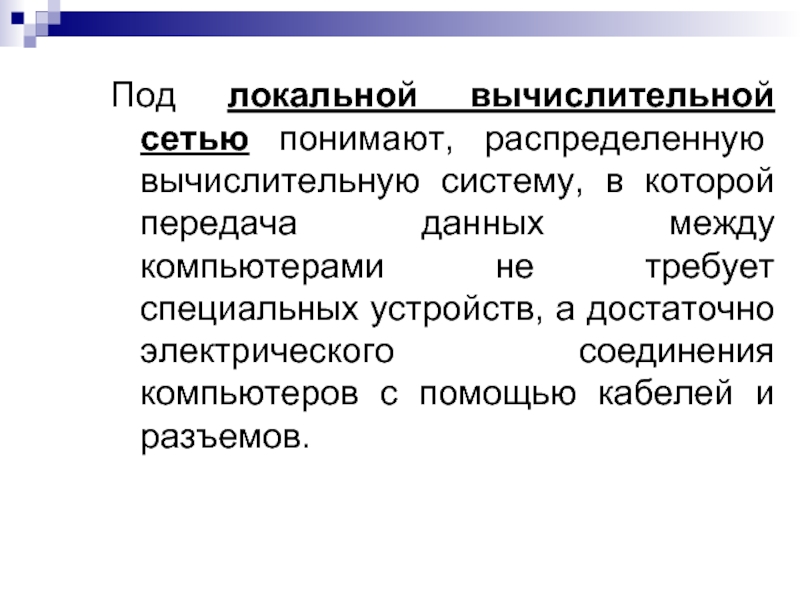

Под локальной вычислительной сетью понимают, распределенную вычислительную систему, в которой передача
данных между компьютерами не требует специальных устройств, а достаточно электрического соединения компьютеров с помощью кабелей и разъемов.
Слайд 7
Глобальные сети объединяют ресурсы компьютеров, расположенных на значительном удалении, таком, что
простым кабельным соединением не обойтись и приходится добавлять в межкомпьютерные соединения специальные устройства, позволяющие передать данные без искажения и по назначению.
Слайд 8
Линии связи вместе устройствами передачи и приема данных называют каналами связи,
а устройства, производящие переключения потоков данных в сети называют узлами коммутации.
Слайд 9Термин топология сетей характеризует физическое расположение компьютеров, узлов коммутации и каналов
связи в сети.
Все сети строятся на основе трех базовых топологий: звезда (star); кольцо (ring); шина (bus).
Все сети строятся на основе трех базовых топологий: звезда (star); кольцо (ring); шина (bus).
3. Базовые топологии локальных компьютерных сетей.
Слайд 11Достоинства: подобная структура экономична и удобна с точки зрения организации управления
взаимодействия компьютеров. Ее легко расширить, поскольку для добавления нового компьютера нужен только один новый канал связи.
Недостатки: низкая надежность: при отказе центрального узла выходит из строя вся сеть.
Недостатки: низкая надежность: при отказе центрального узла выходит из строя вся сеть.
Слайд 13
В топологии „кольцо“ компьютеры подключаются к повторителям (репитерам) сигналов, связанным в
однонаправленное кольцо.
По методу доступа к каналу связи (среде передачи данных) различают два основных типа кольцевых сетей: маркерное и тактированное кольца.
По методу доступа к каналу связи (среде передачи данных) различают два основных типа кольцевых сетей: маркерное и тактированное кольца.
Слайд 14В маркерных кольцевых сетях по кольцу передается специальный управляющий маркер (метка),
разрешающий передачу сообщений из компьютера, который им „владеет“.
В тактированном кольце по сети непрерывно вращается замкнутая последовательность тактов - специально закодированных интервалов фиксированной длины.
В тактированном кольце по сети непрерывно вращается замкнутая последовательность тактов - специально закодированных интервалов фиксированной длины.
Слайд 15

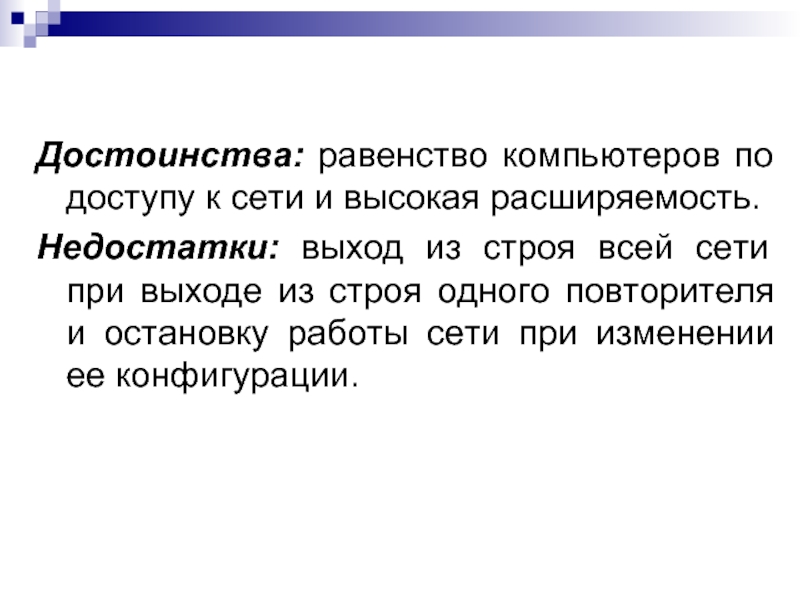

Достоинства: равенство компьютеров по доступу к сети и высокая расширяемость.
Недостатки:
выход из строя всей сети при выходе из строя одного повторителя и остановку работы сети при изменении ее конфигурации.
Слайд 17

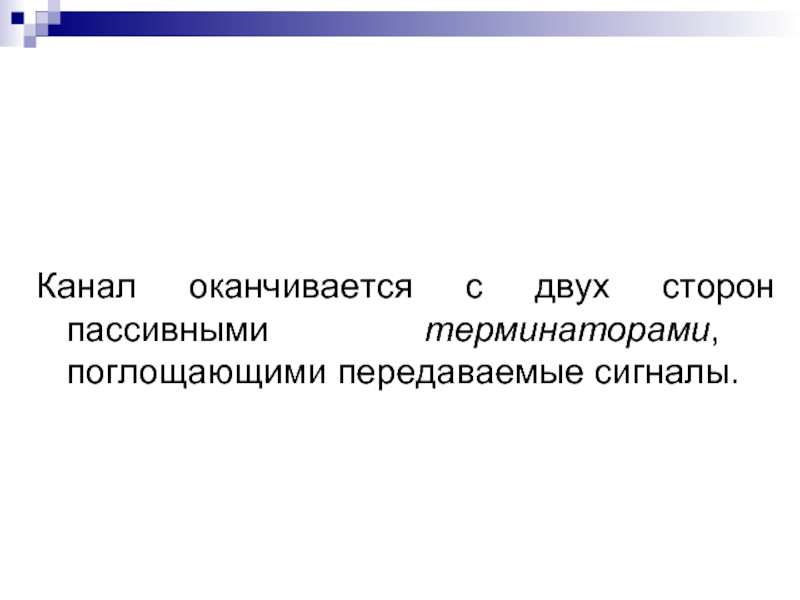

Канал оканчивается с двух сторон пассивными терминаторами, поглощающими передаваемые сигналы.
Слайд 18Достоинства: если один компьютер выйдет из строя, это не скажется на
работе остальных; высокая расширяемость и экономичность в организации каналов связи.
Недостатки: уменьшение пропускаемой способности сети при значительных объемах трафика (трафик - это объем данных).
Недостатки: уменьшение пропускаемой способности сети при значительных объемах трафика (трафик - это объем данных).
Слайд 20Расширение локальных сетей, как базовых, так и комбинированных топологий, из-за удлинения
линий связи приводит к необходимости их расчленения и создания распределенных сетей, в которых компонентами служат не отдельные компьютеры, а отдельные локальные сети, иногда называемые „сегментами“.
4. Топология глобальной вычислительной сети.
Слайд 21
Узлами коммутации таких сетей являются активные концентраторы (К) и мосты (Мст)
- устройства, коммутирующие линии связи и одновременно усиливающие проходящие через них сигналы. Мосты кроме этого управляют потоками данных между сегментами сети.
Слайд 22

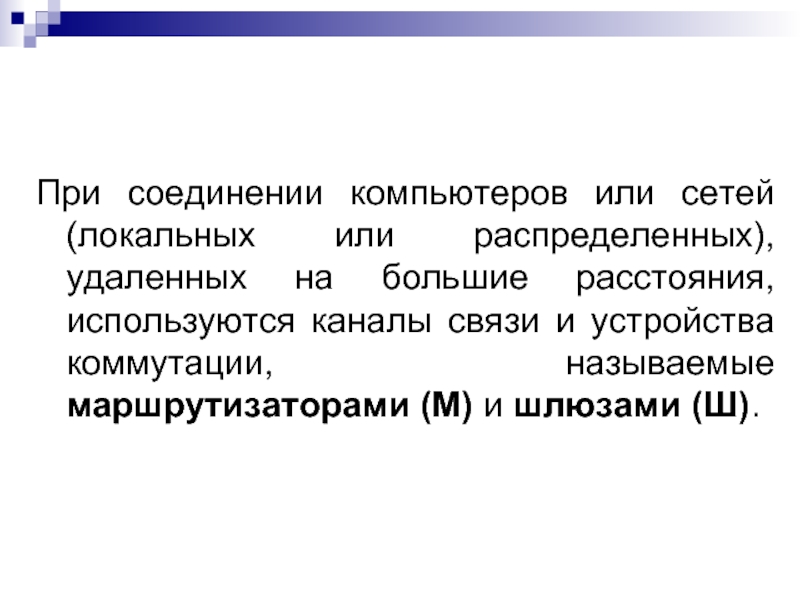

При соединении компьютеров или сетей (локальных или распределенных), удаленных на большие
расстояния, используются каналы связи и устройства коммутации, называемые маршрутизаторами (М) и шлюзами (Ш).
Слайд 23
Терминальными абонентами называют отдельные компьютеры, локальные или распределенные сети, подключенные через
маршрутизаторы к магистральному каналу.
Слайд 24
При подключении к магистральному каналу вычислительных сетей, параметры которых не возможно
согласовать с помощью стандартных устройств сопряжения, используются стандартные средства, называемые шлюзами.
