пролетов: 18, 24, 18м;
грузоподъемность мостового крана 35 т;
длина здания 96 м.
Каркас – металлический
Район строительства – г. Тюмень
- Главная
- Разное
- Дизайн
- Бизнес и предпринимательство
- Аналитика
- Образование
- Развлечения
- Красота и здоровье
- Финансы
- Государство
- Путешествия
- Спорт
- Недвижимость
- Армия
- Графика
- Культурология
- Еда и кулинария
- Лингвистика
- Английский язык
- Астрономия
- Алгебра
- Биология
- География
- Детские презентации
- Информатика
- История
- Литература
- Маркетинг
- Математика
- Медицина
- Менеджмент
- Музыка
- МХК
- Немецкий язык
- ОБЖ
- Обществознание
- Окружающий мир
- Педагогика
- Русский язык
- Технология
- Физика
- Философия
- Химия
- Шаблоны, картинки для презентаций
- Экология
- Экономика
- Юриспруденция
Готовая практика по архитектуре презентация
Содержание
- 1. Готовая практика по архитектуре
- 2. Краткое описание климатических особенностей района строительства: Средняя
- 3. Последовательность выполнения монтажных работ:
- 4. Проектирование любого здания, в том числе и промышленного, начинается с вычерчивания сетки осей.
- 5. Шаг продольных и поперечных осей зависит от
- 7. Деформационный шов предназначен для уменьшения нагрузок на элементы
- 8. Представляет собой своего рода разрез в конструкции
- 9. В нашем
- 10. 2. Колонны
- 11. Колонны в системе каркаса
- 14. В

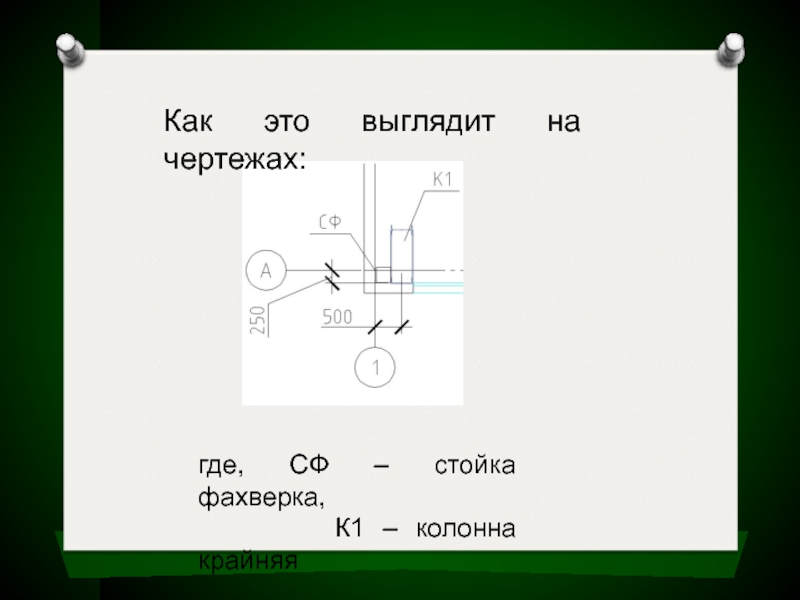

- 16. Как это выглядит на чертежах: где, СФ

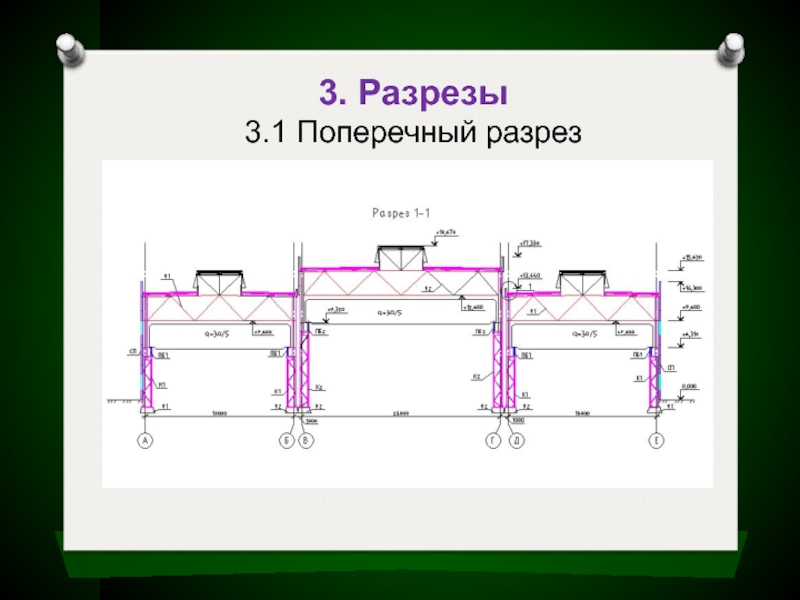

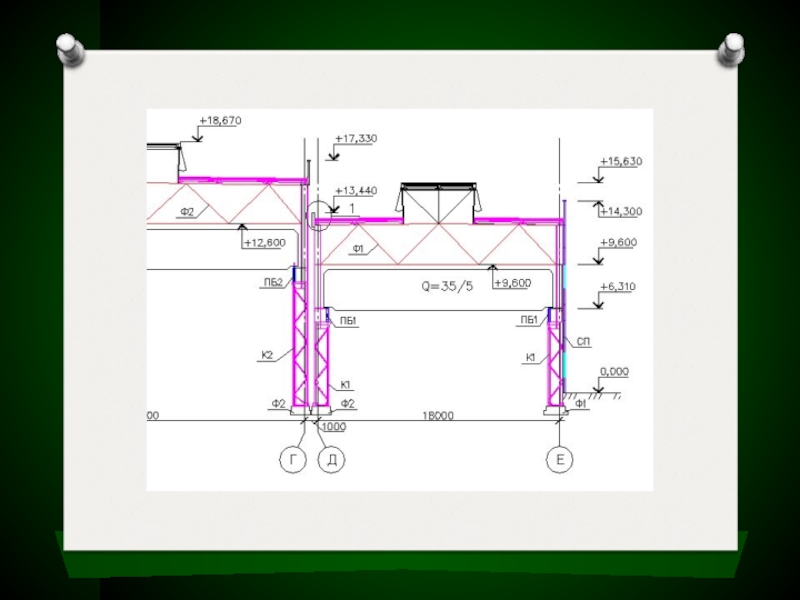

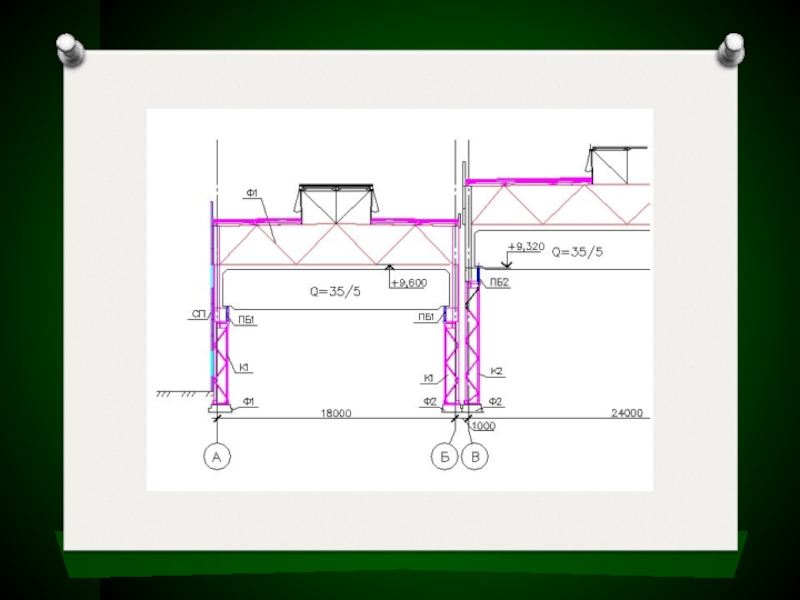

- 20. 3. Разрезы 3.1 Поперечный разрез

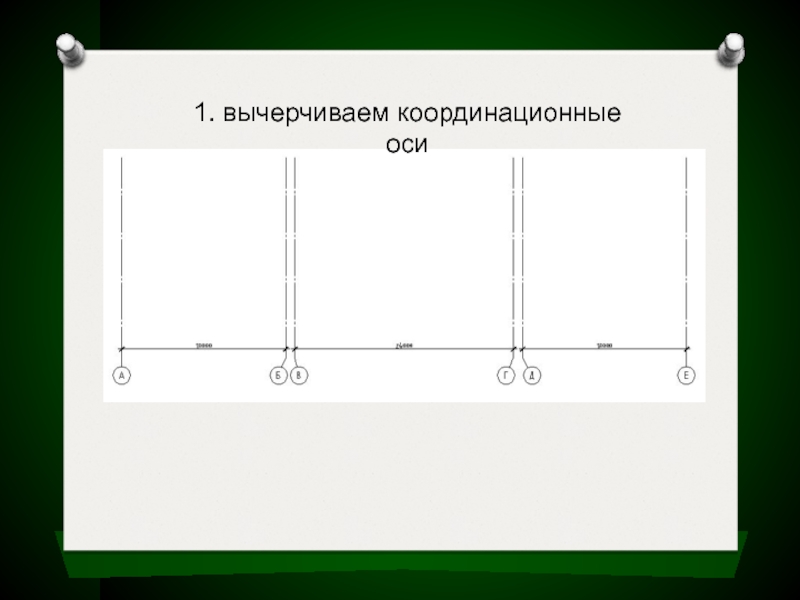

- 23. 1. вычерчиваем координационные оси

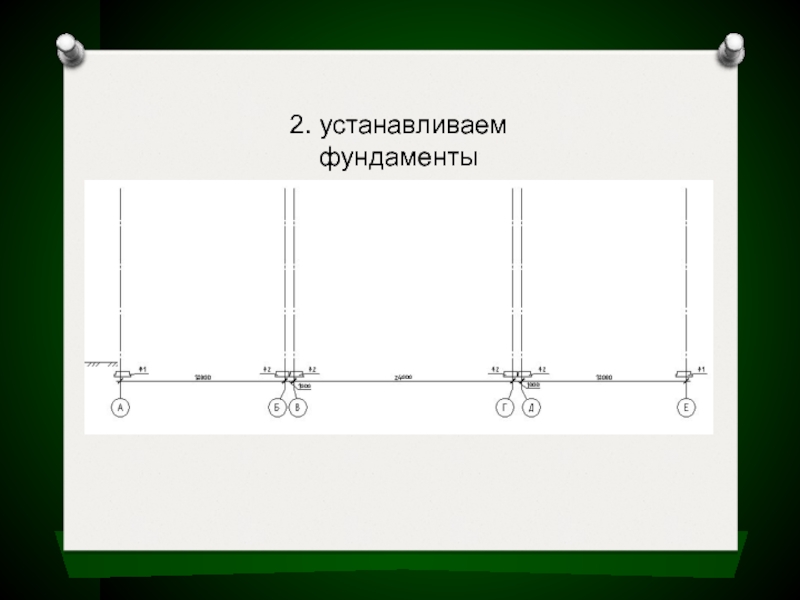

- 24. 2. устанавливаем фундаменты

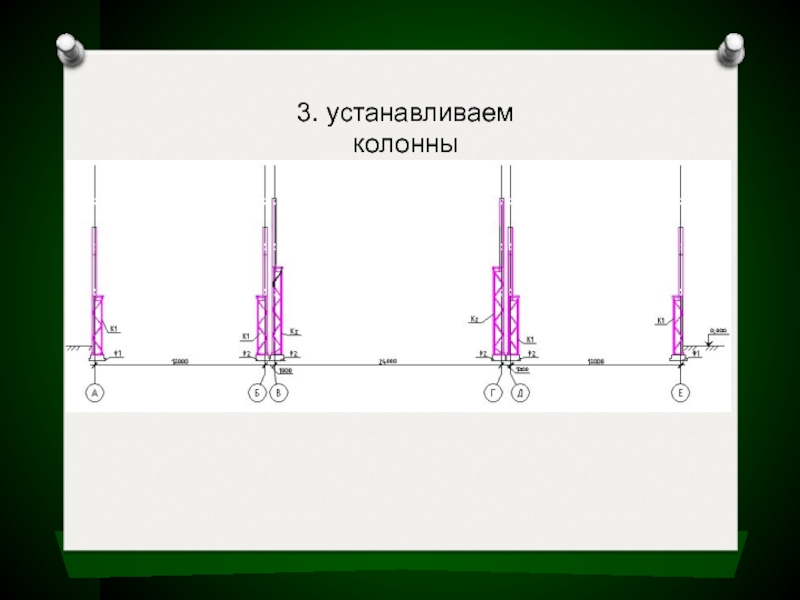

- 25. 3. устанавливаем колонны

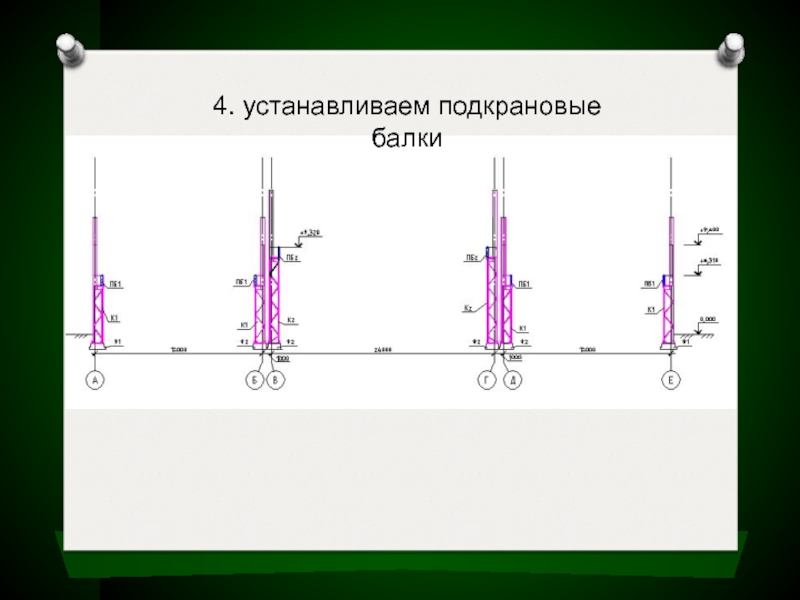

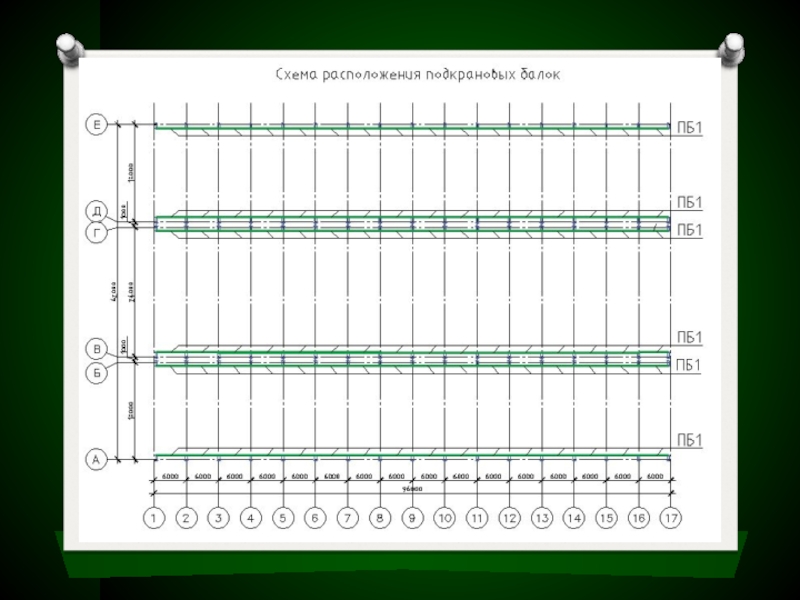

- 26. 4. устанавливаем подкрановые балки

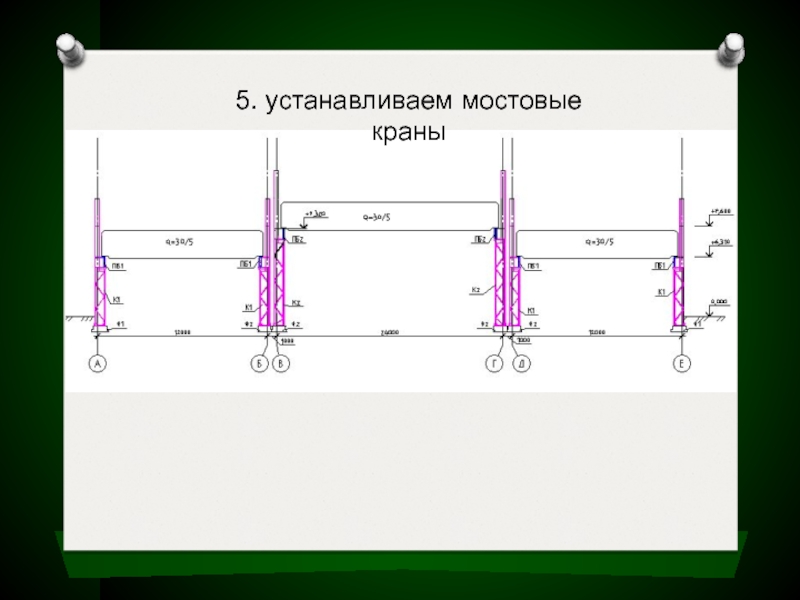

- 27. 5. устанавливаем мостовые краны

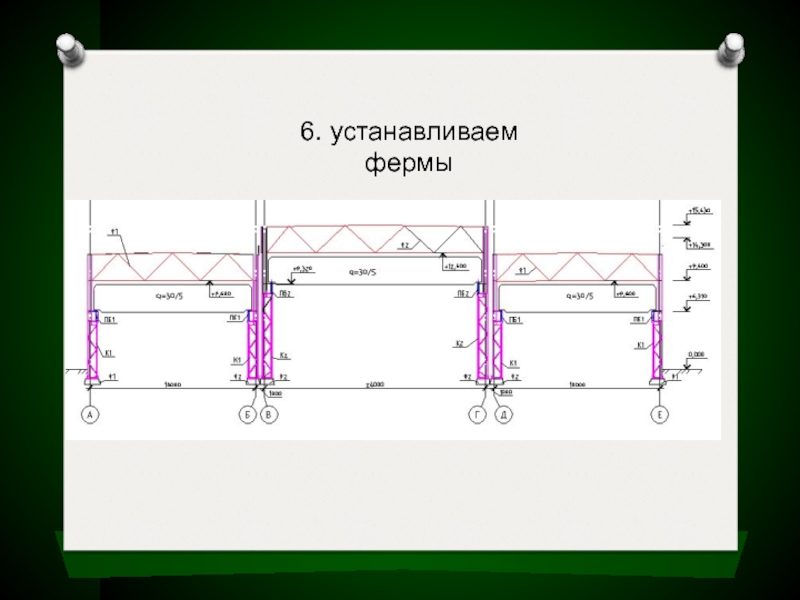

- 28. 6. устанавливаем фермы

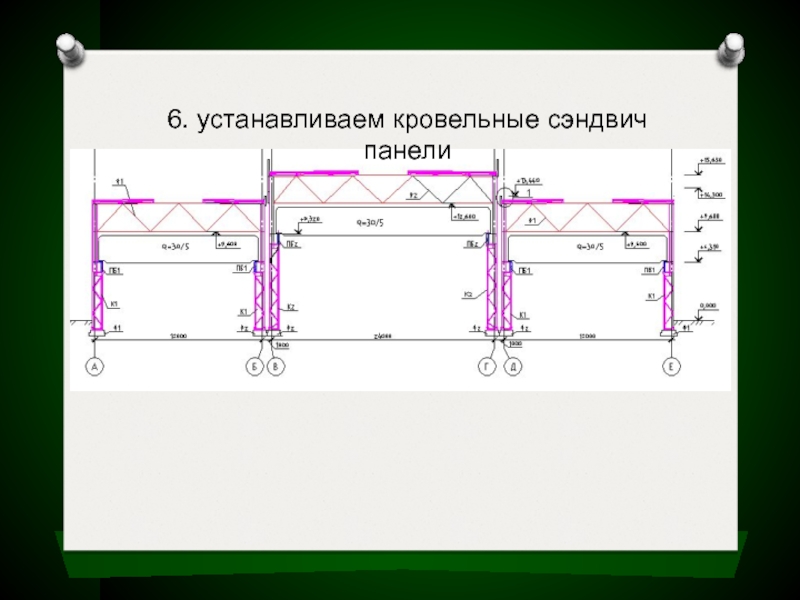

- 29. 6. устанавливаем кровельные сэндвич панели
- 30. 7. устанавливаем фонари и разрез готов В

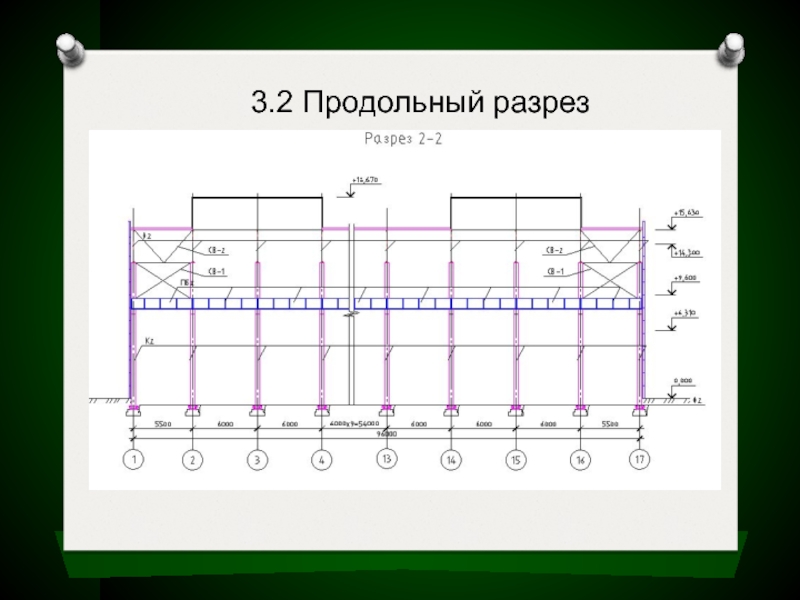

- 31. 3.2 Продольный разрез
- 32. 4. Кровля Водоотвод внутренний, так как здание
- 34. Окна: стальные с алюминиевыми переплетами, установлены вдоль

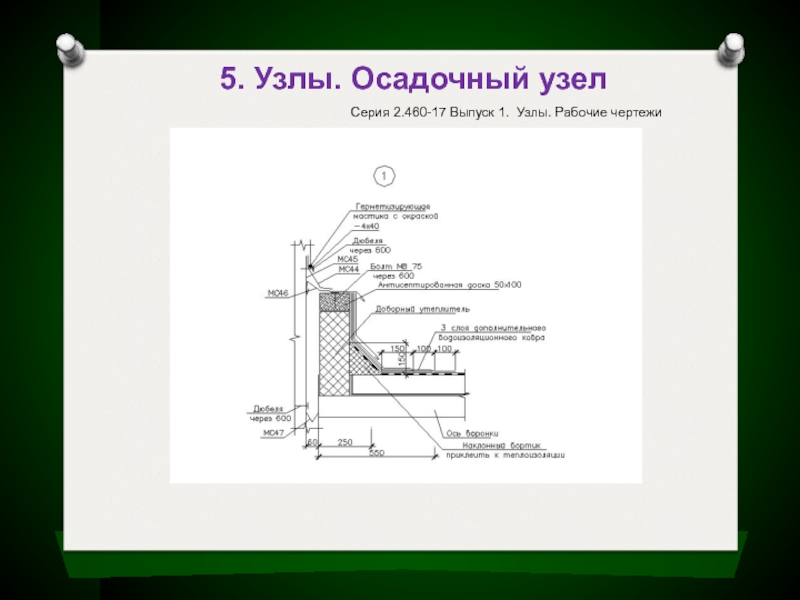

- 35. 5. Узлы. Осадочный узел Серия 2.460-17 Выпуск 1. Узлы. Рабочие чертежи

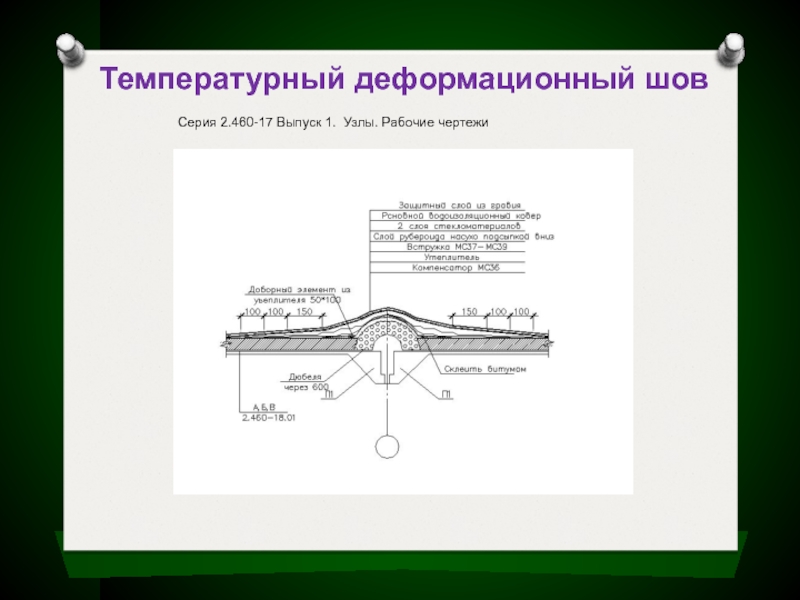

- 36. Температурный деформационный шов Серия 2.460-17 Выпуск 1. Узлы. Рабочие чертежи
- 37. 6. Спецификация

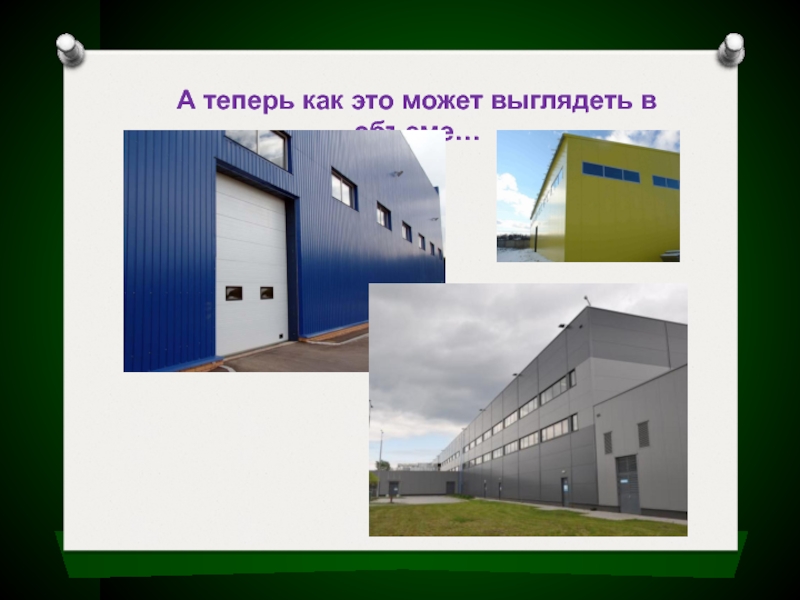

- 38. А теперь как это может выглядеть в объеме…

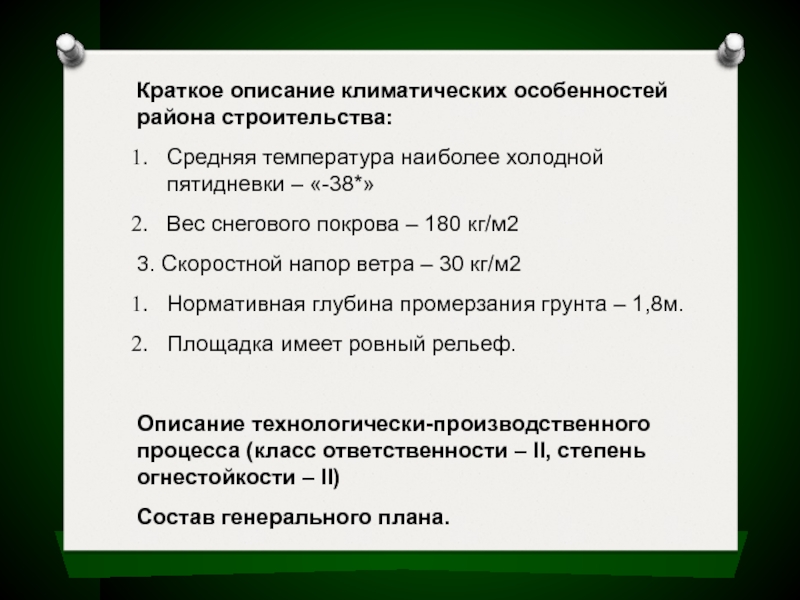

Слайд 2Краткое описание климатических особенностей района строительства:
Средняя температура наиболее холодной пятидневки –
«-38*»
Вес снегового покрова – 180 кг/м2
3. Скоростной напор ветра – 30 кг/м2
Нормативная глубина промерзания грунта – 1,8м.
Площадка имеет ровный рельеф.
Описание технологически-производственного процесса (класс ответственности – II, степень огнестойкости – II)
Состав генерального плана.
Вес снегового покрова – 180 кг/м2
3. Скоростной напор ветра – 30 кг/м2
Нормативная глубина промерзания грунта – 1,8м.
Площадка имеет ровный рельеф.
Описание технологически-производственного процесса (класс ответственности – II, степень огнестойкости – II)
Состав генерального плана.

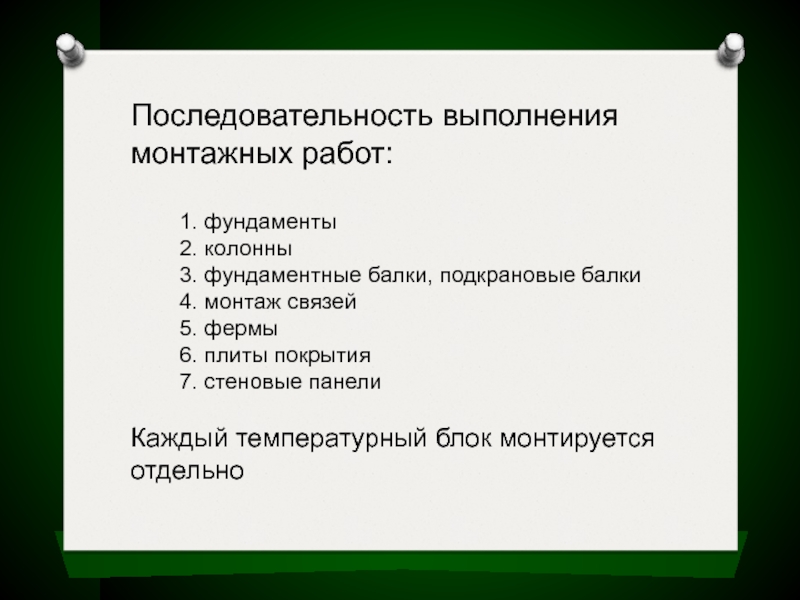

Слайд 3Последовательность выполнения монтажных работ:
1. фундаменты
2. колонны
3. фундаментные балки, подкрановые балки
4. монтаж связей

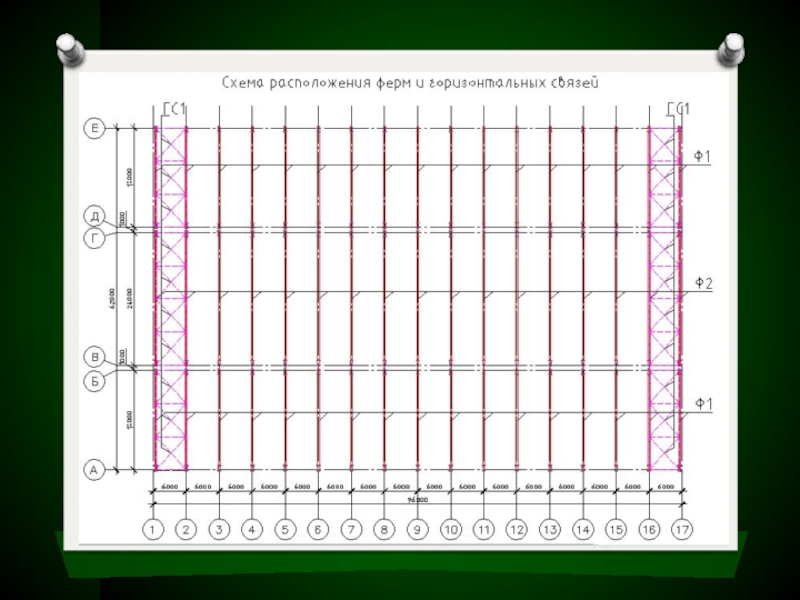

5. фермы

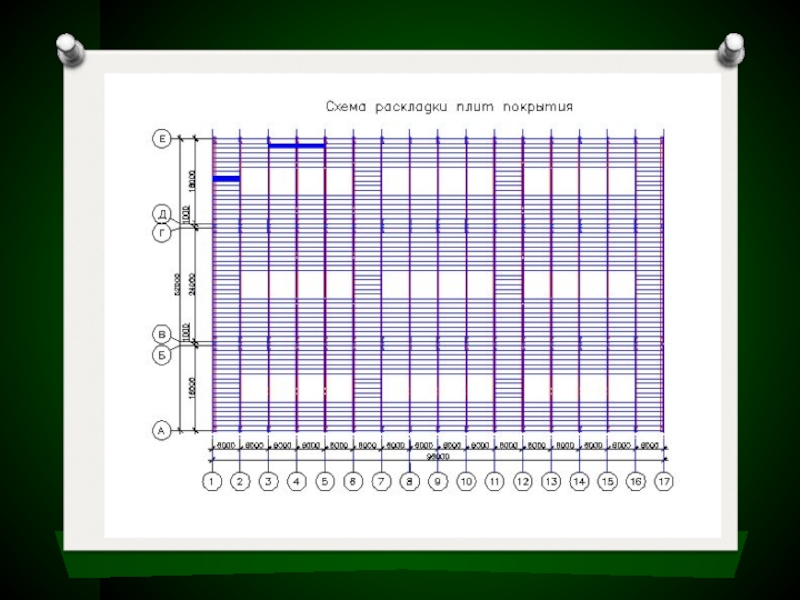

6. плиты покрытия
7. стеновые панели
Каждый температурный блок монтируется отдельно
3. фундаментные балки, подкрановые балки
4. монтаж связей
5. фермы
6. плиты покрытия
7. стеновые панели
Каждый температурный блок монтируется отдельно

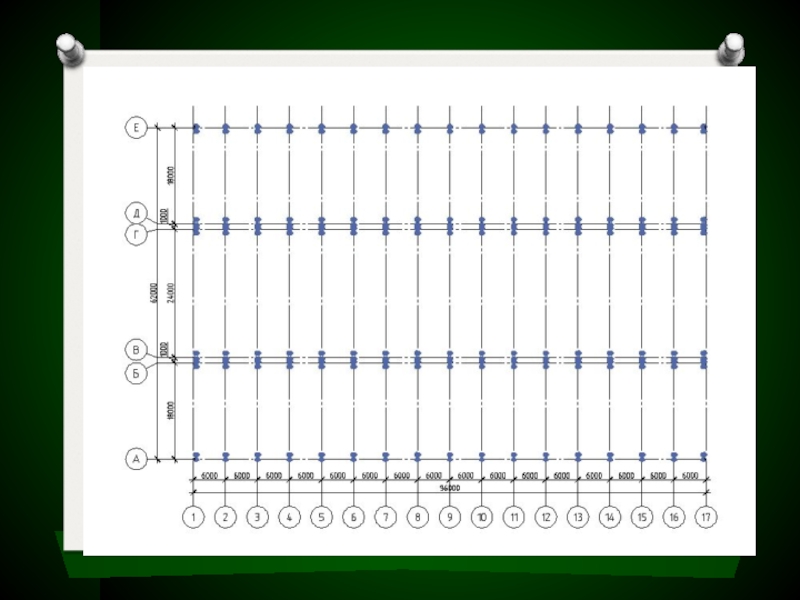

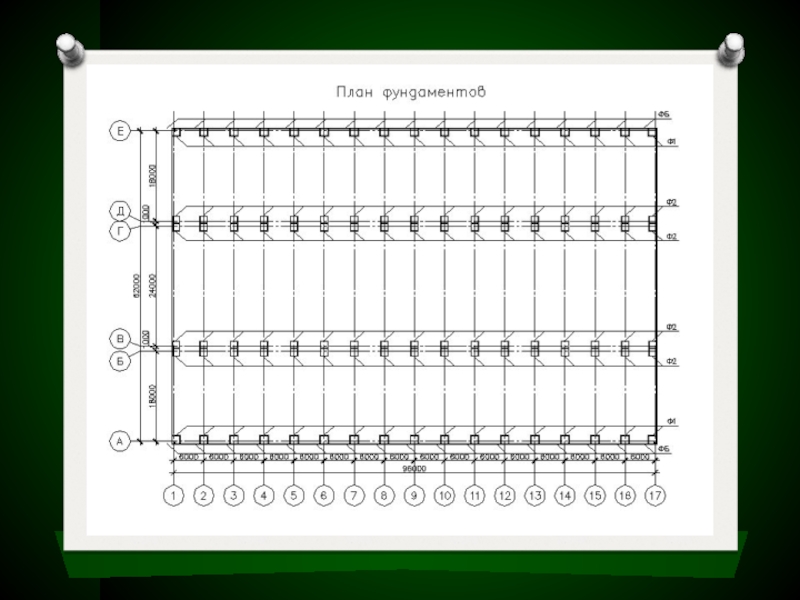

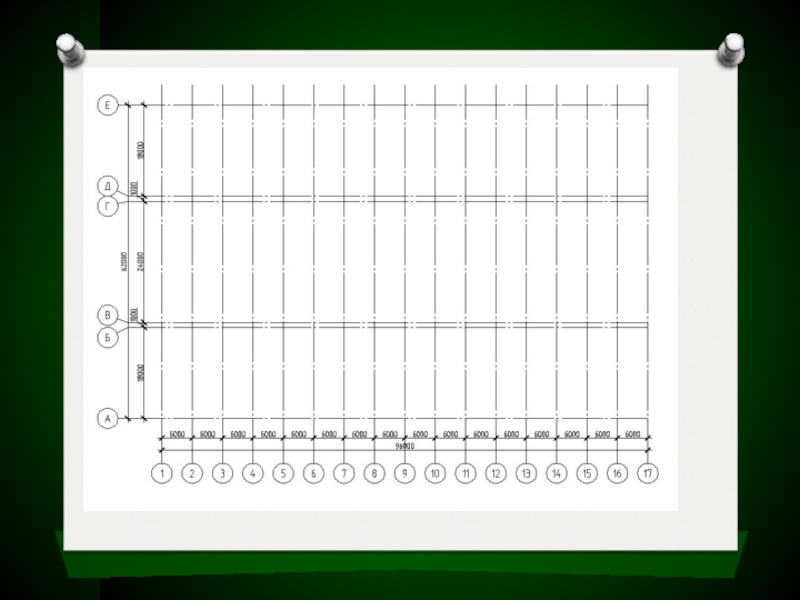

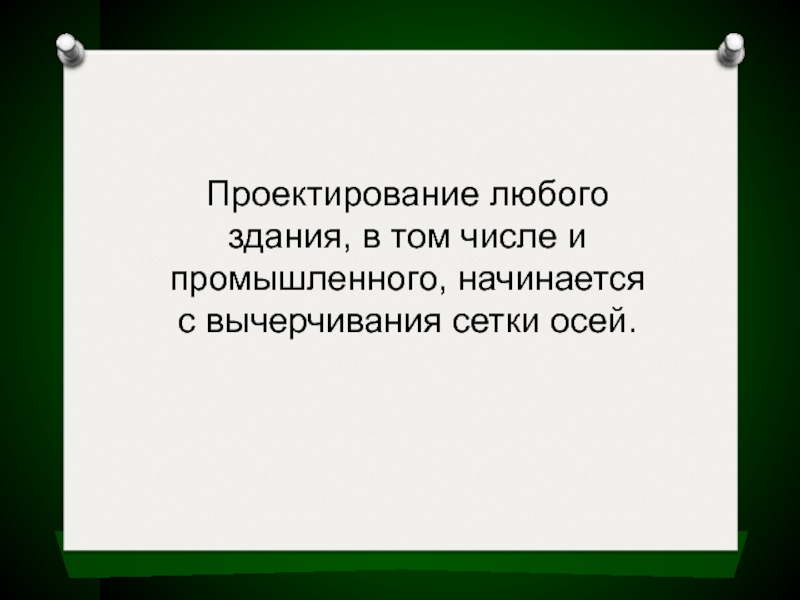

Слайд 4Проектирование любого здания, в том числе и промышленного, начинается с вычерчивания
сетки осей.

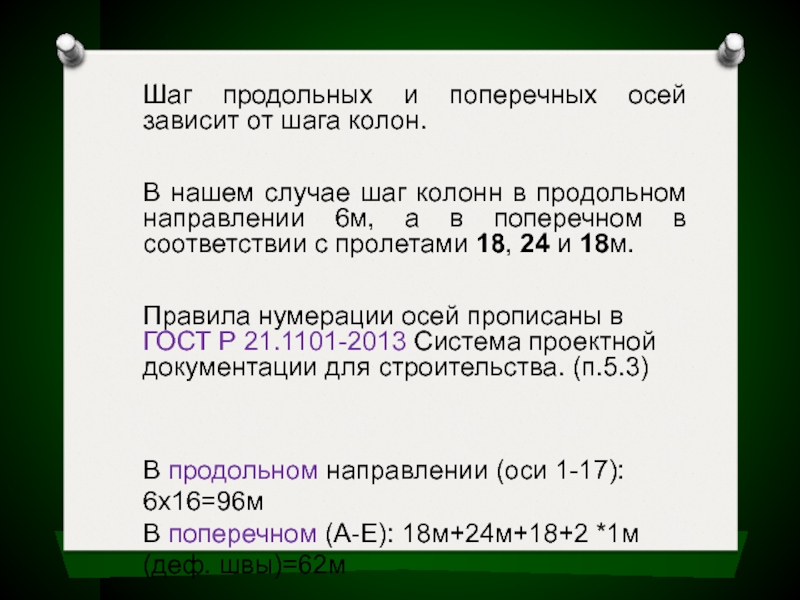

Слайд 5Шаг продольных и поперечных осей зависит от шага колон.
В нашем
случае шаг колонн в продольном направлении 6м, а в поперечном в соответствии с пролетами 18, 24 и 18м.
Правила нумерации осей прописаны в ГОСТ Р 21.1101-2013 Система проектной документации для строительства. (п.5.3)
В продольном направлении (оси 1-17): 6х16=96м
В поперечном (А-Е): 18м+24м+18+2 *1м (деф. швы)=62м
Правила нумерации осей прописаны в ГОСТ Р 21.1101-2013 Система проектной документации для строительства. (п.5.3)
В продольном направлении (оси 1-17): 6х16=96м
В поперечном (А-Е): 18м+24м+18+2 *1м (деф. швы)=62м

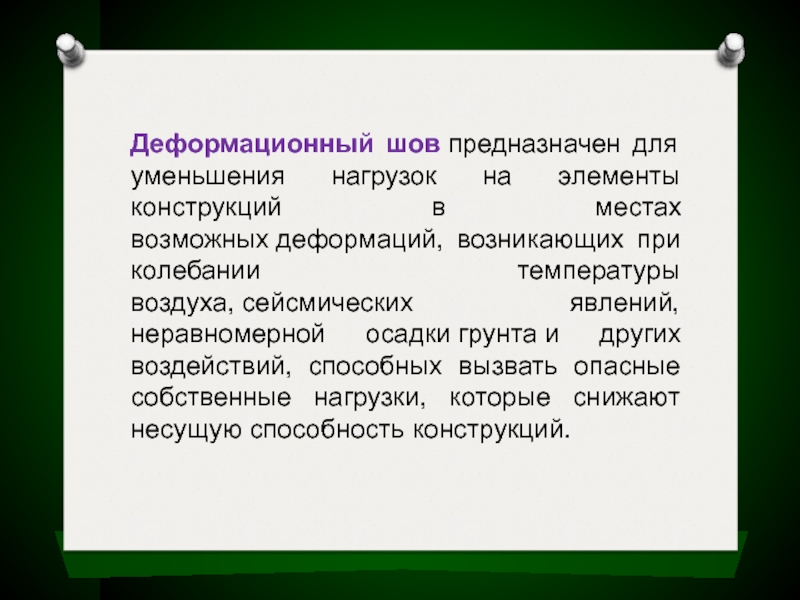

Слайд 7Деформационный шов предназначен для уменьшения нагрузок на элементы конструкций в местах возможных деформаций,
возникающих при колебании температуры воздуха, сейсмических явлений, неравномерной осадки грунта и других воздействий, способных вызвать опасные собственные нагрузки, которые снижают несущую способность конструкций.

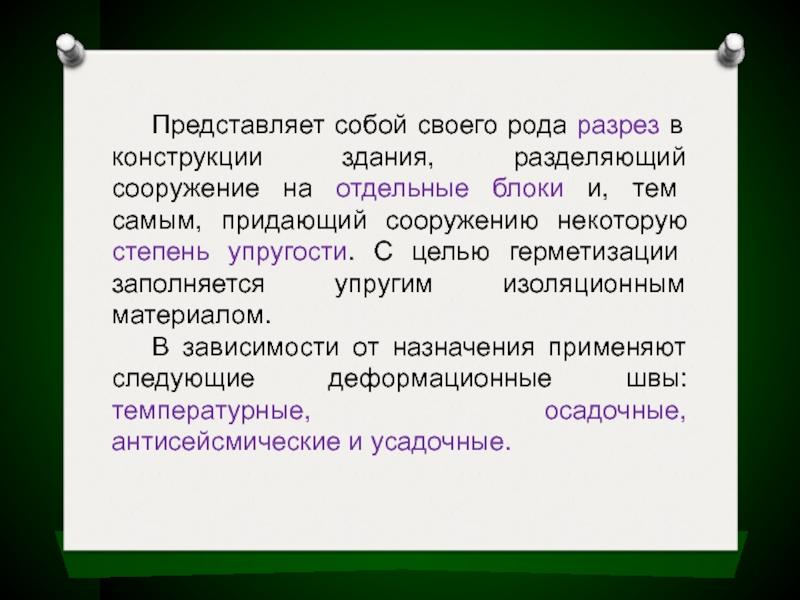

Слайд 8 Представляет собой своего рода разрез в конструкции здания, разделяющий сооружение на
отдельные блоки и, тем самым, придающий сооружению некоторую степень упругости. С целью герметизации заполняется упругим изоляционным материалом.
В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.
В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.

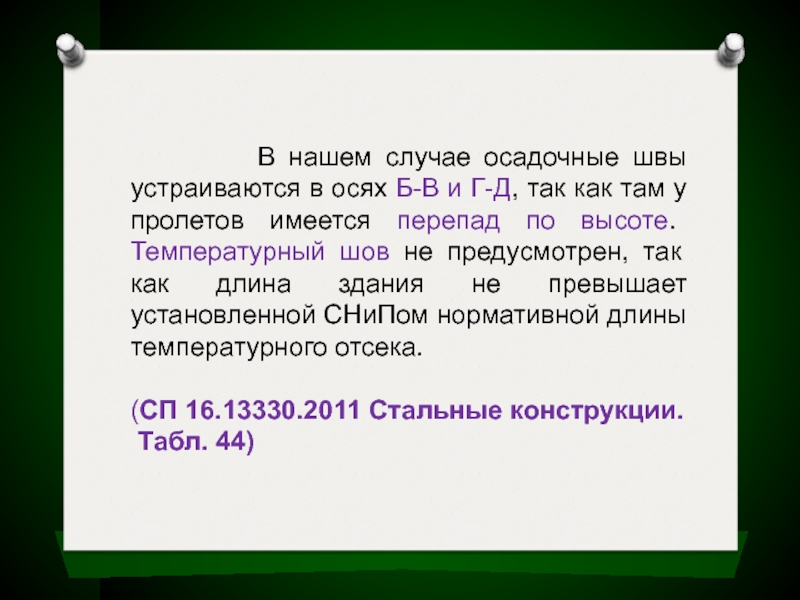

Слайд 9 В нашем случае осадочные швы устраиваются
в осях Б-В и Г-Д, так как там у пролетов имеется перепад по высоте. Температурный шов не предусмотрен, так как длина здания не превышает установленной СНиПом нормативной длины температурного отсека.
(СП 16.13330.2011 Стальные конструкции.
Табл. 44)
(СП 16.13330.2011 Стальные конструкции.
Табл. 44)

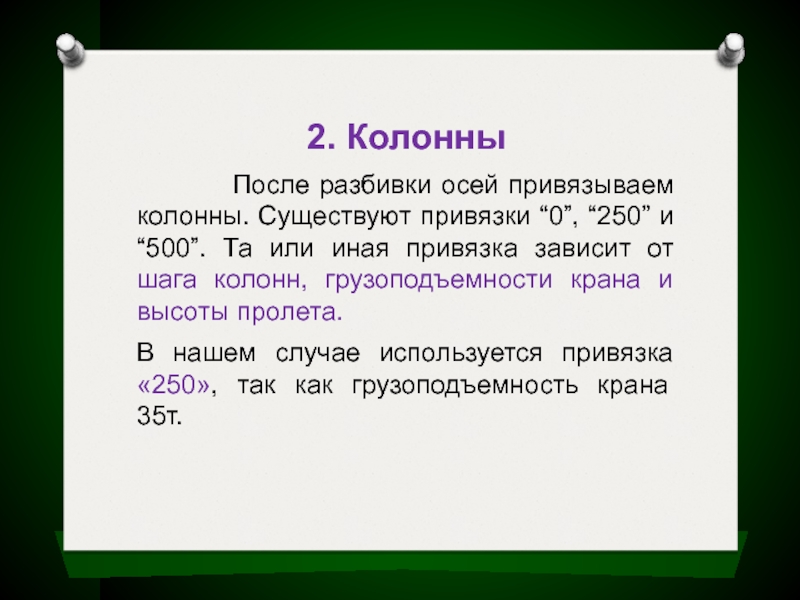

Слайд 102. Колонны

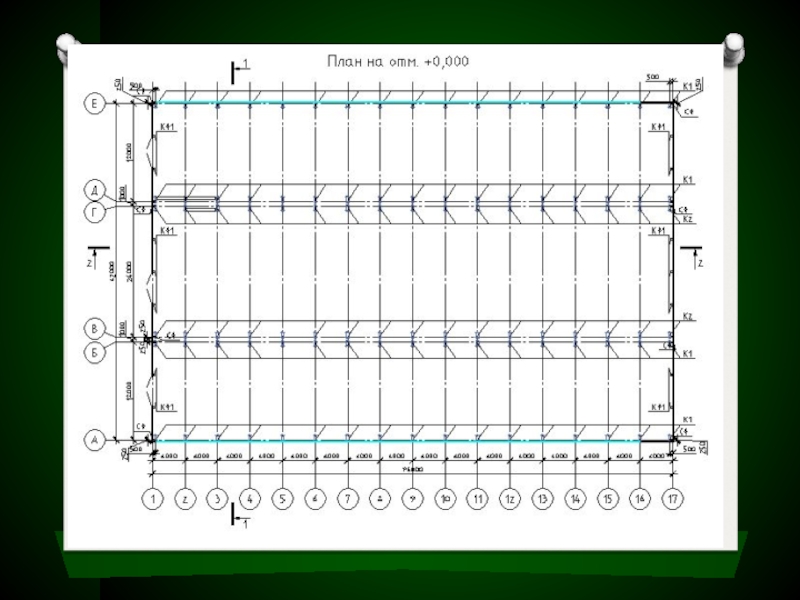

После разбивки осей привязываем колонны.
Существуют привязки “0”, “250” и “500”. Та или иная привязка зависит от шага колонн, грузоподъемности крана и высоты пролета.
В нашем случае используется привязка «250», так как грузоподъемность крана 35т.
В нашем случае используется привязка «250», так как грузоподъемность крана 35т.
Слайд 11 Колонны в системе каркаса воспринимают вертикальные и горизонтальные
нагрузки постоянного и временного характера.
Применяем в данном случае колонны двухветвевые прямоугольного сечения. Так как:
высота пролета – 12,6 м (максимальная)
грузоподъемность крана – 35 т.
Для соединения с колонной других конструктивных элементов в ней предусматривают закладные детали.
Применяем в данном случае колонны двухветвевые прямоугольного сечения. Так как:
высота пролета – 12,6 м (максимальная)
грузоподъемность крана – 35 т.
Для соединения с колонной других конструктивных элементов в ней предусматривают закладные детали.

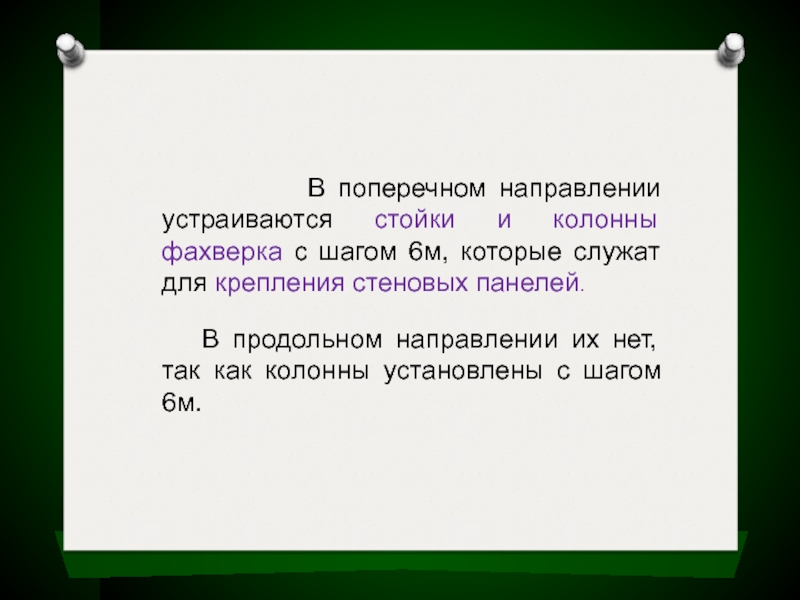

Слайд 14 В поперечном направлении устраиваются стойки
и колонны фахверка с шагом 6м, которые служат для крепления стеновых панелей.
В продольном направлении их нет, так как колонны установлены с шагом 6м.
В продольном направлении их нет, так как колонны установлены с шагом 6м.

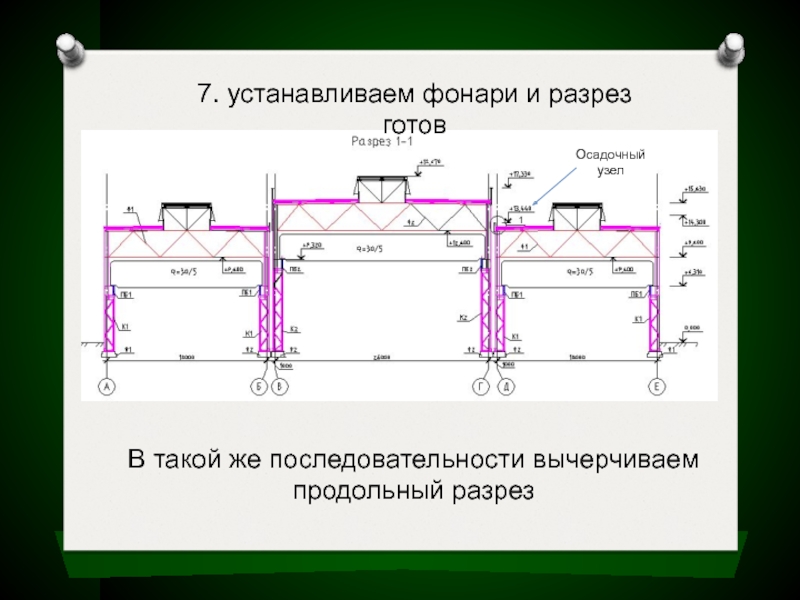

Слайд 307. устанавливаем фонари и разрез готов
В такой же последовательности вычерчиваем продольный
разрез
Осадочный
узел

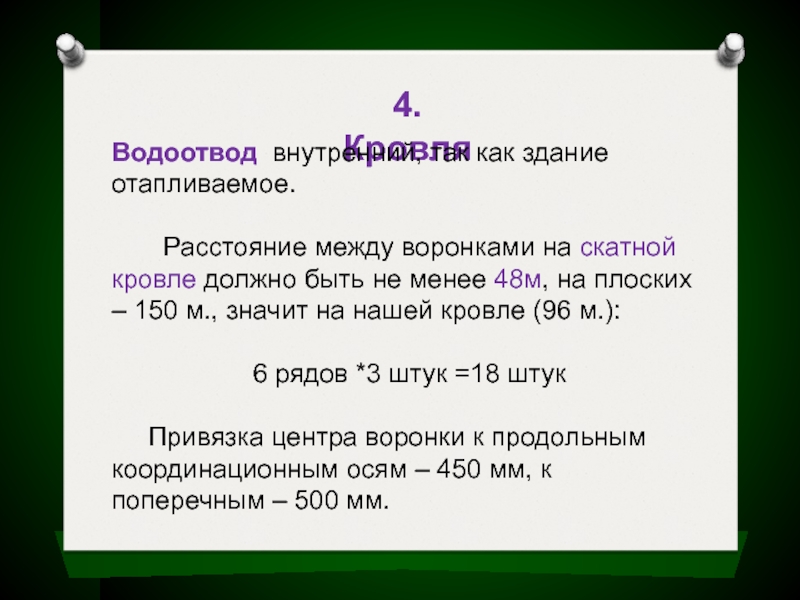

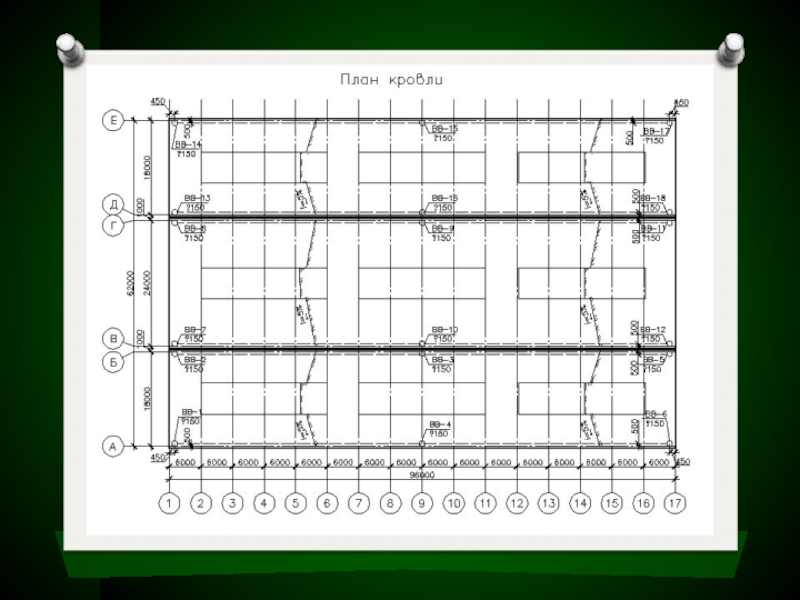

Слайд 324. Кровля
Водоотвод внутренний, так как здание
отапливаемое.
Расстояние между воронками на скатной
кровле должно быть не менее 48м, на плоских – 150 м., значит на нашей кровле (96 м.):
6 рядов *3 штук =18 штук
Привязка центра воронки к продольным
координационным осям – 450 мм, к поперечным – 500 мм.
кровле должно быть не менее 48м, на плоских – 150 м., значит на нашей кровле (96 м.):
6 рядов *3 штук =18 штук
Привязка центра воронки к продольным
координационным осям – 450 мм, к поперечным – 500 мм.

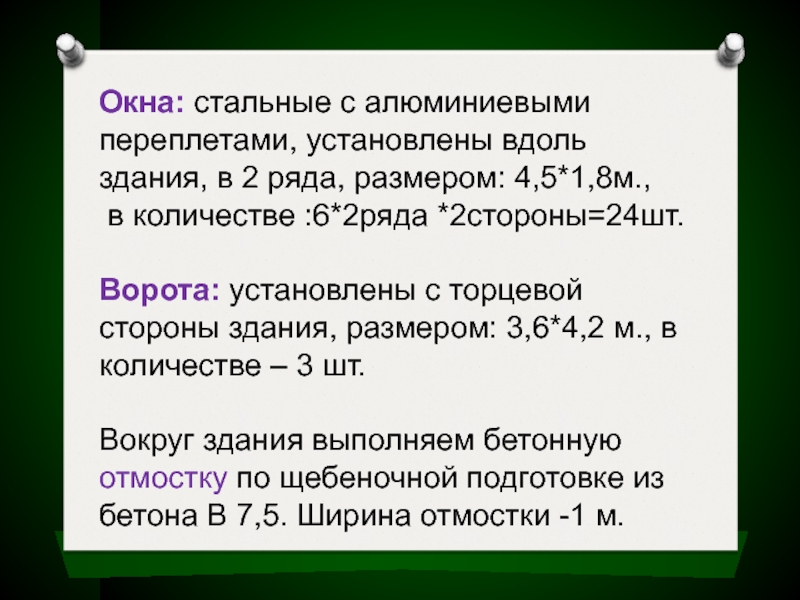

Слайд 34Окна: стальные с алюминиевыми переплетами, установлены вдоль здания, в 2 ряда,
размером: 4,5*1,8м.,
в количестве :6*2ряда *2стороны=24шт.
Ворота: установлены с торцевой стороны здания, размером: 3,6*4,2 м., в количестве – 3 шт.
Вокруг здания выполняем бетонную отмостку по щебеночной подготовке из бетона В 7,5. Ширина отмостки -1 м.
в количестве :6*2ряда *2стороны=24шт.
Ворота: установлены с торцевой стороны здания, размером: 3,6*4,2 м., в количестве – 3 шт.
Вокруг здания выполняем бетонную отмостку по щебеночной подготовке из бетона В 7,5. Ширина отмостки -1 м.

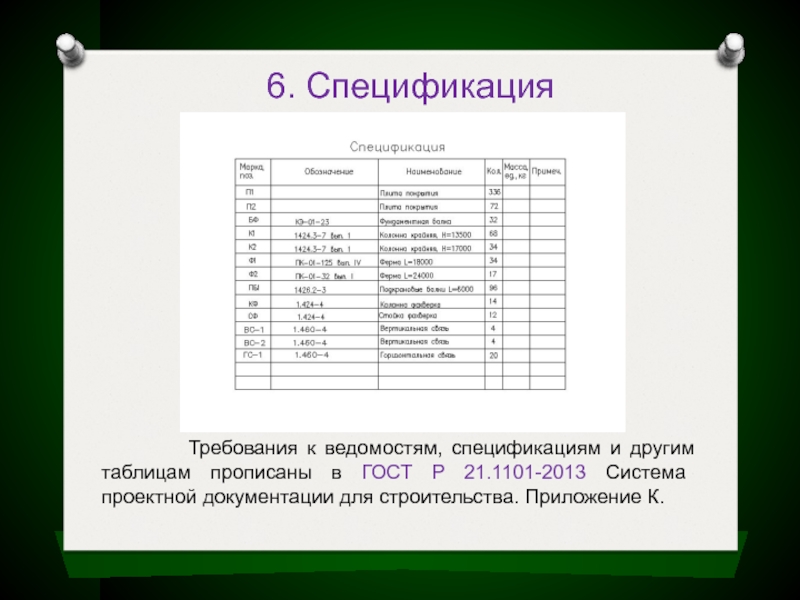

Слайд 376. Спецификация
Требования к ведомостям, спецификациям и
другим таблицам прописаны в ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Приложение К.
