Слайд № Л1 Микроволновая электроника Л2 План лекции №2 Часть 1. ФИЗИЧЕСКИЕ ОСНОВЫ МИКРОВОЛНОВОЙ ЭЛЕКТРОНИКИ Взаимодействие потоков заряженных частиц с переменным электромагнитным полем
Слайд 1
Слайд № Л2
Микроволновая электроника Л2
Кафедра радиотехнической электроники
«Микроволновая
Электроника»
доцент
Иванов Вячеслав Александрович
me2014iva@ya.ru
СПбГЭТУ «ЛЭТИ»
Слайд 2
Слайд № Л1
Микроволновая электроника Л2

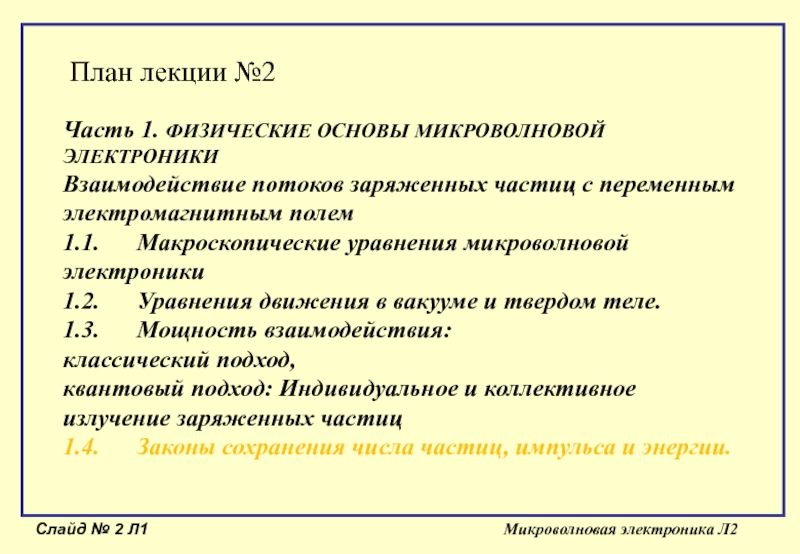

План лекции №2
Часть 1. ФИЗИЧЕСКИЕ ОСНОВЫ МИКРОВОЛНОВОЙ
ЭЛЕКТРОНИКИ
Взаимодействие потоков заряженных частиц с переменным электромагнитным полем
1.1. Макроскопические уравнения микроволновой электроники
1.2. Уравнения движения в вакууме и твердом теле.
1.3. Мощность взаимодействия:
классический подход,
квантовый подход: Индивидуальное и коллективное излучение заряженных частиц
1.4. Законы сохранения числа частиц, импульса и энергии.
Взаимодействие потоков заряженных частиц с переменным электромагнитным полем
1.1. Макроскопические уравнения микроволновой электроники
1.2. Уравнения движения в вакууме и твердом теле.
1.3. Мощность взаимодействия:
классический подход,
квантовый подход: Индивидуальное и коллективное излучение заряженных частиц
1.4. Законы сохранения числа частиц, импульса и энергии.
Слайд 3
Слайд № Л1
Микроволновая электроника Л2

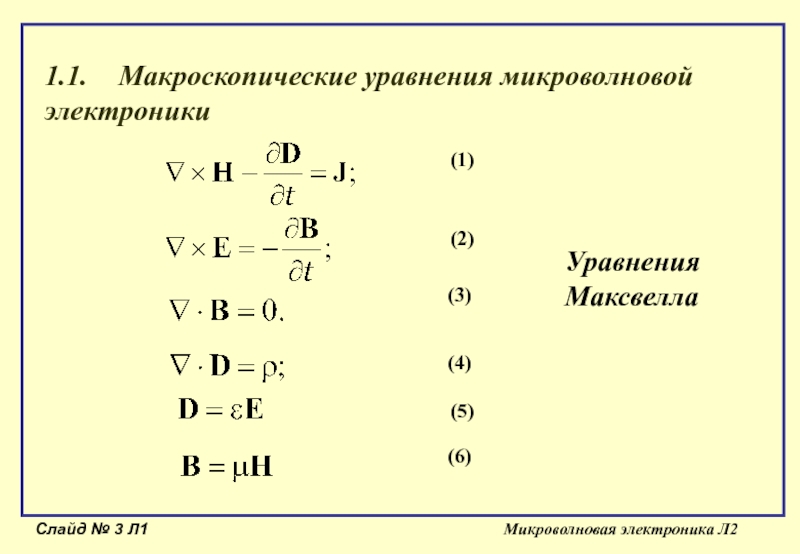

1.1. Макроскопические уравнения микроволновой электроники
(1)
(3)
(2)
(5)
(4)
(6)
Уравнения Максвелла
Слайд 4
Слайд № Л1
Микроволновая электроника Л2
1.2 Уравнения движения в вакууме и твердом
теле.
- вакуум (уравнение Ньютона)
твердое тело (вакуум)
кинетическое уравнение Больцмана (Власова))
(Для одиночного заряда или ансамбля зарядов с одинаковой скоростью v)
(Для ансамбля зарядов с распределением по скоростям импульсам
Распределение Максвелла
Слайд 5
Слайд № Л1
Микроволновая электроника Л2

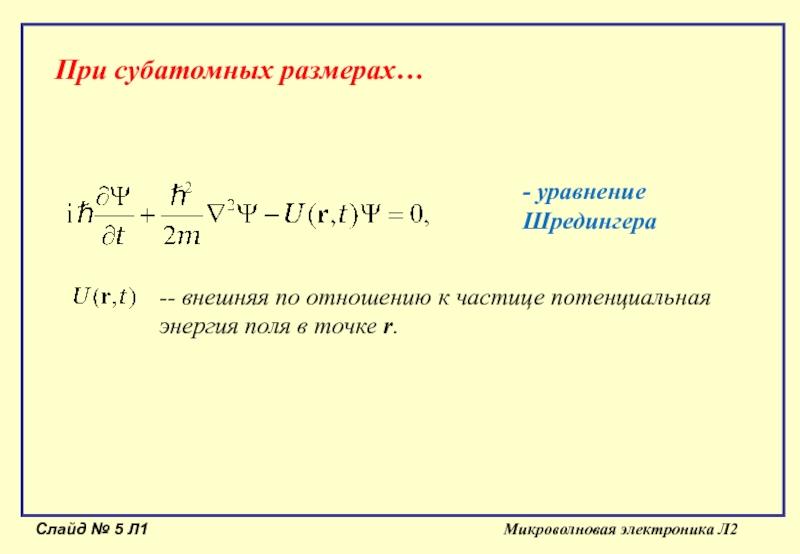

- уравнение Шредингера
При субатомных размерах…
-- внешняя по
отношению к частице потенциальная энергия поля в точке r.
Слайд 6
Слайд № Л1
Микроволновая электроника Л2

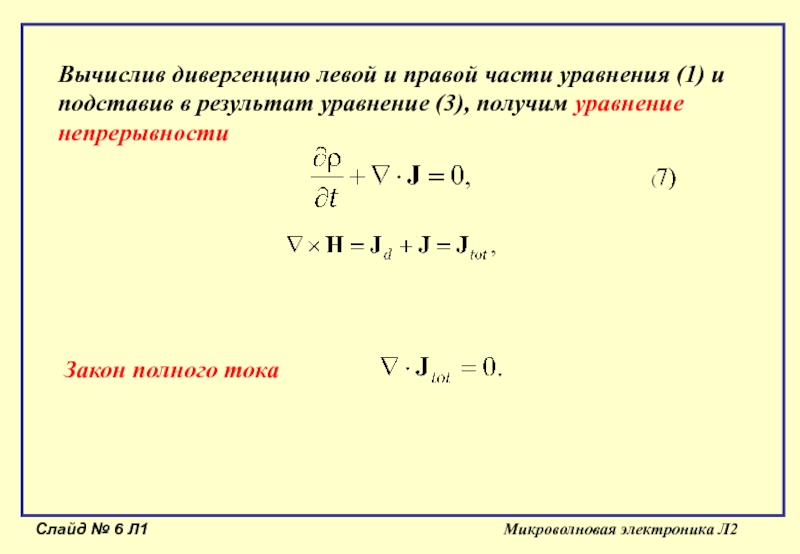

Вычислив дивергенцию левой и правой части уравнения
(1) и подставив в результат уравнение (3), получим уравнение непрерывности
(7)
Закон полного тока
Слайд 7
Слайд № Л1
Микроволновая электроника Л2
:

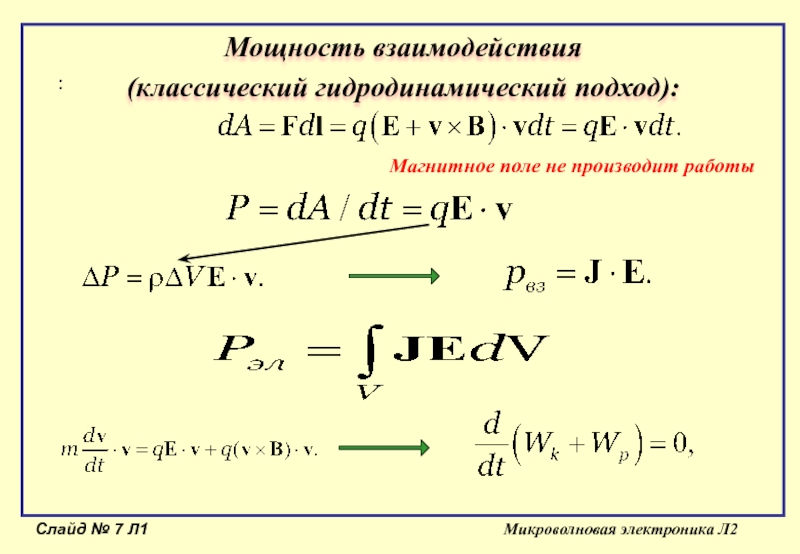

Мощность взаимодействия
(классический гидродинамический подход):
Магнитное поле не
производит работы
Слайд 9
Слайд № Л2
Микроволновая электроника Л2

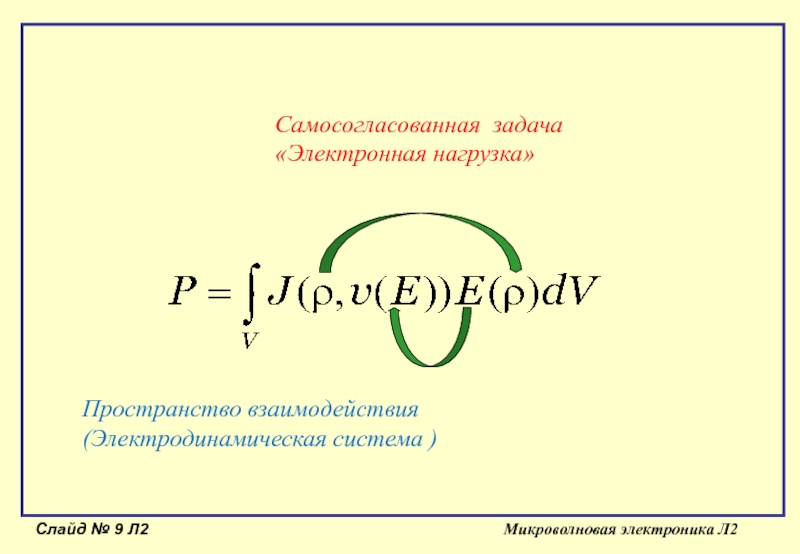

Самосогласованная задача
«Электронная нагрузка»
Пространство взаимодействия
(Электродинамическая система )
Слайд 10
Слайд № Л1
Микроволновая электроника Л2
Квантовый подход.
1.3 Индивидуальное и коллективное излучение заряженных
частиц
Слайд 14
Микроволновая электроника Л2
Слайд № Л2
ВЛ Братман Общий принцип генерации
Соровский образовательный журнал
№9 1999

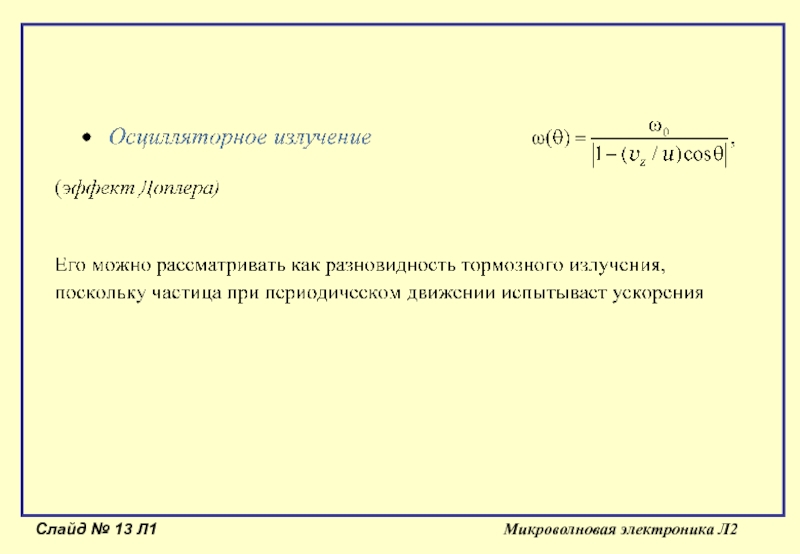

Эффект Доплера
Слайд 15
Микроволновая электроника Л2
Слайд № Л2
ВЛ Братман Общий принцип генерации
Соровский образовательный журнал
№9 1999
Слайд 16
Слайд № Л1
Микроволновая электроника Л2
Коллективное излучение
сверхизлучением Дике.
Индуцированное излучение характеризуется тем, что
под действием внешнего излучения осцилляторы излучают в одинаковых фазах (происходит фазировка осцилляторов)
Слайд 17
Слайд № Л1
Микроволновая электроника Л2
Различные типы приборов отличаются типами индивидуального излучения
частиц и используемыми механизмами фазировки и группировки
