Этапы жизненного цикла инженерных сооружений. Принципы и стадии проектирования. Понятие о генплане презентация

проектирования
Понятие о генплане

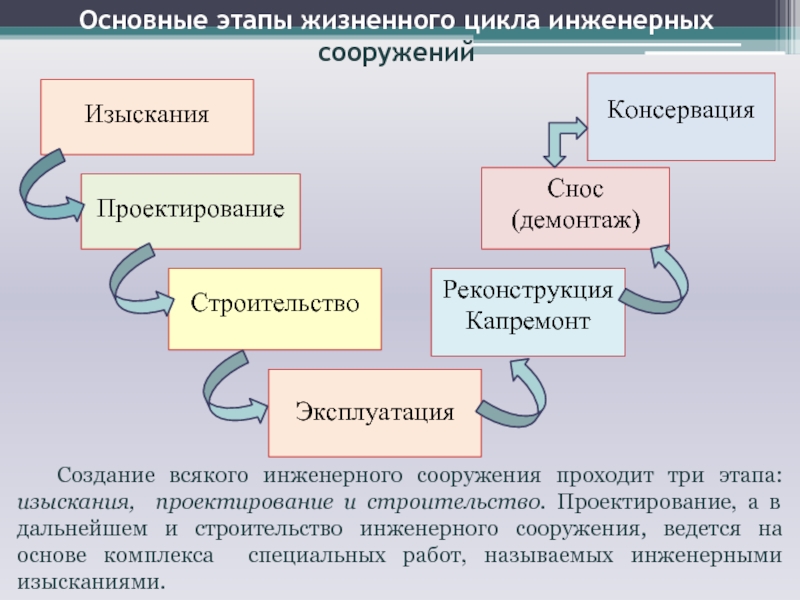

этапа: изыскания, проектирование и строительство. Проектирование, а в дальнейшем и строительство инженерного сооружения, ведется на основе комплекса специальных работ, называемых инженерными изысканиями.

также на основе подробных полевых работ определяется наивыгоднейшее расположение сооружения на местности с точки зрения топографии, свойств грунтов, гидрогеологии, гидрологии и др.
В ходе проектирования по материалам соответствующих изысканий решается вопрос о местоположении сооружения, о его схеме, конструкции, основных параметрах, стоимости и порядке производства строительных работ, очередности ввода в эксплуатацию отдельных частей сооружения и т. д.
Возведение зданий и сооружений производится в строгом соответствии с проектом; оно представляет собой процесс воссоздания на местности проектного решения при помощи выполнения различных строительных работ.

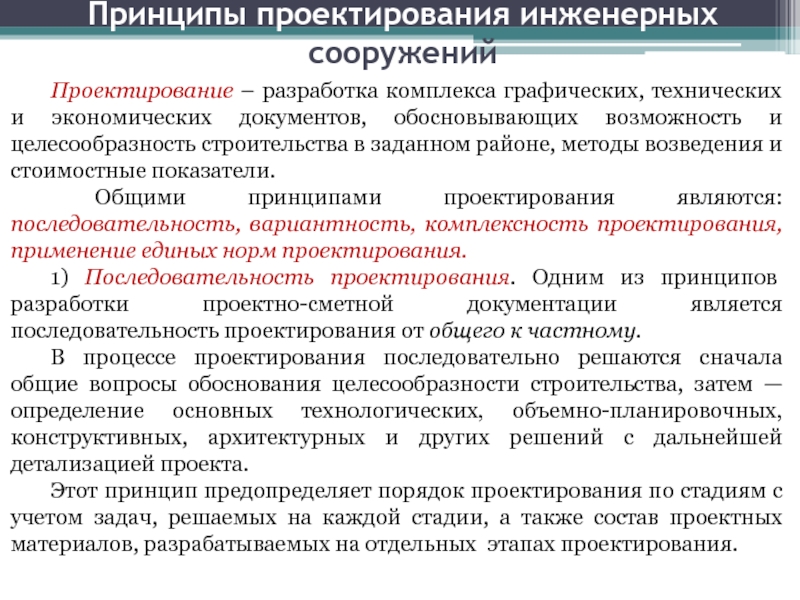

документов, обосновывающих возможность и целесообразность строительства в заданном районе, методы возведения и стоимостные показатели.
Общими принципами проектирования являются: последовательность, вариантность, комплексность проектирования, применение единых норм проектирования.
1) Последовательность проектирования. Одним из принципов разработки проектно-сметной документации является последовательность проектирования от общего к частному.
В процессе проектирования последовательно решаются сначала общие вопросы обоснования целесообразности строительства, затем — определение основных технологических, объемно-планировочных, конструктивных, архитектурных и других решений с дальнейшей детализацией проекта.
Этот принцип предопределяет порядок проектирования по стадиям с учетом задач, решаемых на каждой стадии, а также состав проектных материалов, разрабатываемых на отдельных этапах проектирования.

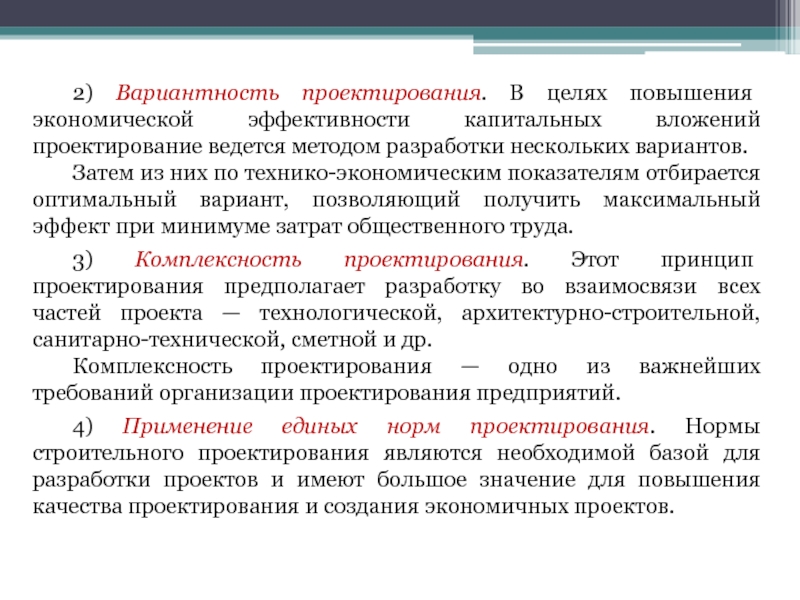

ведется методом разработки нескольких вариантов.
Затем из них по технико-экономическим показателям отбирается оптимальный вариант, позволяющий получить максимальный эффект при минимуме затрат общественного труда.
3) Комплексность проектирования. Этот принцип проектирования предполагает разработку во взаимосвязи всех частей проекта — технологической, архитектурно-строительной, санитарно-технической, сметной и др.
Комплексность проектирования — одно из важнейших требований организации проектирования предприятий.
4) Применение единых норм проектирования. Нормы строительного проектирования являются необходимой базой для разработки проектов и имеют большое значение для повышения качества проектирования и создания экономичных проектов.

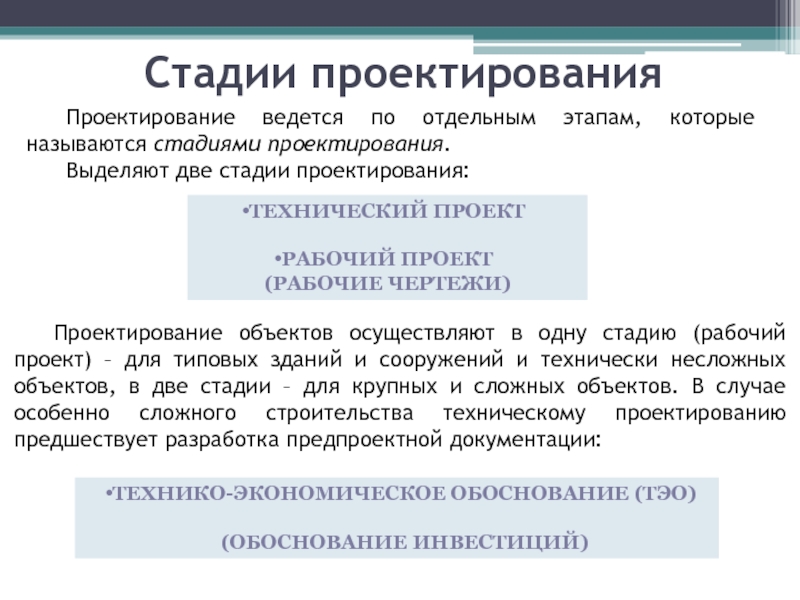

отдельным этапам, которые называются стадиями проектирования.
Выделяют две стадии проектирования:

Проектирование объектов осуществляют в одну стадию (рабочий проект) – для типовых зданий и сооружений и технически несложных объектов, в две стадии – для крупных и сложных объектов. В случае особенно сложного строительства техническому проектированию предшествует разработка предпроектной документации:

расчеты, чертежи, пояснительные записки и другие материалы, необходимые для строительства или реконструкции объекта.
Проект промышленных сооружений состоит из трех основных частей:

· экономической части;
· строительной части;
· технологической части.

Технологическая часть проекта определяет технологию и организацию производства, вид предназначаемого к использованию оборудования, степень механизации и автоматизации процесса производства. Проекты гражданских зданий технологической части не имеют.
Строительная часть проекта содержит данные о принятых конструктивных решениях и размерах отдельных элементов проектируемых сооружений.

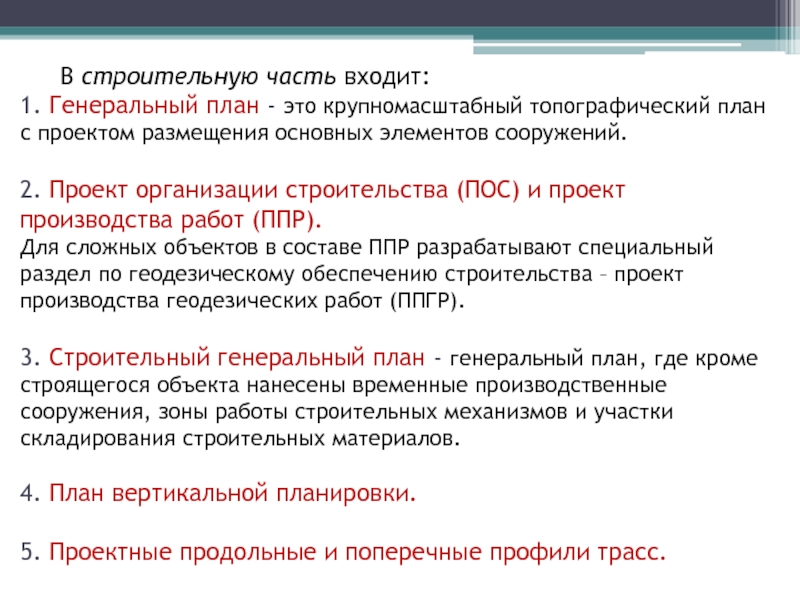

с проектом размещения основных элементов сооружений. 2. Проект организации строительства (ПОС) и проект производства работ (ППР). Для сложных объектов в составе ППР разрабатывают специальный раздел по геодезическому обеспечению строительства – проект производства геодезических работ (ППГР). 3. Строительный генеральный план - генеральный план, где кроме строящегося объекта нанесены временные производственные сооружения, зоны работы строительных механизмов и участки складирования строительных материалов. 4. План вертикальной планировки. 5. Проектные продольные и поперечные профили трасс.

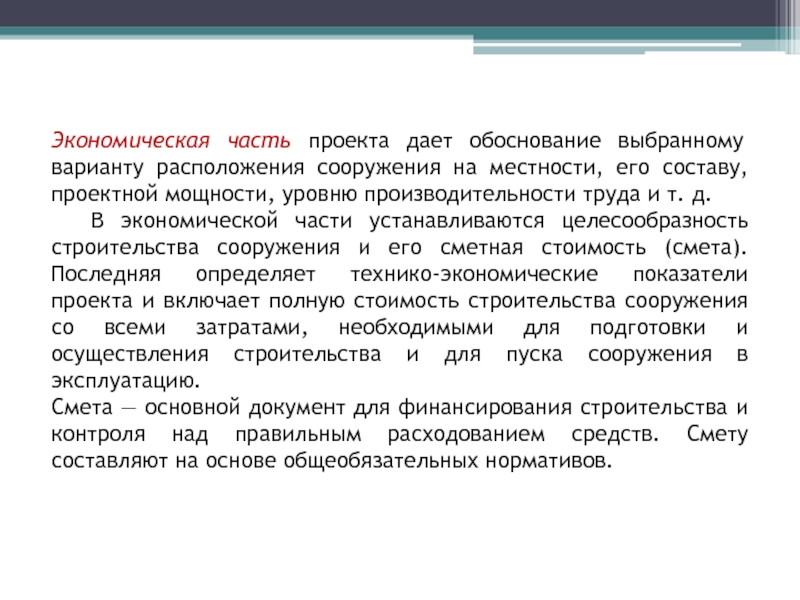

его составу, проектной мощности, уровню производительности труда и т. д.
В экономической части устанавливаются целесообразность строительства сооружения и его сметная стоимость (смета). Последняя определяет технико-экономические показатели проекта и включает полную стоимость строительства сооружения со всеми затратами, необходимыми для подготовки и осуществления строительства и для пуска сооружения в эксплуатацию.
Смета — основной документ для финансирования строительства и контроля над правильным расходованием средств. Смету составляют на основе общеобязательных нормативов.

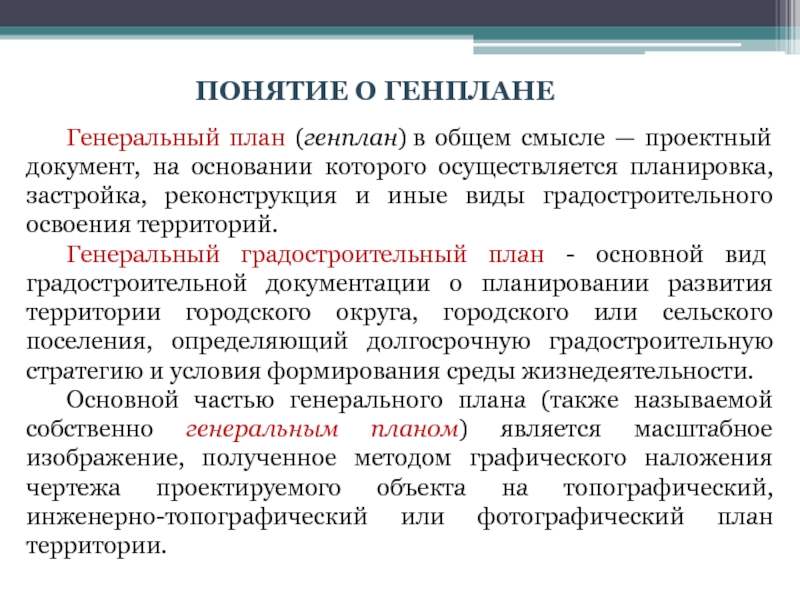

основании которого осуществляется планировка, застройка, реконструкция и иные виды градостроительного освоения территорий.
Генеральный градостроительный план - основной вид градостроительной документации о планировании развития территории городского округа, городского или сельского поселения, определяющий долгосрочную градостроительную стратегию и условия формирования среды жизнедеятельности.

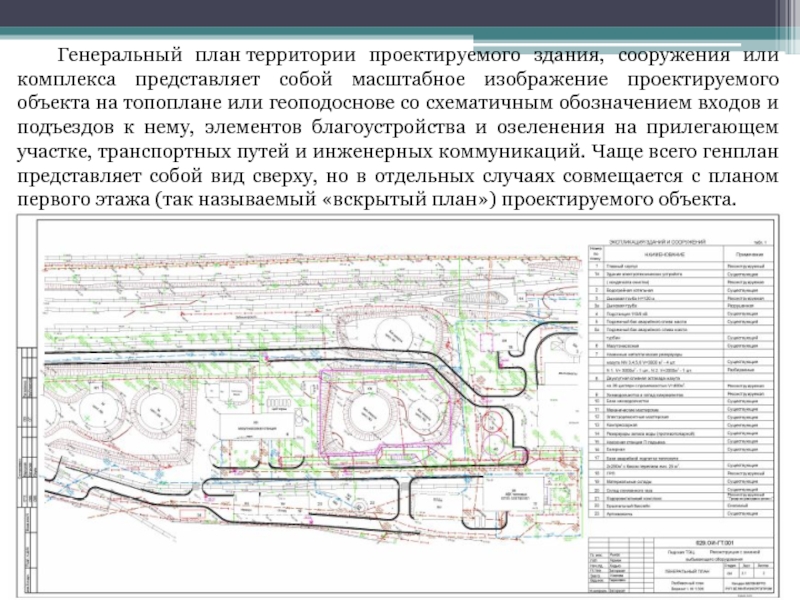

Основной частью генерального плана (также называемой собственно генеральным планом) является масштабное изображение, полученное методом графического наложения чертежа проектируемого объекта на топографический, инженерно-топографический или фотографический план территории.

проектируемого объекта на топоплане или геоподоснове со схематичным обозначением входов и подъездов к нему, элементов благоустройства и озеленения на прилегающем участке, транспортных путей и инженерных коммуникаций. Чаще всего генплан представляет собой вид сверху, но в отдельных случаях совмещается с планом первого этажа (так называемый «вскрытый план») проектируемого объекта.

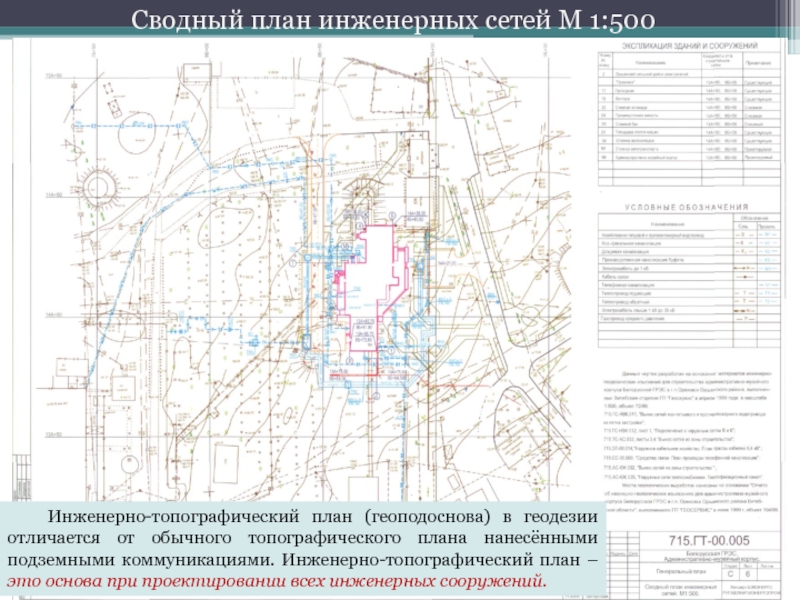

от обычного топографического плана нанесёнными подземными коммуникациями. Инженерно-топографический план – это основа при проектировании всех инженерных сооружений.

проектирование на стадиях "Проект" и "Рабочий проект" выполняются на готовой геоподоснове.

Геоподоснова - это первый документ, который должен быть изготовлен на стадии "Проект".

общие данные по ним, разбивочный план, план организации рельефа, сводный план инженерных сетей, план благоустройства территории, выносные элементы (фрагменты, узлы), ведомость потребности в материалах, ведомость объемов строительных и монтажных работ и др.
На стадии Технический проект масштаб генпланов – 1:5000, 1:2000.
В состав основного комплекта чертежей генерального плана на стадии Рабочий проект входят:
общие данные по рабочим чертежам;
разбивочный план;
план организации рельефа;
план земляных масс;
сводный план инженерных сетей;
план благоустройства территории;
выносные элементы (фрагменты, узлы).
Основной масштаб топографических планов, принятых для изготовления рабочих чертежей застройки – 1: 1000, 1:500.

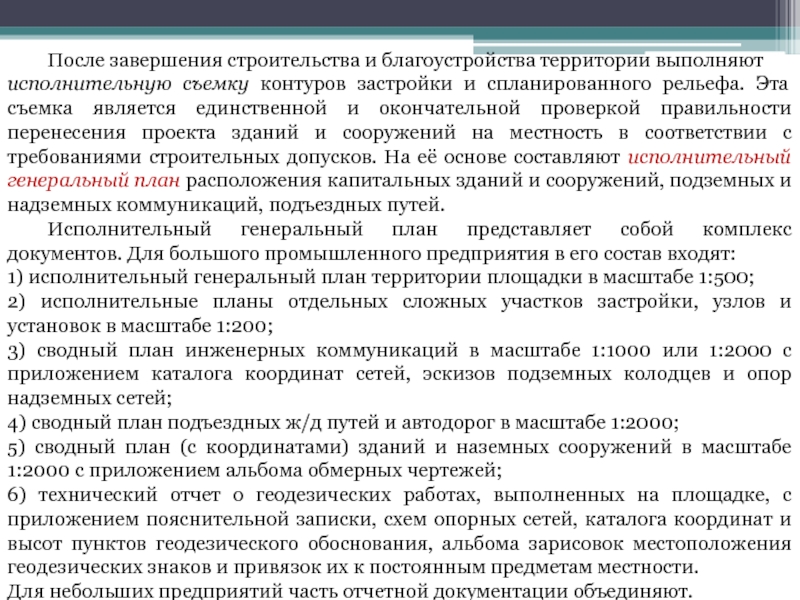

спланированного рельефа. Эта съемка является единственной и окончательной проверкой правильности перенесения проекта зданий и сооружений на местность в соответствии с требованиями строительных допусков. На её основе составляют исполнительный генеральный план расположения капитальных зданий и сооружений, подземных и надземных коммуникаций, подъездных путей.
Исполнительный генеральный план представляет собой комплекс документов. Для большого промышленного предприятия в его состав входят:
1) исполнительный генеральный план территории площадки в масштабе 1:500;
2) исполнительные планы отдельных сложных участков застройки, узлов и установок в масштабе 1:200;
3) сводный план инженерных коммуникаций в масштабе 1:1000 или 1:2000 с приложением каталога координат сетей, эскизов подземных колодцев и опор надземных сетей;
4) сводный план подъездных ж/д путей и автодорог в масштабе 1:2000;
5) сводный план (с координатами) зданий и наземных сооружений в масштабе 1:2000 с приложением альбома обмерных чертежей;
6) технический отчет о геодезических работах, выполненных на площадке, с приложением пояснительной записки, схем опорных сетей, каталога координат и высот пунктов геодезического обоснования, альбома зарисовок местоположения геодезических знаков и привязок их к постоянным предметам местности.
Для небольших предприятий часть отчетной документации объединяют.

перспективные государственные планы и планы развития отдельных регионов, областей, промышленных и гражданских отраслей – схемы территориального планирования.
Задание на проектирование выдается заказчиком — заинтересованным министерством, ведомством или организацией.
Состав задания на проектирование зависит от типа строящегося сооружения. Однако в нем обязательно должны быть определены район и место предполагаемого строительства, основные параметры сооружения, источники снабжения сырьем, топливом, водой, электроэнергией и многое другое.

Стадии проектирования и содержание работ

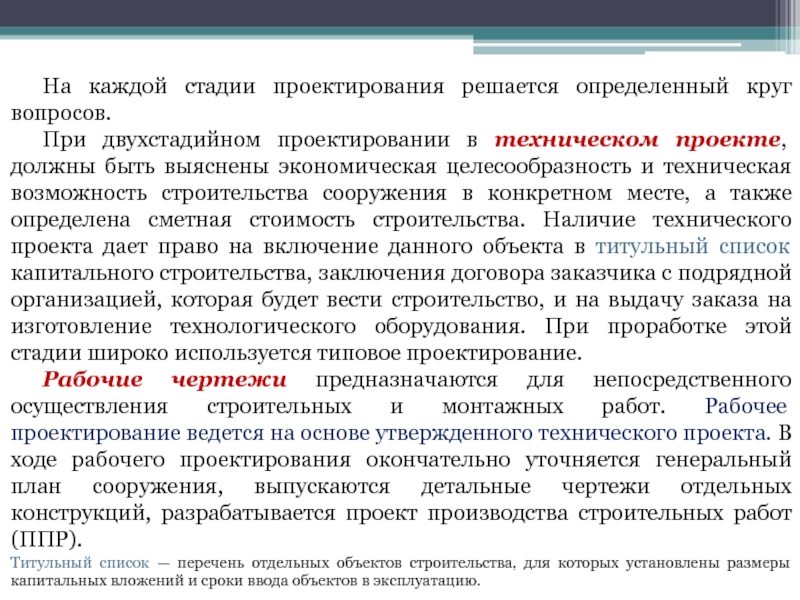

в техническом проекте, должны быть выяснены экономическая целесообразность и техническая возможность строительства сооружения в конкретном месте, а также определена сметная стоимость строительства. Наличие технического проекта дает право на включение данного объекта в титульный список капитального строительства, заключения договора заказчика с подрядной организацией, которая будет вести строительство, и на выдачу заказа на изготовление технологического оборудования. При проработке этой стадии широко используется типовое проектирование.
Рабочие чертежи предназначаются для непосредственного осуществления строительных и монтажных работ. Рабочее проектирование ведется на основе утвержденного технического проекта. В ходе рабочего проектирования окончательно уточняется генеральный план сооружения, выпускаются детальные чертежи отдельных конструкций, разрабатывается проект производства строительных работ (ППР).
Титульный список — перечень отдельных объектов строительства, для которых установлены размеры капитальных вложений и сроки ввода объектов в эксплуатацию.

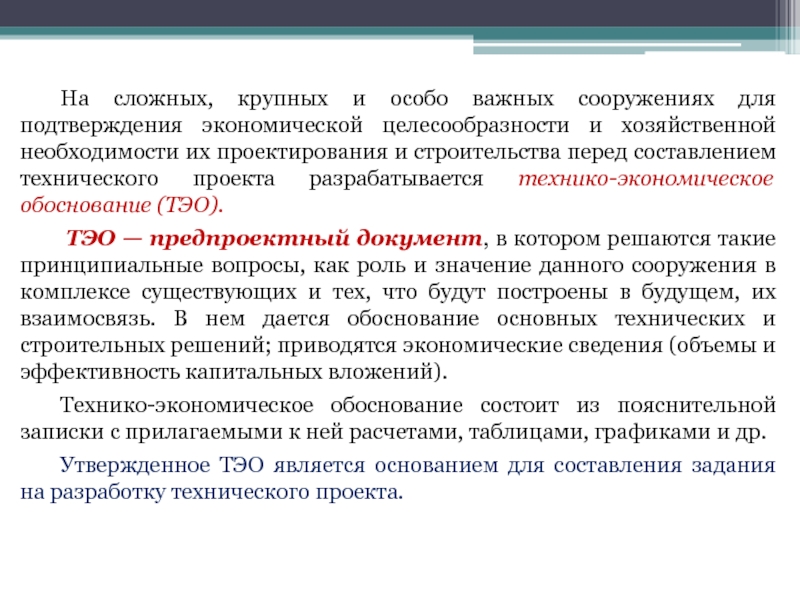

и хозяйственной необходимости их проектирования и строительства перед составлением технического проекта разрабатывается технико-экономическое обоснование (ТЭО).
ТЭО — предпроектный документ, в котором решаются такие принципиальные вопросы, как роль и значение данного сооружения в комплексе существующих и тех, что будут построены в будущем, их взаимосвязь. В нем дается обоснование основных технических и строительных решений; приводятся экономические сведения (объемы и эффективность капитальных вложений).
Технико-экономическое обоснование состоит из пояснительной записки с прилагаемыми к ней расчетами, таблицами, графиками и др.
Утвержденное ТЭО является основанием для составления задания на разработку технического проекта.

основе которого будет решаться весь комплекс вопросов, входящих в состав проекта.

базы.
На каждой стадии (ТЭО, ТП, РЧ) осуществляется экспертиза проекта и его утверждение.
Проекты разрабатываются специализированными государственными и негосударственными проектными и проектно-изыскательскими организациями.
Проектные организации ведут работы на основе договоров с заказчиками. По объекту проектирования назначается главный инженер проекта (ГИП).

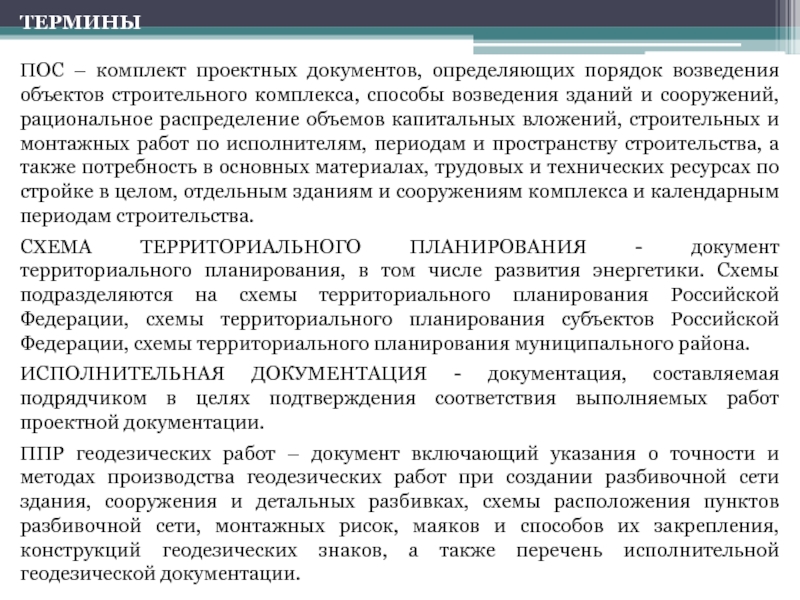

способы возведения зданий и сооружений, рациональное распределение объемов капитальных вложений, строительных и монтажных работ по исполнителям, периодам и пространству строительства, а также потребность в основных материалах, трудовых и технических ресурсах по стройке в целом, отдельным зданиям и сооружениям комплекса и календарным периодам строительства.
СХЕМА ТЕРРИТОРИАЛЬНОГО ПЛАНИРОВАНИЯ - документ территориального планирования, в том числе развития энергетики. Схемы подразделяются на схемы территориального планирования Российской Федерации, схемы территориального планирования субъектов Российской Федерации, схемы территориального планирования муниципального района.
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ - документация, составляемая подрядчиком в целях подтверждения соответствия выполняемых работ проектной документации.
ППР геодезических работ – документ включающий указания о точности и методах производства геодезических работ при создании разбивочной сети здания, сооружения и детальных разбивках, схемы расположения пунктов разбивочной сети, монтажных рисок, маяков и способов их закрепления, конструкций геодезических знаков, а также перечень исполнительной геодезической документации.
