Слайд 1
СНиП 23-05-95 «Естественное и искусственное освещение»
СП 23-102-2003 «Естественное освещение жилых
и
общественных зданий»
СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические
требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий»
СанПиН 2.2.1/2.1.1.2585-10 «Изменения
и дополнения 1 к СанПиН 2.2.1/2.1.1.1278-03»
Слайд 2Нормативные документы
СНиП 23-05-95
«Естественное и искусственное освещение»
СП 23-102-2003
«Естественное освещение
жилых и общественных зданий»
СП
52.13330.2011 СВОД ПРАВИЛ
«ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ»
Актуализированная редакция СНиП 23-05-95*
Дата введения 2011-05-20
Слайд 3Нормативные документы
СанПиН 2.2.1/2.1.1.1278-03
«Гигиенические требования к естественному,
искусственному и совмещенному освещению жилых
и общественных зданий»
СанПиН 2.2.1/2.1.1.2585-10
«Гигиенические требования к естественному,
искусственному и совмещенному освещению жилых и общественных зданий»
Изменения и дополнения 1
к СанПиН 2.2.1/2.1.1.1278-03
Слайд 4

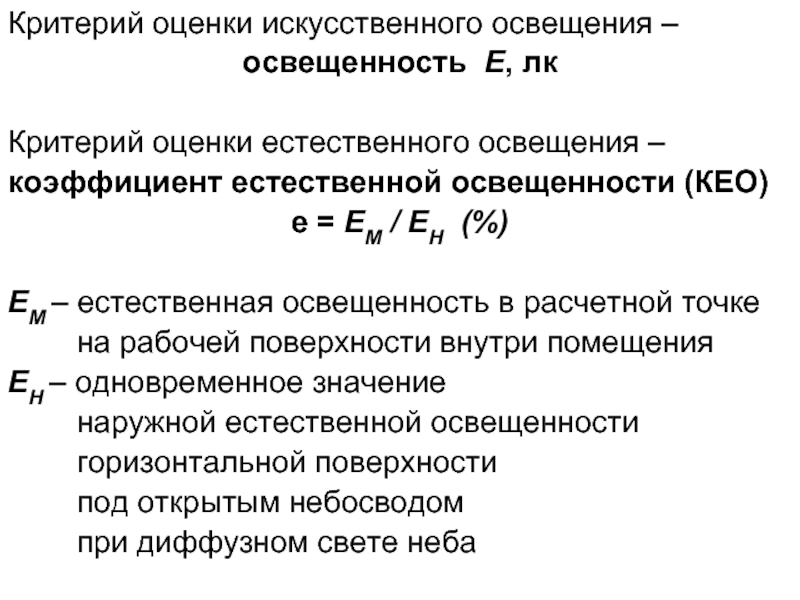

Критерий оценки искусственного освещения –
освещенность E, лк
Критерий оценки естественного освещения
–
коэффициент естественной освещенности (КЕО)
e = EМ / EН (%)
EМ – естественная освещенность в расчетной точке
на рабочей поверхности внутри помещения
EН – одновременное значение
наружной естественной освещенности
горизонтальной поверхности
под открытым небосводом
при диффузном свете неба
Слайд 5Суммарное значение КЕО
в расчетной точке помещения включает:
долю естественного освещения,
создаваемого
рассеянным светом неба,
долю освещения отраженным светом
от фасадов противостоящих зданий и земли,
долю освещения отраженным светом
от внутренних поверхностей помещения
Участие прямого света солнца
в создании яркости отражающих поверхностей исключается
Слайд 6Геометрический КЕО %
учитывает только рассеянный свет неба
не
учитывает влияния остекления,
отделки помещения,
неравномерной яркости небосвода
Слайд 7Закон проекции телесного угла
Освещенность EМ
в расчетной точке рабочей поверхности помещения,
создаваемая
равномерно светящейся поверхностью неба,
пропорциональна яркости неба
и площади проекции на освещаемую поверхность
телесного угла,
в пределах которого из данной точки виден участок неба.
Допущения:
Яркость неба во всех точках одинакова
Не учитывается влияние отраженного света
Не учитывается влияние остекления

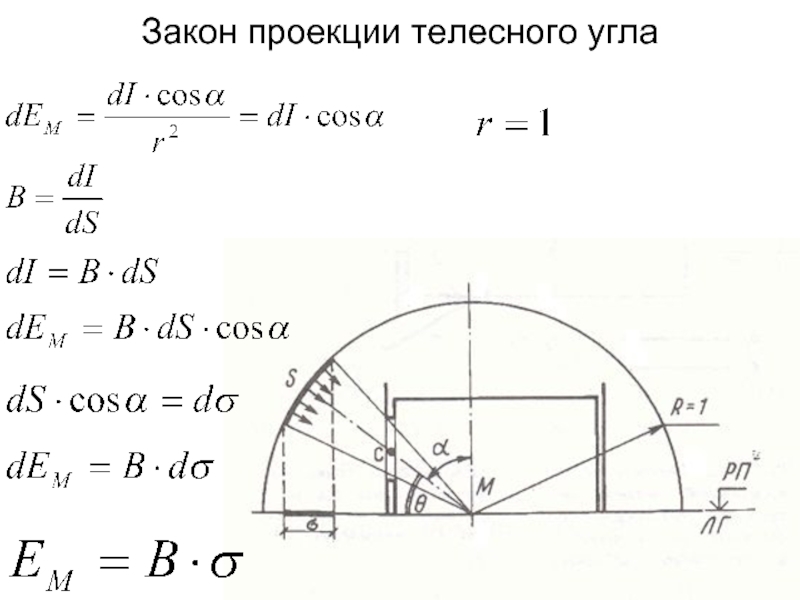

Слайд 8Закон проекции телесного угла
Слайд 9EМ = B σ
EН = B π R2 = B
π ,
геометрический КЕО εМ = EМ / EН = σ / π
Слайд 10Относительная световая активность
световых проемов одинакового размера
Слайд 11Освещенности, создаваемые одним и тем же световым проемом, на различных поверхностях
Слайд 12Закон светотехнического подобия
Освещенность в какой-либо точке помещения
зависит не от абсолютных,
а
от относительных размеров световых проемов

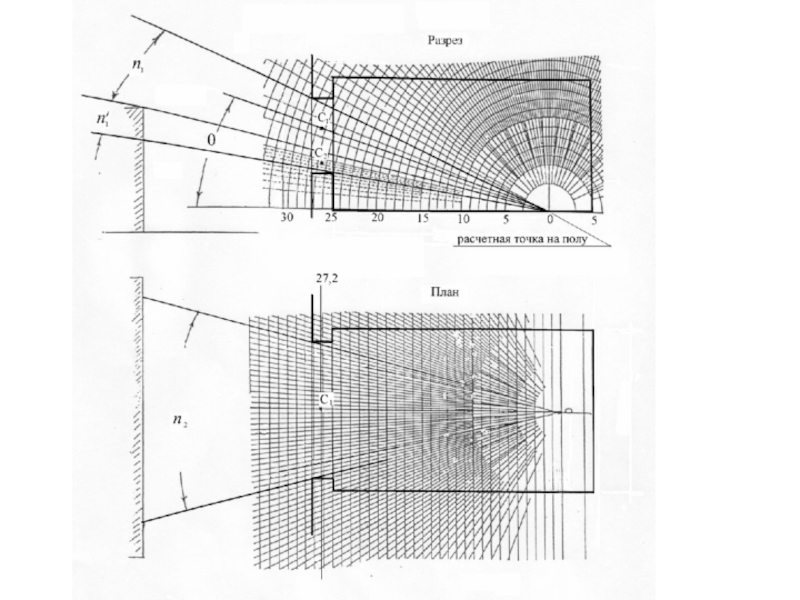

Слайд 21Геометрический КЕО (%) при боковом освещении, учитывающий свет неба
Слайд 23
Данилюк А.М. Расчет естественной освещенности помещений. – М.: ОНТИ, 1941.
– 78 с.
Слайд 25Геометрический КЕО (%) при боковом освещении, учитывающий отраженный свет

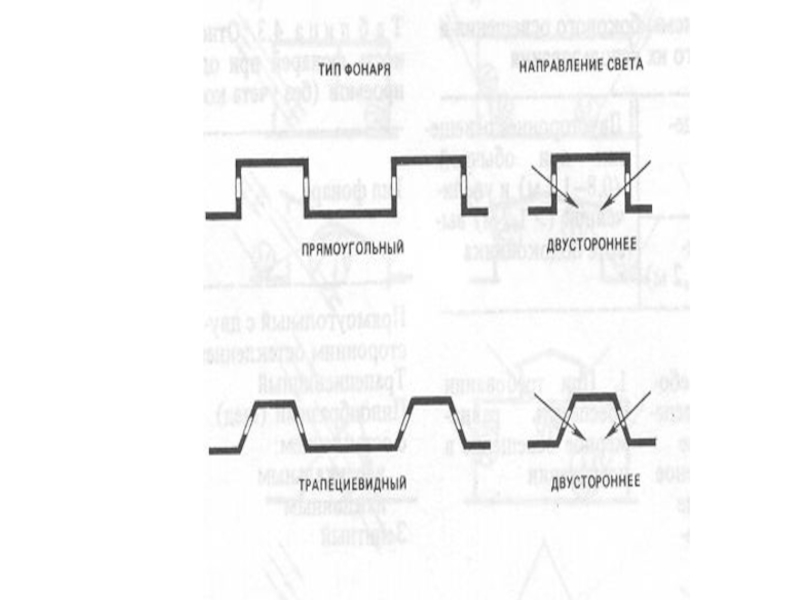

Слайд 33Геометрический КЕО (%) при верхнем освещении, учитывающий свет неба
Слайд 34
Расчет коэффициента естественной освещенности (КЕО) следует производить:
При боковом освещении
по формуле
При
верхнем освещении
по формуле
При комбинированном
(верхнем и боковом) освещении
по формуле
Слайд 35
Расчет коэффициента естественной освещенности (КЕО) следует производить:
При боковом освещении
по формуле
При
верхнем освещении
по формуле
При комбинированном
(верхнем и боковом) освещении
по формуле

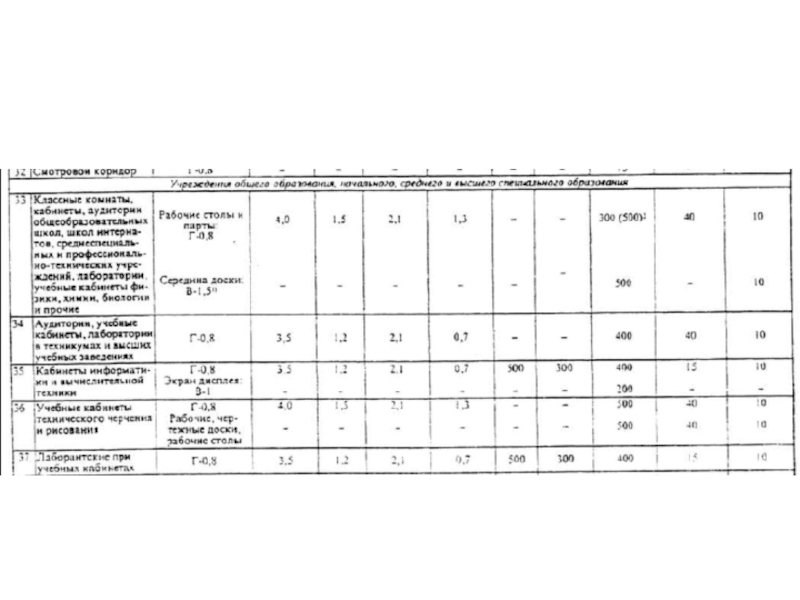

Слайд 38Нормативные значения КЕО
следует определять по формуле:

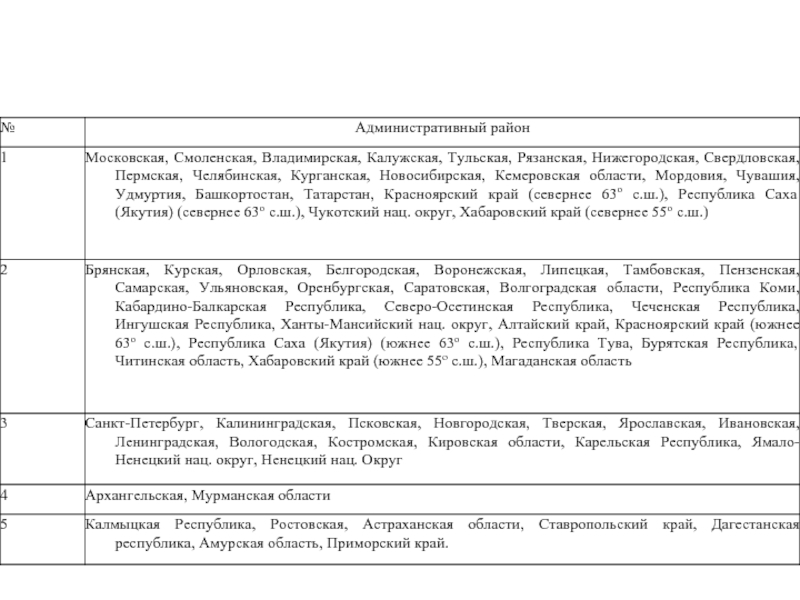

N – номер группы обеспеченности естественным
светом
(номер группы административных районов
Российской Федерации),
– нормативное значение КЕО
в зависимости от назначения помещения
(характера зрительной работы),
– коэффициент светового климата.
Слайд 425.4 При двустороннем боковом освещении помещений любого назначения нормируемое значение КЕО
должно быть обеспечено в расчетной точке в центре помещения на пересечении вертикальной плоскости характерного разреза и рабочей поверхности.
СП 52.13330.2011 СВОД ПРАВИЛ
«ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ»
Актуализированная редакция СНиП 23-05-95*
Дата введения 2011-05-20
Слайд 43 В жилых и общественных зданиях при одностороннем боковом освещении нормируемое значение
КЕО должно быть обеспечено:
а) в жилых помещениях жилых зданий – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов: в одной комнате для 1-, 2- и 3-комнатных квартир и в двух комнатах для 4-комнатных и более квартир.
В остальных жилых помещениях многокомнатных квартир и в кухне нормируемое значение КЕО при боковом освещении должно обеспечиваться в расчетной точке, расположенной в центре помещения на плоскости пола;
б) в жилых помещениях общежитий, гостиных и номеров гостиниц – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола в центре помещения;
Слайд 44 в) в групповых и игровых помещениях детских дошкольных учреждений, изоляторах и
комнатах для заболевших детей – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов;
г) в учебных и учебно-производственных помещениях школ, школ-интернатов, профессионально-технических и средних специальных учебных заведений (техникумов) – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1,2 м от стены, наиболее удаленной от световых проемов;
д) в палатах и спальных комнатах санаториев и домов отдыха и пансионатов – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1 м от стены, наиболее удаленной от световых проемов;
Слайд 45 е) в кабинетах врачей, ведущих прием больных, в смотровых, в приемно-смотровых
боксах, перевязочных – в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности в центре помещения;
ж) в остальных помещениях жилых и общественных зданий – в расчетной точке, расположенной в центре помещения на рабочей поверхности. 5.5 В производственных помещениях глубиной до 6,0 м при одностороннем боковом освещении нормируется минимальное значение КЕО в точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности на расстоянии 1,0 м от стены или линии максимального заглубления зоны, наиболее удаленной от световых проемов.
В крупногабаритных производственных помещениях глубиной более 6,0 м при боковом освещении нормируется минимальное значение КЕО в точке на условной рабочей поверхности, удаленной от световых проемов:
на 1,5 высоты от пола до верха светопроемов для зрительных работ I – IV разрядов;
на 2,0 высоты от пола до верха светопроемов для зрительных работ V – VII разрядов;
на 3,0 высоты от пола до верха светопроемов для зрительных работ VIII разряда.
Слайд 46 5.6 При верхнем или комбинированном естественном освещении помещений любого назначения нормируется
среднее значение КЕО в точках, расположенных на пересечении вертикальной плоскости характерного разреза помещения и условной рабочей поверхности (или пола). Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен (перегородок) или осей колонн.
5.7 Допускается деление помещений на зоны с боковым освещением (зоны, примыкающие к наружным стенам с окнами) и зоны с верхним освещением. Нормирование и расчет естественного освещения в каждой зоне производятся независимо друг от друга.
5.8 В производственных помещениях со зрительными работами I – III разрядов следует применять совмещенное освещение. Допускается применение верхнего естественного освещения в крупнопролетных сборочных цехах, в которых работы выполняются в значительной части объема помещения на разных уровнях пола и на различно ориентированных в пространстве рабочих поверхностях. При этом нормированные значения КЕО применяются для разрядов I – III соответственно 10; 7; 5 %.
Слайд 47 5.9 Расчет естественного освещения помещений производится по СП [8] без учета
мебели, оборудования, озеленения и других затеняющих предметов, а также при 100 %-ном использовании светопрозрачных заполнений в светопроемах. Расчетные значения КЕО следует округлять до сотых долей.
Допускается снижение расчетного значения КЕО ер от нормируемого КЕО eн не более чем на 10 %.
