Энергетика, автоматика и системы коммуникаций презентация
Содержание
- 1. Энергетика, автоматика и системы коммуникаций
- 2. В зависимости от характера переходного процесса и
- 3. Трёхфазное КЗ простейшей цепи, питаемой от
- 4. Трёхфазное КЗ простейшей цепи, питаемой от
- 5. Трёхфазное
- 6. Трёхфазное
- 7. Определение
- 8. Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения Кафедра Энергетика, автоматика и системы коммуникаций
- 9. Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения Кафедра Энергетика, автоматика и системы коммуникаций
- 10. Условия образования апериодической слагающей тока КЗ в
- 11. Расчётные условия расчёта ударного тока: доаварийный режим
- 12. Расчётные условия определения ударного тока: доаварийный режим
- 13. Расчётные
- 14. Действующее
- 15. Трёхфазное КЗ на зажимах генератора Кафедра Энергетика, автоматика и системы коммуникаций
- 16. Трёхфазное КЗ на зажимах генератора с автоматическим регулятором возбуждения Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 1ЭЛЕКТРОМАГНИТНЫЕ
ПЕРЕХОДНЫЕ ПРОЦЕССЫ
Кафедра Энергетика, автоматика и системы коммуникаций
Лекция 2

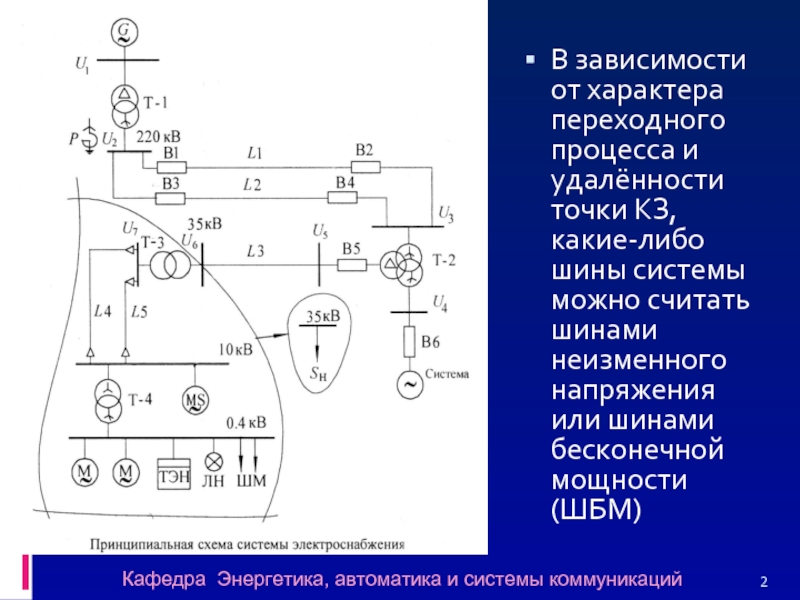

Слайд 2В зависимости от характера переходного процесса и удалённости точки КЗ, какие-либо
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 3
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Кафедра Энергетика, автоматика
Слайд 4
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Кафедра Энергетика, автоматика
Слайд 5
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Вынужденная
Свободная
(апериодическая)
составляющие
Кафедра Энергетика, автоматика
Слайд 6
Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Для нахождения свободного
Решение имеет вид:
Постоянная времени,
с которой происходит
затухание свободного
апериодического тока
А - ?
Кафедра электроэнергетических систем ФЭСК ДГТУ
Слайд 7
Определение начального значения свободной составляющей тока КЗ
Определим начальное значение свободной составляющей
До КЗ
После КЗ
Значение полного тока будет зависеть от момента возникновения КЗ (фазы напряжения ) и предшествующего режима (угла нагрузки ).
α
ϕH
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 8Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Кафедра Энергетика, автоматика

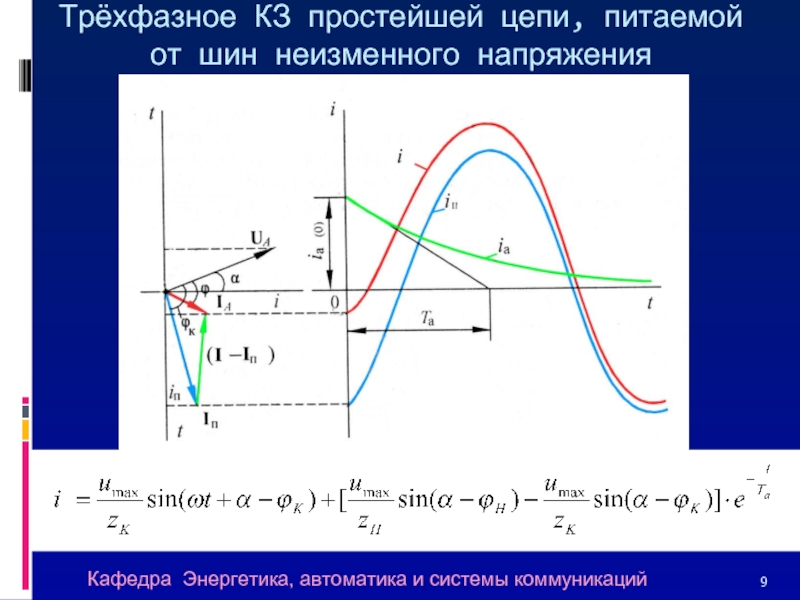

Слайд 9Трёхфазное КЗ простейшей цепи, питаемой от шин неизменного напряжения
Кафедра Энергетика, автоматика
Слайд 10Условия образования апериодической слагающей тока КЗ в зависимости от характера предшествующего
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 11Расчётные условия расчёта ударного тока: доаварийный режим ХХ, угол включения напряжения
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 12Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 13
Расчётные условия определения ударного тока: доаварийный режим ХХ, угол включения напряжения
ударный коэффициент, изменяющийся в пределах:
для предельных случаев Ta=0 и Tа=∞ соответственно.
Кафедра Энергетика, автоматика и системы коммуникаций

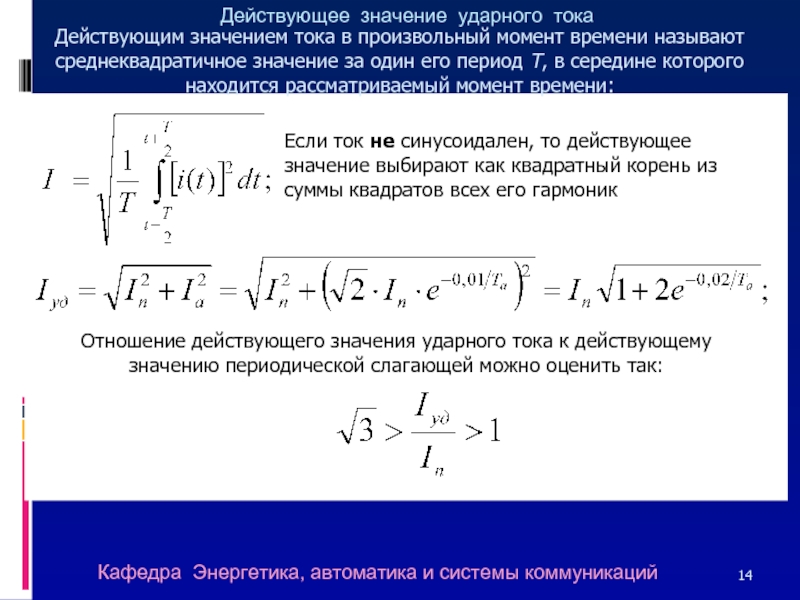

Слайд 14
Действующее значение ударного тока
Если ток не синусоидален, то действующее значение выбирают
Действующим значением тока в произвольный момент времени называют среднеквадратичное значение за один его период Т, в середине которого находится рассматриваемый момент времени:
Отношение действующего значения ударного тока к действующему значению периодической слагающей можно оценить так:
Кафедра Энергетика, автоматика и системы коммуникаций
Слайд 16Трёхфазное КЗ на зажимах генератора с автоматическим регулятором возбуждения
Кафедра Энергетика, автоматика
