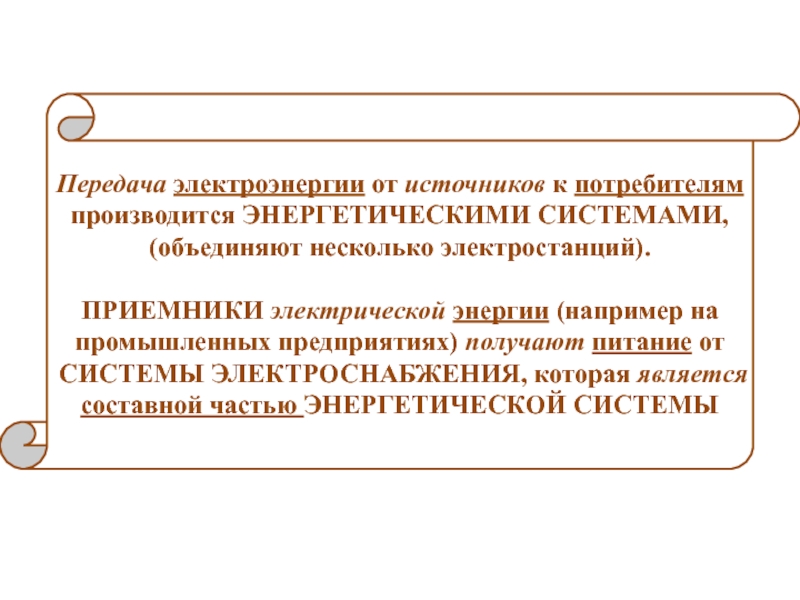

ПРИЕМНИКИ электрической энергии (например на промышленных предприятиях) получают питание от СИСТЕМЫ ЭЛЕКТРОСНАБЖЕНИЯ, которая является составной частью ЭНЕРГЕТИЧЕСКОЙ СИСТЕМЫ

и
распределения

электроэнергии

1.2. ЭЛЕКТРОЭНЕРГЕТИЧЕСКАЯ СИСТЕМА (ЭЭС) обеспечивает централизованное электроснабжение потребителей на территории, охватываемой подчиненными ей электрическими сетями.

1.3. ВОЗДУШНОЙ (ВЛ), КАБЕЛЬНОЙ (КЛ) ЛИНИЕЙ ЭЛЕКТРОПЕРЕДАЧИ называется электроустановка, являющаяся совокупностью токоведущих элементов, их изоляции и несущих конструкций, предназначенная для передачи электроэнергии на расстояние.

которую поступает электроэнергия для электроприемников предприятия от внешнего источника питания.

1.5. ТРАНСФОРМАТОРНАЯ ПОДСТАНЦИЯ (ТП) - электроустановка, предназначенная для преобразования электроэнергии одного напряжения другое напряжение с помощью трансформатора. ТП средней и малой мощности преобразует напряжение 6—10 кВ на 0,4/0,23 (0,69/0,4) кВ и служит для питания потребителей близлежащих объектов.

1.6. КОМПЛЕКТНОЙ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИЕЙ (КТП) называется подстанция, состоящая из:
трансформаторов,
блоков комплектных распределительных устройств и
других элементов,
поставляется в:
полностью собранном или частично собранном и
подготовленном для сборки виде.

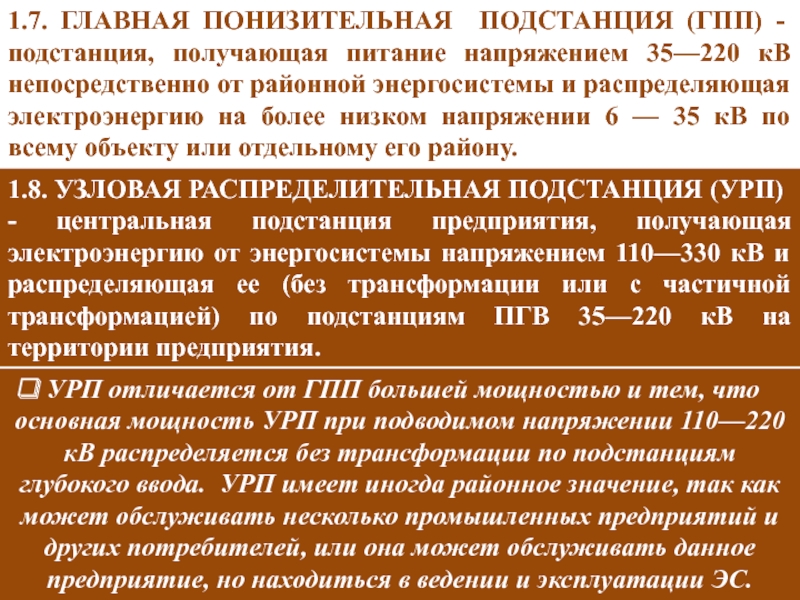

кВ непосредственно от районной энергосистемы и распределяющая электроэнергию на более низком напряжении 6 — 35 кВ по всему объекту или отдельному его району.

1.8. УЗЛОВАЯ РАСПРЕДЕЛИТЕЛЬНАЯ ПОДСТАНЦИЯ (УРП) - центральная подстанция предприятия, получающая электроэнергию от энергосистемы напряжением 110—330 кВ и распределяющая ее (без трансформации или с частичной трансформацией) по подстанциям ПГВ 35—220 кВ на территории предприятия.

УРП отличается от ГПП большей мощностью и тем, что основная мощность УРП при подводимом напряжении 110—220 кВ распределяется без трансформации по подстанциям глубокого ввода. УРП имеет иногда районное значение, так как может обслуживать несколько промышленных предприятий и других потребителей, или она может обслуживать данное предприятие, но находиться в ведении и эксплуатации ЭС.

подводится возможно ближе к электроустановкам потребителей для уменьшения числа ступеней трансформации, снижения потерь мощности и энергии.

1.10. ПОДСТАНЦИЯ ГЛУБОКОГО ВВОДА (ПГВ) - подстанция, получающая питание напряжением 35—220 кВ непосредственно от энергосистемы или от узловой распределительной подстанции данного района и предназначенная для питания отдельного объекта или района предприятия.

1.11. ЦЕНТРАЛЬНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ПУНКТ (ЦРП) - центральный пункт, получающий питание непосредственно от районной энергосистемы или заводской станции при напряжении 6—20 кВ и распределяющий его на том же напряжении по всему объекту или отдельной части.

«Об электроэнергетике»

Регулирует розничный рынок эл/ энергии

Постановление Правительства РФ от 6 мая 2011 г. №354

Правила предоставления коммунальных услуг в многоквартирных домах

ГОСТ 32144-2013
Электрическая энергия

Устанавливает показатели и нормы качества эл/энергии пользователям

Правила устройства электроустановок (ПУЭ)

Свод правил СП 31-110-2003

Устанавливают правила проектирования, монтажа и эксплуатации эл/установок жилых домов

независимых ввода

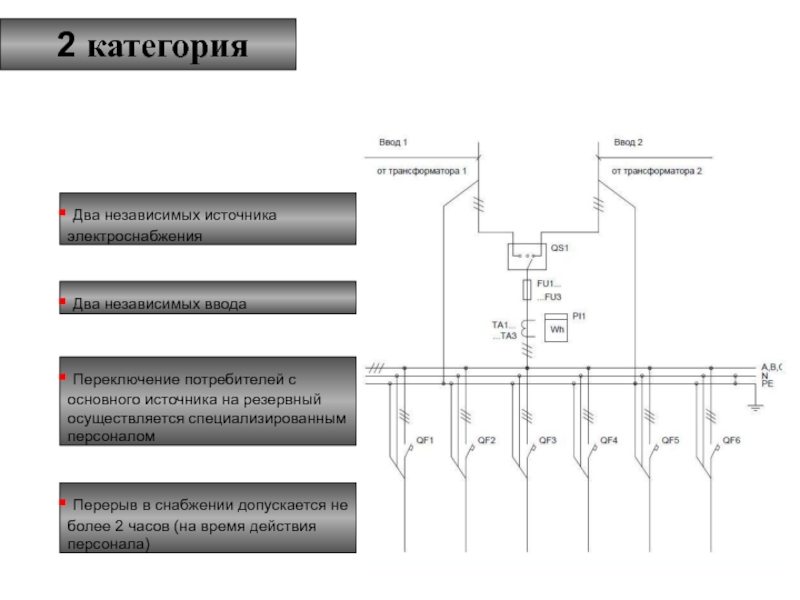

Переключение потребителей с основного источника на резервный осуществляется устройством автоматического ввода резерва (АВР)

Перерыв в снабжении допускается на время действия автоматики

Переключение потребителей с основного источника на резервный осуществляется специализированным персоналом

Перерыв в снабжении допускается не более 2 часов (на время действия персонала)

потребителей осуществляется выездной бригадой

Перерыв в снабжении допускается не более 24 часов

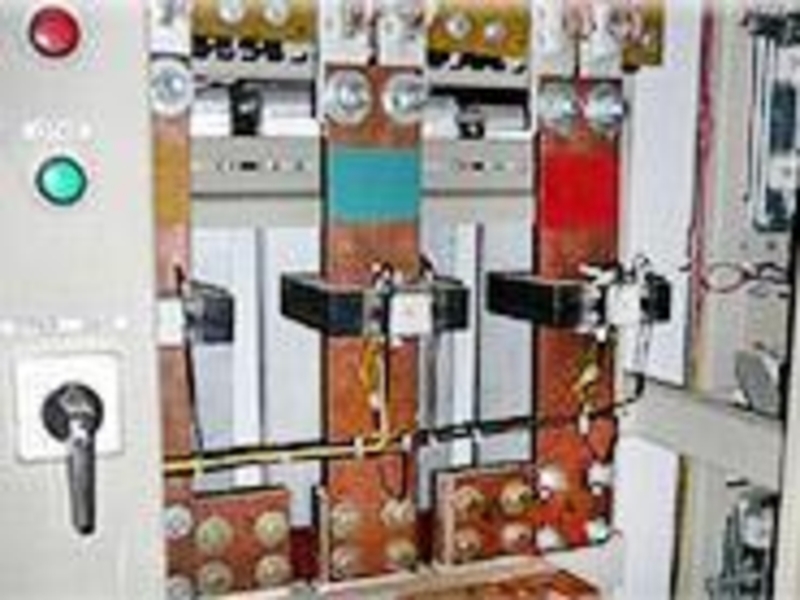

устройство (ВРУ)

… где производится распределение напряжения электропитания по групповым потребителям:

освещение лестничных площадок

подвалов, чердаков

лифтовое оборудование

пожарная и аварийная сигнализации

жилые помещения и прочее

правило, входят :

электросчетчики

автоматические выключатели

устройства защитного отключения (УЗО)

Электроснабжение квартир, как правило осуществляют по «стоякам»

должен защищать электрическую проводку, УЗО - безопасность людей

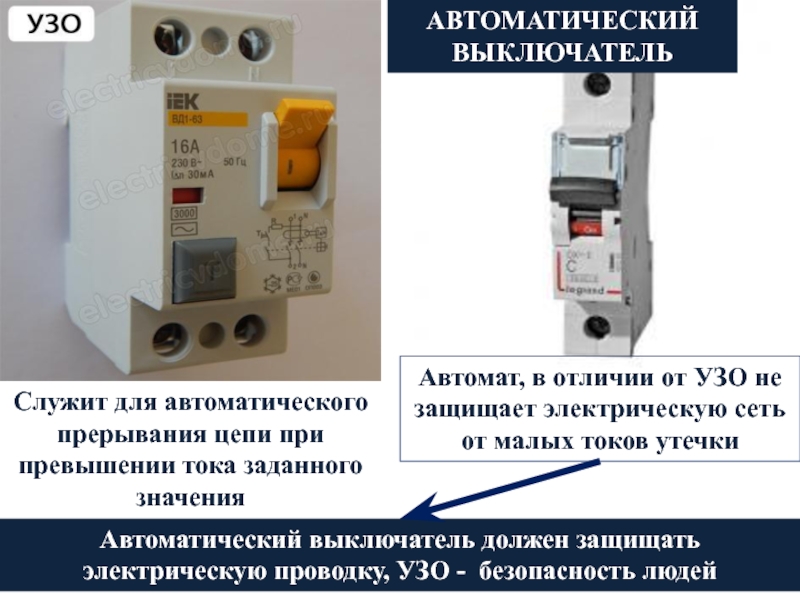

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Автомат, в отличии от УЗО не защищает электрическую сеть от малых токов утечки

эл/потребителей, «генерирующих» гармоники тока

преобразователи частоты для асинхронных двигателей или двигателей постоянного тока, используемые в инженерном оборудовании зданий;

источники бесперебойного питания;

офисное оборудование (компьютеры, фотокопировальные машины, факсимильные аппараты и др.);

бытовые электроприборы (телевизоры, микроволновые печи, люминесцентные лампы).

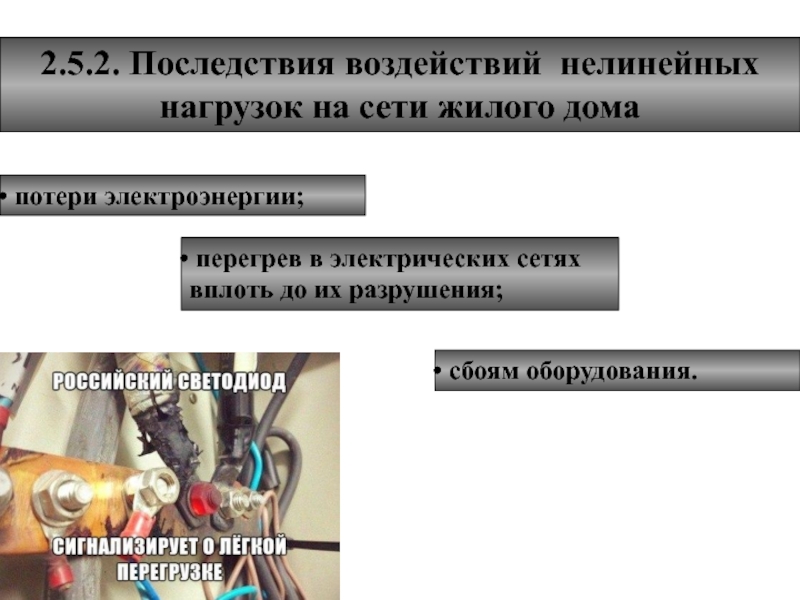

перегрев в электрических сетях вплоть до их разрушения;

сбоям оборудования.

… руб./кВтч

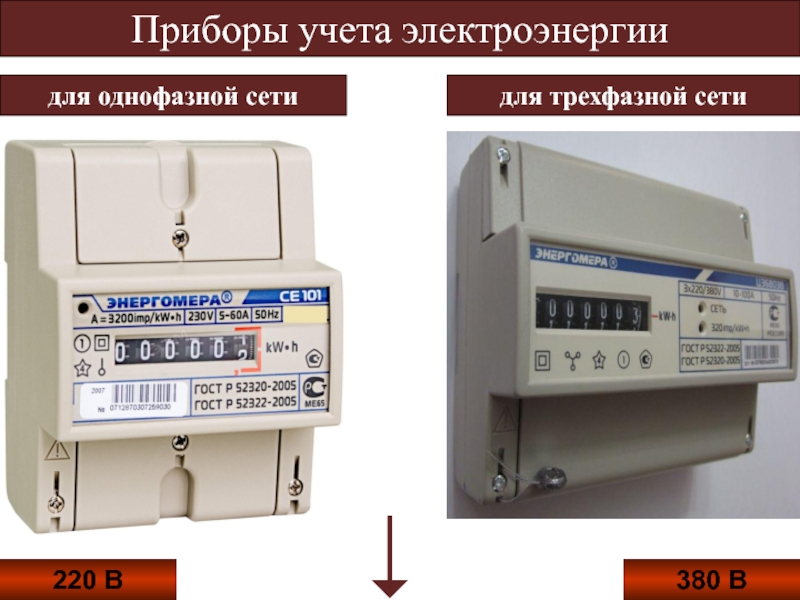

МНОГОТАРИФНАЯ система учета электроэнергии

Одноставочный тариф, дифференцированный по двум зонам суток

Дневная зона (пиковая)
с 7-00 до 23-00

Ночная зона

с 23-00 до 7-00

… руб./кВтч

… руб./кВтч

Одноставочный тариф, дифференцированный по трем зонам суток

Пиковая зона

с 7-00 до 10-00 и с 17-00 до 21-00

Полупиковая зона
с 10-00 до 17-00, с 21-00 до 23-00

Ночная зона

с 23-00 до 7-00

функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии»

Для населения, и приравненных к ним категорий

не хуже 2,0

Вводы многоквартирных домов

-»-1,0

Потребители с мощностью до 670 кВт

не хуже 1,0

Потребители с мощностью свыше 670 кВт

не хуже 0,5

КЛАСС ТОЧНОСТИ - % показатель допустимой погрешности данных электросчетчика.

автотрансформатор)

Выполняет основную работу по преобразованию электроэнергии: повышение, понижение, расщепление линии.
Принцип его работы аналогичный обычному трансформатору, разница - в величине напряжения и токе.
Поскольку трансформатору приходится работать с большими мощностями, он выделяет много тепла, которое обязательно необходимо отводить и рассевать. Для этого он имеет специальную конструкцию с радиатором.

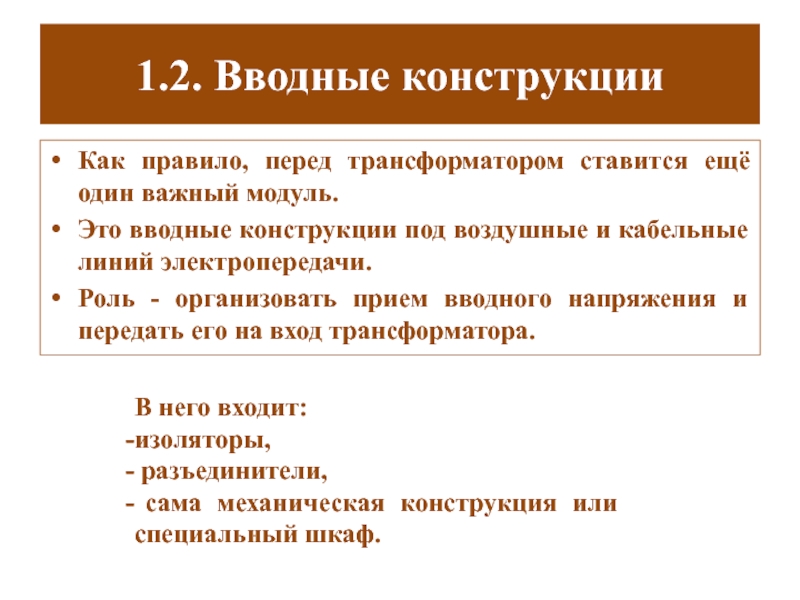

Это вводные конструкции под воздушные и кабельные линий электропередачи.
Роль - организовать прием вводного напряжения и передать его на вход трансформатора.

В него входит:
изоляторы,
разъединители,
сама механическая конструкция или специальный шкаф.

модуль -распределительное устройство (РУ).
Его задача - принять и распределить электричество.

силовые цепи в различных режимах работы: холостого хода, токовой нагрузки, короткого замыкания, перегрузки и т.д.
Наиболее тяжелая для них работа - отключение при токе короткого замыкания, поскольку в результате тянется дуга, которую необходимо погасить.

1.5. Разъединители

Устройство для выполнения оперативных переключений в электрической схеме распределительного устройства и для создания видимого разрыва цепи.
Состоят из подвижных и неподвижных контактов, закреплённых на изоляторах.
В отличии от предыдущих, не снабжены дугогасительными элементами и поэтому их нельзя разъединять под нагрузкой.

величине значения тока срабатывания.
Происходит перегорание, при высоком значении силы тока.

1.7. Измерительные компоненты

Это трансформаторы тока и напряжения. Задача которых измерять электрические величины и питать устройство релейной защиты. Коэффициент трансформации их таков, что при максимальных значениях измеряемых величин, выходной ток и напряжение не превышают 5 А и 100 В.

1.8. Разрядники и нелинейные ограничители напряжений

Основная задача - защита линии, от атмосферных и коммутационных перенапряжений.

из полосы алюминия или меди.

1.10. Заземляющие устройства

Их роль заключается в соединении с землёй различных металлических частей оборудования.

1.11. Токоограничивающие и регулирующие устройства

Это конденсаторные батареи, реакторы, фазовращатели и пр. Их основная задача заключается в ограничении значений тока

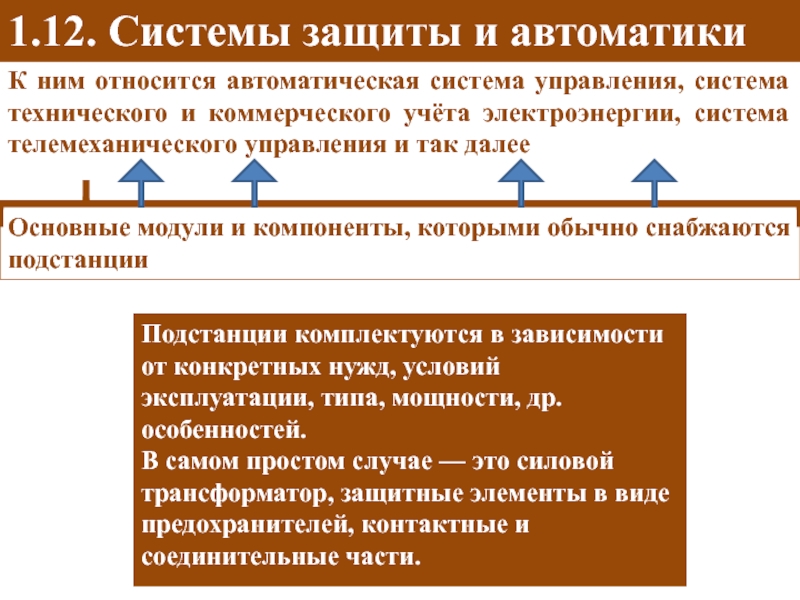

технического и коммерческого учёта электроэнергии, система телемеханического управления и так далее

Основные модули и компоненты, которыми обычно снабжаются подстанции

Подстанции комплектуются в зависимости от конкретных нужд, условий эксплуатации, типа, мощности, др. особенностей.
В самом простом случае — это силовой трансформатор, защитные элементы в виде предохранителей, контактные и соединительные части.

КТПН

оболочке напряжением 6(10)/0,4 кВ мощностью до 1250 кВА

5. Разъединители

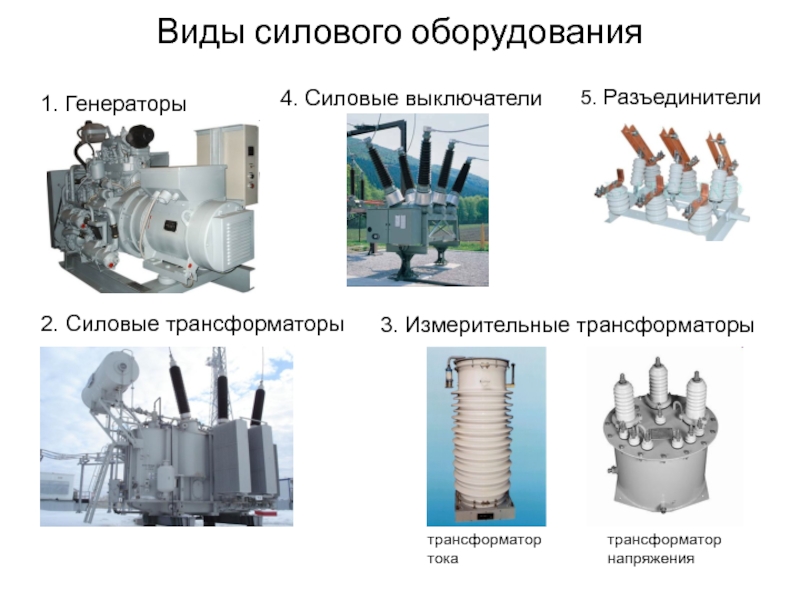

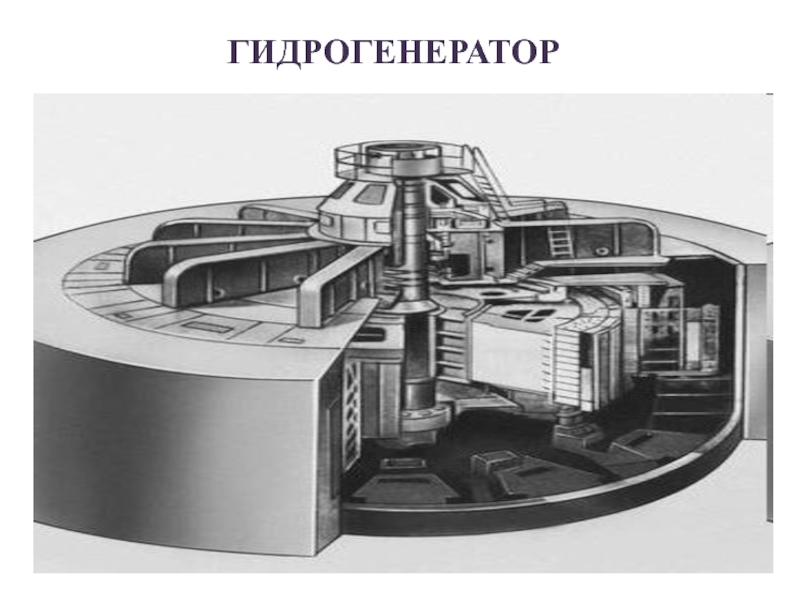

1. Генераторы

трансформатор
тока

трансформатор
напряжения

вида в электрическую

одного напряжения в переменный ток другого напряжения той же частоты

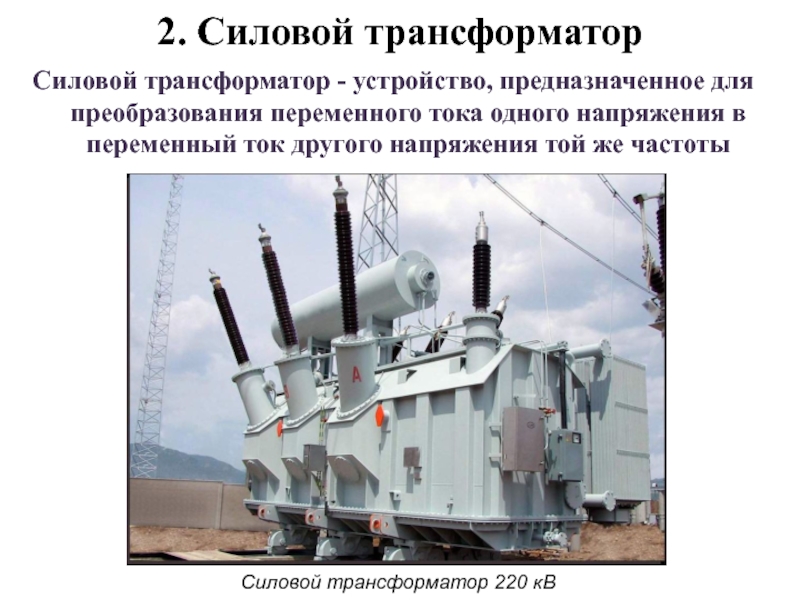

Силовой трансформатор 220 кВ

устройство предназначенное для передачи информации измерительным приборам

ТТ элегазовый, 110 кВ

высокого напряжения.
Позволяет использовать стандартные измерительные приборы для измерений на высоком напряжении

а - общий вид трансформатора напряжения; б - выемная часть; 1,5 - проходные изоляторы;
- болт для заземления;
3- сливная пробка;
- бак;
- обмотка;
- сердечник;
- винтовая пробка;
9 - контакт высоковольтного ввода

О; для трехфазных – Т);
– вид охлаждения (С; М; Д; ДЦ; Ц);
– число обмоток (для трехобмоточных – Т);
– наличие устройства РПН (Н);
– обозначение автотрансформатора (А), ставится на первом месте (перед числом фаз);
– расщепление обмоток (Р), ставится после числа фаз.

После буквенных обозначений трансформатора указывается его номинальная мощность (кВ⋅А) и номинальные напряжения (кВ).

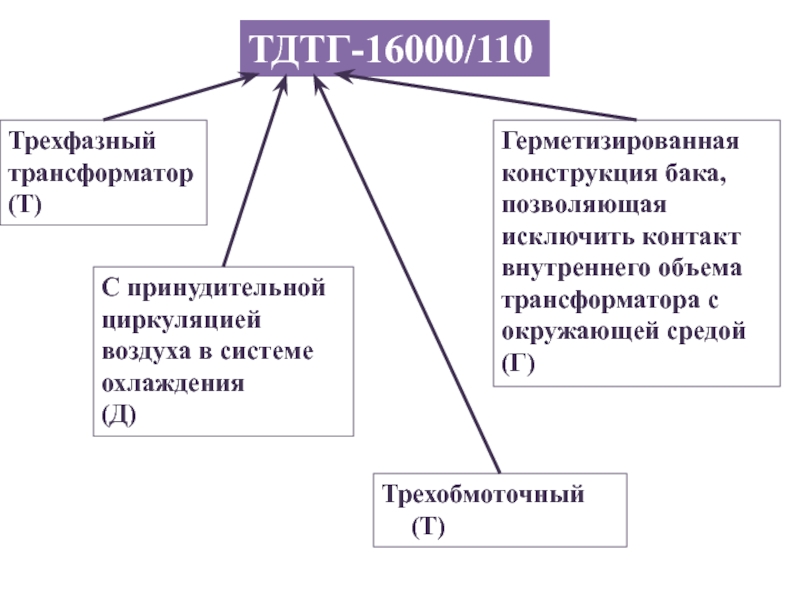

(Д)

Герметизированная конструкция бака, позволяющая исключить контакт внутреннего объема трансформатора с окружающей средой (Г)

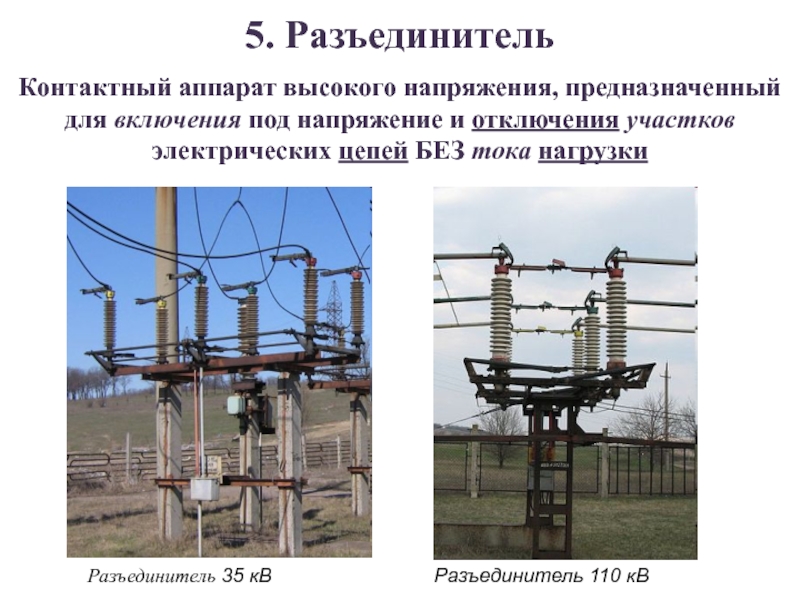

для включения и отключения тока в цепи

отключения участков электрических цепей БЕЗ тока нагрузки

Разъединитель 110 кВ

Разъединитель 35 кВ

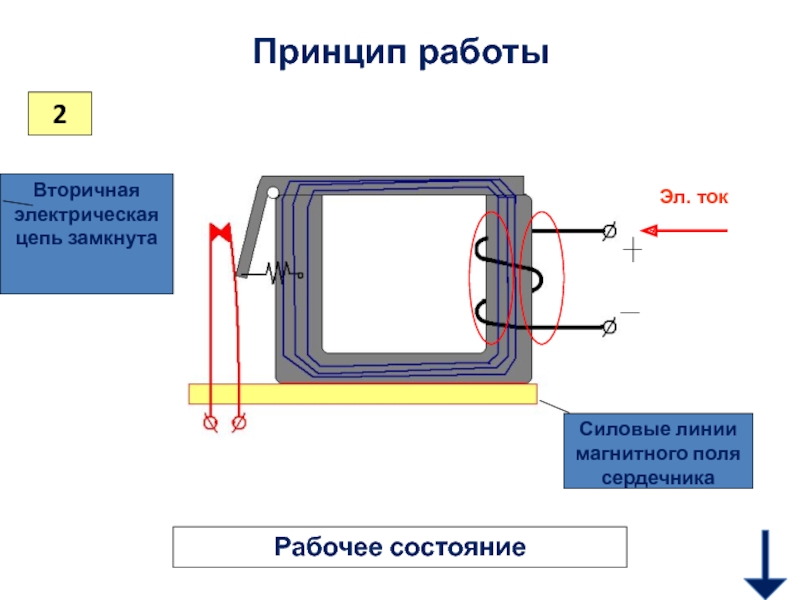

создает электромагнитное поле, которое намагничивает сердечник.

1

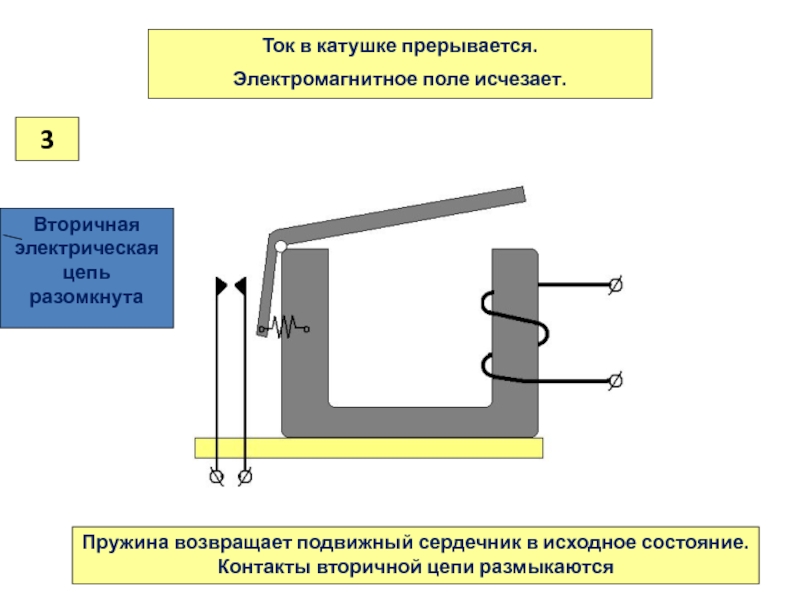

вторичной цепи размыкаются

Ток в катушке прерывается.
Электромагнитное поле исчезает.

3

рабочих температур от -40° до +50°С - Удобство замены втягивающей катушки - Варианты исполнения на 12 номинальных токов: 9, 12, 18, 25, 32, 40, 50, 65, 80, 95, 115, 150 А - Срок службы не менее 15 лет

соединен с неподвижным шарниром и удерживается в исходном состоянии пружиной. Рядом с подвижным сердечником расположена пара контактов. В исходном состоянии контакты разомкнуты.
При подаче электрического тока в катушку в ней возникает электромагнитное поле, которое намагничивает сердечник. Подвижный сердечник притягивается магнитным полем к неподвижному, при этом он перемещает контакты и замыкает их. В таком состоянии реле может находиться настолько долго, пока в катушке течет электрический ток. Кода ток в катушке прекращается, магнитное поле исчезает, пружина возвращает подвижный сердечник в исходное положение и освобождает контакты, которые размыкаются.
Например, катушка контактора получает управляющий сигнал в виде постоянного напряжения от устройства управления, а своими контактами включает и выключает электрический ток печи. Контакторы различаются по количеству контактов, коммутируемому току и напряжению катушки.

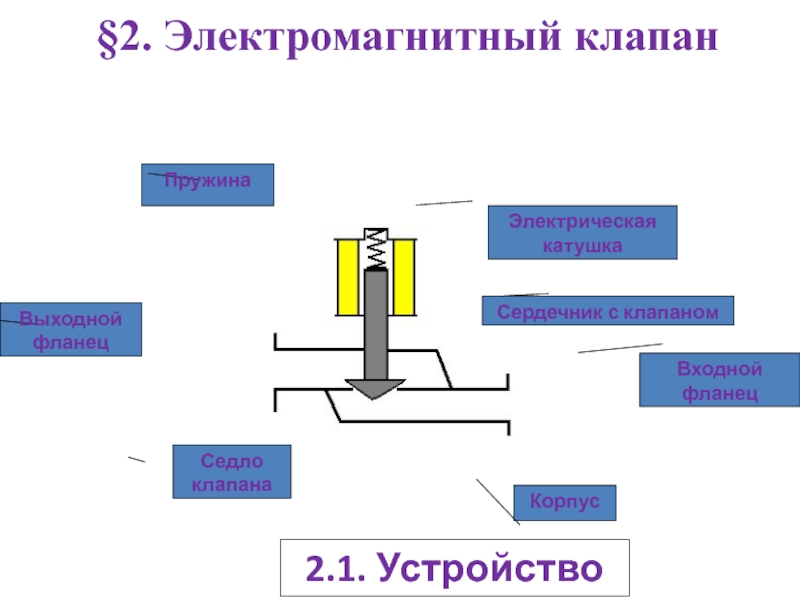

положение.
Ток в катушке не протекает.

1

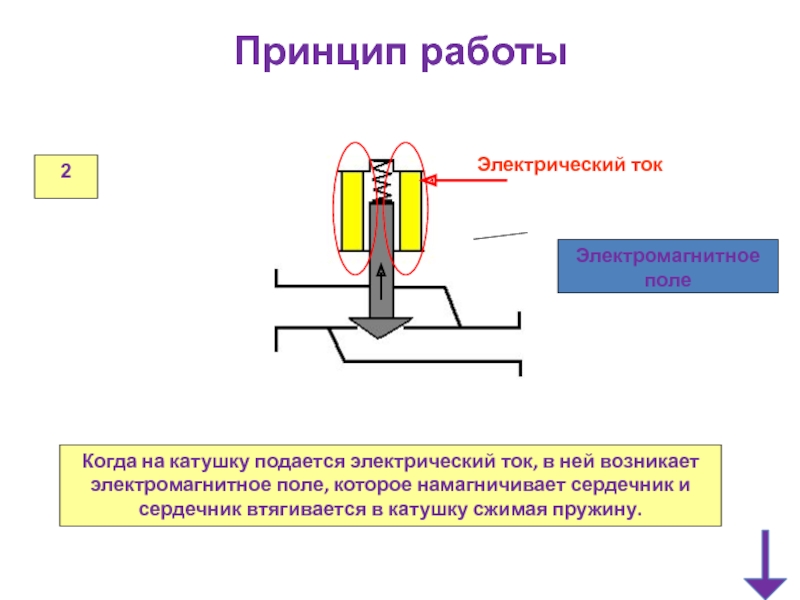

которое намагничивает сердечник и сердечник втягивается в катушку сжимая пружину.

Принцип работы

2

седло. Проход закрывается.

Принцип работы

4

бар, температура от 0°C до +70°C   Среда: щелочи, кислоты, окислители, солевые растворы, загрязненное масло

2-х и 3-х ходовые клапаны прямого действия Ду от 10 до 20мм, давление 0-1 бар, температура от -10°C до +70°C  Среда: сжатый воздух, бытовой газ, вода, гидравлическое масло, загрязненные масло и жир, щелочи, кислоты, окислители, солевые растворы

Burkert тип131

Burkert тип142

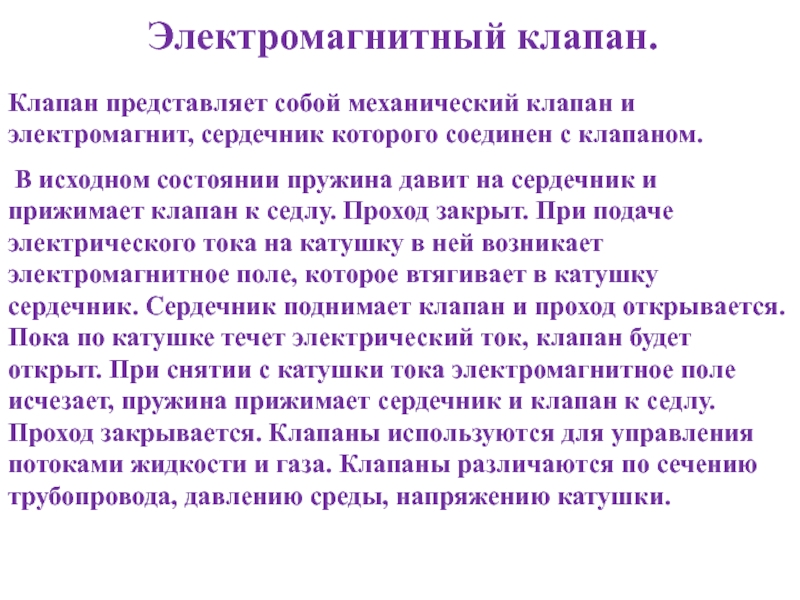

с клапаном.

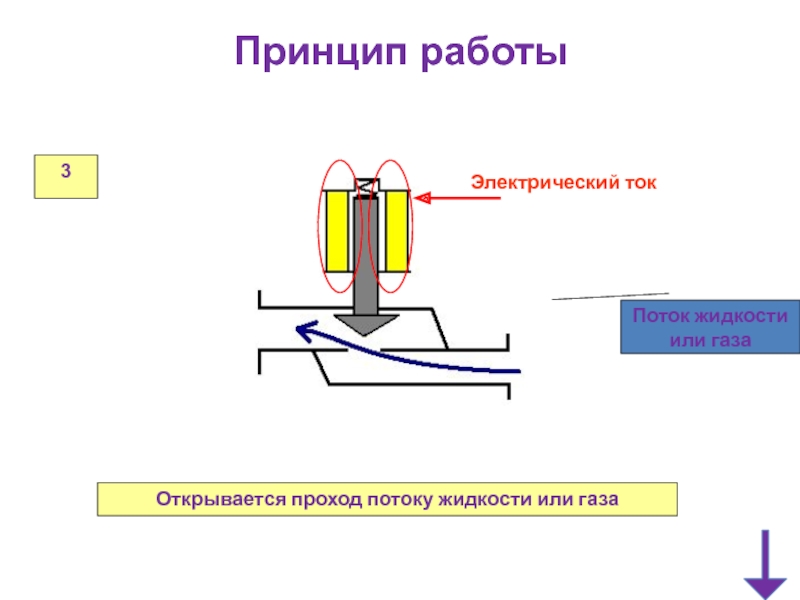

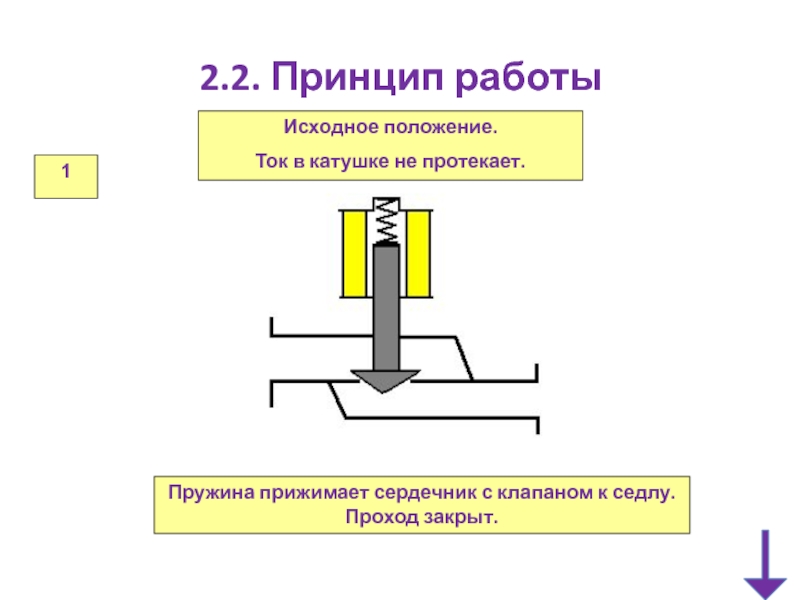

В исходном состоянии пружина давит на сердечник и прижимает клапан к седлу. Проход закрыт. При подаче электрического тока на катушку в ней возникает электромагнитное поле, которое втягивает в катушку сердечник. Сердечник поднимает клапан и проход открывается. Пока по катушке течет электрический ток, клапан будет открыт. При снятии с катушки тока электромагнитное поле исчезает, пружина прижимает сердечник и клапан к седлу. Проход закрывается. Клапаны используются для управления потоками жидкости и газа. Клапаны различаются по сечению трубопровода, давлению среды, напряжению катушки.

вал редуктора.

Исходное положение

положение

Принцип работы

блок сигнализации положения реостатный БСПР, индуктивный БСПИ, токовый БСПТ или блок концевых выключателей БКВ
рычаг
блок конденсаторов

Основные технические характеристики
Время полного хода выходного вала - 19 с Потребляемая мощность – 240 Вт

например, суппорта станка.
Состоит из электрического двигателя, механического редуктора, электромагнитного тормоза и рычага, который и осуществляет перемещение рабочего органа. В некоторых электроприводах имеются датчики конечных положений рабочего рычага. Редуктор служит для уменьшения числа оборотов от первичного вала ко вторичному. Тормоз нужен для точной остановки вращения первичного вала и исключает свободное вращение по инерции, что вносило бы погрешность в позиционирование рабочего рычага на выходном валу механизма.
В исходном положении тормоз фиксирует вал редуктора. Положение рабочего рычага при этом в пространстве остается фиксированным. При подаче электрического напряжения на электродвигатель одновременно подается напряжение и на электромагнитный тормоз. Тормоз отпускает вал и двигатель вращает вал редукторы. При этом рабочий рычаг на выходном валу поворачивается и перемещает рабочий орган в нужное положение. Электроприводы различаются в зависимости от конструкции на простые, которые могут перемещать рабочий орган из крайнего положения в другое крайнее и на сервоприводы, которые могут перемещать рабочий орган в любое положение в зависимости от управляющего сигнала и определять положение органа в пространстве.
