Экспертная система анализа нештатных ситуаций на подстанции презентация

2 Введение XXI Конференция «Релейная защита и автоматика энергосистем 2012», 29 – 31 мая 2012г., Москва. Создание активно-адаптивных электрических сетей предполагает интеллектуализацию функций информационной поддержки деятельности оперативного

Слайд 1

1
ОАО «НТЦ ФСК»

Экспертная система анализа нештатных ситуаций на подстанции
Докладчики: Анашкин С.В.,

Карташов С.В., Любарский Ю.Я., Мирошкин А.Г.

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 – 31 мая 2012г., Москва.


Слайд 2

2

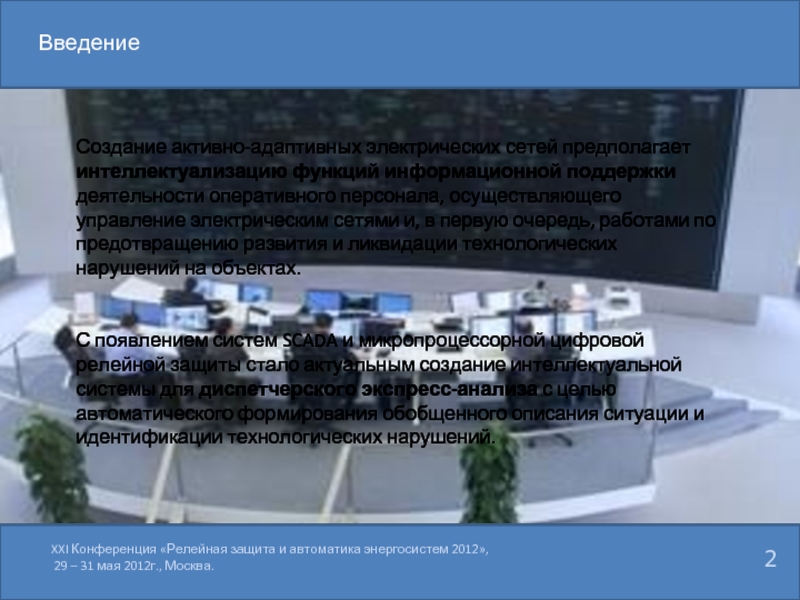

Введение

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 – 31

мая 2012г., Москва.

Создание активно-адаптивных электрических сетей предполагает интеллектуализацию функций информационной поддержки деятельности оперативного персонала, осуществляющего управление электрическим сетями и, в первую очередь, работами по предотвращению развития и ликвидации технологических нарушений на объектах.


С появлением систем SCADA и микропроцессорной цифровой релейной защиты стало актуальным создание интеллектуальной системы для диспетчерского экспресс-анализа с целью автоматического формирования обобщенного описания ситуации и идентификации технологических нарушений.


Слайд 3

3
Анализ ситуации

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 –

31 мая 2012г., Москва.

Анализ ситуаций производится на основе информации о переключениях выключателей и срабатываниях устройств РЗА на подстанциях.

При анализе нештатных ситуаций система определяет:

источник технологических нарушений,
работу АПВ (успешная или неуспешная),
отказы в срабатывании выключателей,
«затягивание» переключений выключателей,
отказы срабатывания РЗА,
«излишнюю» или неселективная работа РЗА,
отключения элементов оборудования (линий, трансформаторов, шин).


Слайд 4

4
Текст экспресс-анализа
XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 –

31 мая 2012г., Москва.

Выдаваемый диспетчеру текст экспресс-анализа должен быть кратким, при необходимости диспетчер может запросить у интеллектуальной системы более подробную информацию.

Пример

---Нештатная ситуация
КЗ на трансформаторе Чагино АТ-1
Работа защиты трансформатора Чагино ДЗТ АТ-1
Отказ выключателя Чагино В 510
Работа УРОВ
Отключение:
ВЛ 500 кВ Ногинск-Чагино
Чагино АТ-1


Слайд 5

5
Алгоритм

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 – 31

мая 2012г., Москва.

Общий алгоритм работы системы

1.Задание интервала анализа архива событий
(например, 10 c от текущего времени)
2.Определение положения выключателей на текущее время
(из базы данных ОИК)
3.Импорт архива событий за заданный интервал
4.Определение начального положения выключателей
(«обратным» сканированием событий переключений выключателей из архива событий)
5.Анализ топологии – определение отключенных элементов некоммутационного оборудования
6.Анализ ситуаций на основе архива событий по логическим правилам
7.Формирование описания ситуации


Слайд 6

6
Описание нештатной ситуации

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29

– 31 мая 2012г., Москва.


Архив событий
1 срабатывание Чагино ДЗТ АТ-1
2 отключение Чагино В 511
3 отключение Чагино В 221
4 отключение Чагино В 220
5 срабатывание Чагино УРОВ В 510
6 отключение Чагино В 512
7 отключение Чагино В 510

 Описание нештатной ситуации
---Нештатная ситуация
КЗ на трансформаторе Чагино АТ-1
Работа защиты трансформатора Чагино ДЗТ АТ-1
Затягивание отключения Чагино В 510
Работа УРОВ
Отключение:
ВЛ 500 кВ Ногинск-Чагино
Чагино АТ-1


Слайд 7

7
Взаимодействие с пользователями
XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29

– 31 мая 2012г., Москва.



Предусматривается два основных способа предъявления пользователям результатов анализа ситуации:

отображение ситуаций на схемах подстанций с помощью специальных значков,

текстовое описание ситуаций.



Слайд 8

8

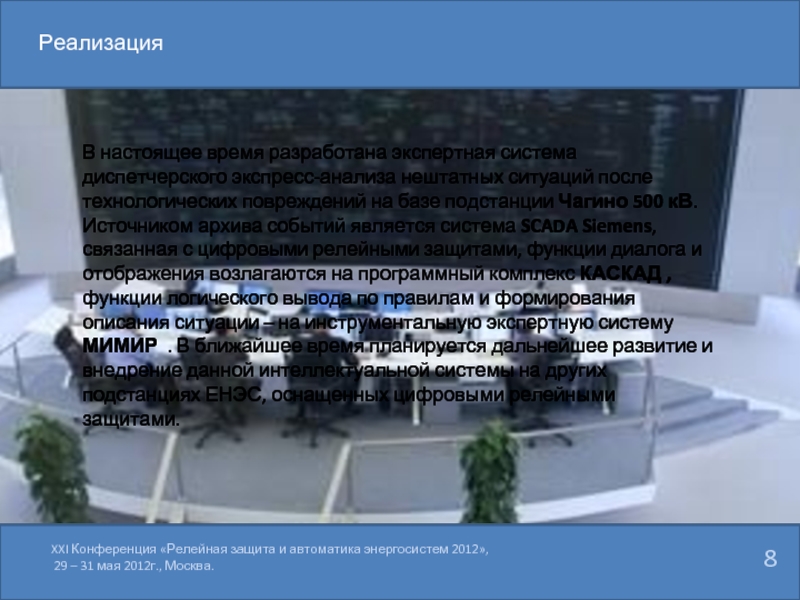

Реализация

XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 –

31 мая 2012г., Москва.



В настоящее время разработана экспертная система диспетчерского экспресс-анализа нештатных ситуаций после технологических повреждений на базе подстанции Чагино 500 кВ. Источником архива событий является система SCADA Siemens, связанная с цифровыми релейными защитами, функции диалога и отображения возлагаются на программный комплекс КАСКАД , функции логического вывода по правилам и формирования описания ситуации – на инструментальную экспертную систему МИМИР . В ближайшее время планируется дальнейшее развитие и внедрение данной интеллектуальной системы на других подстанциях ЕНЭС, оснащенных цифровыми релейными защитами.


Слайд 9

9
XXI Конференция «Релейная защита и автоматика энергосистем 2012»,
29 – 31

мая 2012г., Москва.


Спасибо за внимание!
