Constellation готов к работе. Фотография сделана сразу после завершения операции, поэтому на подносе хаос из проводов. презентация
Содержание
- 1. Constellation готов к работе. Фотография сделана сразу после завершения операции, поэтому на подносе хаос из проводов.
- 2. 4 Световых порта справа и 2 лазерных

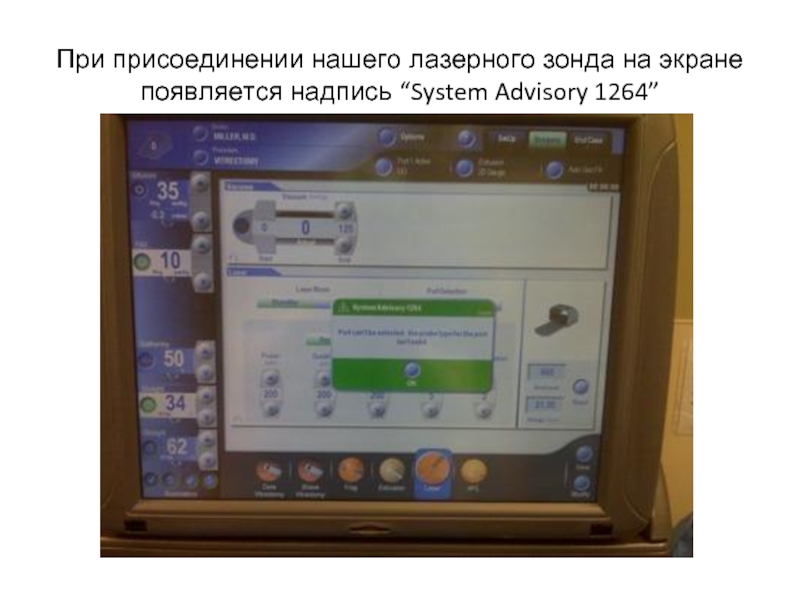

- 3. При присоединении нашего лазерного зонда на экране появляется надпись “System Advisory 1264”
- 4. Забудьте о “System Advisory 1264”. Проблема в
- 5. В этом случае провод LIO был постоянно
- 6. Появляется меню «Выбор лазера». Выберите “endo”для порта 2.
- 7. То, что Вы выбрали, загорается зеленым. Нажмите “close” после выбора порта
- 8. Выберите Port 2 еще раз в меню Port Selection
- 9. Появляется еще один экран с вопросом про
- 10. Обратите внимание, что надпись “Port 2 Active Endo” появляется в верхней части экрана Constellation.
- 11. Наш лазерный зонд присоединен к правому порту
- 12. На фотографии показано, что левый порт (LIO)
- 13. Здесь синий горит, тк ничего не присоединено, зеленый вкруг правильно подключенного лазерного зонда Synergetics

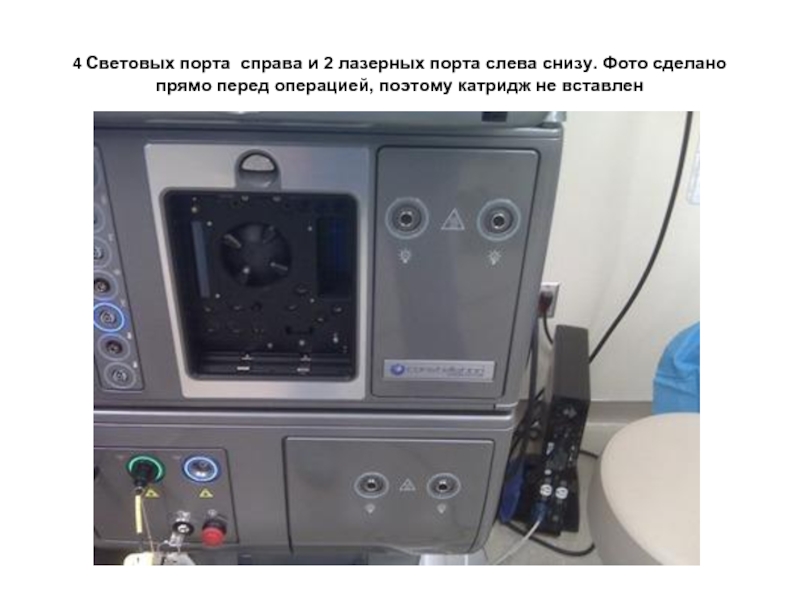

4 Световых порта справа и 2 лазерных порта слева снизу. Фото сделано прямо перед операцией, поэтому катридж не вставлен
Слайд 24 Световых порта справа и 2 лазерных порта слева снизу. Фото
сделано прямо перед операцией, поэтому катридж не вставлен
Слайд 4Забудьте о “System Advisory 1264”. Проблема в том, что LIO был
присоединен к Порту 1, который не узнает наши зонды. Надо подключиться к Порту 2. Нажмите кнопку “OK”
Слайд 5В этом случае провод LIO был постоянно соединен с левым лазерным
портом –порт 1. Чтобы подключиться к порту 2, выберите кнопку “Port 1 Active LIO” , расположенную над экраном Constellation.
Слайд 9Появляется еще один экран с вопросом про лазерные фильтры. Если фильтры
на месте – отвечайте «Да».

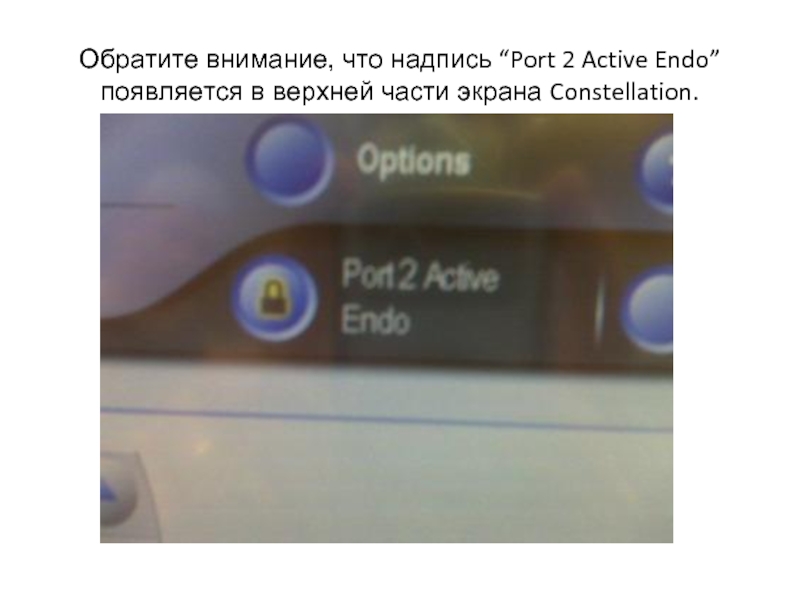

Слайд 10Обратите внимание, что надпись “Port 2 Active Endo” появляется в верхней
части экрана Constellation.
Слайд 11Наш лазерный зонд присоединен к правому порту 2 в левом нижнем
квадрате Constellation. Горящий круглый зеленый индикатор вокруг входа, говорит, что зонд готов к работе.
Слайд 12На фотографии показано, что левый порт (LIO) зеленый – готов к
работе. Если ничего не присоединено – порт горит синим. Наш лазерный зонд вставлен в правый порт, но не идентифицирован прибором и поэтому горит красным.

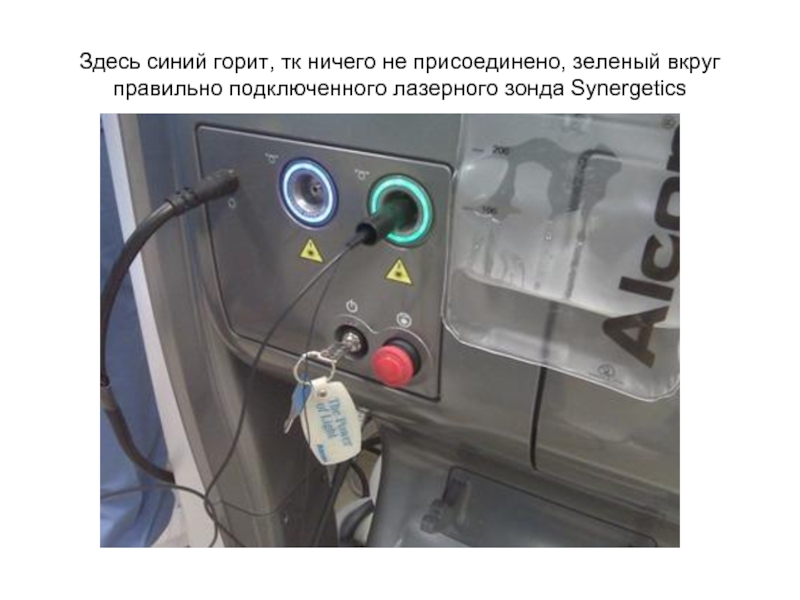

Слайд 13Здесь синий горит, тк ничего не присоединено, зеленый вкруг правильно подключенного
лазерного зонда Synergetics
