Часть №2 презентация

Тема занятия

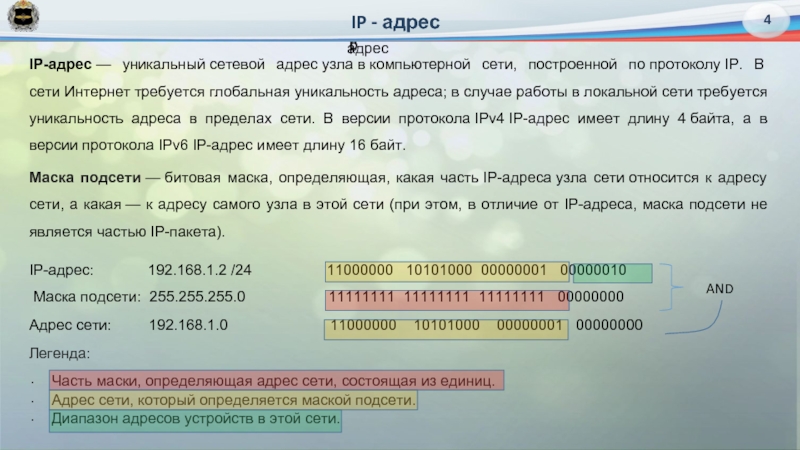

уникальность адреса; в случае работы в локальной сети требуется уникальность адреса в пределах сети. В версии протокола IPv4 IP-адрес имеет длину 4 байта, а в версии протокола IPv6 IP-адрес имеет длину 16 байт.

Маска подсети — битовая маска, определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети (при этом, в отличие от IP-адреса, маска подсети не является частью IP-пакета).

IP-адрес: 192.168.1.2 /24 11000000 10101000 00000001 00000010
Маска подсети: 255.255.255.0 11111111 11111111 11111111 00000000
Адрес сети: 192.168.1.0 11000000 10101000 00000001 00000000
Легенда:
Часть маски, определяющая адрес сети, состоящая из единиц.
Адрес сети, который определяется маской подсети.
Диапазон адресов устройств в этой сети.

AND

Коммутатор

Маршрутизатор

IP - адрес

/24 11000000 10101000 00000001 00000010
Маска подсети: 255.255.255.0 11111111 11111111 11111111 00000000
Адрес узла: 0.0.0.2 00000000 00000000 00000000 00000010
Легенда:
Часть маски, определяющая адрес сети, состоящая из единиц.
Адрес узла, который определяется маской подсети.

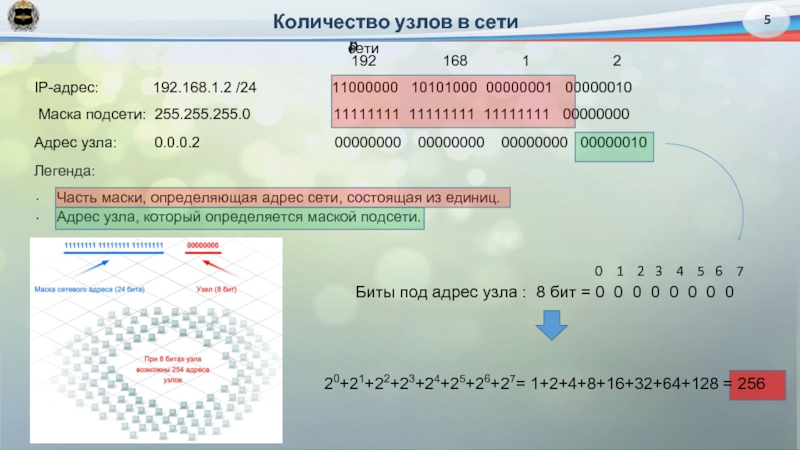

Биты под адрес узла : 8 бит = 0 0 0 0 0 0 0 0

0 1 2 3 4 5 6 7

20+21+22+23+24+25+26+27= 1+2+4+8+16+32+64+128 = 256

192 168 1 2

Коммутатор

Маршрутизатор

Количество узлов в сети

11000000 10101000 00000001 00000010
Маска подсети: 255.255.255.0 11111111 11111111 11111111 00000000
Адрес узла: 0.0.0.2 00000000 00000000 00000000 00000010
Легенда:
Часть маски, определяющая адрес сети, состоящая из единиц.
Адрес узла, который определяется маской подсети.

Адрес узла 8 бит = 256 узлов в сети – адрес сети – широковещательный адрес = 254

192.168.1.0 /24

192.168.1.255 /24

11000000 10101000 00000001 00000000

11000000 10101000 00000001 11111111

Количество узлов в сети

Коммутатор

Маршрутизатор

Количество узлов в сети

сети

Коммутатор

Маршрутизатор

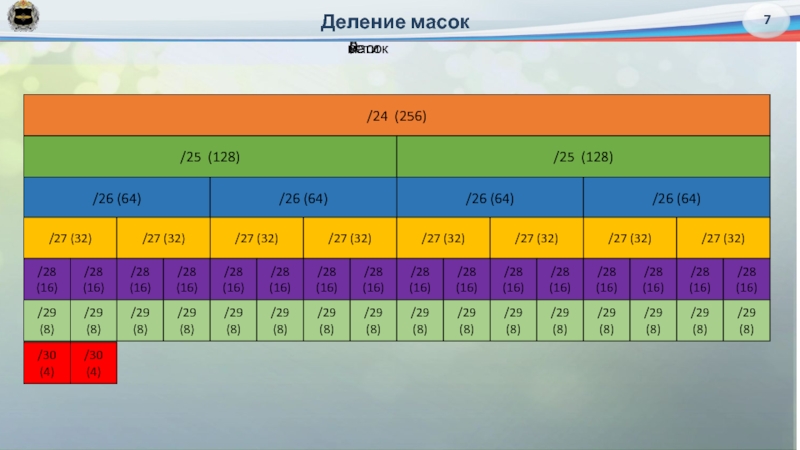

Деление масок

172.22.56.160/27
ASN: 62796
Открытый сегмент: 10.244.125.0/24
Закрытый сегмент: 10.125.6.0/23
