Аппаратно-программный комплекс для подачи добавочных компонентов в цилиндр дизельного двигателя презентация
Содержание
- 1. Аппаратно-программный комплекс для подачи добавочных компонентов в цилиндр дизельного двигателя
- 2. АКТУАЛЬНОСТЬ РАБОТЫ ПОДТВЕРЖДАЕТСЯ ОСНОВНЫМИ НОРМАТИВНЫМИ ДОКУМЕНТАМИ:
- 3. ЦЕЛИ РАБОТЫ

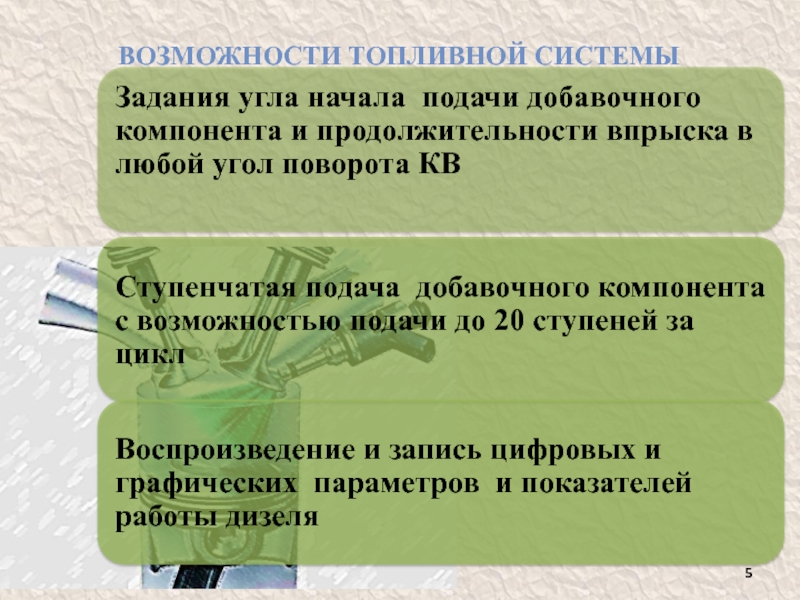

- 5. ВОЗМОЖНОСТИ ТОПЛИВНОЙ СИСТЕМЫ
- 6. МОДУЛЬНЫЙ БЛОК УПРАВЛЕНИЯ 4 АЦП датчиков давления Основной блок управления ЦАП форсунки АЦП угловой скорости
- 7. ИНТЕРФЕЙС УПРАВЛЕНИЯ СИСТЕМОЙ Угол начала впрыска
- 8. ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ
- 10. ИЗМЕНЕНИЕ КОНЦЕНТРАЦИИ NOX Доп. компонент - ДТ Доп. компонент - спирт
- 12. ИЗМЕНЕНИЕ УДЕЛЬНОГО РАСХОДА ТОПЛИВА Доп. компонент - спирт Доп. компонент - ДТ
- 13. ИЗМЕНЕНИЕ ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ Доп. компонент - ДТ Доп. компонент - спирт
- 17. ВЫРАЖАЕМ ОСОБУЮ БЛАГОДАРНОСТЬ ЗА ПОМОЩЬ И СОДЕЙСТВИЕ ПРИ ВЫПОЛНЕНИИ ДАННОЙ ДИПЛОМНОЙ РАБОТЫ СЛЕДУЮЩИМ ЛИЦАМ:
- 18. ПРОВЕДЁННЫЕ РАБОТЫ
- 19. СПАСИБО ЗА ВНИМАНИЕ!!!
АКТУАЛЬНОСТЬ РАБОТЫ ПОДТВЕРЖДАЕТСЯ ОСНОВНЫМИ НОРМАТИВНЫМИ ДОКУМЕНТАМИ:
Слайд 1 Федеральное агентство по рыболовству Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Астраханский государственный
технический университет»
Разработка и предоставление образовательных услуг в области среднего, высшего и дополнительного профессионального образования,
послевузовского образования; воспитательная и научно-исследовательская работа сертифицированы DQS и ГОСТ Р по ISO 9001:2008
Институт Морских технологий, энергетики и транспорта
Специальность180403.65 «Эксплуатация судовых энергетических установок»
Кафедра «Эксплуатация водного транспорта»
ДИПЛОМНАЯ РАБОТА
«Аппаратно-программный комплекс для подачи добавочных компонентов в цилиндр дизельного двигателя с целью повышения его технико-экономических и экологических характеристик»
Слайд 4 СХЕМА СИСТЕМЫ
1
Бак для добавочного компонента;
2 Фильтр тонкой очистки
3 Подкачивающий насос
4 Невозвратный клапан
5 Электродвигатель
6 Топливный насос высокого давления
7 Регулятор давления
8 Аккумуляторная топливная рампа
2 Фильтр тонкой очистки
3 Подкачивающий насос
4 Невозвратный клапан
5 Электродвигатель
6 Топливный насос высокого давления
7 Регулятор давления
8 Аккумуляторная топливная рампа
11 Топливный бак;
12 Клапан;
13 Подкачивающий насос;
14 Фильтр тонкой очистки
15 Топливный насос высокого давления
16 Датчик давления топлива
1
2
4
3
5
м
6
7
8
Слайд 6МОДУЛЬНЫЙ БЛОК УПРАВЛЕНИЯ
4
АЦП датчиков давления
Основной блок управления
ЦАП форсунки
АЦП угловой скорости
Слайд 7ИНТЕРФЕЙС УПРАВЛЕНИЯ СИСТЕМОЙ
Угол начала впрыска
Продолжительность впрыска
Индикатор угла поворота КВ
Угловая скорость прохождения
каждых 6 градусов угла поворота КВ
Впрыски добавочного компонента
Давление в топливной рампе
Обороты дизеля
Угол поворота КВ
Кнопка записи
Кнопка паузы
Кнопка сохранения
Слайд 17ВЫРАЖАЕМ ОСОБУЮ БЛАГОДАРНОСТЬ ЗА ПОМОЩЬ И СОДЕЙСТВИЕ ПРИ ВЫПОЛНЕНИИ ДАННОЙ ДИПЛОМНОЙ
РАБОТЫ СЛЕДУЮЩИМ ЛИЦАМ:
