Аналоговая техника. Линейные стабилизаторы напряжения. (Лекция 1) презентация
Содержание
- 1. Аналоговая техника. Линейные стабилизаторы напряжения. (Лекция 1)
- 2. Стабилизатор напряжения– устройство, обеспечивающее постоянство выходного
- 3. Параметрические стабилизаторы В схеме присутствует нелинейный элемент,
- 4. Параметрические стабилизаторы Расчет:
- 5. Параметрические стабилизаторы Повышение стабильности выходного напряжения Увеличение мощности КПД снижается
- 6. Параметрические стабилизаторы Достоинства Простота Надежность Устойчивость к
- 7. Компенсационные стабилизаторы Выходное напряжение стабилизатора поддерживается на
- 8. Компенсационные стабилизаторы VT1 – регулирующий элемент R0,
- 9. Компенсационные стабилизаторы Варианты исполнения регулирующих элементов NPN

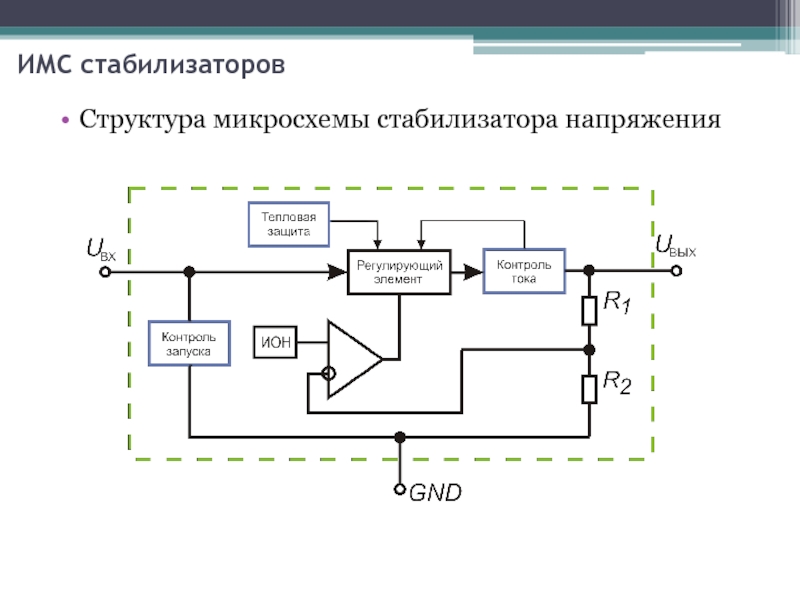

- 10. ИМС стабилизаторов Структура микросхемы стабилизатора напряжения
- 11. ИМС стабилизаторов Трехвыводные стабилизаторы на фиксированное напряжение, серия 7800
- 12. ИМС стабилизаторов Упрощенная схема микросхемы 7805
- 13. ИМС стабилизаторов Регулируемые 4х выводные стабилизаторы
- 14. ИМС стабилизаторов Analog Devices ADP7104
- 15. ИМС стабилизаторов TL431
- 16. ИМС стабилизаторов LM317 Между выводами Out
Стабилизатор напряжения– устройство, обеспечивающее постоянство выходного напряжения при существенных изменениях входного или изменениях потребляемого тока нагрузки Разновидности: Параметрические Компенсационные В схеме стабилизатора присутствует регулирующий элемент,
Слайд 2Стабилизатор напряжения–
устройство, обеспечивающее постоянство выходного напряжения
при существенных изменениях входного
или изменениях потребляемого тока нагрузки
Разновидности:
Параметрические
Компенсационные
В схеме стабилизатора присутствует регулирующий элемент, который определяет, какая часть входного напряжения пройдет на выход
Слайд 3Параметрические стабилизаторы
В схеме присутствует нелинейный элемент, ВАХ которого содержит участок, на
котором напряжение мало зависит от тока.
Стабилитрон
в обратном включении:
+
Слайд 5Параметрические стабилизаторы
Повышение стабильности выходного напряжения
Увеличение мощности
КПД снижается
Слайд 6Параметрические стабилизаторы
Достоинства
Простота
Надежность
Устойчивость к КЗ
Недостатки
Малый выходной ток
Низкий КПД
Uвых не регулируется
Слайд 7Компенсационные стабилизаторы
Выходное напряжение стабилизатора поддерживается на постоянном уровне за счет изменения
падения напряжения на регулирующем элементе

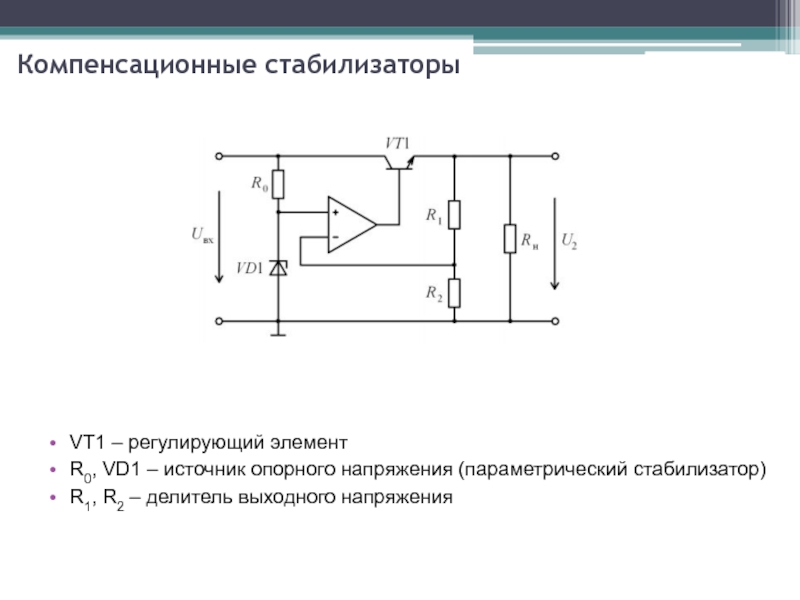

Слайд 8Компенсационные стабилизаторы
VT1 – регулирующий элемент
R0, VD1 – источник опорного напряжения (параметрический
стабилизатор)
R1, R2 – делитель выходного напряжения
R1, R2 – делитель выходного напряжения

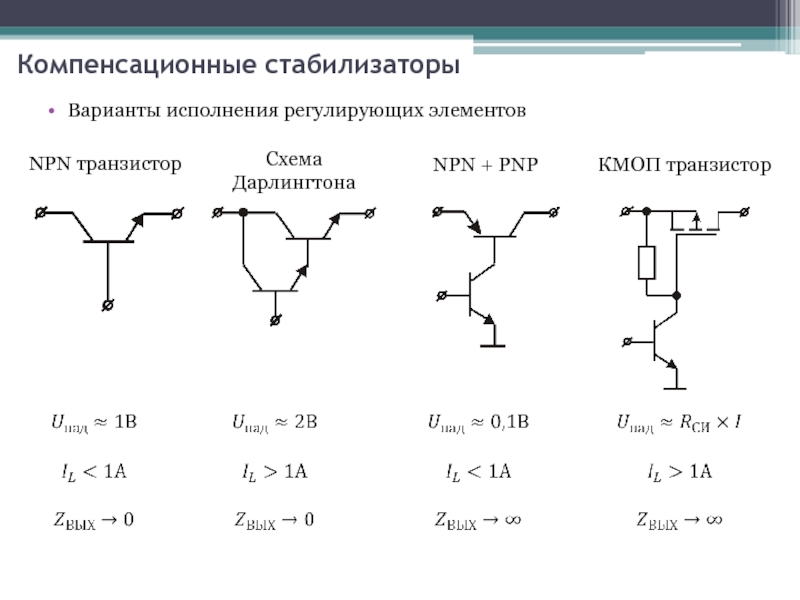

Слайд 9Компенсационные стабилизаторы
Варианты исполнения регулирующих элементов
NPN транзистор
Схема
Дарлингтона
NPN + PNP
КМОП транзистор
Слайд 16ИМС стабилизаторов
LM317
Между выводами Out и Adj постоянно поддерживается напряжение 1,25В
Напряжение на
выходе поддерживается таким, чтобы с учетом падений
на резисторах в точке Adj напряжение получилось на 1,25В меньше
на резисторах в точке Adj напряжение получилось на 1,25В меньше
