Аналоговая техника. Импульсные стабилизаторы напряжения. (Лекция 2) презентация
Содержание
- 1. Аналоговая техника. Импульсные стабилизаторы напряжения. (Лекция 2)
- 2. Трансформаторный источник питания (традиционная схема): Преимущества:
- 3. Импульсный стабилизатор Преимущества: Высокий КПД

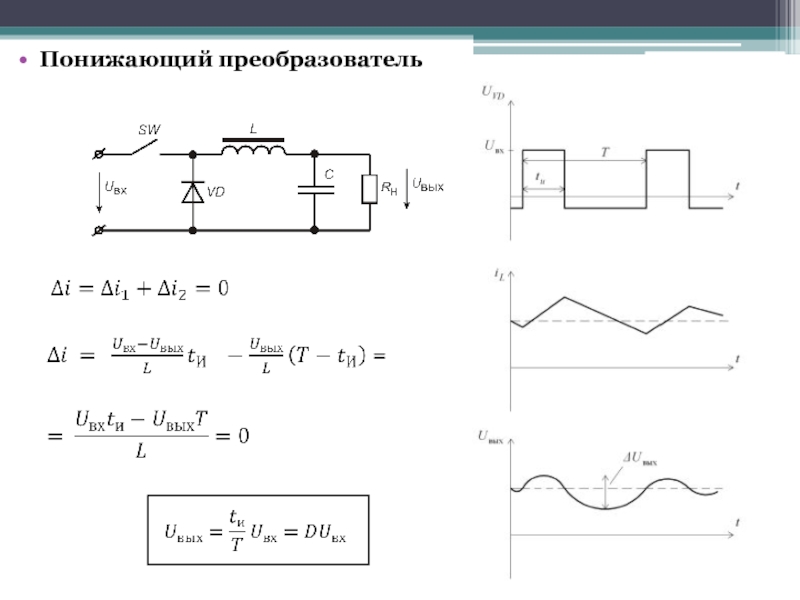

- 4. Понижающий преобразователь
- 5. Понижающий преобразователь

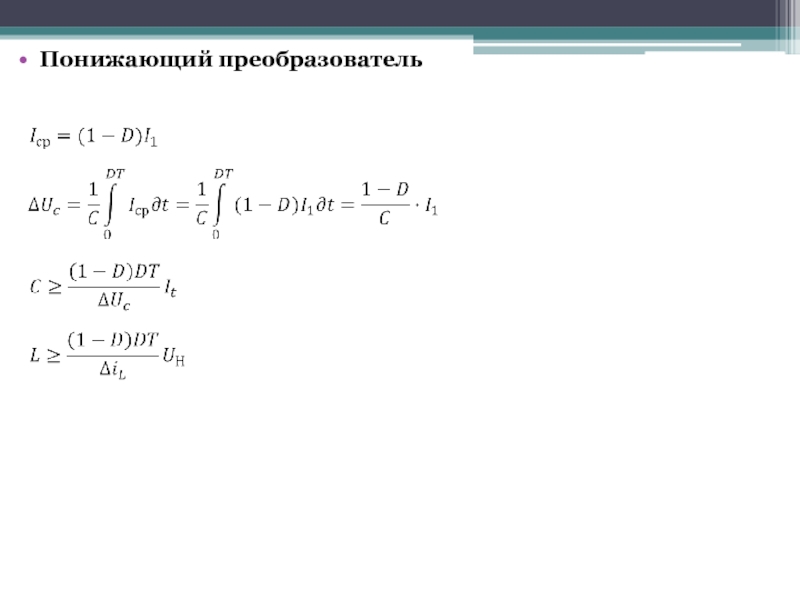

- 6. Понижающий преобразователь

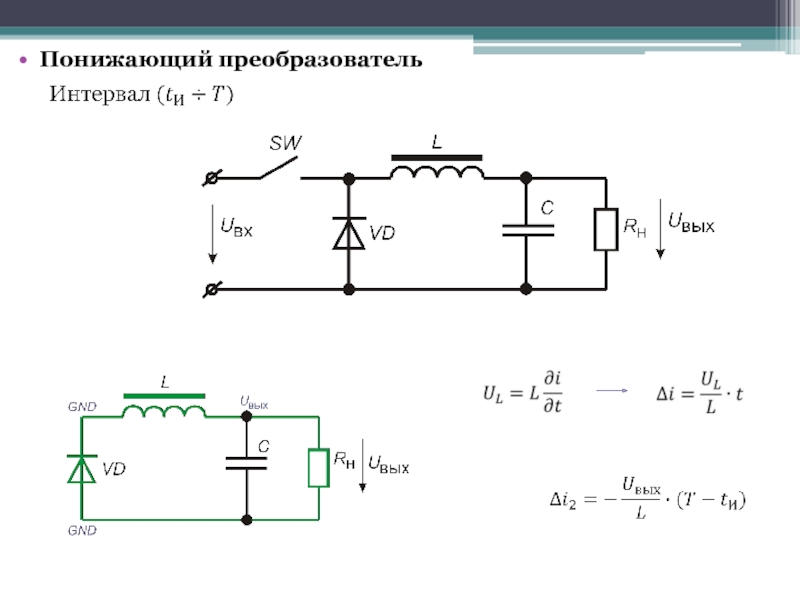

- 7. Понижающий преобразователь

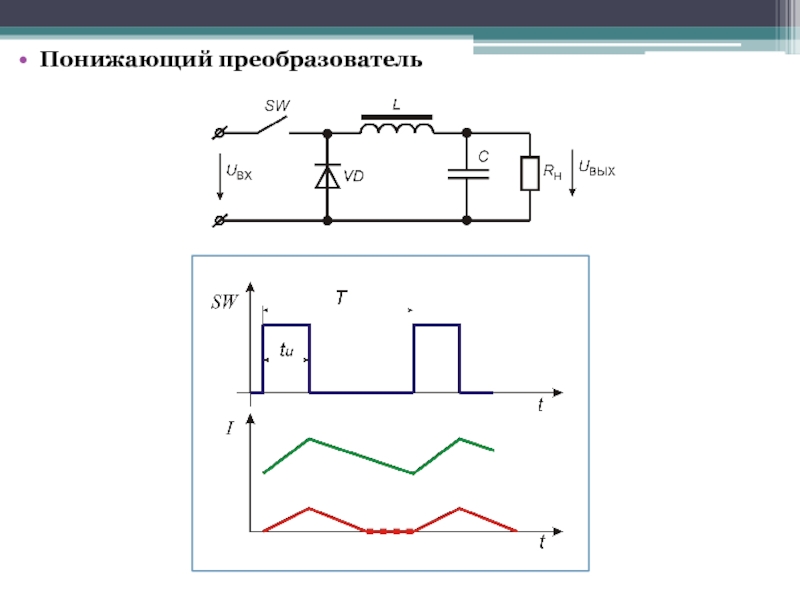

- 8. Понижающий преобразователь

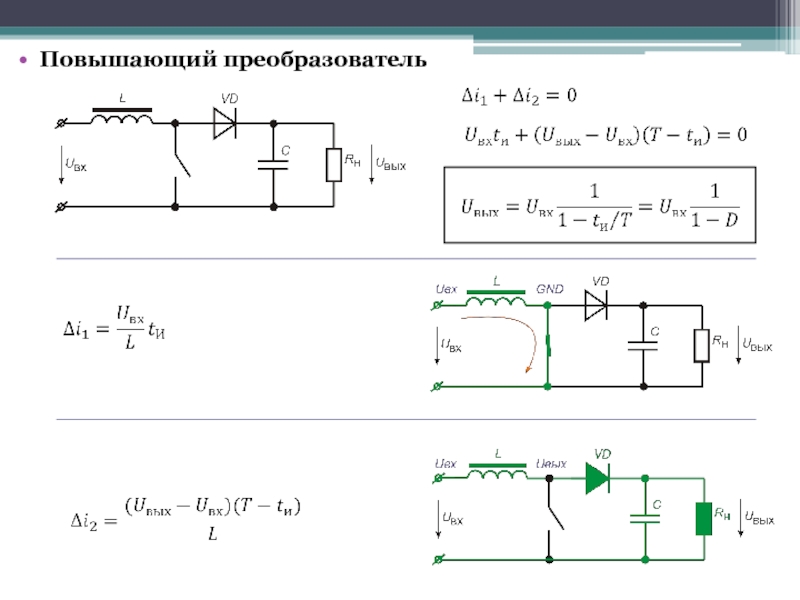

- 9. Повышающий преобразователь

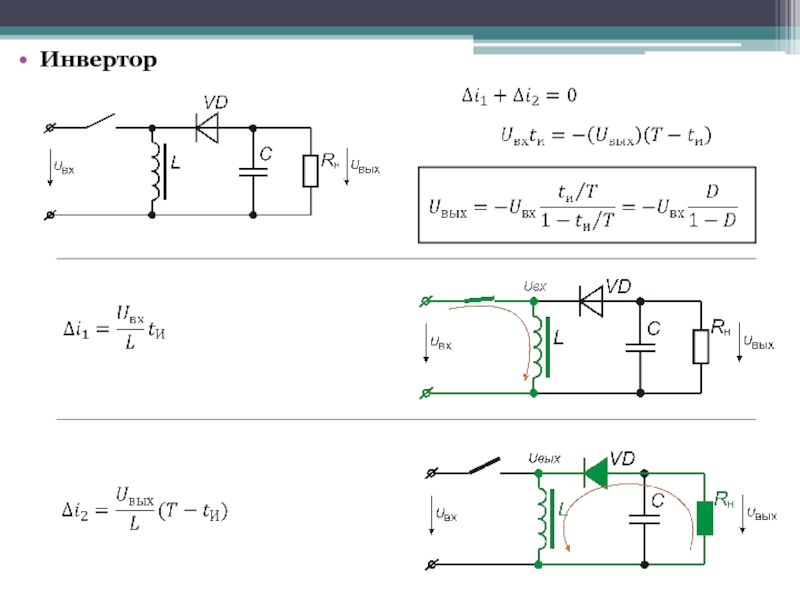

- 10. Инвертор
- 11. Расчет номиналов LC

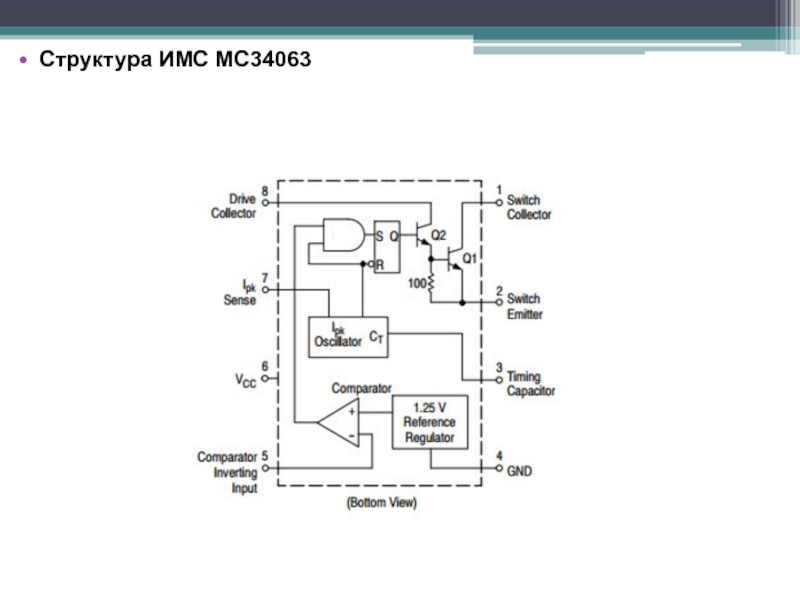

- 12. Структура ИМС MC34063
- 13. Макет на MC34063 R: 0,22 Ом 180 Ом
- 14. Макет на MC34063

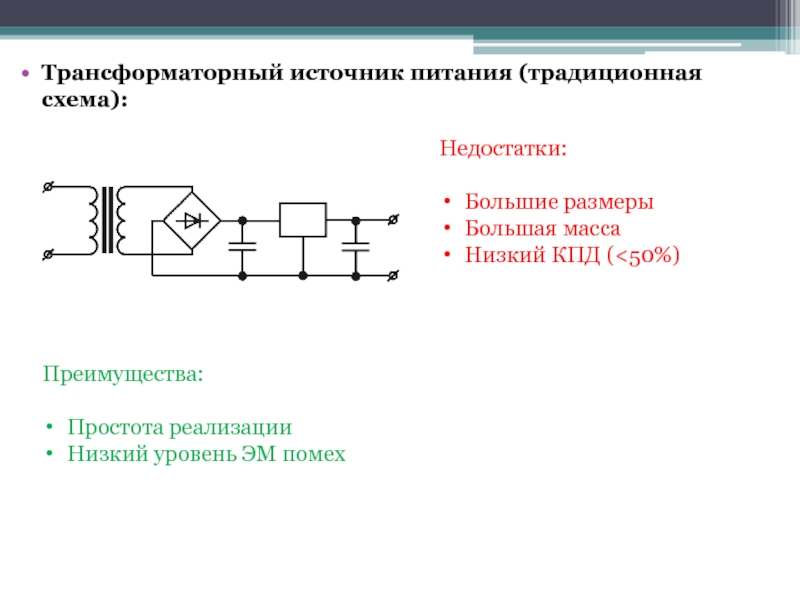

Слайд 2Трансформаторный источник питания (традиционная схема):
Преимущества:
Простота реализации
Низкий уровень ЭМ помех
Недостатки:
Большие размеры
Большая
масса
Низкий КПД (<50%)
Низкий КПД (<50%)

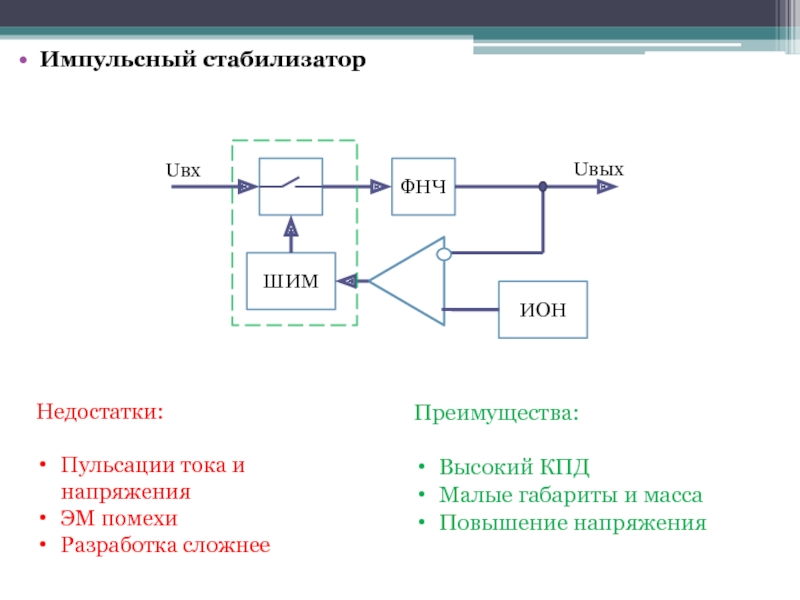

Слайд 3Импульсный стабилизатор
Преимущества:
Высокий КПД
Малые габариты и масса
Повышение напряжения
Недостатки:
Пульсации тока и
напряжения
ЭМ помехи
Разработка сложнее
ЭМ помехи
Разработка сложнее
ФНЧ
ШИМ
ИОН
Uвх
Uвых
Слайд 11

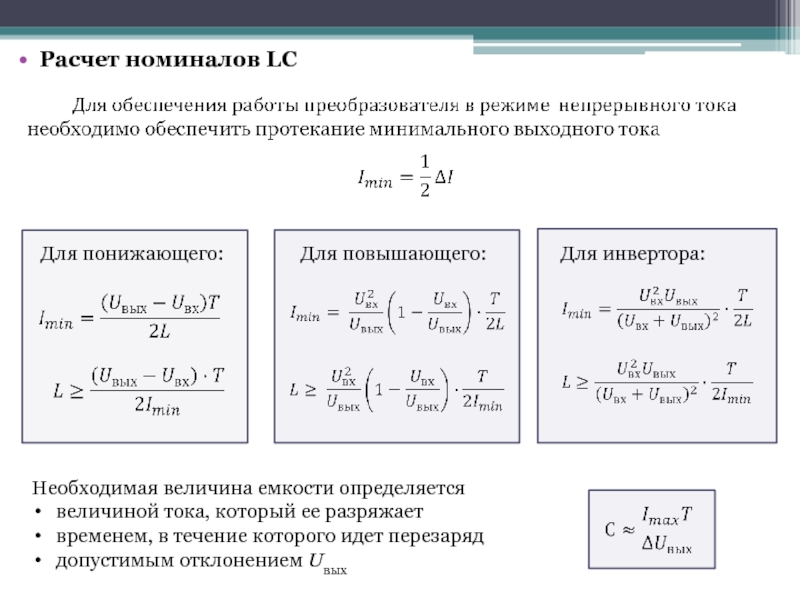

Расчет номиналов LC
Для понижающего:
Для повышающего:
Для инвертора:
Необходимая величина емкости определяется
величиной тока,
который ее разряжает
временем, в течение которого идет перезаряд
допустимым отклонением Uвых
временем, в течение которого идет перезаряд
допустимым отклонением Uвых

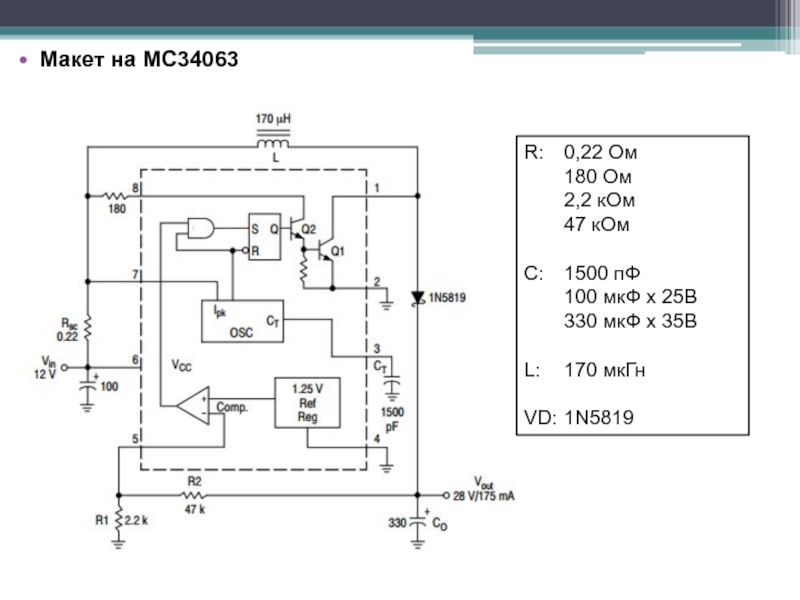

Слайд 13Макет на MC34063
R: 0,22 Ом
180 Ом
2,2 кОм
47 кОм
С: 1500 пФ
100 мкФ х 25В
330
мкФ х 35В
L: 170 мкГн
VD: 1N5819
L: 170 мкГн
VD: 1N5819
