Accutronix MXОблегченное управление запорной арматурой. презентация
Содержание
- 1. Accutronix MXОблегченное управление запорной арматурой.
- 2. Передовые продукции Limitorque которые находятся на разных
- 4. MX используется на всех типов запорной арматуры
- 5. От воздействия внешней среды следующие меры защищают
- 6. Червячная передача MX и механизм ручного
- 7. Привод Accutronix MX обеспечивает контроль арматур на
- 8. Привод Accutronix MX обеспечивает гибкость в области
- 9. Постоянно следит за состоянием управляющих элементов Исключает
Слайд 2Передовые продукции Limitorque которые находятся на разных объектах всего мира.
Электропривода
Limitorque автоматизируют запорные арматуры любых размеров и типов для промышленности
Тепло-, водо- и ядерные электростанции
Нефтеперерабатывающие комплексы , хранилища и трубопроводы
Добыча газа и нефти на суше и на морских платформах
Водоподготовительные и очистные сооружения
Бумажная промышленность
Металлургические комбинаты, шахты
Мореходство
Тепло-, водо- и ядерные электростанции
Нефтеперерабатывающие комплексы , хранилища и трубопроводы
Добыча газа и нефти на суше и на морских платформах
Водоподготовительные и очистные сооружения
Бумажная промышленность
Металлургические комбинаты, шахты
Мореходство
Слайд 3
Двойная
изоляция
Мотор и
червячная передача
Электро
разъемы
Клеммы для
подключения
проводов
Электронное измерение
крутящего момента
Датчик позиции
с точностью
15 бит
Дисплей для
управления
Органы
местного
управления
Устройство вращательного привода MX
Слайд 4MX используется на всех типов запорной арматуры
MX - Жалюзи и заслонки с
непосредственным монтажом
MX/B320 - многооборотная комбинация с редуктором для больших крутящих моментов
MX/WTR - четверть вращения для шаровых кранов бабочек о т.д..
MX - LIN поступательное движение
MX - RET монтаж на краны с рукояткой
MX/B320 - многооборотная комбинация с редуктором для больших крутящих моментов
MX/WTR - четверть вращения для шаровых кранов бабочек о т.д..
MX - LIN поступательное движение
MX - RET монтаж на краны с рукояткой
Слайд 5От воздействия внешней среды следующие меры защищают привода:
Настройка без разборки:
включатели
с магнитом
беспроходных осей
Крышку коробки клеммников надо снимать только вовремя первого подключения
Двойная изоляция коробки клеммников
Кольцевые уплотнения на стыках
Порошковая окраска 1500-часовым тестом на опрыскивание солью
Наружные болты с полимерным покрытием
беспроходных осей
Крышку коробки клеммников надо снимать только вовремя первого подключения
Двойная изоляция коробки клеммников
Кольцевые уплотнения на стыках
Порошковая окраска 1500-часовым тестом на опрыскивание солью
Наружные болты с полимерным покрытием
Включатели
с магнитным
управлением
Настройка
без
разборки
Двойная
изоляция
коробки
клеммников
Порошковая окраска
Кольцевые
уплотнения
Слайд 6Червячная передача MX и механизм
ручного привода:
Катаный червяк и колесо
с большой прочностью
Синтетическая масляная ванна на весь срок службы для всех диапазонов температур
Сильная коробка и подшипники обеспечивают длительный срок службы передаточного узла
Не требуется большая сила для ручного движения
Опционально возможно исполнение с боковой рукояткой и дополнительным передаточным отношением.
Синтетическая масляная ванна на весь срок службы для всех диапазонов температур
Сильная коробка и подшипники обеспечивают длительный срок службы передаточного узла
Не требуется большая сила для ручного движения
Опционально возможно исполнение с боковой рукояткой и дополнительным передаточным отношением.
Слайд 7Привод Accutronix MX обеспечивает контроль арматур на высшем уровне :
Не требуются
батарейки
Не требуется спецприбор для настройки
Настройка без разборки
«Говорящий» дисплей LCD
Нет сложных символов
Скоростная настройка
Максимальная гибкость к управлению
Интеллигентные решения для подключения к сети
Не требуется спецприбор для настройки
Настройка без разборки
«Говорящий» дисплей LCD
Нет сложных символов
Скоростная настройка
Максимальная гибкость к управлению
Интеллигентные решения для подключения к сети

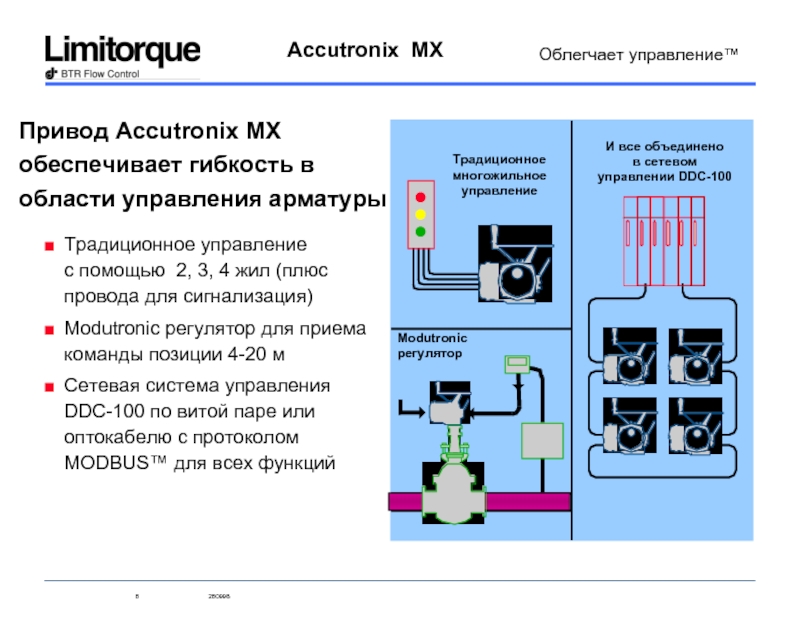

Слайд 8Привод Accutronix MX обеспечивает гибкость в области управления арматуры
Традиционное управление
с
помощью 2, 3, 4 жил (плюс провода для сигнализация)
Modutronic регулятор для приема команды позиции 4-20 м
Сетевая система управления DDC-100 по витой паре или оптокабелю с протоколом MODBUS™ для всех функций
Modutronic регулятор для приема команды позиции 4-20 м
Сетевая система управления DDC-100 по витой паре или оптокабелю с протоколом MODBUS™ для всех функций
Традиционное
многожильное
управление
Modutronic регулятор
И все объединено
в сетевом
управлении DDC-100
Слайд 9Постоянно следит за состоянием управляющих элементов
Исключает ошибочные действия, вытекающие из неправильной
команды или отказа элемента
Сигнализирует неполадку через реле монитор или сеть DDC
Все дискретные входы опто-изолированы и так защищают внутренние элементы от перенапряжения
LimiGardTM
Дискретные команды
управления
Реле работает
Формы волн
нормальной
работы
Наружные
дискретные команды
LED
сигнал
Мотор
Реле
монитор
Зашита от
ошибочных действий
LimiGard
работает
Управление
пускателями
мотора
Магнитные
пускатели мотора
