Лучевая анатомия позвоночника презентация
Содержание
- 1. Лучевая анатомия позвоночника
- 2. Эмбриональное развитие позвоночника Мезенхимальная трубка вокруг хорды
- 3. Окостенение позвонка к моменту рождения Тело –
- 4. Шейный отдел позвоночника у новорожденного
- 5. Постнатальное окостенение Слияние дуги с телом позвонка
- 6. Порядок анализа изображений позвоночника Позвоночный столб в
- 7. Позвоночный двигательный сегмент (пдс) Межпозвонковый диск Парный
- 8. Позвоночный столб в целом Изгибы в сагиттальной
- 9. Лордозированные отделы (шейный и поясничный)
- 10. Кифозированный отдел (грудной отдел позвоночника)
- 11. Отдельный позвонок
- 12. Тело позвонка Грудной отдел ребенка 8 лет МРТ поясн. отдела взрослого

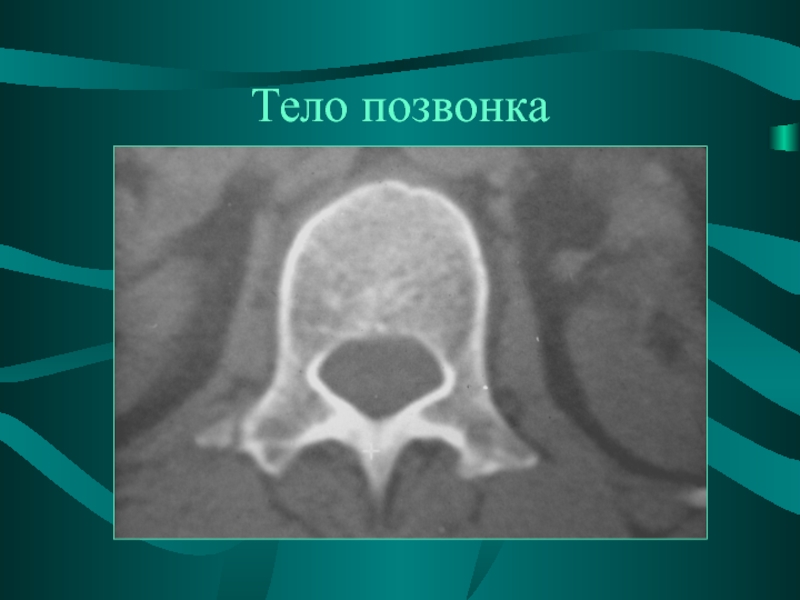

- 13. Тело позвонка
- 14. Дуга позвонка Ножки дуги (равновеликие, симметричные, с

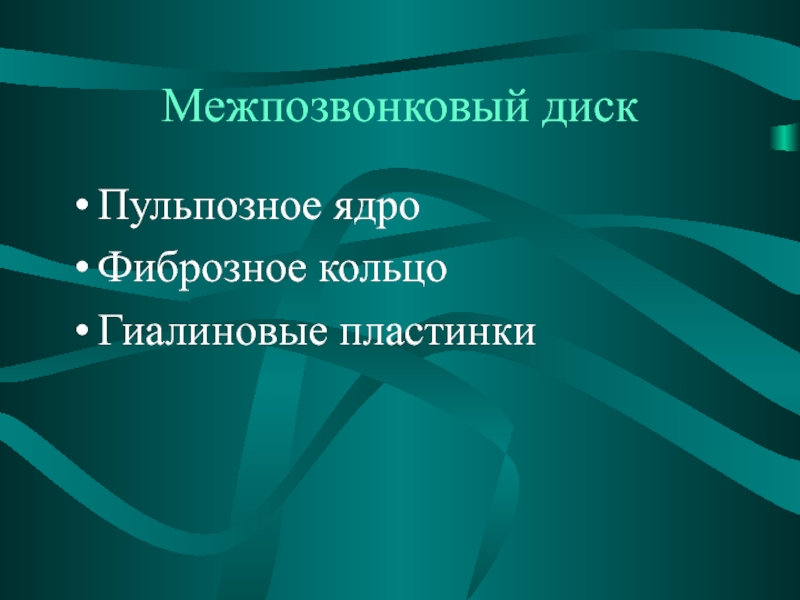

- 15. Межпозвонковый диск Пульпозное ядро Фиброзное кольцо Гиалиновые пластинки
- 16. Оценка высоты диска Нарастание высоты в каудальном
- 17. Межпозвонковый диск
- 18. Многочастные пульпозные ядра
- 19. Многочастные пульпозные ядра
- 20. Дуго-отростчатые суставы Верхний суставной отросток Нижний суставной отросток
- 21. Позвоночный двигательный сегмент
- 22. Позвоночный канал Передняя стенка: задние поверхности тел
- 23. Позвоночный канал (измерение) Абсолютное значение (КТ, МРТ,
- 24. Позвоночный канал К Т Шейный коэффициент К/Т = 1,0±0,1

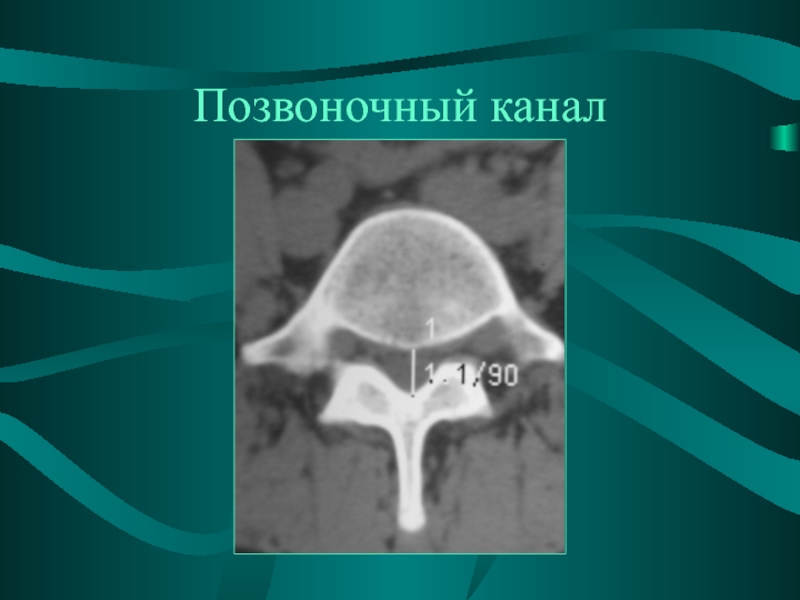

- 25. Позвоночный канал
- 26. Содержимое позвоночного канала
- 27. Содержимое позвоночного канала

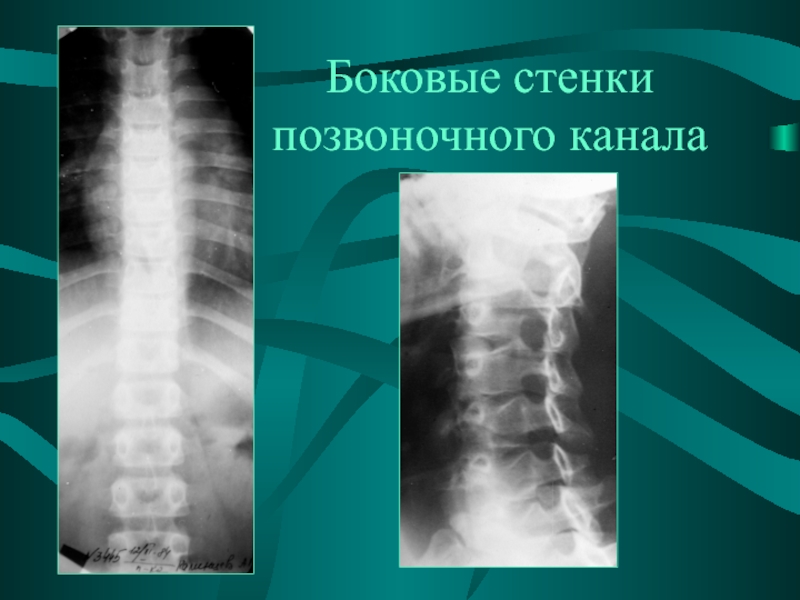

- 28. Боковые стенки позвоночного канала
- 29. Кранио-вертебральная область Линия Чемберлена (задний край твердого
- 30. Кранио-вертебральная область 1, 2 3 4 5
Эмбриональное развитие позвоночника Мезенхимальная трубка вокруг хорды (2 неделя) Первичная сегментация Пересегментация (4 неделя) Хрящевая фаза Костная фаза (8 неделя)

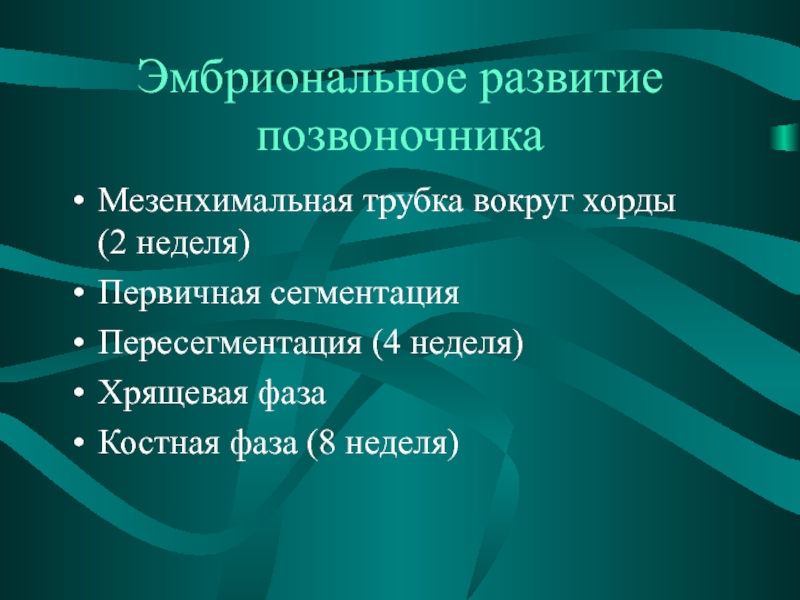

Слайд 2Эмбриональное развитие позвоночника
Мезенхимальная трубка вокруг хорды (2 неделя)
Первичная сегментация
Пересегментация (4
неделя)
Хрящевая фаза
Костная фаза (8 неделя)
Хрящевая фаза
Костная фаза (8 неделя)

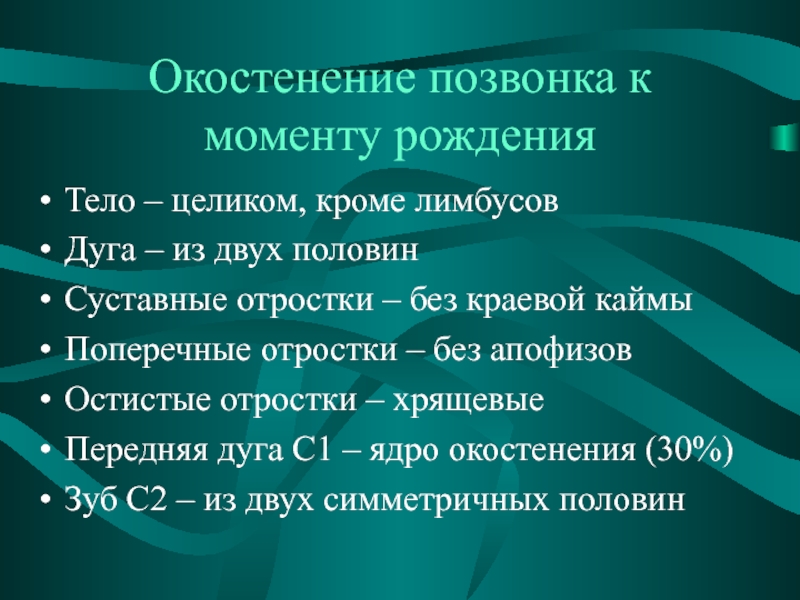

Слайд 3Окостенение позвонка к моменту рождения
Тело – целиком, кроме лимбусов
Дуга – из
двух половин
Суставные отростки – без краевой каймы
Поперечные отростки – без апофизов
Остистые отростки – хрящевые
Передняя дуга С1 – ядро окостенения (30%)
Зуб С2 – из двух симметричных половин
Суставные отростки – без краевой каймы
Поперечные отростки – без апофизов
Остистые отростки – хрящевые
Передняя дуга С1 – ядро окостенения (30%)
Зуб С2 – из двух симметричных половин

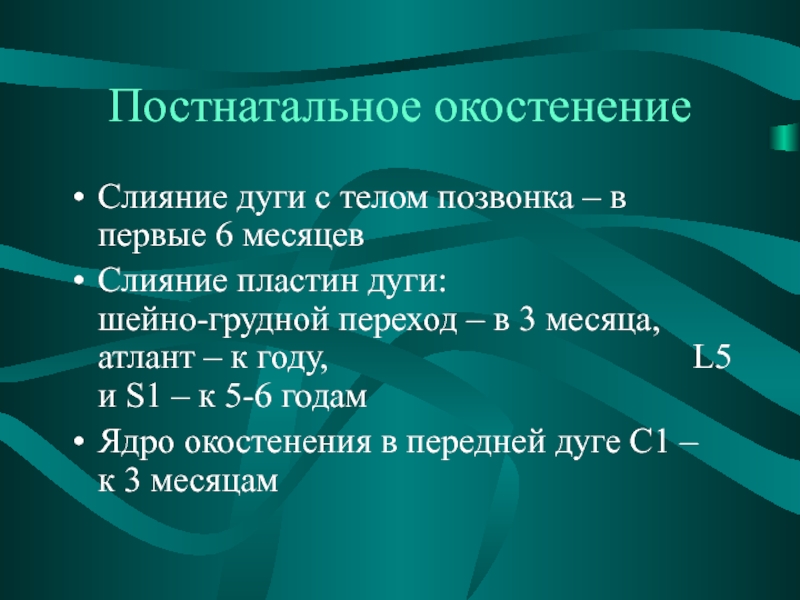

Слайд 5Постнатальное окостенение
Слияние дуги с телом позвонка – в первые 6 месяцев
Слияние
пластин дуги: шейно-грудной переход – в 3 месяца, атлант – к году, L5 и S1 – к 5-6 годам
Ядро окостенения в передней дуге С1 – к 3 месяцам
Ядро окостенения в передней дуге С1 – к 3 месяцам

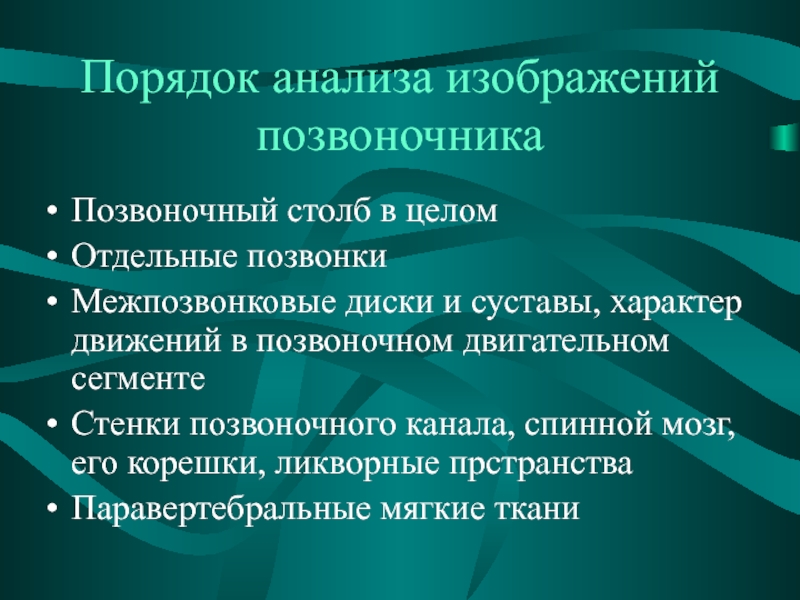

Слайд 6Порядок анализа изображений позвоночника
Позвоночный столб в целом
Отдельные позвонки
Межпозвонковые диски и суставы,
характер движений в позвоночном двигательном сегменте
Стенки позвоночного канала, спинной мозг, его корешки, ликворные прстранства
Паравертебральные мягкие ткани
Стенки позвоночного канала, спинной мозг, его корешки, ликворные прстранства
Паравертебральные мягкие ткани

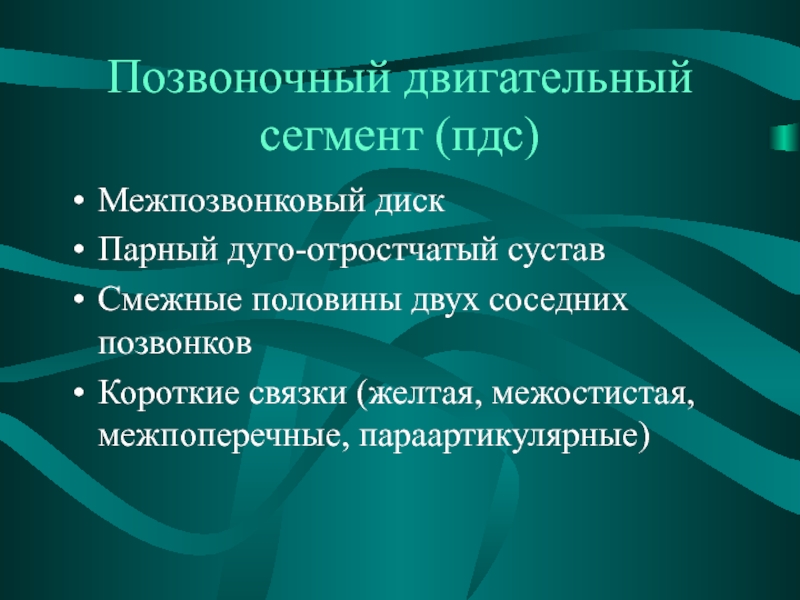

Слайд 7Позвоночный двигательный сегмент (пдс)
Межпозвонковый диск
Парный дуго-отростчатый сустав
Смежные половины двух соседних позвонков
Короткие
связки (желтая, межостистая, межпоперечные, параартикулярные)

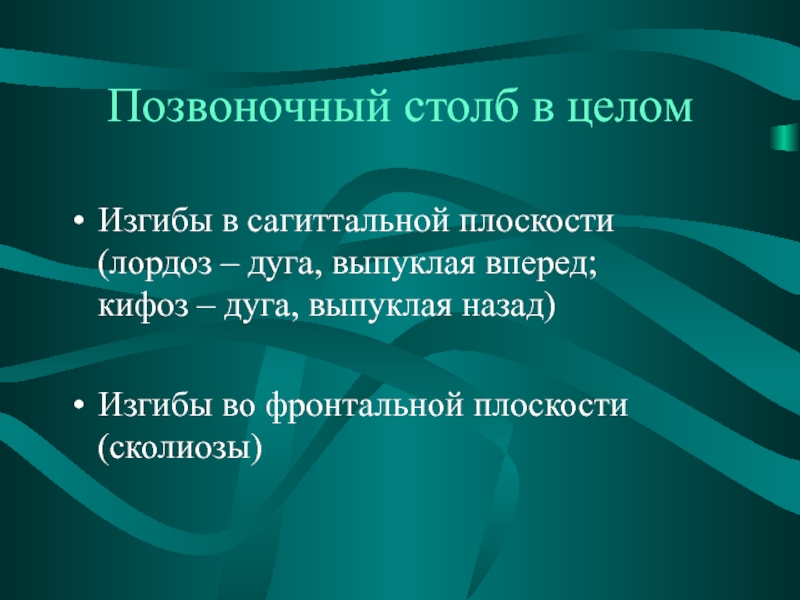

Слайд 8Позвоночный столб в целом
Изгибы в сагиттальной плоскости (лордоз – дуга, выпуклая
вперед; кифоз – дуга, выпуклая назад)
Изгибы во фронтальной плоскости (сколиозы)
Изгибы во фронтальной плоскости (сколиозы)

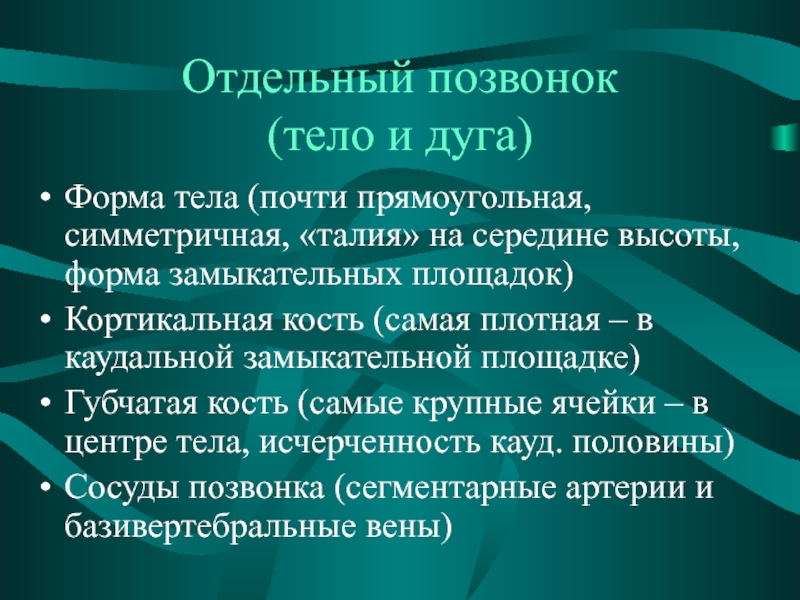

Слайд 11Отдельный позвонок (тело и
дуга)
Форма тела (почти прямоугольная, симметричная, «талия» на середине высоты, форма замыкательных площадок)
Кортикальная кость (самая плотная – в каудальной замыкательной площадке)
Губчатая кость (самые крупные ячейки – в центре тела, исчерченность кауд. половины)
Сосуды позвонка (сегментарные артерии и базивертебральные вены)

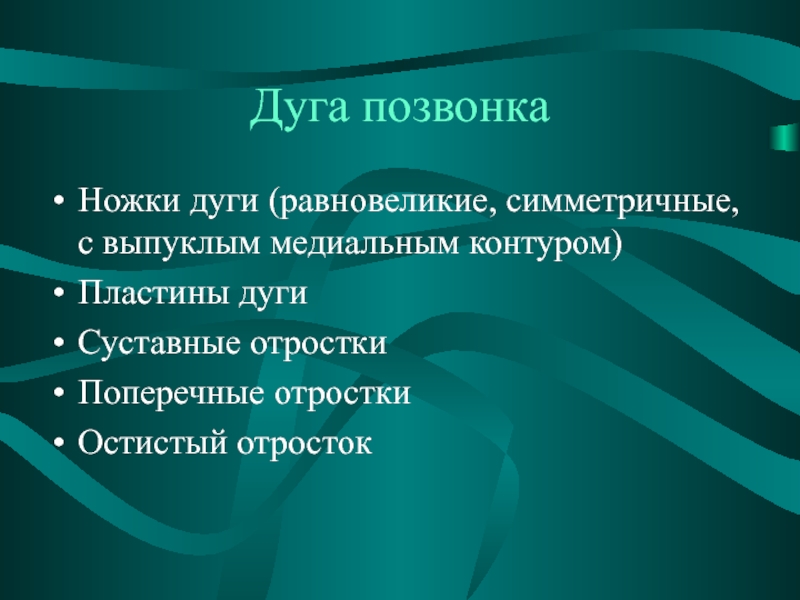

Слайд 14Дуга позвонка
Ножки дуги (равновеликие, симметричные, с выпуклым медиальным контуром)
Пластины дуги
Суставные отростки
Поперечные отростки
Остистый отросток

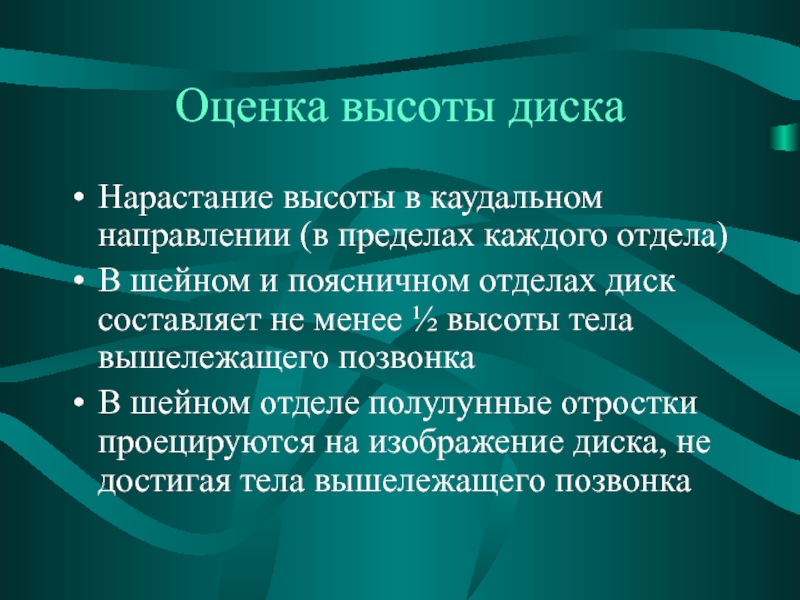

Слайд 16Оценка высоты диска
Нарастание высоты в каудальном направлении (в пределах каждого отдела)
В
шейном и поясничном отделах диск составляет не менее ½ высоты тела вышележащего позвонка
В шейном отделе полулунные отростки проецируются на изображение диска, не достигая тела вышележащего позвонка
В шейном отделе полулунные отростки проецируются на изображение диска, не достигая тела вышележащего позвонка

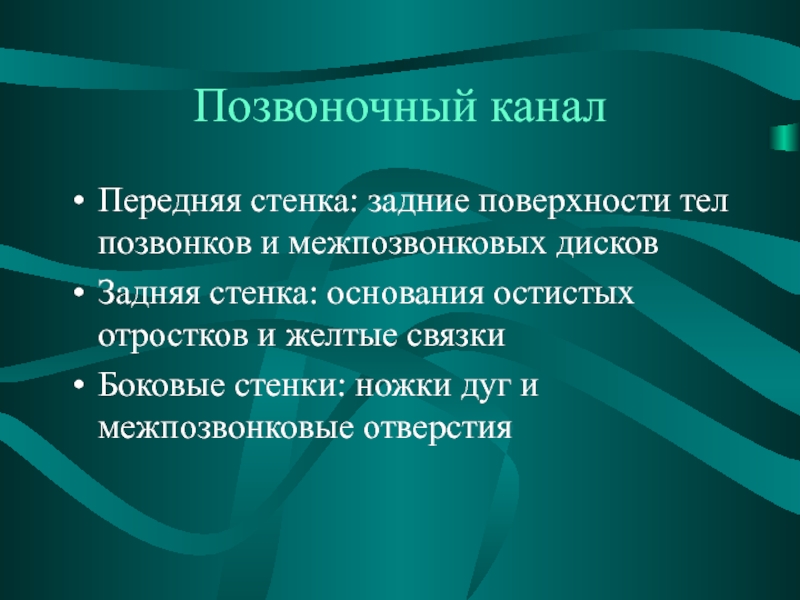

Слайд 22Позвоночный канал
Передняя стенка: задние поверхности тел позвонков и межпозвонковых дисков
Задняя стенка:
основания остистых отростков и желтые связки
Боковые стенки: ножки дуг и межпозвонковые отверстия
Боковые стенки: ножки дуг и межпозвонковые отверстия

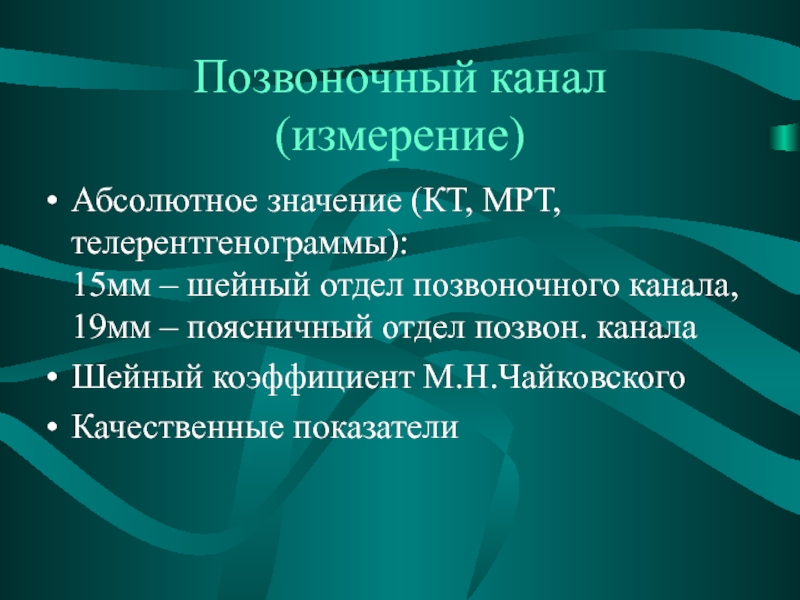

Слайд 23Позвоночный канал (измерение)
Абсолютное значение (КТ, МРТ, телерентгенограммы):
15мм – шейный отдел позвоночного канала, 19мм – поясничный отдел позвон. канала
Шейный коэффициент М.Н.Чайковского
Качественные показатели
Шейный коэффициент М.Н.Чайковского
Качественные показатели
Слайд 29Кранио-вертебральная область
Линия Чемберлена (задний край твердого нёба – задний край б.з.о.)
Линия
Мак-Грегора (задний край твердого нёба – самая низкая точка задней черепной ямки)
Линия Тибо – Вакенгейма (линия ската)
Линия Проузетта (назион – инион)
Линия верхнего края пирамид
Линия Тибо – Вакенгейма (линия ската)
Линия Проузетта (назион – инион)
Линия верхнего края пирамид
