Фронтальная ТРГ презентация
Содержание
- 1. Фронтальная ТРГ
- 2. Диагностика костей черепа при использовании Фронтальной ТРГ
- 3. Бродбент в 30-х годах 20 века
- 4. Основные параметры
- 5. ПРЯМАЯ ТРГ – определение ширины верхней и
- 7. Полученные параметры J-J 84 мм - расстояние
- 8. СИММЕТРИЯ ПРАВОЙ И ЛЕВОЙ СТОРОН Симметрия правой
- 9. Межчелюстные параметры Зубоальвеолярная компенсация Симметрия правой и
- 10. 1. Симметрия правой и левой частей костей
- 12. Полученные параметры ┴So на MRS справа

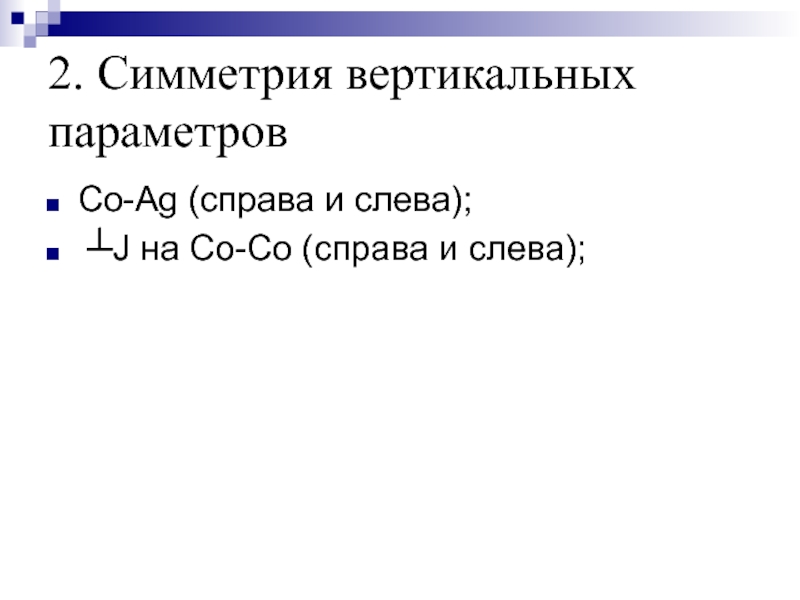

- 13. 2. Симметрия вертикальных параметров Сo-Ag (справа и
- 15. Полученные параметры Сo-Ag справа – 107мм; слева

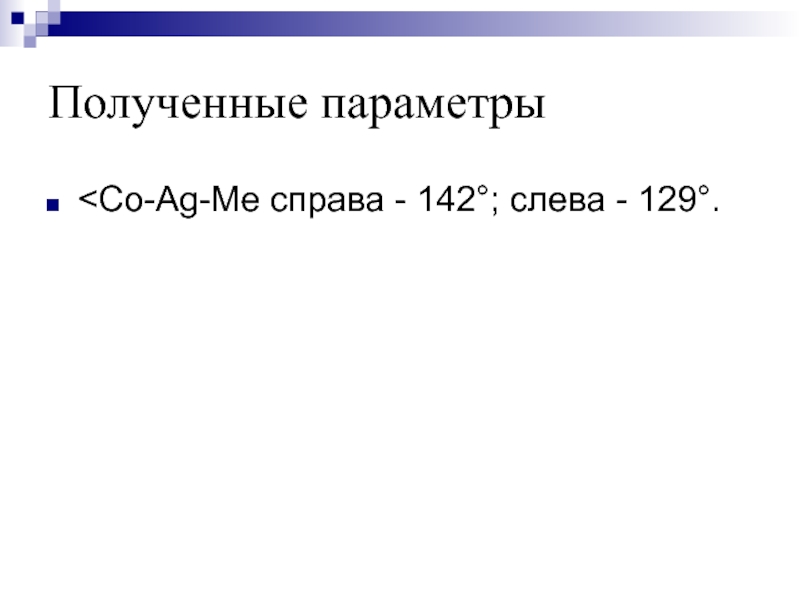

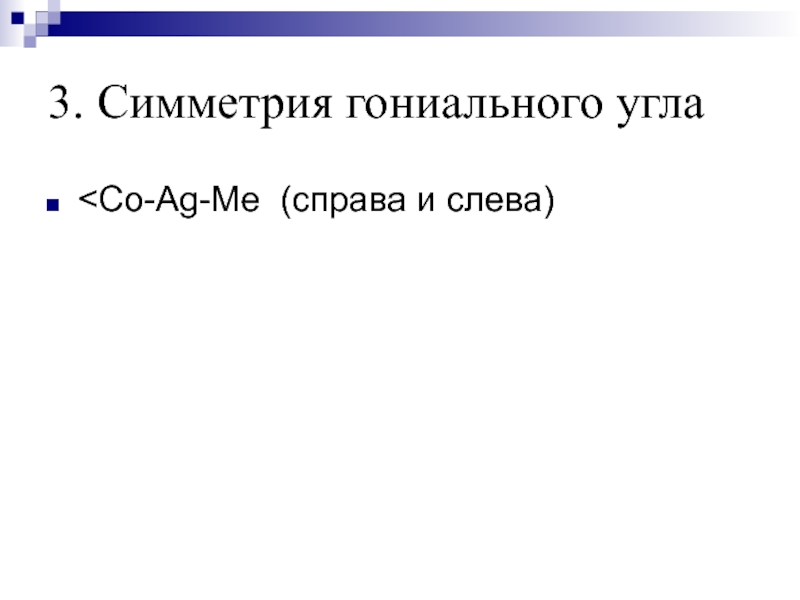

- 16. 3. Симметрия гониального угла
- 18. Полученные параметры

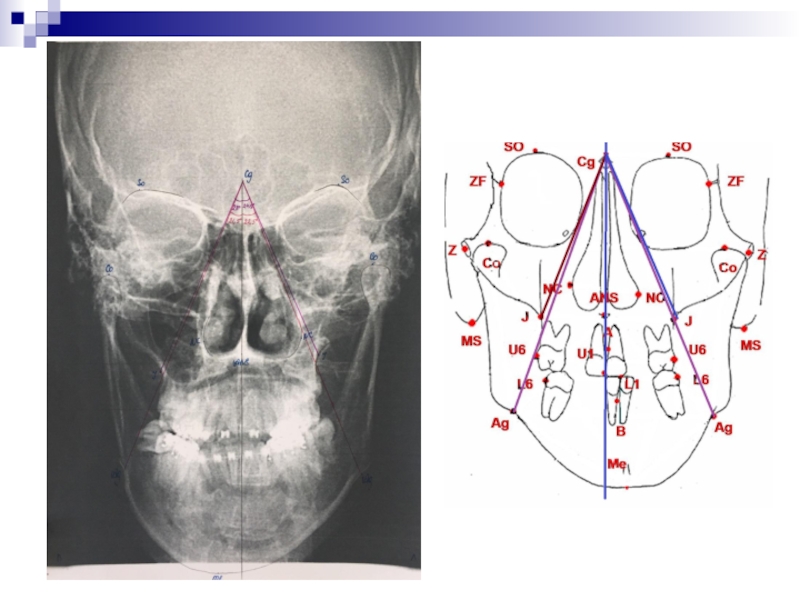

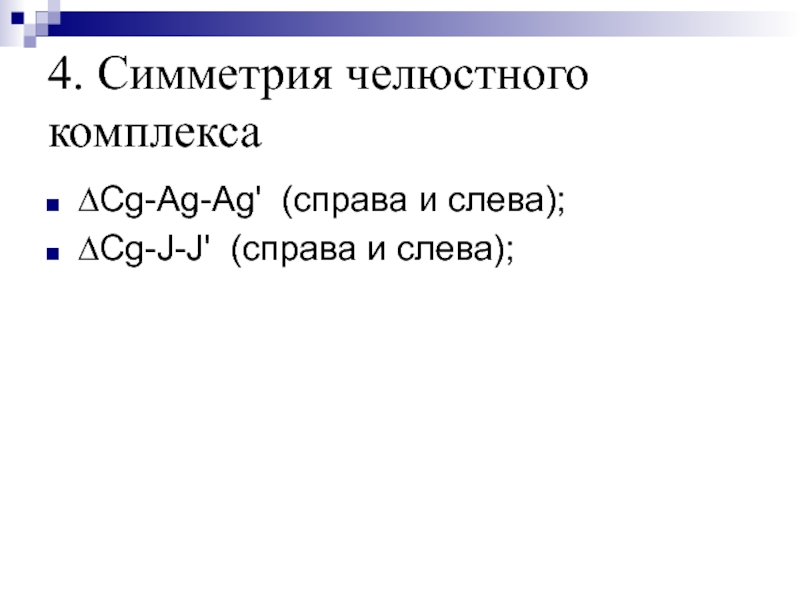

- 19. 4. Симметрия челюстного комплекса ∆Cg-Ag-Ag' (справа и слева); ∆Cg-J-J' (справа и слева);
- 21. Полученные параметры ∆Cg-Ag-Ag' справа – 21,5°;
- 22. Отклонение от нормы с 1 по 4
- 23. 5. Ротации плоскостей черепа.
- 25. Полученные параметры
- 26. 6. Трансверсальное смещения челюстных костей < Cg-B
- 28. Полученные параметры < Cg-B / ┴ZF-ZF справа

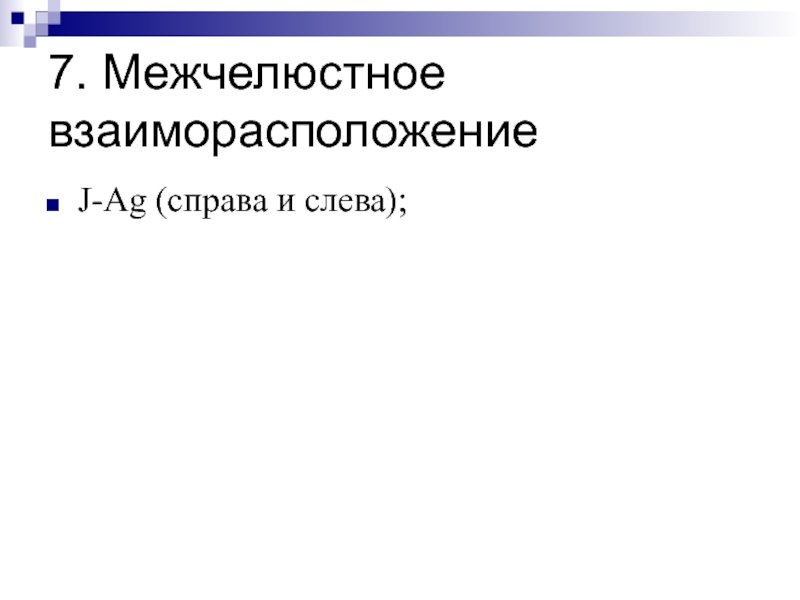

- 29. 7. Межчелюстное взаиморасположение J-Ag (справа и слева);
- 31. Полученные параметры J-Ag справа – 56мм; слева – 69 мм.
- 32. Изменение с 5 по 7 группу показателей отмечает трансверсальный суставной компонент
- 33. 8. Зубоальвеолярная компенсация ┴OcL – J-J (справа и слева); U1-ANS; L1-Me;
- 35. Полученные параметры ┴OcL – J-J справа –
- 36. 9. Симметрия правой и левой частей зубных
- 38. Полученные параметры U6-MRS справа – 33мм ;

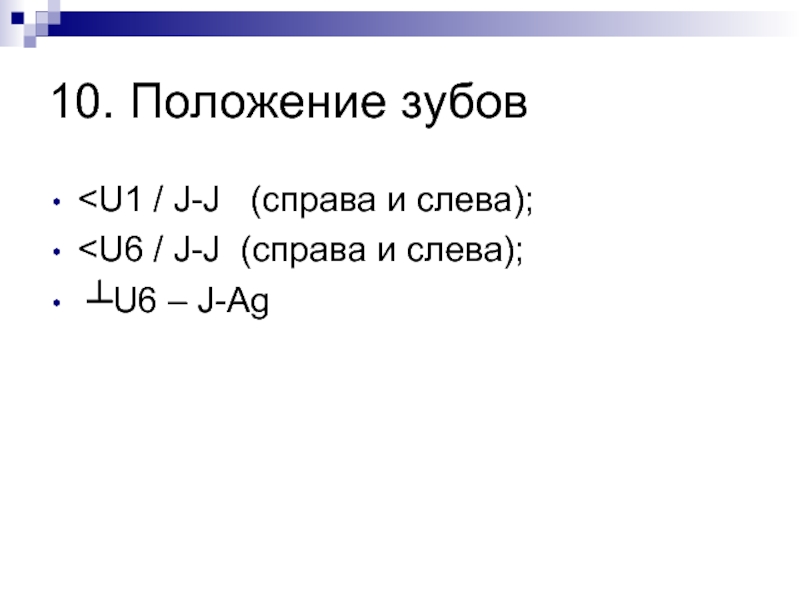

- 39. 10. Положение зубов

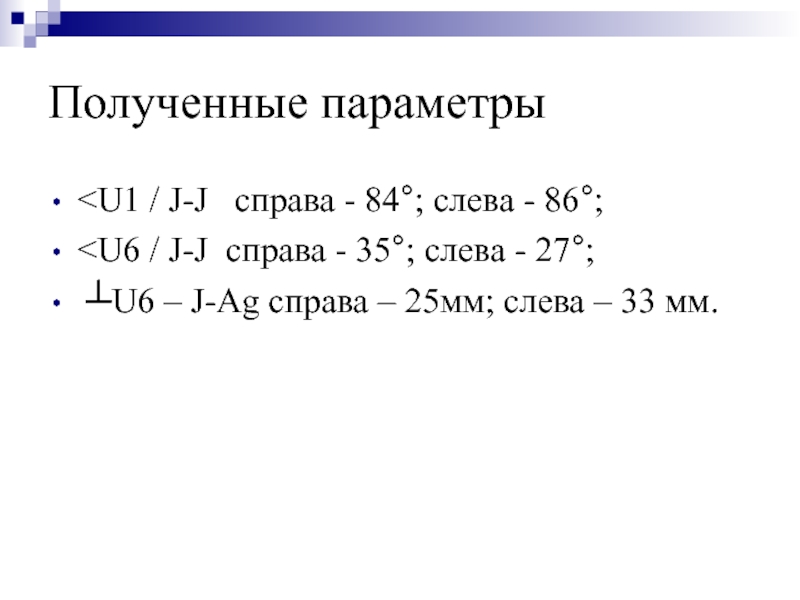

- 41. Полученные параметры

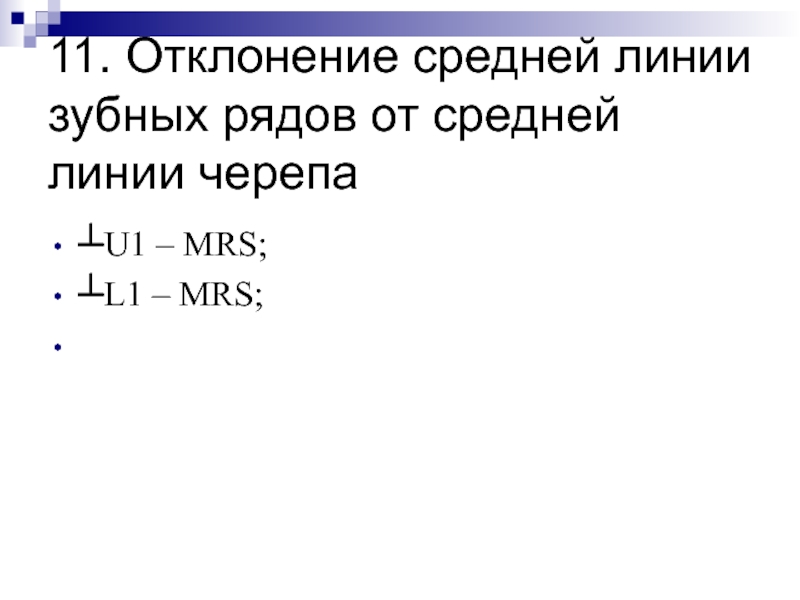

- 42. 11. Отклонение средней линии зубных рядов от
- 44. Полученные параметры ┴U1 – MRS 1 мм; ┴L1 – MRS-0,5 мм.
- 45. 12. Положение окклюзионной плоскости
- 47. Полученные параметры
- 48. Отклонение от нормы с 8 по 12
- 49. Анализ: гнатические изменения челюстей в трансверсальном направлении;
- 51. Возрастные нормы ширины верхней и нижней челюстей Роки Маунтин.
- 53. Спасибо за внимание!
Диагностика костей черепа при использовании Фронтальной ТРГ выявляет несоответствия ширины верхней и нижней челюстей и показывает степень тяжести данного несоответствия.
Слайд 2Диагностика костей черепа при использовании Фронтальной ТРГ выявляет несоответствия ширины верхней
и нижней челюстей и показывает степень тяжести данного несоответствия.
Слайд 3 Бродбент в 30-х годах 20 века изобрел латеральные и фронтальные
цефалограммы, которые вскоре стали золотым стандартом ортодонтической диагностики саггитальных и вертикальных размеров кости.
Ванарсдалл использовал фронтальные ТРГ для диагностики ширины верхней и нижней челюстей, основываясь на точках черепа и нормах, выработанных Рикеттсом.
Ванарсдалл использовал фронтальные ТРГ для диагностики ширины верхней и нижней челюстей, основываясь на точках черепа и нормах, выработанных Рикеттсом.

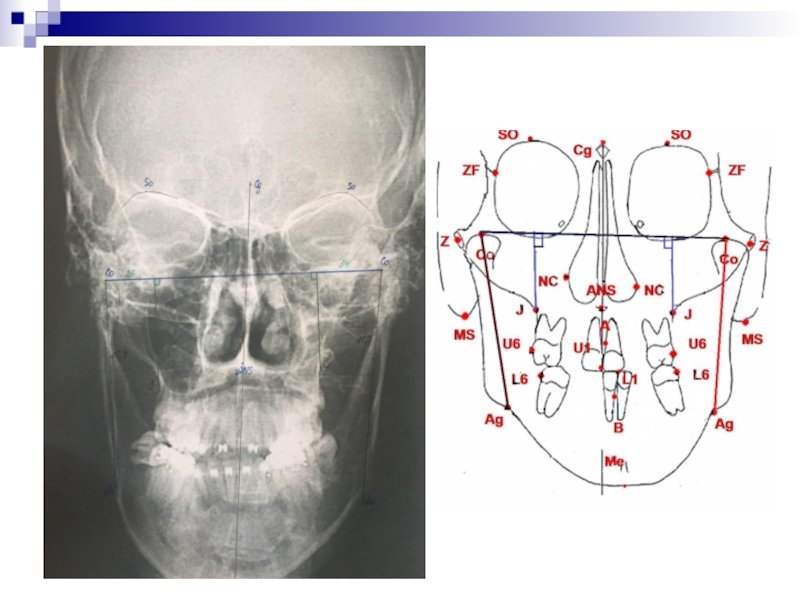

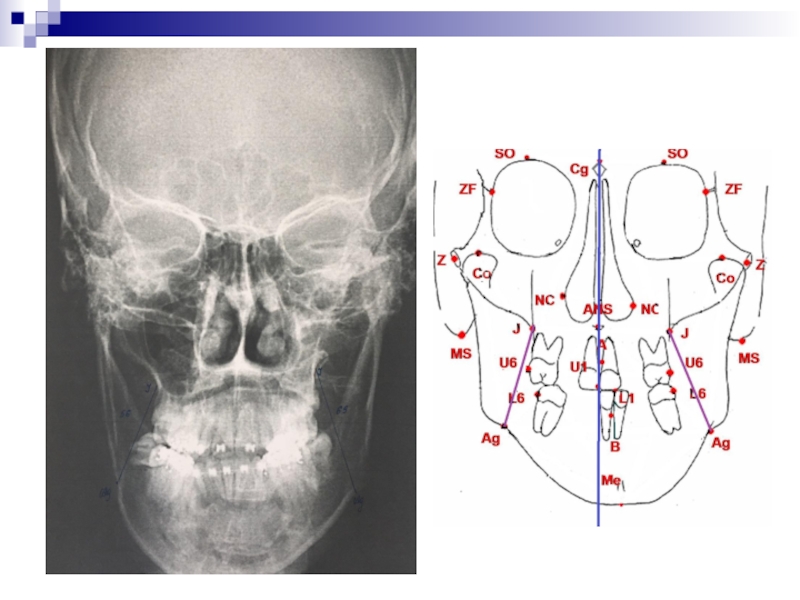

Слайд 5ПРЯМАЯ ТРГ – определение ширины верхней и нижней челюстей
J-J (Мх-Мх) :
расстояние между левым и правым J (в мм) является шириной верхней челюсти.
Ag-Ag: расстояние между правым и левым Ag (мм) является шириной кости нижней челюсти.
Ag-Ag: расстояние между правым и левым Ag (мм) является шириной кости нижней челюсти.

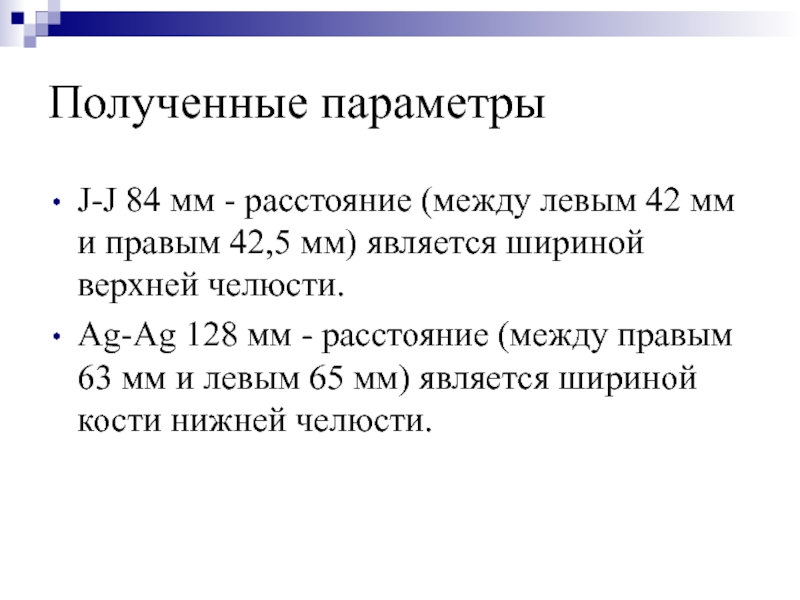

Слайд 7Полученные параметры
J-J 84 мм - расстояние (между левым 42 мм и
правым 42,5 мм) является шириной верхней челюсти.
Ag-Ag 128 мм - расстояние (между правым 63 мм и левым 65 мм) является шириной кости нижней челюсти.
Ag-Ag 128 мм - расстояние (между правым 63 мм и левым 65 мм) является шириной кости нижней челюсти.
Слайд 8СИММЕТРИЯ ПРАВОЙ И ЛЕВОЙ СТОРОН
Симметрия правой и лево частей костей черепа
Симметрия вертикальных параметров
Симметрия гониального угла
Симметрия челюстного комплекса
Ротации плоскостей черепа
Трансверзальные смещения челюстных костей
Слайд 9Межчелюстные параметры
Зубоальвеолярная компенсация
Симметрия правой и левой частей зубных рядов
Положение зубов
Отклонение от
средней линии
Положение окклюзионной плоскости
Положение окклюзионной плоскости
Слайд 101. Симметрия правой и левой частей костей черепа
┴So на MRS (справа
и слева);
┴Сo на MRS (справа и слева);
┴NC на MRS (справа и слева);
┴J на MRS (справа и слева);
┴Ag на MRS (справа и слева);
┴Сo на MRS (справа и слева);
┴NC на MRS (справа и слева);
┴J на MRS (справа и слева);
┴Ag на MRS (справа и слева);

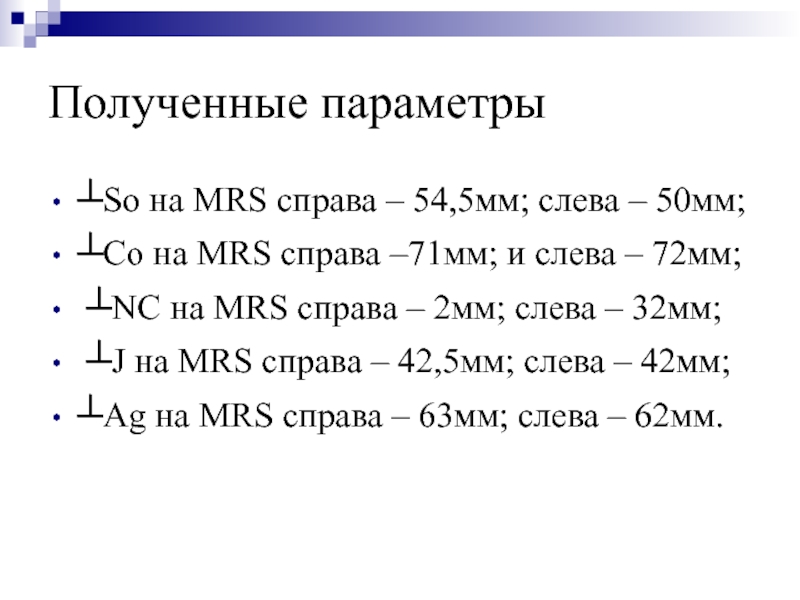

Слайд 12Полученные параметры
┴So на MRS справа – 54,5мм; слева – 50мм;
┴Сo на MRS справа –71мм; и слева – 72мм;
┴NC на MRS справа – 2мм; слева – 32мм;
┴J на MRS справа – 42,5мм; слева – 42мм;
┴Ag на MRS справа – 63мм; слева – 62мм.
Слайд 15Полученные параметры
Сo-Ag справа – 107мм; слева – 117мм;
┴J на Co-Co
справа – 26мм; слева – 34мм.
Слайд 21Полученные параметры
∆Cg-Ag-Ag' справа – 21,5°; слева – 22,5°;
∆Cg-J-J' справа
- 23°; слева – 24,5°.

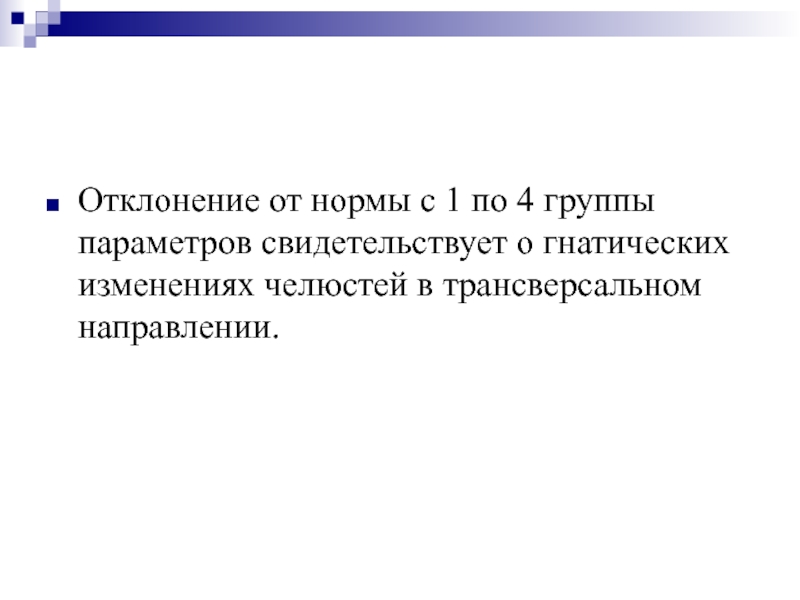

Слайд 22Отклонение от нормы с 1 по 4 группы параметров свидетельствует о
гнатических изменениях челюстей в трансверсальном направлении.
Слайд 28Полученные параметры
< Cg-B / ┴ZF-ZF справа - 85°; слева-95°;
< Cg-ANS /
┴ZF-ZF справа - 90°; слева - 90°.
Слайд 35Полученные параметры
┴OcL – J-J справа – 35мм; слева – 41мм;
U1-ANS –
1мм; L1-Me 68мм.
Полученные параметры

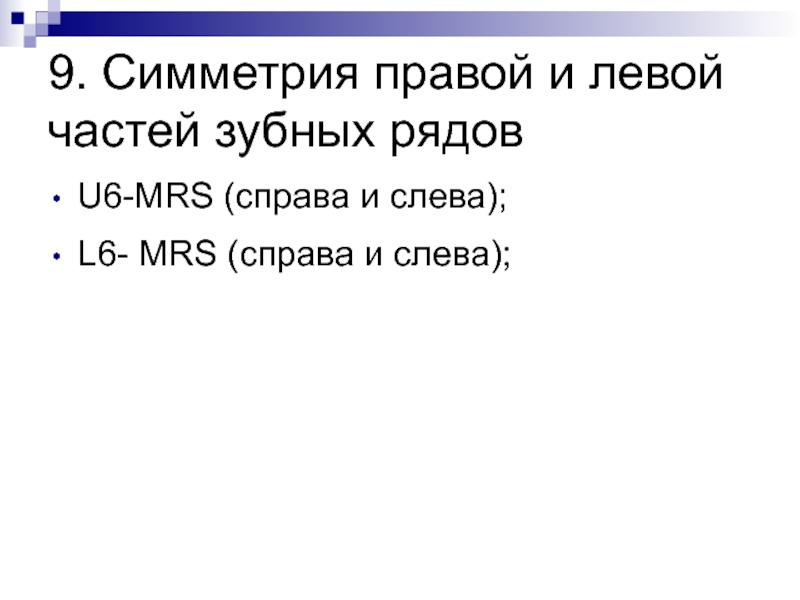

Слайд 369. Симметрия правой и левой частей зубных рядов
U6-MRS (справа и слева);
L6- MRS (справа и слева);
Слайд 38Полученные параметры
U6-MRS справа – 33мм ; слева – 32мм;
L6- MRS
справа – 39мм ; слева – 36мм.

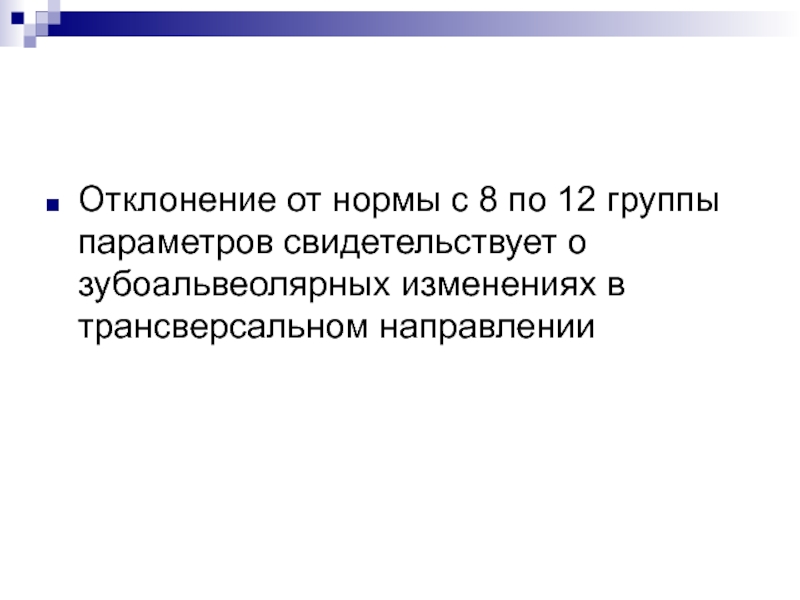

Слайд 48Отклонение от нормы с 8 по 12 группы параметров свидетельствует о
зубоальвеолярных изменениях в трансверсальном направлении
Слайд 49Анализ:
гнатические изменения челюстей в трансверсальном направлении;
трансверсальный суставной компонент;
зубоальвеолярные изменения в
трансверсальном направлении.
