Знакомство с серией микроконтроллеров STM32. Обработка звука с помощью микроконтроллера презентация

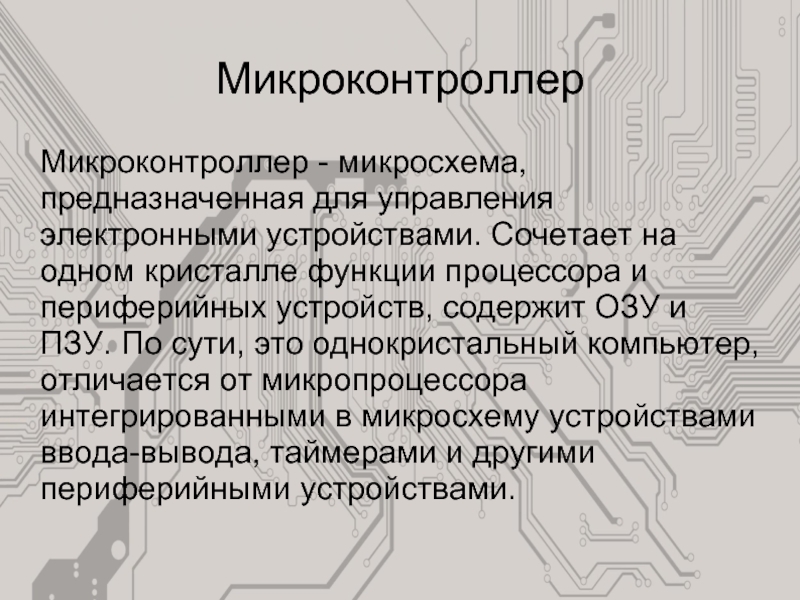

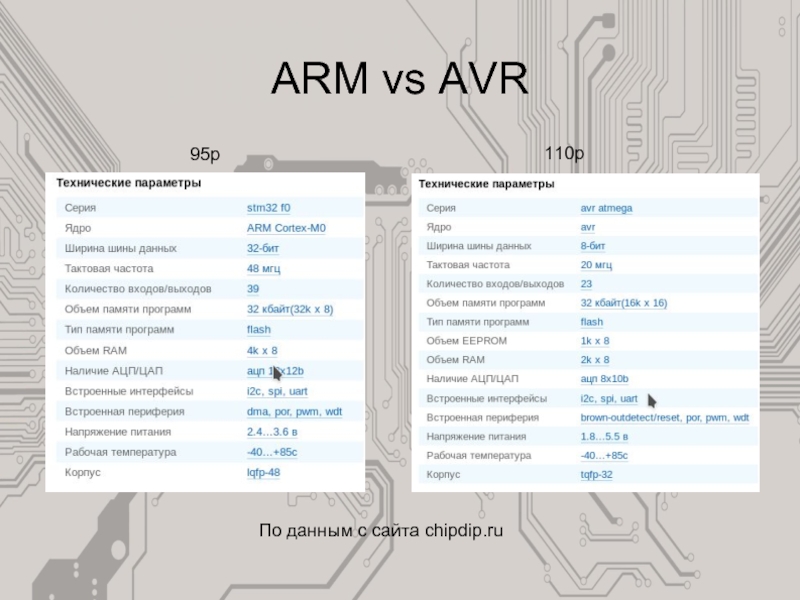

кристалле функции процессора и периферийных устройств, содержит ОЗУ и ПЗУ. По сути, это однокристальный компьютер, отличается от микропроцессора интегрированными в микросхему устройствами ввода-вывода, таймерами и другими периферийными устройствами.

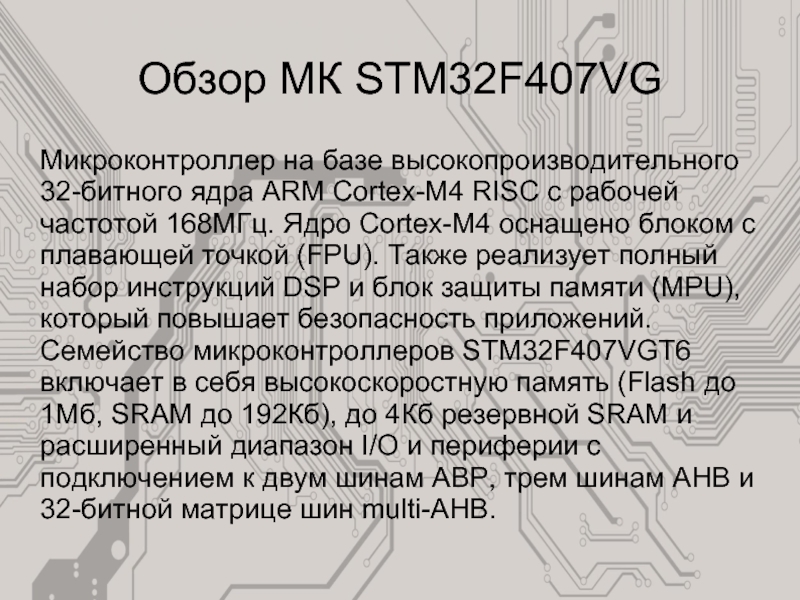

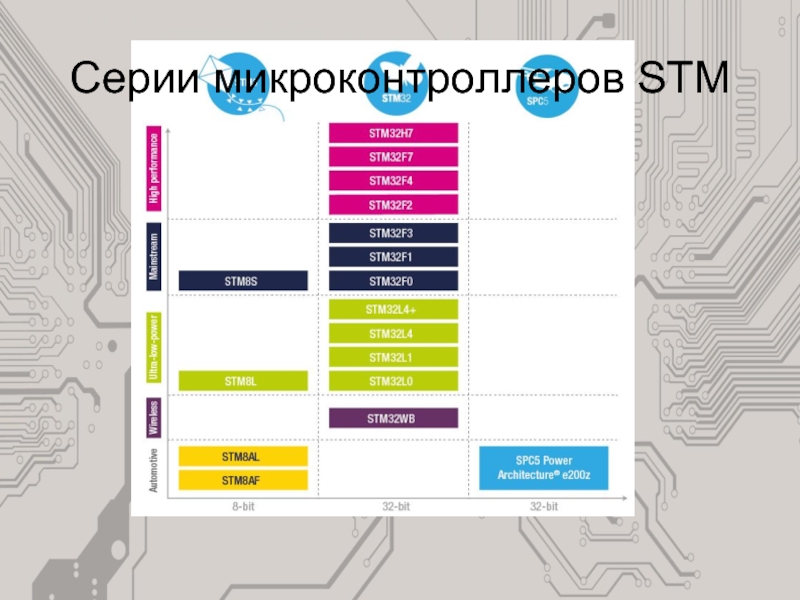

RISC с рабочей частотой 168МГц. Ядро Cortex-M4 оснащено блоком с плавающей точкой (FPU). Также реализует полный набор инструкций DSP и блок защиты памяти (MPU), который повышает безопасность приложений. Семейство микроконтроллеров STM32F407VGT6 включает в себя высокоскоростную память (Flash до 1Мб, SRAM до 192Кб), до 4Кб резервной SRAM и расширенный диапазон I/O и периферии с подключением к двум шинам ABP, трем шинам AHB и 32-битной матрице шин multi-AHB.

SRAM, PSRAM, NOR и NAND.
• Параллельный интерфейс ЖКД, 8080/6800 режимов
• Кварцевый генератор 4МГц - 26МГц
• Внутренний RC-генератор 16МГц (1% точность)
• Генератор 32кГц для RTC с калибровкой
• Внутренний RC-генератор с калибровкой
• Режимы: сон, стоп и режим ожидания
• Автономное питание VBAT для RTC, 20х32-бита резерв
• 3 АЦП 12 бит, 2.4Мвыборок/с

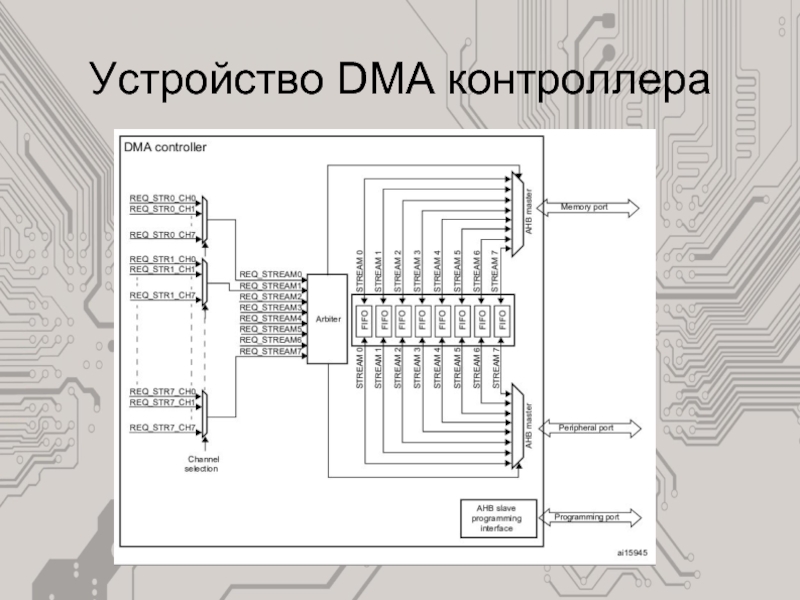

поддержкой FIFO и пакетного обращения

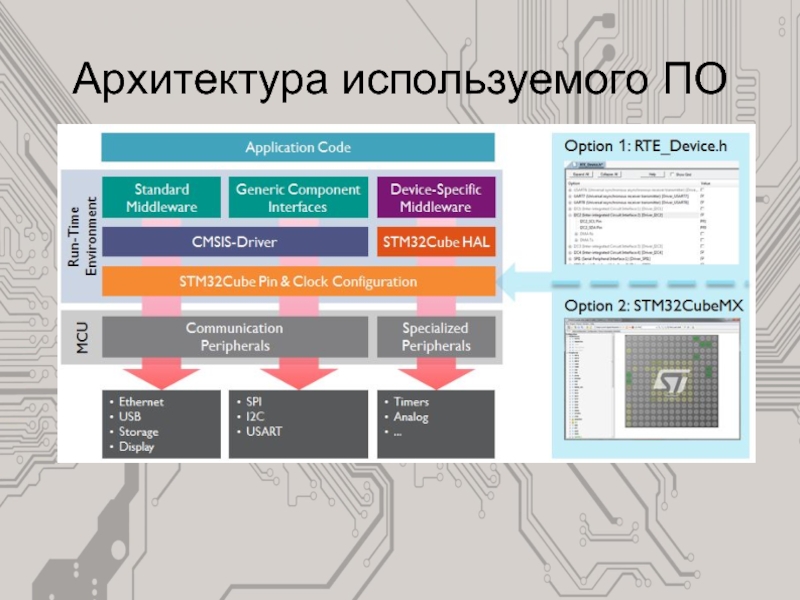

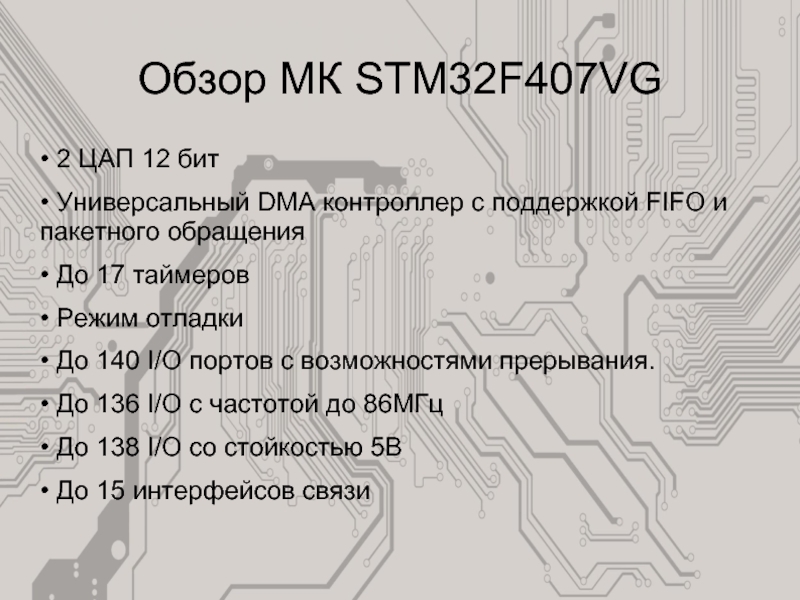

• До 17 таймеров
• Режим отладки
• До 140 I/O портов с возможностями прерывания.
• До 136 I/O с частотой до 86МГц
• До 138 I/O со стойкостью 5В
• До 15 интерфейсов связи

внешнему триггеру

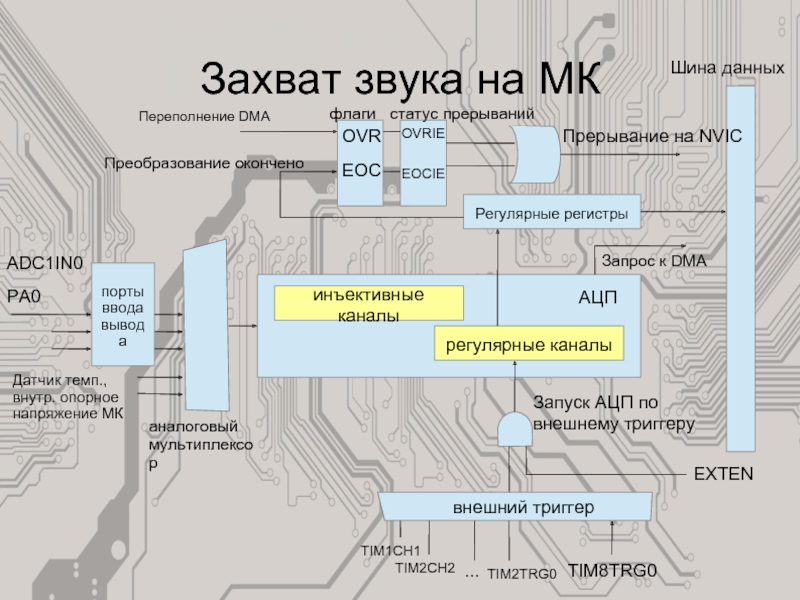

EXTEN

внешний триггер

TIM1CH1

TIM2CH2

TIM2TRG0

...

TIM8TRG0

Шина данных

Регулярные регистры

инъективные каналы

Запрос к DMA

флаги

статус прерываний

Переполнение DMA

OVR

EOC

OVRIE

EOCIE

Прерывание на NVIC

Преобразование окончено
