Замер динамического уровня в скважине при выводе на режим презентация

выводе на режим

«Замер динамического уровня при выводе на режим»

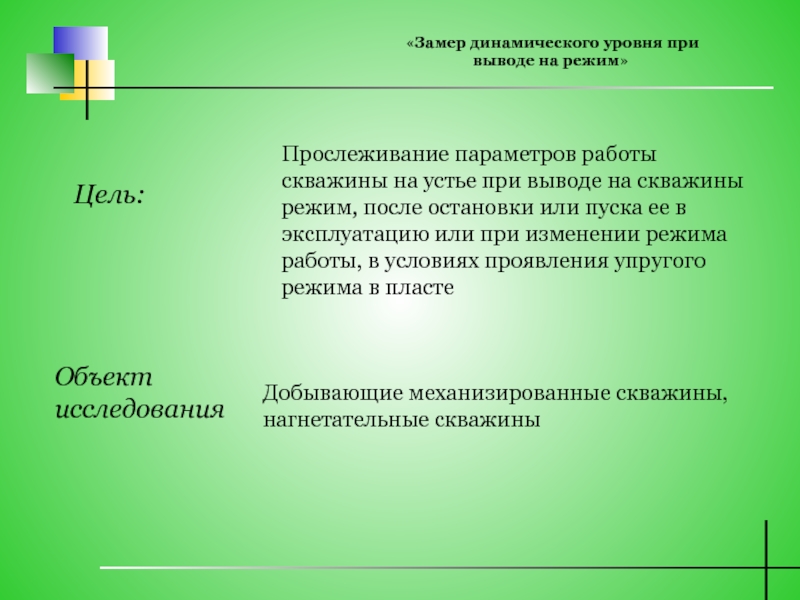

после остановки или пуска ее в эксплуатацию или при изменении режима работы, в условиях проявления упругого режима в пласте

Цель:

Объект исследования

Добывающие механизированные скважины, нагнетательные скважины

«Замер динамического уровня при выводе на режим»

прослеживании изменения уровня
жидкости в затрубном пространстве скважин при
запуске УЭЦН на режим с целью осуществления

Заключается:

Цель:

постоянный контроль за темпом отбора жидкости
из затрубного пространства и притоком из пласта,
Контроль за работой глубинно-насосного оборудования

Оборудование,
приборы:

уровнемеры серии «СУДОС»

«Замер динамического уровня при выводе на режим»

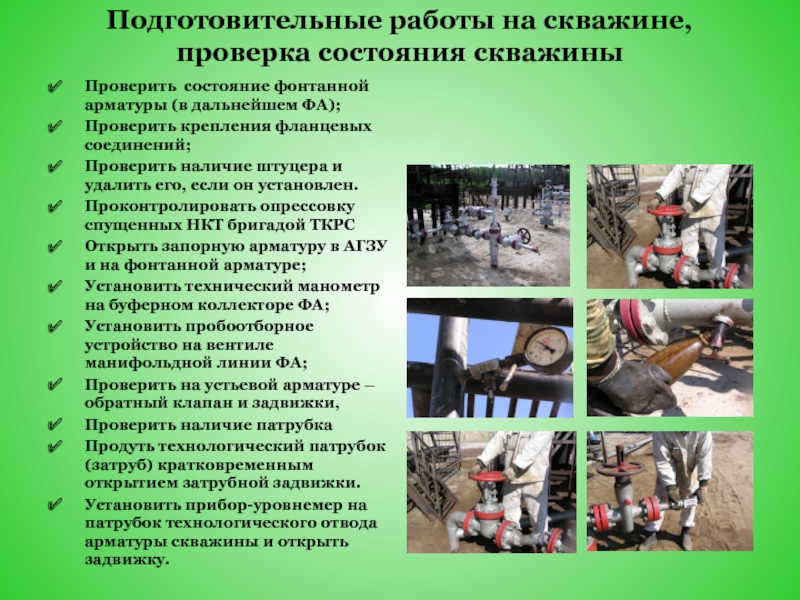

дальнейшем ФА);
Проверить крепления фланцевых соединений;
Проверить наличие штуцера и удалить его, если он установлен.
Проконтролировать опрессовку спущенных НКТ бригадой ТКРС
Открыть запорную арматуру в АГЗУ и на фонтанной арматуре;
Установить технический манометр на буферном коллекторе ФА;
Установить пробоотборное устройство на вентиле манифольдной линии ФА;
Проверить на устьевой арматуре – обратный клапан и задвижки,
Проверить наличие патрубка
Продуть технологический патрубок (затруб) кратковременным открытием затрубной задвижки.
Установить прибор-уровнемер на патрубок технологического отвода арматуры скважины и открыть задвижку.

«Замер динамического уровня при выводе на режим»

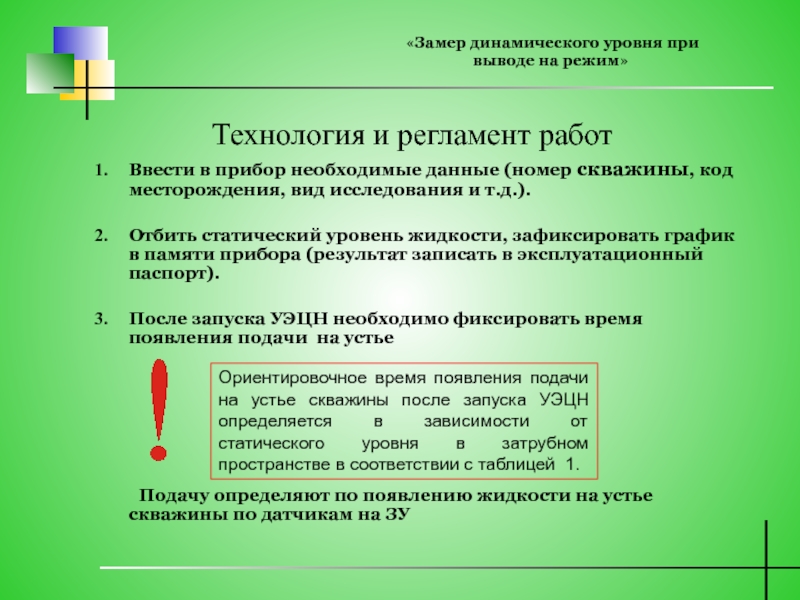

месторождения, вид исследования и т.д.).

Отбить статический уровень жидкости, зафиксировать график в памяти прибора (результат записать в эксплуатационный паспорт).

После запуска УЭЦН необходимо фиксировать время появления подачи на устье






Подачу определяют по появлению жидкости на устье скважины по датчикам на ЗУ

Ориентировочное время появления подачи на устье скважины после запуска УЭЦН определяется в зависимости от статического уровня в затрубном пространстве в соответствии с таблицей 1.

«Замер динамического уровня при выводе на режим»

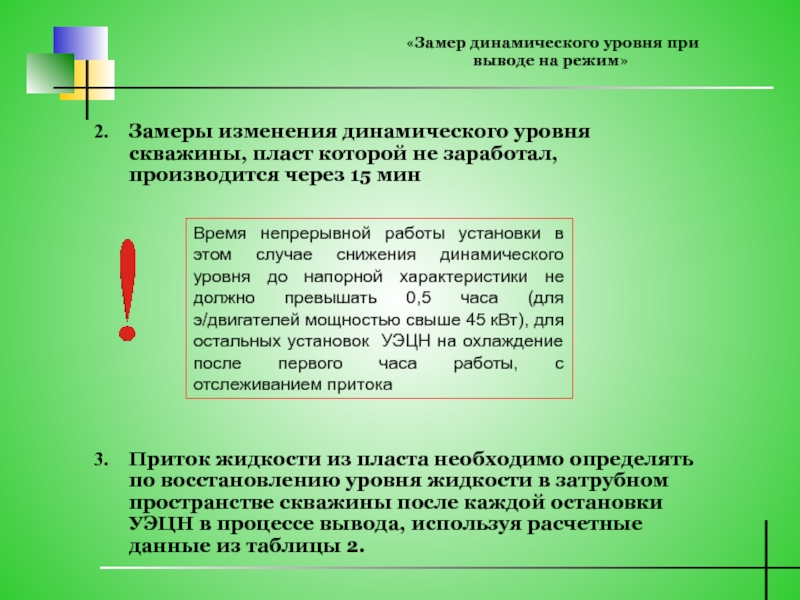

15 мин

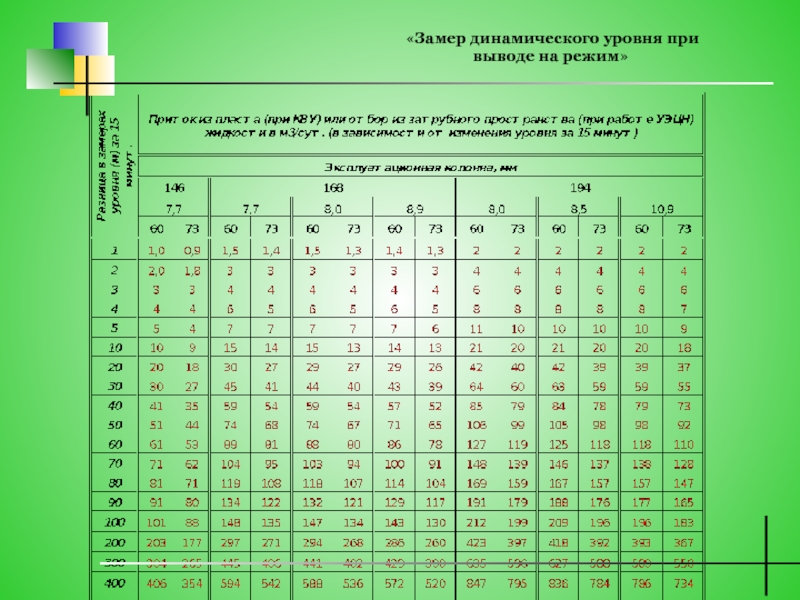

Приток жидкости из пласта необходимо определять по восстановлению уровня жидкости в затрубном пространстве скважины после каждой остановки УЭЦН в процессе вывода, используя расчетные данные из таблицы 2.

Время непрерывной работы установки в этом случае снижения динамического уровня до напорной характеристики не должно превышать 0,5 часа (для э/двигателей мощностью свыше 45 кВт), для остальных установок УЭЦН на охлаждение после первого часа работы, с отслеживанием притока

«Замер динамического уровня при выводе на режим»

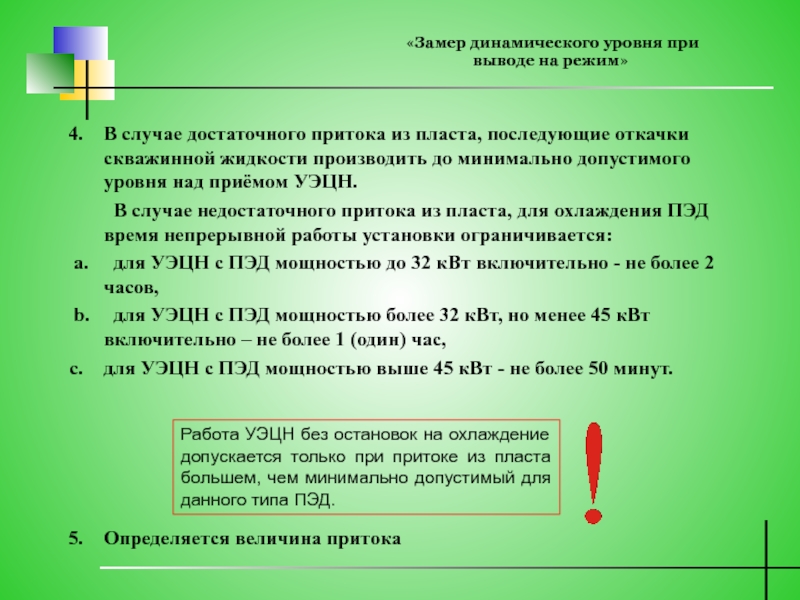

до минимально допустимого уровня над приёмом УЭЦН.
В случае недостаточного притока из пласта, для охлаждения ПЭД время непрерывной работы установки ограничивается:
a. для УЭЦН с ПЭД мощностью до 32 кВт включительно - не более 2 часов,
b. для УЭЦН с ПЭД мощностью более 32 кВт, но менее 45 кВт включительно – не более 1 (один) час,
для УЭЦН с ПЭД мощностью выше 45 кВт - не более 50 минут.





Определяется величина притока

Работа УЭЦН без остановок на охлаждение допускается только при притоке из пласта большем, чем минимально допустимый для данного типа ПЭД.

«Замер динамического уровня при выводе на режим»

ч до минимально допустимого уровня над приёмом УЭЦН.
Данные замеров уровня, давления, тока и изменения частоты заносить в выводную карту

«Замер динамического уровня при выводе на режим»

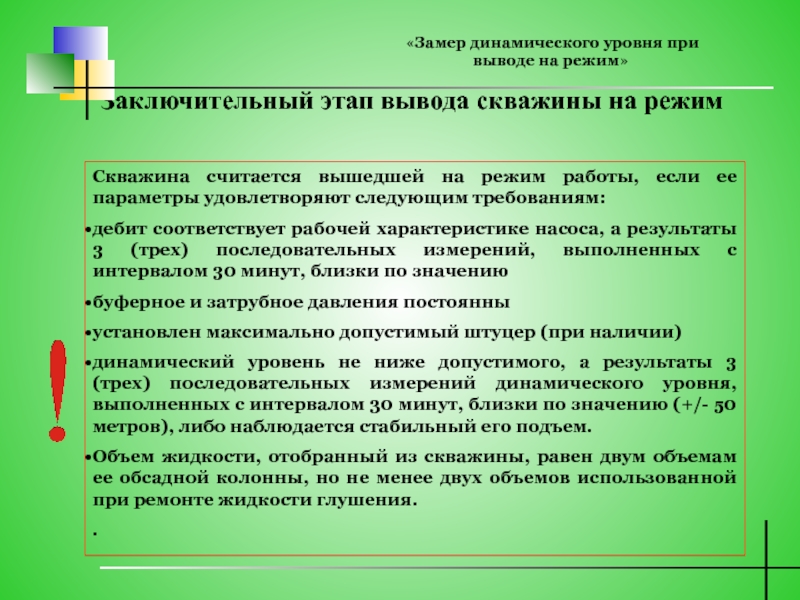

если ее параметры удовлетворяют следующим требованиям:
дебит соответствует рабочей характеристике насоса, а результаты 3 (трех) последовательных измерений, выполненных с интервалом 30 минут, близки по значению
буферное и затрубное давления постоянны
установлен максимально допустимый штуцер (при наличии)
динамический уровень не ниже допустимого, а результаты 3 (трех) последовательных измерений динамического уровня, выполненных с интервалом 30 минут, близки по значению (+/- 50 метров), либо наблюдается стабильный его подъем.
Объем жидкости, отобранный из скважины, равен двум объемам ее обсадной колонны, но не менее двух объемов использованной при ремонте жидкости глушения.
.
