Закон Ома для участка цепи. презентация
Содержание
- 1. Закон Ома для участка цепи.
- 2. 1827 г. Георг Ом. Схема опыта
- 3. График зависимости силы тока от напряжения Сила
- 4. Закон Ома для участка цепи
- 5. Закон Ома для участка цепи Магический треугольник: I=U/R R=U/I U=IR
- 6. Электрическое сопротивление R 1 Ом = 1
- 7. От чего зависит сопротивление? ρал = 2,8·10-8
- 8. Природа электрического сопротивления столкновение свободных ионов с
- 9. Природа электрического сопротивления металлов Движение электронов напоминает
- 10. Как формулируется закон Ома? От
- 11. задачи Определите длину нихромовой проволоки сечением 0,2
- 12. У какого проводника сопротивление больше?
- 13. Ученик заменил перегоревшую медную спираль на стальную

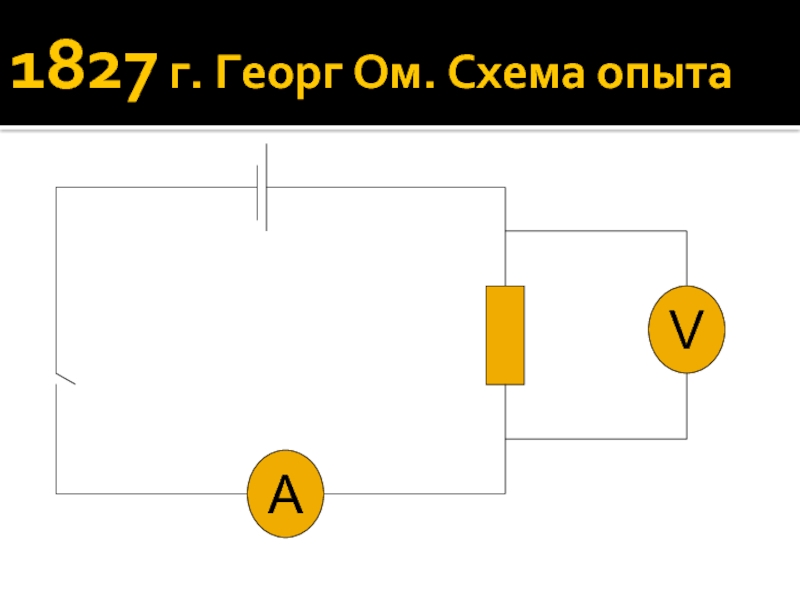

1827 г. Георг Ом. Схема опыта

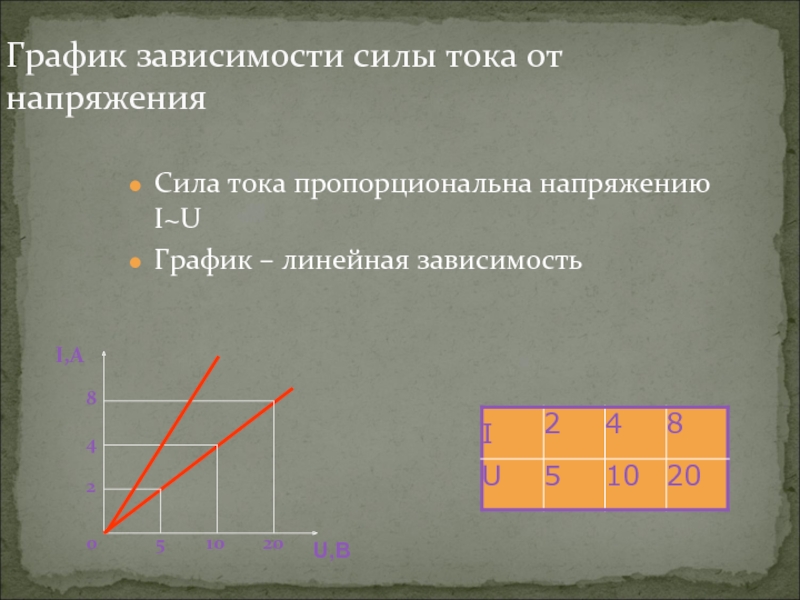

Слайд 3График зависимости силы тока от напряжения
Сила тока пропорциональна напряжению I~U
График –
линейная зависимость
I,А
U,В
2
4
8
5
10
20
0

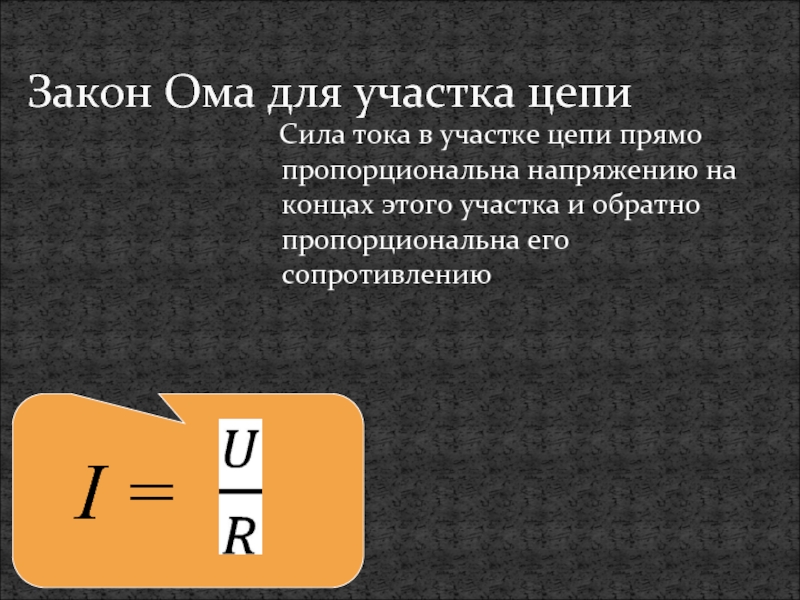

Слайд 4Закон Ома для участка цепи
Сила тока в участке цепи
прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению
I =
Слайд 7От чего зависит сопротивление?
ρал = 2,8·10-8 Ом·м
ρж = 10·10-8 Ом·м
ρнихр =
110·10-8 Ом·м
R =
провода
спирали

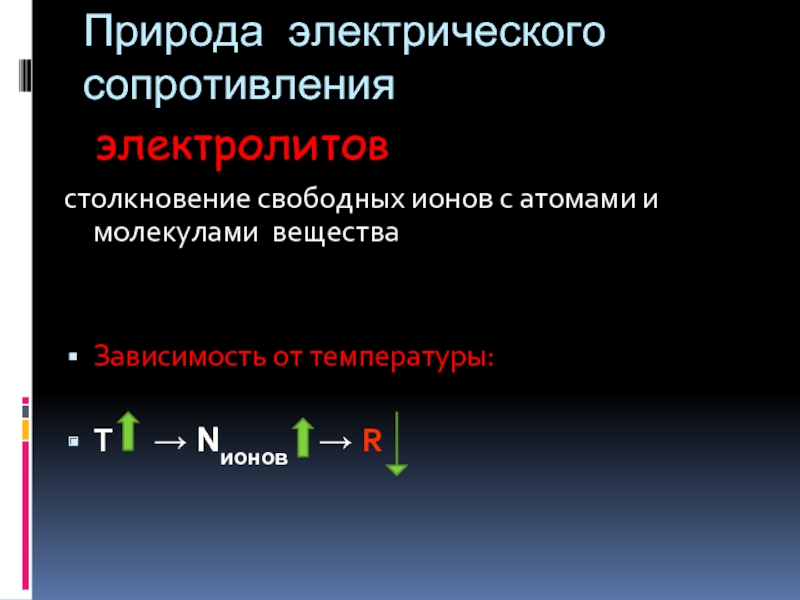

Слайд 8Природа электрического сопротивления
столкновение свободных ионов с атомами и молекулами вещества
Зависимость от
температуры:
T → Nионов → R
T → Nионов → R
электролитов
Слайд 9Природа электрического сопротивления
металлов
Движение электронов напоминает движение волн. Из-за наличия «нерегулярностей» кристаллической
решётки металла электронные волны рассеиваются, т.е. изменяются направления их движения
Зависимость от температуры:
T → → → R
Зависимость от температуры:
T → → → R
тепловые колебания ионов
рассеяние электронных волн
Слайд 10Как формулируется закон Ома?
От чего зависит электрическое сопротивление проводника?
Что является причиной
сопротивления электролитов и металлов?
I =
R =
Слайд 11задачи
Определите длину нихромовой проволоки сечением 0,2 мм2 , рассчитанную на напряжение
220В и величину тока 4А.
Слайд 13Ученик заменил перегоревшую медную спираль на стальную таких же размеров. Как
изменится сила тока в новой спирали, если напряжение такое же?
Т.к. ρст > ρм , то
Rст > Rм
→
Iст< Iм
