Слайд 1ЯМР с импульсным градиентом магнитного поля в

приложении к исследованию диффузии в жидких кристаллах
А.Б.Конов1,

К.М.Салихов1, О.И.Гнездилов1,
Ю.Г.Галяметдинов1,2, Н.М.Селиванова2

1Казанский Физико-Технический Институт КазНЦ РАН,
2Казанский Государственный Технологический Университет

ЯМР с импульсным градиентом магнитного поля в приложении к исследованию диффузии в

Слайд 2

Модель диффузии

Модель диффузии

Слайд 3Модель диффузии



Модель диффузии

Слайд 4Явление ядерного магнитного резонанса

Явление ядерного магнитного резонанса

Слайд 5
Как импульс градиента воздействует на спин?
В присутствии

градиента:
Информация о положении
спина сохраняется в его

фазе!







Как импульс градиента воздействует на спин? В присутствии градиента: Информация о

Слайд 6Основная идея:


* * - для случая

свободной изотропной диффузии
Как мы можем измерять константу

диффузии D,используя ЯМР с ИГМП?



Например, можно использовать два градиентных импульса.


* E. O. Stejskal and J. E. Tanner, J. Chem. Phys., 1965, 42, 288-292.

*

Основная идея:    * * - для случая свободной изотропной

Слайд 7Как мы можем измерять константу диффузии D,используя

ЯМР с ИГМП?


преобразование
Фурье




Как мы можем измерять константу диффузии D,используя ЯМР с ИГМП?

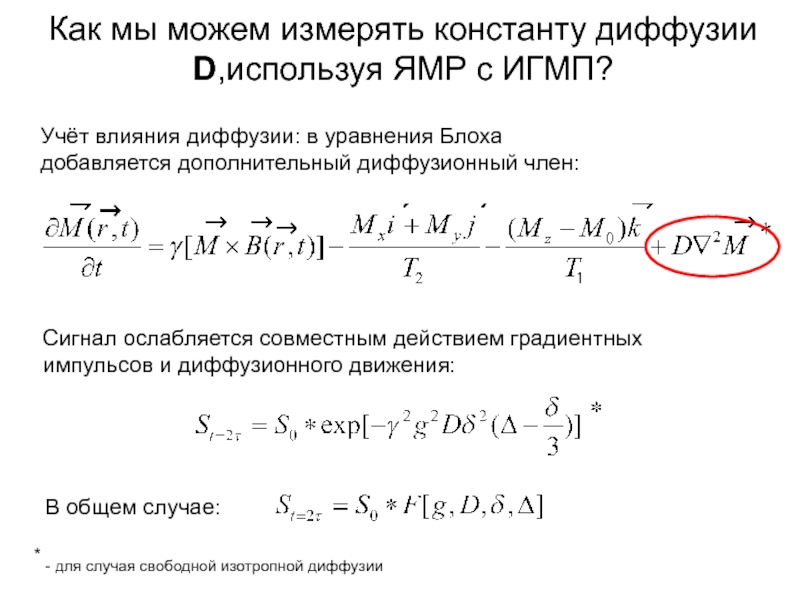

Слайд 8Учёт влияния диффузии: в уравнения Блоха добавляется

дополнительный диффузионный член:
Сигнал ослабляется совместным действием градиентных

импульсов и диффузионного движения:

В общем случае:


* - для случая свободной изотропной диффузии

Как мы можем измерять константу диффузии D,используя ЯМР с ИГМП?

Учёт влияния диффузии: в уравнения Блоха добавляется дополнительный диффузионный член: Сигнал ослабляется

Слайд 9Объекты исследования

лиотропный жидкий кристалл
C12EO10
La(NO3)3*6H2O
D2O
или






Объекты исследования  лиотропный жидкий кристалл C12EO10 La(NO3)3*6H2O D2O или

Слайд 10Самоорганизация жидкого кристалла



Самоорганизация жидкого кристалла

Слайд 11Смены текстур в ЖК системе

[гексагональная
мезофаза]
температура
[ламеллярная
мезофаза]
[изотропный
раствор]


Смены текстур в ЖК системе  [гексагональная мезофаза] температура [ламеллярная мезофаза] [изотропный раствор]

Слайд 121H спектр ЯМР C12EO10




1H спектр ЯМР C12EO10

Слайд 13

Диффузия в анизотропной среде
В случае анизотропной диффузии

мы имеем дело с тензором диффузии (набором

констант, характеризующих диффузию)







Диффузия в анизотропной среде В случае анизотропной диффузии мы имеем

Слайд 14Диффузия в анизотропной среде
В неориентированных специально образом

средах в диффузионные затухания вносят вклад движения

с различными коэффициентами самодиффузии (различными компонентами тензора диффузии)

В таких случаях адекватным является подход, при котором анализируется начальный участок диффузионного затухания


Диффузия в анизотропной среде В неориентированных специально образом средах в диффузионные затухания

Слайд 15Температурная зависимость коэффициента самодиффузии воды и ПАВ

для лиотропной жидкокристаллической системы С12EO10−La(III)−Н2О

Eакт=24 ÷

26 кДж∙моль-1

Eакт=100 ÷ 120 кДж∙моль-1



357 – 370 К



Eакт=39 кДж∙моль-1

Eакт=31 кДж∙моль-1



Селиванова Н.М., Гнездилов О.И., Конов А.Б и др. // Известия РАН. Серия химическая. 2008. №3. С. 495-498.

Температурная зависимость коэффициента самодиффузии воды и ПАВ для лиотропной жидкокристаллической системы С12EO10−La(III)−Н2О

Слайд 16Динамика резонансной линии протонов воды при фазовом

переходе






Динамика резонансной линии протонов воды при фазовом переходе

Слайд 17Температурная зависимость коэффициента самодиффузии воды и ПАВ

для лиотропной жидкокристаллической системы С12EO10−La(III)−Н2О

357 –

370 К



Селиванова Н.М., Гнездилов О.И., Конов А.Б и др. // Известия РАН. Серия химическая. 2008. №3. С. 495-498.

Температурная зависимость коэффициента самодиффузии воды и ПАВ для лиотропной жидкокристаллической системы С12EO10−La(III)−Н2О

Слайд 18Жидкокристаллическая система
в поляризованном свете

Жидкокристаллическая система  в поляризованном свете

Слайд 19Температурная зависимость коэффициентов самодиффузии показывает последовательную смену

типов упаковки с ростом температуры согласно следующей

схеме: неизвестная структура (кристаллическая?) – гексагональная – ламеллярная – изотропный раствор

Структурные изменения внутри мезофазных состояний и фазовые переходы в жидких кристаллах

кристаллическая
структура (?)

гексагональная
структура

ламеллярная
структура

изотропный
раствор

Температурная зависимость коэффициентов самодиффузии показывает последовательную смену типов упаковки с ростом температуры

Слайд 20Спасибо за внимание!

Спасибо за внимание!

Слайд 21
интегральная интенсивность от Градиента2
* - для случая

свободной изотропной диффузии
Как мы можем измерять константу

диффузии D,используя ЯМР с ИГМП?
интегральная интенсивность от Градиента2 * - для случая свободной изотропной диффузии

Слайд 22Механические помехи (или ограниченное пространство) также может

обуславливать неэкспоненциальность затухания сигнала:
Ограниченная диффузия
Диффузия в сфере
Диффузия

между плоскостями
Механические помехи (или ограниченное пространство) также может обуславливать неэкспоненциальность затухания сигнала: Ограниченная

Слайд 23Основная идея:


* * - для случая

свободной изотропной диффузии
Как мы можем измерять константу

диффузии D,используя ЯМР с ИГМП?



Например, можно использовать два градиентных импульса.


* E. O. Stejskal and J. E. Tanner, J. Chem. Phys., 1965, 42, 288-292.

*

Основная идея:    * * - для случая свободной изотропной
