www.orbital.ua Новые воронки Akasison XL75 Пропускная способность 20 л/с Диаметр патрубка воронки 75мм Для кровель из термопластичных или наплавляемых. презентация
Содержание
- 2. www.orbital.ua Новые воронки Akasison XL75 Пропускная способность
- 3. www.orbital.ua Типы воронок Akasison XL75 c Битумным

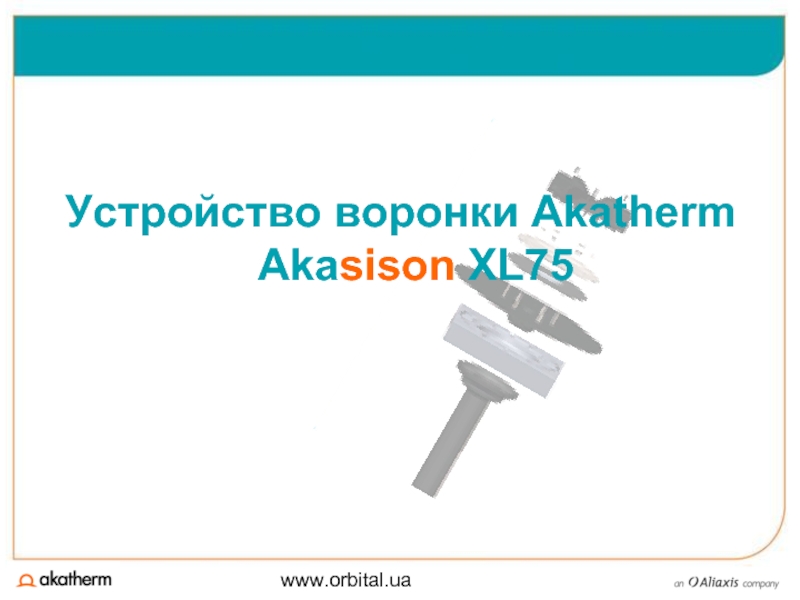

- 4. www.orbital.ua Устройство воронки Akatherm Akasison XL75
- 5. www.orbital.ua Устройство воронки с кольцом из ПВХ
- 6. www.orbital.ua Устройство воронок Воронка Akatherm Akasison XL75B

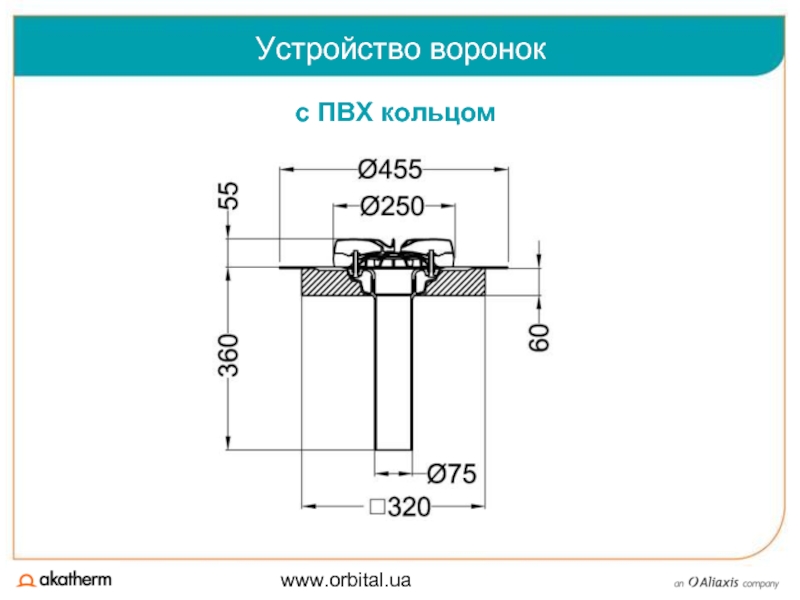

- 7. www.orbital.ua Устройство воронок c ПВХ кольцом

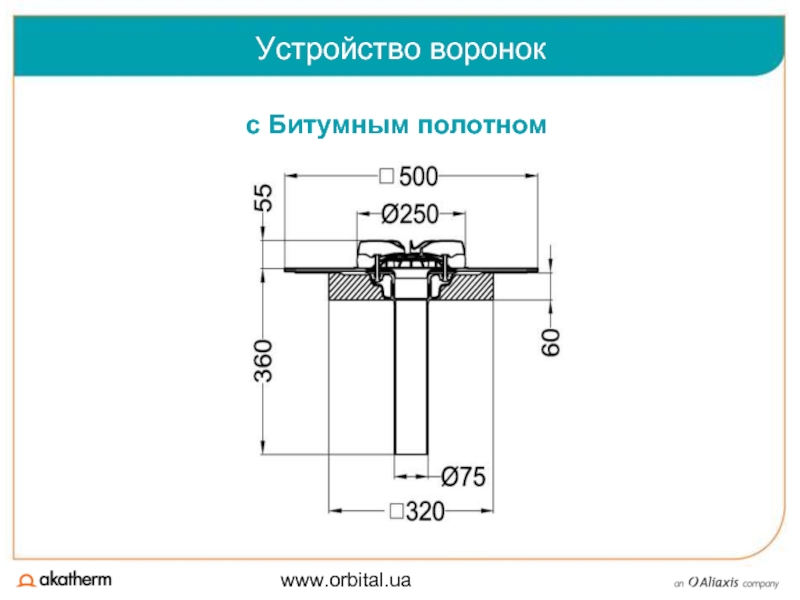

- 8. www.orbital.ua Устройство воронок c Битумным полотном

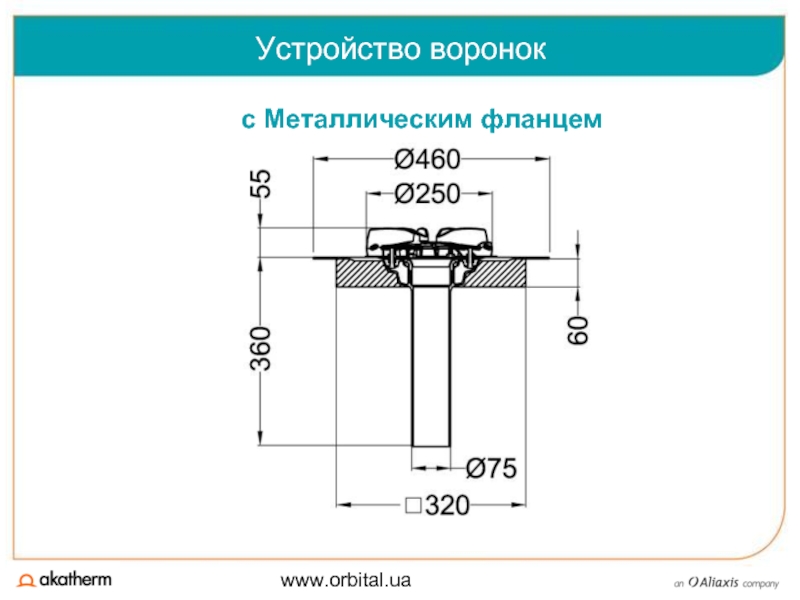

- 9. www.orbital.ua Устройство воронок c Металлическим фланцем
- 10. www.orbital.ua Видео по монтажу воронок вы можете
- 11. www.orbital.ua Монтаж воронок Akatherm Akasison XL75 Вырезать
- 12. www.orbital.ua Монтаж воронок Akatherm Akasison XL75 Вырезать
- 13. www.orbital.ua Монтаж воронок Akatherm Akasison XL75
- 14. www.orbital.ua Монтаж воронок Akatherm Akasison XL75 Установить крышку воронки

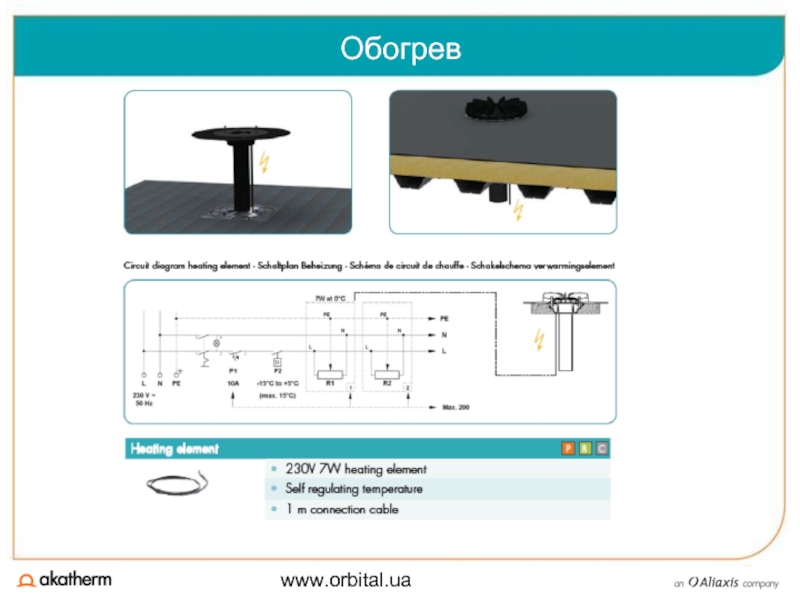

- 15. www.orbital.ua Обогрев
- 16. www.orbital.ua Спасибо за внимание www.orbital.ua
Слайд 2www.orbital.ua
Новые воронки Akasison XL75
Пропускная способность 20 л/с
Диаметр патрубка воронки 75мм
Для
Слайд 3www.orbital.ua
Типы воронок Akasison XL75
c Битумным полотном
c Металлическим фланцем
ПВХ фланцевое кольцо
Воздушные перегородки
ПНД
выходной патрубок
Блок изоляции
Нагревательный элемент
Блок изоляции
Нагревательный элемент
ПВХ фланцевое кольцо
Перегородки для защиты от воздуха
Патрубок из ПНД
Блок изоляции
Нагревательный элемент
Битумное полотно
Перегородки для защиты от воздуха
Патрубок из ПНД
Блок изоляции
Нагревательный элемент
Кольцо с зажимным фланцем
Перегородки для защиты от воздуха
Патрубок из ПНД
Блок изоляции
Нагревательный элемент
Слайд 5www.orbital.ua
Устройство воронки с кольцом из ПВХ
Фланцевое кольцо из ПВХ
Изоляционный материал
Водоприемник воронки
(чаша)
Выпускной патрубок диам. 75мм
Воронка Akatherm
Akasison XL75P
Крышка
Слайд 6www.orbital.ua
Устройство воронок
Воронка Akatherm
Akasison XL75B
Битумное полотно
Металлический фланец
Фланцевое зажимное кольцо
Металлический фланец
Воронка Akatherm
Akasison XL75C
Уплотнительная
манжета
Слайд 10www.orbital.ua

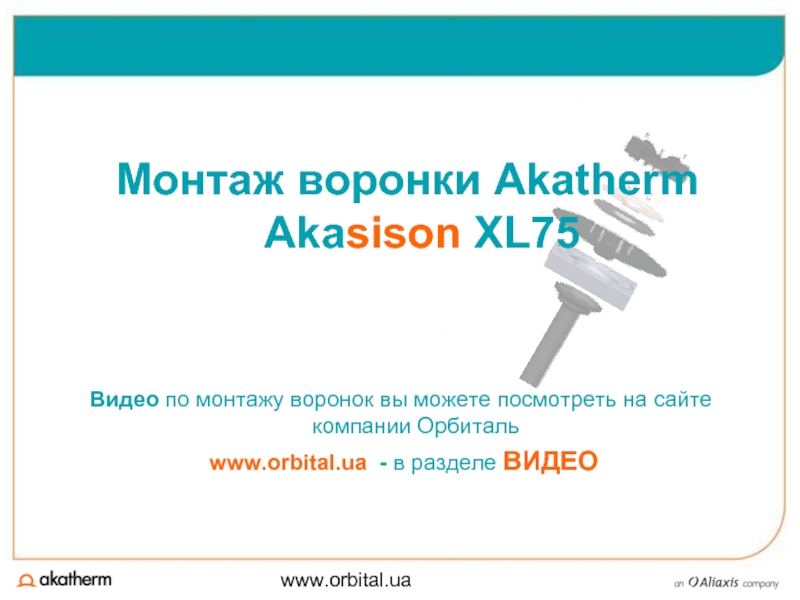

Видео по монтажу воронок вы можете посмотреть на сайте компании Орбиталь
www.orbital.ua - в разделе ВИДЕО
Монтаж воронки Akatherm Akasison XL75
Слайд 11www.orbital.ua
Монтаж воронок Akatherm Akasison XL75
Вырезать отверстие диаметром 100мм в кровле
Уложить утеплитель
Смазать
резьбу фланцевого кольца специальным клеем Akatherm
Установить нижний патрубок воронки (закрутить) вплотную к фланцевому кольцу
Установить нижний патрубок воронки (закрутить) вплотную к фланцевому кольцу
Слайд 12www.orbital.ua

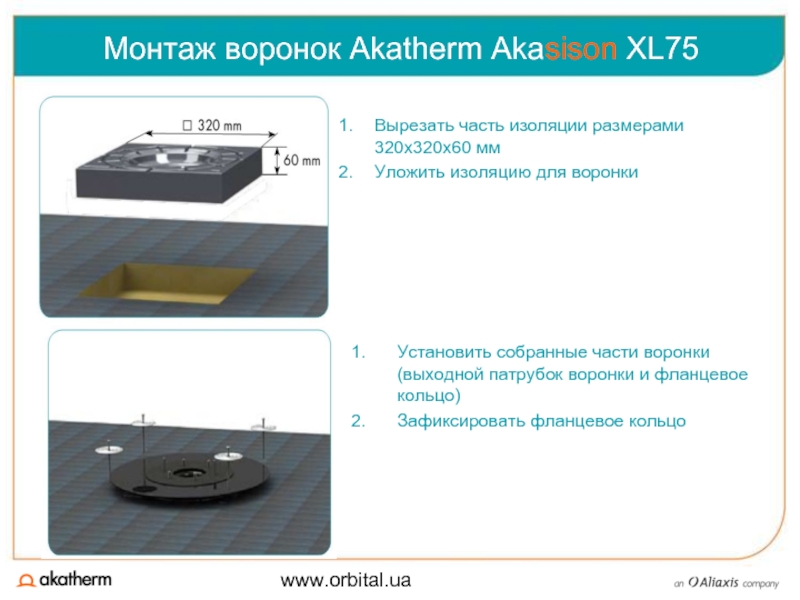

Монтаж воронок Akatherm Akasison XL75
Вырезать часть изоляции размерами 320х320х60 мм
Уложить изоляцию
для воронки
Установить собранные части воронки (выходной патрубок воронки и фланцевое кольцо)
Зафиксировать фланцевое кольцо

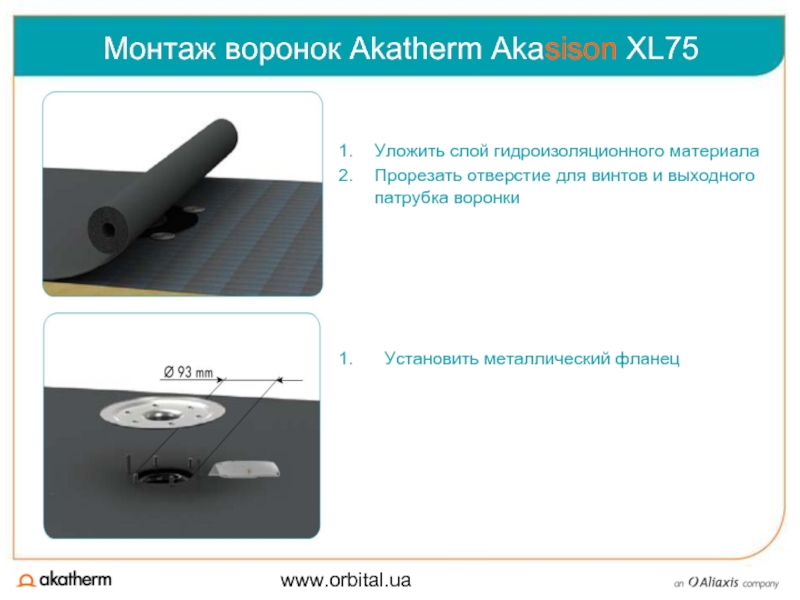

Слайд 13www.orbital.ua
Монтаж воронок Akatherm Akasison XL75
Уложить слой гидроизоляционного материала
Прорезать отверстие для винтов
и выходного патрубка воронки
Установить металлический фланец
