Встроенные Системы презентация
Содержание
- 1. Встроенные Системы
- 2. Стоимость ИС Стоимость ИС определяется: Используемым технологическим
- 3. Ранняя Оценка Стоимости Для того, чтобы получить
- 4. Получена Опытная Партия – Что Дальше? Запуск
- 5. Bringup Board Система, предназначенная исключительно для первоначальной
- 6. Evaluation Board Система, которую (внешние) разработчики систем
- 7. Evaluation Board (прод.) Наличие EVB позволяет сразу
- 8. Документация Product Brief Data Sheet User’s Guide/Programmer’s
- 9. Документация (прод.) Product Brief Носит «рекламный» характер
- 10. Документация (прод.) User’s Guide/Programmer’s Manual Внутренняя организация
- 11. Документация (прод.) Application Notes Рекомендации относительно использования
- 12. Документация (прод.) BSDL file Описание boundary scan
- 13. Документация (прод.) Evaluation Board User’s Guide Описание
- 14. Software Reference Design Иногда разработчик специализированной ИС
- 15. Политика Доступа к Информации о Продуктах Как
- 16. Политика Доступа к Информации о Продуктах После
Стоимость ИС Стоимость ИС определяется: Используемым технологическим процессом Стоимостью матрицы (die) Стоимость «вафли», расположение матриц на «вафле», плотность дефектов Стоимостью тестирования Стоимостью «упаковки» в корпус Уровнем отбраковки
Слайд 2Стоимость ИС
Стоимость ИС определяется:
Используемым технологическим процессом
Стоимостью матрицы (die)
Стоимость «вафли», расположение матриц
на «вафле», плотность дефектов
Стоимостью тестирования
Стоимостью «упаковки» в корпус
Уровнем отбраковки
Стоимостью тестирования
Стоимостью «упаковки» в корпус
Уровнем отбраковки
Слайд 3Ранняя Оценка Стоимости
Для того, чтобы получить конкурентноспособный продукт, при проектировании ИС
необходимо оценивать будующую стоимость.
Существуют эмпирические формулы, позволяющие построить стоимостную оценку по дизайну.
Инженерные решения зависят от накладываемых ограничений на стоимость, процесс и т.д.
Существуют эмпирические формулы, позволяющие построить стоимостную оценку по дизайну.
Инженерные решения зависят от накладываемых ограничений на стоимость, процесс и т.д.
Слайд 4Получена Опытная Партия – Что Дальше?
Запуск с использованием bringup board.
Тестирование в
«реальных условиях», поиск ошибок.
Исправление ошибок и перевыпуск ИС.
Разработка evaluation board.
Передача опытных партий (samples) стратегическим партнерам.
Разработка драйверов, перенос ОС, отладка микрокода.
Выпуск на рынок.
Исправление ошибок и перевыпуск ИС.
Разработка evaluation board.
Передача опытных партий (samples) стратегическим партнерам.
Разработка драйверов, перенос ОС, отладка микрокода.
Выпуск на рынок.

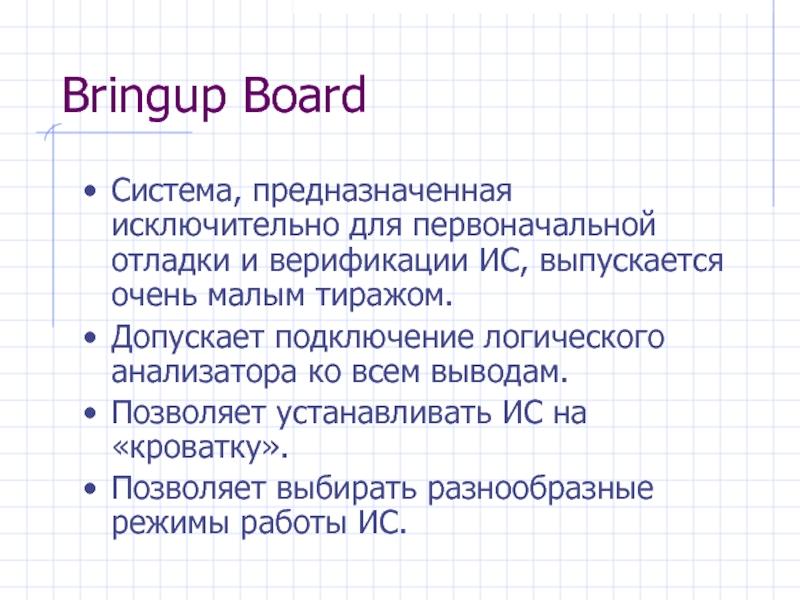

Слайд 5Bringup Board
Система, предназначенная исключительно для первоначальной отладки и верификации ИС, выпускается
очень малым тиражом.
Допускает подключение логического анализатора ко всем выводам.
Позволяет устанавливать ИС на «кроватку».
Позволяет выбирать разнообразные режимы работы ИС.
Допускает подключение логического анализатора ко всем выводам.
Позволяет устанавливать ИС на «кроватку».
Позволяет выбирать разнообразные режимы работы ИС.
Слайд 6Evaluation Board
Система, которую (внешние) разработчики систем на основе ИС могут использовать
как стартовую точку.
Заказчик получает схему и полный комплект документации.
Гибкость в использовании, максимальное использование ресурсов ИС, избыточность.
Интерфейс с отладчиком, логическим анализатором.
Индикаторы, переключатели, разъемы.
Модульная организация.
Часто Evaluation Board ≡ Bringup Board.
Заказчик получает схему и полный комплект документации.
Гибкость в использовании, максимальное использование ресурсов ИС, избыточность.
Интерфейс с отладчиком, логическим анализатором.
Индикаторы, переключатели, разъемы.
Модульная организация.
Часто Evaluation Board ≡ Bringup Board.
Слайд 7Evaluation Board (прод.)
Наличие EVB позволяет сразу начать разработку прототипа ПО.
Дизайн EVB
может быть использован при разработке собственного оборудования (reference design, помогает избежать многих ошибок).
Обычно EVB допускает подключение внешнего оборудования и устройств.
Обычно EVB допускает подключение внешнего оборудования и устройств.
Слайд 8Документация
Product Brief
Data Sheet
User’s Guide/Programmer’s Manual
Product Errata
Application Notes
BSDL file
Evaluation Board Schematic, Bill
Of Material
Evaluation Board User’s Guide
Drivers, firmware, BSP, Driver Programmer’s Manual
Evaluation Board User’s Guide
Drivers, firmware, BSP, Driver Programmer’s Manual
Слайд 9Документация (прод.)
Product Brief
Носит «рекламный» характер
Краткое описание функциональных возможностей
Приводятся основные технические характеристики
Data
Sheet
Техническая информация об устройстве
«Распиновка»
Временные и электрические параметры устройства, временные диаграммы.
Техническая информация об устройстве
«Распиновка»
Временные и электрические параметры устройства, временные диаграммы.
Слайд 10Документация (прод.)
User’s Guide/Programmer’s Manual
Внутренняя организация ИС
Карта памяти
Регистровые модели функциональных блоков.
Иногда User’s
Guide и Data Sheet объединены в один документ.
Product Errata
Информация об известных ошибках и проблемах.
Workarounds (рекоммендации как обойти ошибку)
В какой версии планируется исправить.
Product Errata
Информация об известных ошибках и проблемах.
Workarounds (рекоммендации как обойти ошибку)
В какой версии планируется исправить.
Слайд 11Документация (прод.)
Application Notes
Рекомендации относительно использования ИС в конкретных приложениях.
Рекомендуемые схемы включения
ИС.
Рассмотрение дизайна устройств, основанных на данной ИС.
Примеры программирования устройства.
Рекомендации по использование средств отладки.
Любая другая информация.
Рассмотрение дизайна устройств, основанных на данной ИС.
Примеры программирования устройства.
Рекомендации по использование средств отладки.
Любая другая информация.
Слайд 12Документация (прод.)
BSDL file
Описание boundary scan логики для систем автоматического тестирования через
JTAG.
Evaluation Board/Reference Design Schematic Diagram
Принципиальная схема EVB
Evaluation Board Bill Of Material
Список всех использованных компонент, с указанием характеристик, производителя.
Evaluation Board/Reference Design Schematic Diagram
Принципиальная схема EVB
Evaluation Board Bill Of Material
Список всех использованных компонент, с указанием характеристик, производителя.

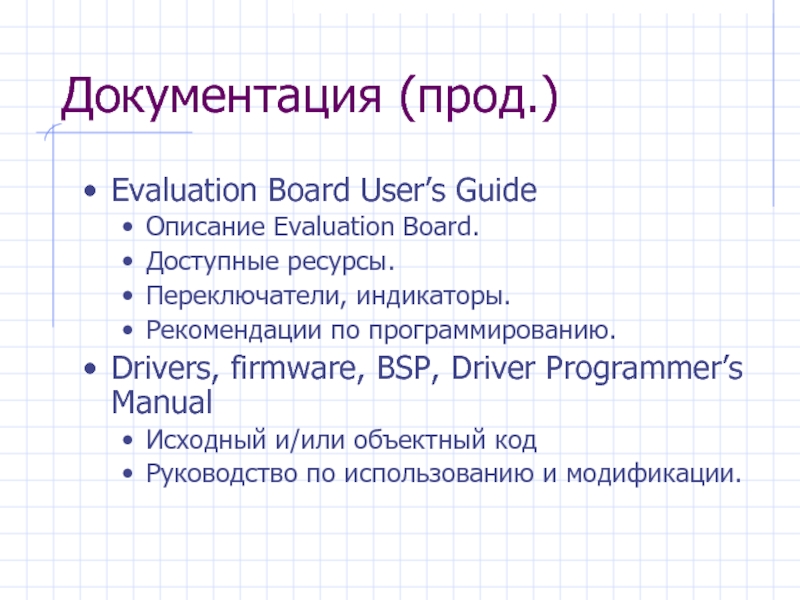

Слайд 13Документация (прод.)
Evaluation Board User’s Guide
Описание Evaluation Board.
Доступные ресурсы.
Переключатели, индикаторы.
Рекомендации по программированию.
Drivers,
firmware, BSP, Driver Programmer’s Manual
Исходный и/или объектный код
Руководство по использованию и модификации.
Исходный и/или объектный код
Руководство по использованию и модификации.

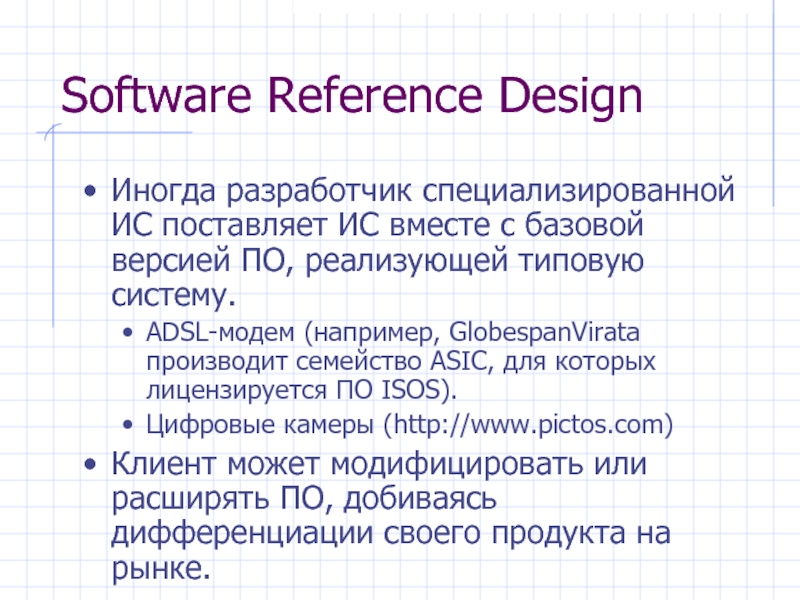

Слайд 14Software Reference Design
Иногда разработчик специализированной ИС поставляет ИС вместе с базовой
версией ПО, реализующей типовую систему.
ADSL-модем (например, GlobespanVirata производит семейство ASIC, для которых лицензируется ПО ISOS).
Цифровые камеры (http://www.pictos.com)
Клиент может модифицировать или расширять ПО, добиваясь дифференциации своего продукта на рынке.
ADSL-модем (например, GlobespanVirata производит семейство ASIC, для которых лицензируется ПО ISOS).
Цифровые камеры (http://www.pictos.com)
Клиент может модифицировать или расширять ПО, добиваясь дифференциации своего продукта на рынке.
Слайд 15Политика Доступа к Информации о Продуктах
Как правило, информация о продуктах на
стадии разработки и отладки считается черезвычайно секретной и доступна узкому контролируемому кругу подразделений и компаний-партнеров.
Слайд 16Политика Доступа к Информации о Продуктах
После выпуска продукта:
Документация полностью раскрывается
Обычно доступна
в электронном виде
Часто – по запросу высылается CD-ROM
Иногда - вплоть до бесплатной (или по номинальной стоимости) пересылки бумажных копий документов.
Информация доступна выборочно, не всем и после заключения NDA.
Информация доступна лицензиатам технологии.
Часто – по запросу высылается CD-ROM
Иногда - вплоть до бесплатной (или по номинальной стоимости) пересылки бумажных копий документов.
Информация доступна выборочно, не всем и после заключения NDA.
Информация доступна лицензиатам технологии.
