Устройство и конструкция основных элементов водоснабжения зданий презентация

почта преподавателя )

М И Н И С Т Е Р С Т В О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Кафедра «ИНЖЕНЕРНЫЕ СИСТЕМЫ И СЕТИ» Санитарно-технические устройства зданий (дисциплина)

Лекция №_3_
1 академический час

2. Водопроводные сети. Арматура систем водоснабжения зданий.
3. Металлические и неметаллические трубы, соединения труб. Запорная и водоразборное оборудования, регулировочная арматура, регуляторы давления. ГЛОССАРИЙ:
1. санитарно-техническая арматура: Устройства, позволяющие регулировать и распределять жидкости, транспортируемые по трубопроводам, подразделяющиеся на предохранительную (клапаны), регулирующую (вентили, регуляторы давления) и запорную арматуру (вентили, задвижки).
2. ввод водопровода: Ответвление от наружной сети до водомерного узла.
3. клапан сброса давления: Клапан, приво­димый в действие давлением, удерживаемый в за­крытом состоянии пружинным устройством или другими средствами и предназначенный для автоматического сброса давления, на которое установ­лен этот клапан.

М И Н И С Т Е Р С Т В О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

водопроводной сети до водомерного узла. Вводы водопровода выполняются из стойких к коррозии материалов. Чаще всего для этого используют чугунные напорные трубы, соответствующие рабочему давлению в наружной сети по ГОСТ 9583 – 75 и выпускаемые отечественной промышленностью диаметрами 50, 80, 100, 150, 200 мм и более.
Вводы водопровода прокладываются ниже глубины промерзания данной местности. Минимальная глубина укладки труб в местностях с положительной температурой в зимнее время - 1 м.
Два ввода и более следует предусматривать в следующих зданиях: в которых установлено 12 и более пожарных кранов; в жилых зданиях или группе зданий с числом квартир свыше 400; в клубах с эстрадой; в кинотеатрах с числом мест свыше 300; в театрах и клубах со сценой независимо от числа мест; в банях с числом мест более 200; в прачечных на 2 т сухого белья в смену. Кольцевые сети внутреннего водопровода должны быть присоединены к наружной кольцевой сети тоже не менее чем двумя вводами.
При устройстве двух вводов и более их следует присоединять, как правило, к различным участкам наружной кольцевой сети. В случае отбора воды из одного участка городской сети вводы должны быть разделены задвижкой (рис. 3.1).

М И Н И С Т Е Р С Т В О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

а) косой ввод; б) кольцевание двумя вводами; в) то же, с насосами; г),д) два ввода в ЦТП; 1 – ввод; 2 – врезка ввода в наружную сеть; 3 – задвижка;
4 – обратный клапан; 5 – водомерный узел; 6 – разделительная задвижка; 7 – вводы в одной траншее; 8 – пожарные насосы; 9 – кольцевая сеть; 10 – тупиковая сеть; 11 – городская водопроводная сеть
Рис. 3.1 Схемы устройства вводов в здания

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Трубопроводы ввода укладывают с уклоном в сторону городской сети, достаточным для опорожнения (i= 0,003 - 0,005).
Приемку и испытания трубопроводов ввода водопровода проводят по правилам для наружных сетей и сооружений водоснабжения и канализации (СНиП 3.05.04 - .85).
На вводах в местах поворотов в горизонтальной и вертикальной плоскостях предусматривается установка упоров, если возникающие усилия не воспринимаются соединениями труб.
Трассировку вводов водопровода рекомендуется проводить таким образом, чтобы они пересекали строительные конструкции перпендикулярно с целью уменьшения общей длины отверстия.
При пересечении вводами стен подвалов или технических подполий следует предохранять: а) трубопроводы от возможной осадки здания; б) помещения подвала от проникания атмосферных осадков и грунтовых вод. Для этого в сухих грунтах трубу прокладывают с зазором -0,2 м с заделкой отверстия в стене водонепроницаемыми эластичными материалами. Для этой цели достаточно использовать просмоленную прядь и мятую жирную глину. После прокладки трубопровода внутреннюю поверхность стены подвала оштукатуривают цементным раствором. При прокладке ввода под стеной (под сборными ленточными фундаментами) трубопроводы рекомендуется располагать под разгрузочной балкой или на расстоянии не менее 0,2 м от внутренней поверхности стены до наружного края бурта раструба.
В мокрых грунтах пересечение трубопроводом стены подвала устраивается с помощью сальниковых уплотнений (рис. 3.2).

1 – гильза стальная; 2 – диафрагма; 3 – просмоленная прядь (уплотнение);
4 – сальниковый стакан; 5 – стяжные болты
Рис. 3.2. Ввод водопровода через стену подвала при наличии грунтовых вод

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЯ РАСХОДОВ ВОДЫ. ВОДОМЕРНЫЕ УЗЛЫ
Комфортные условия водопользования нельзя обеспечить неограниченным увеличением подачи воды. Очевидно, что решить столь сложную задачу можно лишь с помощью экономии и рационального использования воды. Прежде всего должен быть установлен строгий учет потребления воды. Для этой цели используют водомеры. Под этим названием подразумеваются два вида измерителей расхода воды: собственно расходомеры и водосчетчики. Первые из них измеряют значение мгновенного расхода (синоним скорости потока), а водосчетчики являются измерителями, суммирующими всю воду, прошедшую через них с разной скоростью за промежуток времени между двумя отсчетами.
В системах водоснабжения наиболее распространены скоростные счетчики воды, принцип действия „которых состоит в суммировании (счете) числа оборотов рабочего органа, установленного в поток жидкости. В зависимости от конструкции рабочего органа различают две группы счетчиков - турбинные и крыльчатые.
Действие скоростных водосчетчиков основано на измерении числа оборотов крыльчатки или турбинки, приводимых в движение струей, протекающей через счетчик воды. Число оборотов крыльчатки или турбинки пропорционально количеству протекающей воды. Ось крыльчатки или турбинки с помощью передаточного механизма соединена с редуктором и счетным механизмом, который передает значение количества воды на циферблаты.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

В общем виде коэффициент водосчетчика функционально зависит от коэффициента механических потерь редуктора и счетного механизма, от коэффициента, зависящего от гидравлических причин и от коэффициента Погрешностей шкалы. Отношение зависимостей механических потерь, гидравлических погрешностей и погрешностей шкалы неоднозначны, неравноценны и непостоянны для различных конструкций водосчетчиков. Так, для «сухоходных» водосчетчиков наибольшую роль в общей погрешности играют механические потери. Погрешности шкалы связаны с тем, что и крыльчатые, и турбинные водосчетчики по своей сути являются гидрометрическими вертушками и зависимости Q=f(m) для них нелинейны и могут быть найдены только экспериментально по тарировочной кривой. С другой стороны, цена отсчета ролика или цена деления циферблата равнозначны и поэтому, регулируя (а точнее, намеренно искажая) тарировочную кривую, мы вносим еще один вид погрешности.
Для водосчетчиков с тангенциальной турбинкой широко распространено наименование крыльчатые, а счетчики с аксиальной турбинкой называются турбинными. Крыльчатые водосчетчики, как правило, имеют вертикальную ось вращения. Они выпускаются небольших размеров условного прохода (от 15 до 50 мм). Турбинные водосчетчики имеют горизонтальную ось и выпускаются диаметрами от 50 до 250 мм.

Одноструйный водосчетчик, поток измеряемой воды которого воздействует на лопатки крыльчатки с одной стороны ее оси (рис. 3.4,а), имеет простую конструкцию, но при этом в нем происходит довольно быстрый износ подшипниковой опоры из-за односторонней нагрузки.
В многоструйном водосчетчике поток воды, прежде чем попасть на лопатки крыльчатки, разделяется в направляющем аппарате на несколько отдельных струй (рис. 3.4,б). Таким образом, подвод и отвод воды (патрубки) многоструйного водосчетчика как бы находятся на разных этажах (в двух отдельных горизонтальных плоскостях).
Метрологические характеристики многоструйных водосчетчиков лучше. Они имеют меньшую относительную погрешность, более долговечны, но при этом отличаются большей сложностью изготовления и большей металлоемкостью. До сих пор отечественная промышленность выпускала в больших количествах одноструйные водосчетчики.
В зависимости от того, погружен счетный механизм в воду или нет, крыльчатые водосчетчики подразделяются на «мокроходы» и «сухоходы». «Мокроходы» имеют меньшую погрешность (так как в них отсутствует сальниковое устройство для передачи вращения крыльчатки из мокрой зоны), но в них в процессе эксплуатации с внутренней поверхности стекла отлагаются соли жесткости и стекло мутнеет, затрудняя снятие показаний.

М И Н И С Т Е Р С Т В О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Рис. 3.4. Схемы движения потока в крыльчатых водосчетчиках:
однострунном (а) и в многоструйном (б)
1 - крыльчатка; 2 – корпус; 3 - подводящие каналы; 4 -•отводящие каналы.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Водосчетчики турбинного типа в качестве рабочего органа используют турбинку. Измерительная камера расположена горизонтально (рис. 3.7) в корпусе водосчетчика, где встроены также блок счетного механизма ,н регулятор. Турбинные водосчетчики больших диамет­ров (более 100 мм) выполнены так, что позволяют про­изводить демонтаж счетного механизма без разборки Водомерного узла. Турбинные водосчетчики соединяются с трубопроводом с помощью фланцев. В измерительной камере турбинного водосчетчика типа СТВ находится струевыпрямитель, обеспечивающий равномерное распределение потока к турбинке. В струевыпрямителе расположена передняя опора турбинки. В торце камеры на четырех радиальных ребрах расположена вторая (цилиндрическая) опора турбинки. Опоры (подшипники скольжения) в водосчетчиках СТВ выполнены из гра-фитофторопластового материала, имеющего в паре со сталью низкий коэффициент трения и высокую износоустойчивость. Для настройки водосчетчика, т. е. для изменения кривой погрешности измерений расхода, в корпус встроен регулятор, который отклоняет часть потока так, чтобы ускорять или тормозить скорость вращения турбинки. Регулятор потока закрыт заглушкой и после поверки водосчетчика должен быть запломбирован. Водосчетчики СТВ имеют стрелочно-роликовый механизм и снабжены сигнальной звездочкой, являющейся индикатором вращения турбинки.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Рис. 3.7. Схематический разрез турбинного водосчетчика
1 - корпус; 2 - измерительная камера; 3 - струевыпрямитель; 4 - регулятор; 5 - блок счетного механизма; 6 - чаша; 7 – турбинка.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Подбор водомеров (водосчетчиков). При подборе водосчетчиков приходится определять соответствие калибра водосчетчика режиму водопотребления данного объекта и определять потери напора, которые он может вызвать при расчетных расходах воды. Диаметр условного прохода водосчетчика выбирается согласно п. 11.2 СНиП, исходя из среднечасового расхода воды и проверяется на допустимые потери напора.
Водосчетчики с принятым диаметром условного прохода проверяются:
а) на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые, производственные и другие постоянные нужды, при котором потери напора для крыльчатых водосчетчиков холодной воды не должны превышать 2,5 м, а для турбинных - 1 м;
б) на пропуск пожарного расхода на внутреннее пожаротушение, при котором потери напора не должны превышать 10 м.
Потерн напора в водосчетчиках определяются по формуле:
h=Sвq2
где SB - гидравлическое сопротивление скоростного крыльчатого водосчетчика; q2 - расчетный расход воды на вводе, л/с.

Водомерные измерительные узлы. Водосчетчики устанавливают и эксплуатируют с соблюдением правил СНиП.
Водосчетчики устанавливают на вводах у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже +5°С.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

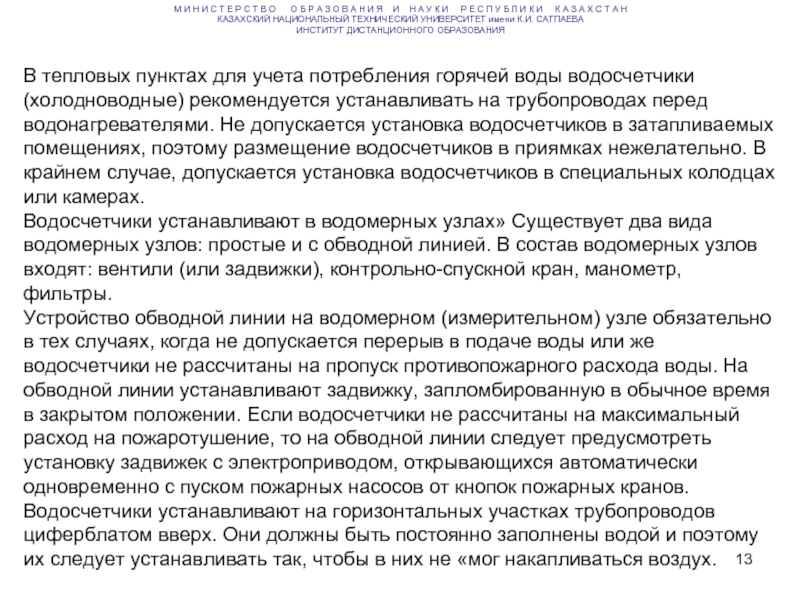

В тепловых пунктах для учета потребления горячей воды водосчетчики (холодноводные) рекомендуется устанавливать на трубопроводах перед водонагревателями. Не допускается установка водосчетчиков в затапливаемых помещениях, поэтому размещение водосчетчиков в приямках нежелательно. В крайнем случае, допускается установка водосчетчиков в специальных колодцах или камерах.
Водосчетчики устанавливают в водомерных узлах» Существует два вида водомерных узлов: простые и с обводной линией. В состав водомерных узлов входят: вентили (или задвижки), контрольно-спускной кран, манометр, фильтры.
Устройство обводной линии на водомерном (измерительном) узле обязательно в тех случаях, когда не допускается перерыв в подаче воды или же водосчетчики не рассчитаны на пропуск противопожарного расхода воды. На обводной линии устанавливают задвижку, запломбированную в обычное время в закрытом положении. Если водосчетчики не рассчитаны на максимальный расход на пожаротушение, то на обводной линии следует предусмотреть установку задвижек с электроприводом, открывающихся автоматически одновременно с пуском пожарных насосов от кнопок пожарных кранов. Водосчетчики устанавливают на горизонтальных участках трубопроводов циферблатом вверх. Они должны быть постоянно заполнены водой и поэтому их следует устанавливать так, чтобы в них не «мог накапливаться воздух.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

ВОДОПРОВОДНЫЕ СЕТИ. СПОСОБЫ ТРАССИРОВКИ И ПРОКЛАДКИ. ТРУБЫ
Водопроводные сети зданий состоят из магистральных труб, стояков и поквартирных (поэтажных) разводок.
В зависимости от расположения магистральных труб различаются схемы сетей с верхней и нижней разводкой (рис. 3.12). При нижней разводке трубопроводы монти­руют в подвале или в техническом подполье. Нижняя разводка широко применяется в практике строительства жилых и гражданских зданий. При верхней разводке трубопровод прокладывается в верхней части здания - на чердаке или под потолком верхнего этажа. Такая разводка характерна для зонных водопроводов, и тогда магистраль укладывают в техническом этаже нижележащей зоны. Обычно верхние разводки применяются для систем, имеющих напорно-запасные баки, например в банях и прачечных. Нижние разводки водопроводной сети предпочтительнее из-за удобства эксплуатации, на­дежности работы, отсутствия подающего стояка и меньших экономических потерь при протечке сетей.
Прокладка магистральных и разводящих сетей осуществляется открыто и скрыто. Прокладка магистральных труб рекомендуется по поверхностям внутренних стен. Скрытая прокладка в штробах и каналах наружных стен нежелательна во избежание замерзания. Прокладку стояков и разводок внутреннего водопровода сле­дует предусматривать в шахтах, открыто по стенам душевых, кухонь и других помещений.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Рис. 3.12. Схемы сетей внутреннего водопровода зданий
с нижней (а) и верхней разводкой (б)
1 - магистральный трубопровод; 2 - стояк; 3 - главный стояк.

Скрытую прокладку рекомендуется производить лишь в помещениях, к отделке которых предъявляются повышенные требования. Кроме того, скрытая проклад­ка обязательна для всех систем из пластмассовых труб (кроме располагаемых в санитарных узлах). Не допу­скается скрытая прокладка стальных трубопроводов, соединяемых на резьбе. В крайнем случае, скрытую прокладку стальных труб на резьбе можно допустить при условии обеспечения доступа к местам стыковых соединений.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Стальные трубы получили распространение из-за большой прочности, небольшой стоимости, значительной длины (до 6 м), прочности монтажа, возможности гнутья, сварки и т. д. Для прокладки водопроводных сетей в зданиях чаще используются стальные водогазопроводные трубы (ГОСТ 3262-75*), обыкновенные и легкие диаметрами условного прохода от 10 мм до 150 мм. Номенклатура диаметров труб следующая: 10, 15, 20, 25, 32, 40, 50 и т. д. Трубы диаметром 10 мм поставляются по специальным заказам, так как промышленность в настоящее время еще не начала выпуск арматуры (запорной и водоразборной) такого диаметра. Рабочее давление водогазопроводных труб равно 1 МПа. Водогазопроводные трубы выпускаются с цинковым покрытием внутренней поверхности (оцинкованными) и без него (черными). Для холодного и горячего водоснабжения применяют только оцинкованные трубы.
Пластмассовые трубы обладают целым рядом положительных свойств: большая коррозионная стойкость, небольшие гидравлические потери, малый вес (легче стальных труб в 7- раз), просто соединяются. Главное их свойство - заменяют сталь. В то же время при использовании пластмассовых труб нельзя не считаться с их недостатками: они обладают меньшей прочностью, имеют большие коэффициенты температурного удлинения (иногда их определяют как коэффициенты радиального расширения); обладают «холодной текучестью» материала, не термостойки. Кроме того, они теряют свои свойства с течением времени (подвержены «старению»).
В настоящее время для холодного водоснабжения зданий разрешено применение труб из полиэтилена высокой плотности (ПВП), полиэтилена низкой плотности (ПНП) и полипропилена (ПП). Данные о физических свойствах пластмассовых материалов для труб.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

АРМАТУРА СИСТЕМ ВОДОСНАБЖЕНИЯ ЗДАНИЙ. НАЗНАЧЕНИЕ, ПРИНЦИП РАБОТЫ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Управление трубопроводной системой, каковой является внутренний водопровод, и распределение воды потребителям осуществляются с помощью запорной, регулирующей и предохранительной арматуры самого различного назначения, типа и принципа действия. Установка запорной арматуры на внутренних сетях предусматривается: на каждом вводе; на кольцевой разводящей сети для обеспечения выключения на ремонт ее отдельных участков (не более чем полукольцо); у основания пожарных стояков с числом пожарных кранов 5 и более; у основания стояков хозяйственно-питьевой и производственной сети в зданиях высотой 3 этажа и более; на ответвлениях, питающих более 5 водоразборных точек; на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам и водонагревательным колонкам; на ответвлениях к групповым душам и умывальникам. В сетях горячего водопровода запорная арматура устанавливается: у основания подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 этажа; на ответвлениях трубопровода к секционным узлам. Кроме того, запорная арматура устанавливается перед наружными поливочными кранами.
В качестве запорной арматуры используют вентили dy=15—50 мм и задвижки dy≥50 мм. Задачей запорной арматуры является перекрытие потока жидкости и отключение для ремонта отдельных участков трубопроводов.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Регулирующая арматура предназначается для поддержания в водопроводной сети здания более или менее постоянного давления и расхода несмотря на изменение внешних условий системы (например, колебаний давления в городской водопроводной сети и т. п.). В качестве регулирующей арматуры используют элементы с постоянными местными сопротивлениями (диафрагмы, насадочные втулки) и гидравлическое оборудование, у которого изменяется живое сечение проходного отверстия (регулирующие муфты, регуляторы давления и т.п.).
К предохранительной арматуре относятся предохранительные клапаны, обратные клапаны, воздухоотводчики. Предохранительная арматура защищает оборудование и трубопроводы от повышенных и недопустимых давлений жидкости, газа и пара. При превышении допустимого рабочего давления в трубопроводной системе предохранительный клапан открывается автоматически и сбрасывает избыток рабочей среды, предотвращая возможность аварии. Клапаны бывают открытого и закрытого типа. В предохранительном клапане закрытого типа рабочая среда сбрасывается в трубопровод. В этом случае клапан герметичен и работает с противодавлением.
К предохранительному клапану предъявляются следующие основные требования: должен безотказно срабатывать при установлении в системе предельного давления полного открытия; в открытом состоянии должен пропускать рабочую среду в количестве не менее оговоренного расчетом с тем, чтобы давление в системе не могло повыситься сверх допустимого; при снижении давления в трубопроводной системе должен закрыться и сохранить герметичность.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Водоразборная арматура является одним из самых важных элементов внутреннего водопровода. Она во многом определяет успешное его функционирование в целом. Водоразборная арматура - основной источник утечек и непроизводительных расходов воды.
По своему назначению водоразборная арматура подразделяется на собственно водоразборную (туалетные краны умывальников, смесители умывальников, моек и ванн) и наполнительную (поплавковые клапаны смывных бачков).
Конструктивно водоразборная арматура отличается очень большим разнообразием. По принципу работы запорных органов водоразборная арматура может быть следующих типов: вентильного; золотникового; шайбового; клапанного.
Не все перечисленные запорные органы используются в равной степени.
Кроме того, водоразборная арматура делится на: туалетные краны, подающие воду одной температуры (либо только холодной, либо только горячей), поплавковые клапаны для наполнения смывных бачков; смесители, имеющие две подводки воды (холодную и горячую) и позволяющие регулировать температуру и расход подаваемой воды.
Одним из первых и простейших видов водоразборной арматуры является пробочный кран. Внутри его корпуса имеется тщательно притертая пробка (малой конусности) с отверстием для пропуска воды.

О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

Наполнительная арматура служит для подачи воды в смывные бачки, напорно-запасные баки и другие емкости, которые могут быть заполнены водой до определенного уровня. По достижении расчетного уровня подача воды должна быть надежно перекрыта.
Существуют два основных типа поплавковых клапанов для смывных бачков: работающих и закрывающихся против давления в подводке и клапанов попутного давления.

внутреннего холодного водопровода (производственный водопровод, противопожарный и поливочный)?

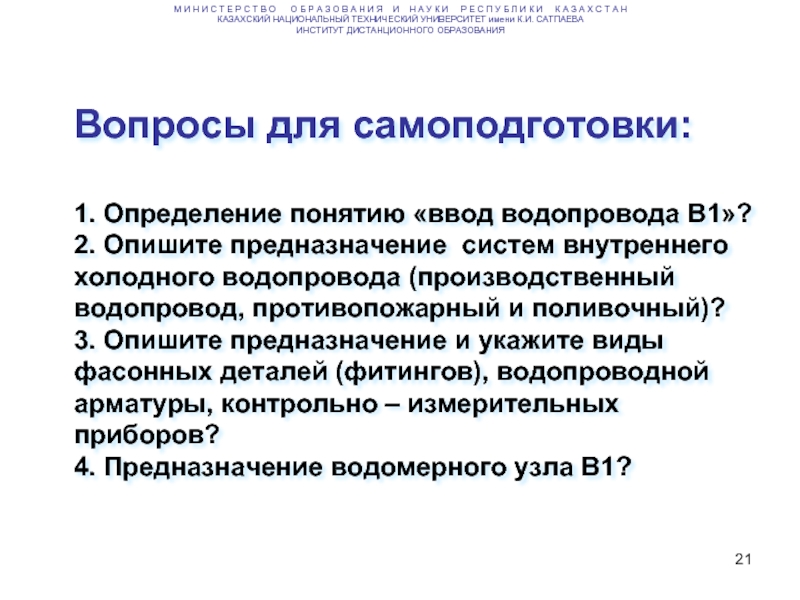

3. Опишите предназначение и укажите виды фасонных деталей (фитингов), водопроводной арматуры, контрольно – измерительных приборов?
4. Предназначение водомерного узла В1?

М И Н И С Т Е Р С Т В О О Б Р А З О В А Н И Я И Н А У К И Р Е С П У Б Л И К И К А З А Х С Т А Н
КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ имени К.И. САТПАЕВА
ИНСТИТУТ ДИСТАНЦИОННОГО ОБРАЗОВАНИЯ

канализация зданий. Астана. Комитет по ДСиЖКХ МИиТ РК, 2008;
Шевелёв Ф.А. Таблицы для гидравлического расчёта стальных, чугунных, асбестоцементных и пластмассовых труб. М. Стройиздат, 1975;
Лукиных А.А., Лукиных Н.А. Таблицы для гидравлического расчёта канализационных сетей и дюкеров. М. Стройиздат, 1974;
Кедров А.С. Санитарно – техническое оборудование зданий. М. Высшая школа, 1974;
Справочник проектировщика. Отопление, водопровод, канализация. /Под редакцией Староверова Н.Г./ М. Стройиздат, 1982;
Справочник монтажника. Оборудование водопроводно–канализационных сооружений. /Под редакцией Москвитина А.С./ М. Стройиздат, 1979.
