Управление системами снеготаяния презентация
Содержание
- 1. Управление системами снеготаяния
- 3. Области применения Гарантирует экономичность работы систем снеготаяния.
- 4. Версии и комплектация
- 5. Функции Для льдообразования необходимы как низкая температура,
- 6. Управление системой снеготаяния Встроенный таймер для управления
- 7. Программирование

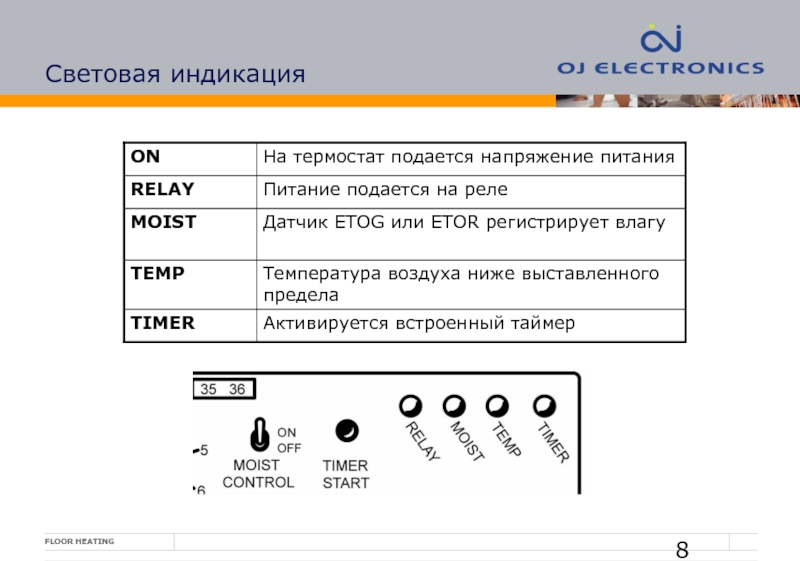

- 8. Световая индикация
- 9. Грунтовой датчик ETOG Предназначен для установки под
- 10. Установка грунтового датчика Датчик Арматура ETOG Нагревательный кабель
- 11. Датчик ETOR для водостоков Предназначен для установки
- 12. Установка датчика для желобов Датчик д/желобов ETOR.
- 13. Размеры
- 14. Технические данные
- 15. Для тротуаров и площадок используются Температура
- 16. Для водостоков 31 - 32 21-
Области применения Гарантирует экономичность работы систем снеготаяния. Обеспечивает безопасность движения На пешеходных дорожках, наружных лестницах, парковочных площадках, погрузочных платформах. Предотвращает образование сосулек На водосточных трубах
Слайд 3Области применения
Гарантирует экономичность работы систем снеготаяния.
Обеспечивает безопасность движения
На пешеходных дорожках,
наружных лестницах, парковочных площадках, погрузочных платформах.
Предотвращает образование сосулек
На водосточных трубах и желобах жилых зданий
Предотвращает образование сосулек
На водосточных трубах и желобах жилых зданий
Для управления нагревательными кабелями и другими источниками тепла.

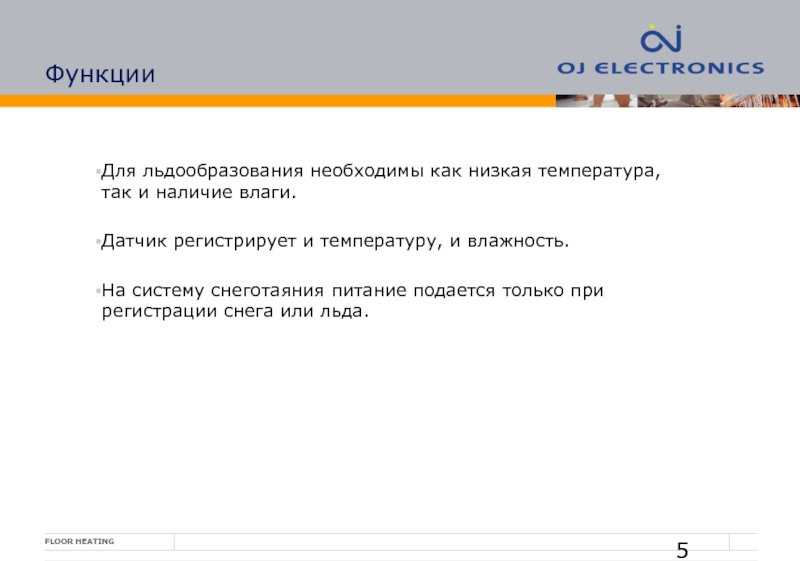

Слайд 5Функции
Для льдообразования необходимы как низкая температура, так и наличие влаги.
Датчик регистрирует
и температуру, и влажность.
На систему снеготаяния питание подается только при регистрации снега или льда.
На систему снеготаяния питание подается только при регистрации снега или льда.

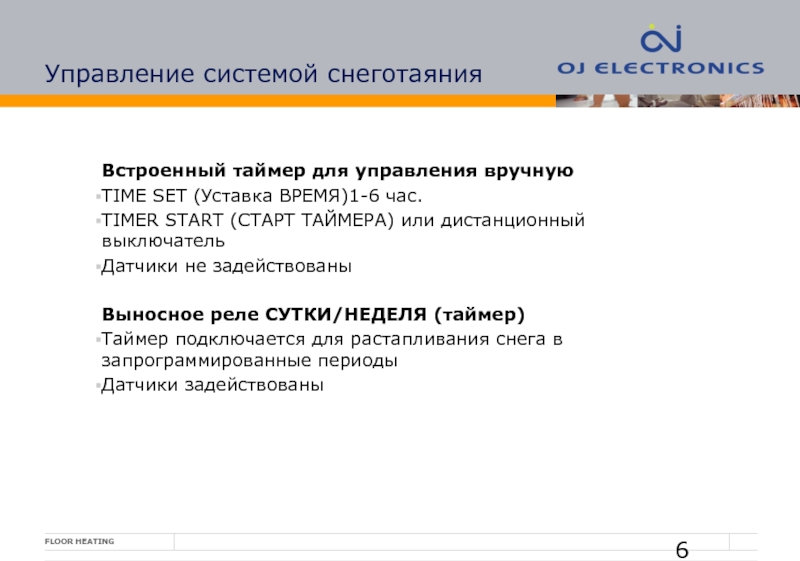

Слайд 6Управление системой снеготаяния
Встроенный таймер для управления вручную
TIME SET (Уставка ВРЕМЯ)1-6 час.
TIMER
START (СТАРТ ТАЙМЕРА) или дистанционный выключатель
Датчики не задействованы
Выносное реле СУТКИ/НЕДЕЛЯ (таймер)
Таймер подключается для растапливания снега в запрограммированные периоды
Датчики задействованы
Датчики не задействованы
Выносное реле СУТКИ/НЕДЕЛЯ (таймер)
Таймер подключается для растапливания снега в запрограммированные периоды
Датчики задействованы

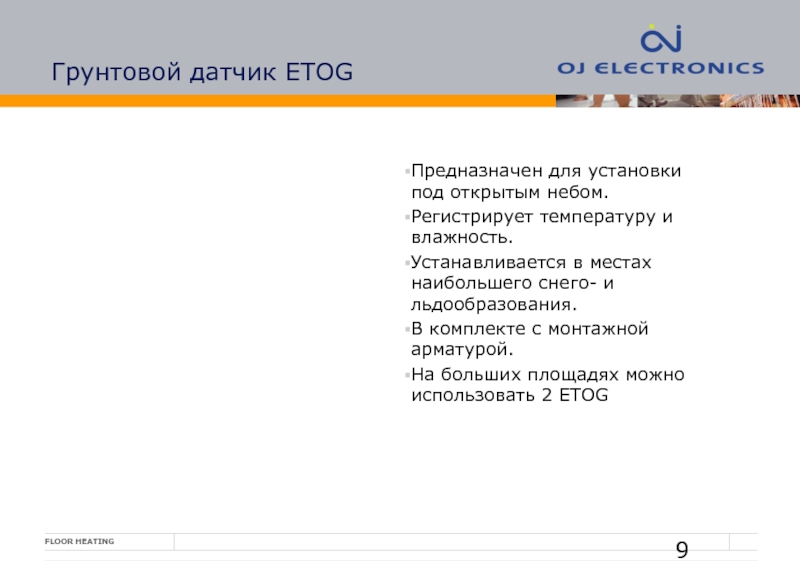

Слайд 9Грунтовой датчик ETOG
Предназначен для установки под открытым небом.
Регистрирует температуру и
влажность.
Устанавливается в местах наибольшего снего- и льдообразования.
В комплекте с монтажной арматурой.
На больших площадях можно использовать 2 ETOG
Устанавливается в местах наибольшего снего- и льдообразования.
В комплекте с монтажной арматурой.
На больших площадях можно использовать 2 ETOG
Слайд 11Датчик ETOR для водостоков
Предназначен для установки в желобах, водостоках и т.п.
Регистрирует только влагу.
Монтируется вместе с датчиком для установки под открытым небом ETF.
Возможна установка 2 комплектов датчиков
Слайд 12Установка датчика для желобов
Датчик д/желобов ETOR.
Датчик д/установки под открытым небом ETF.
Соединительная
коробка кабеля датчика.
Нагревательный кабель.
Нагревательный кабель.
Слайд 15Для тротуаров и площадок используются
Температура
21- 22 - 25 - 26 -
27 - 28
21- 22 - 25 - 26 - 29 - 30
31 - 32
