Традиционная электроэнергетика презентация
Содержание
- 1. Традиционная электроэнергетика
- 2. Глава 3 Традиционная электроэнергетика §1
- 3. §1 Классификация электростанций Тепловые 80%

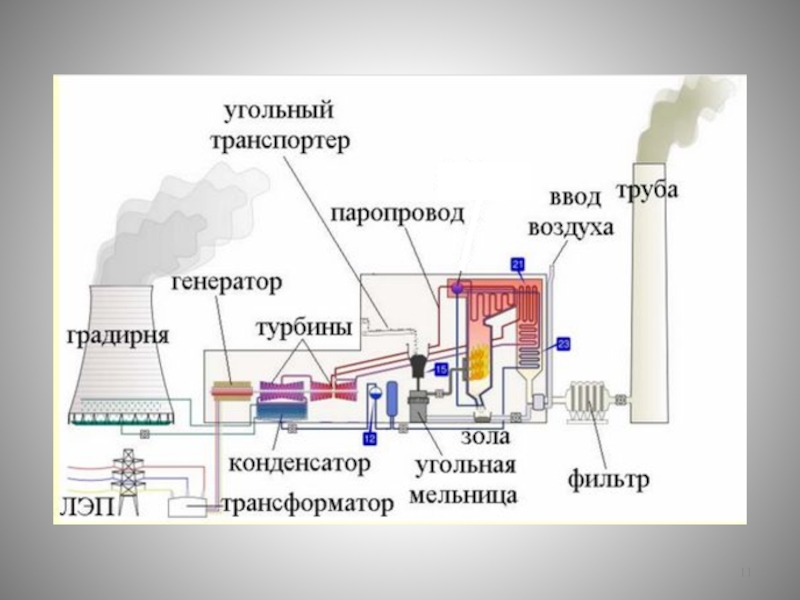

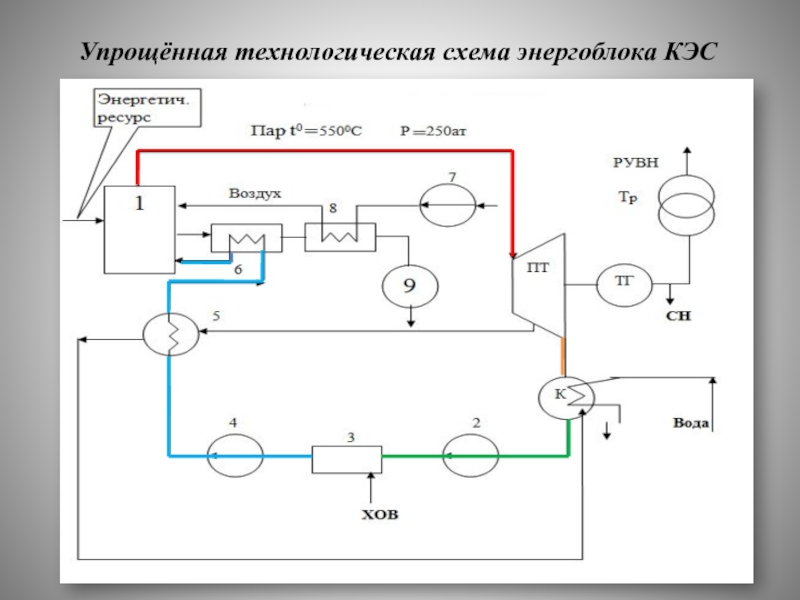

- 6. Упрощённая технологическая схема энергоблока КЭС

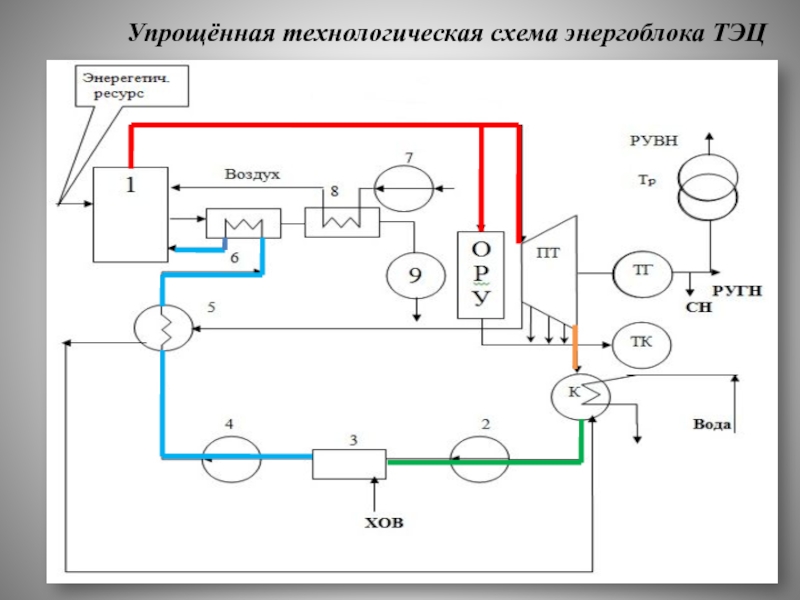

- 12. Упрощённая технологическая схема энергоблока ТЭЦ
- 13. Газотурбинные установки
- 14. Парогазовые установки использующие два вида рабочего тела

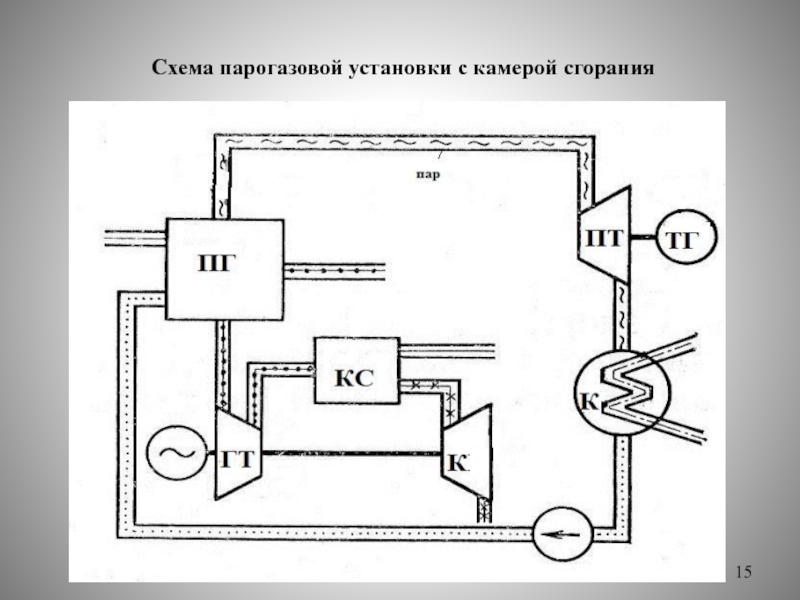

- 15. Схема парогазовой установки с камерой сгорания
- 17. Гидротурбины Гидротурбина – это машина, которая преобразует
- 18. Гидроаккумулирующие электростанции (ГАЭС) Гидроаккумулирующие станции (ГАЭС) -
- 19. §4 Атомные электростанции Принципиальная схема АЭС с

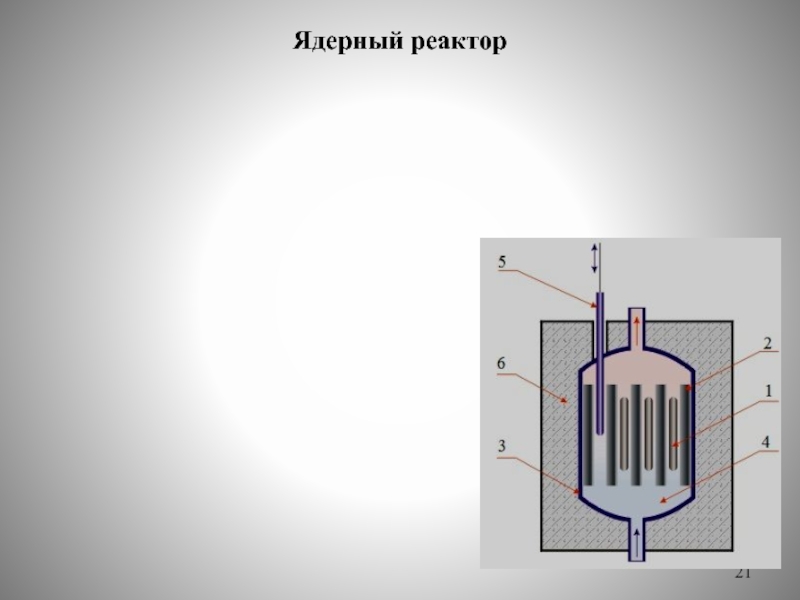

- 21. Ядерный реактор

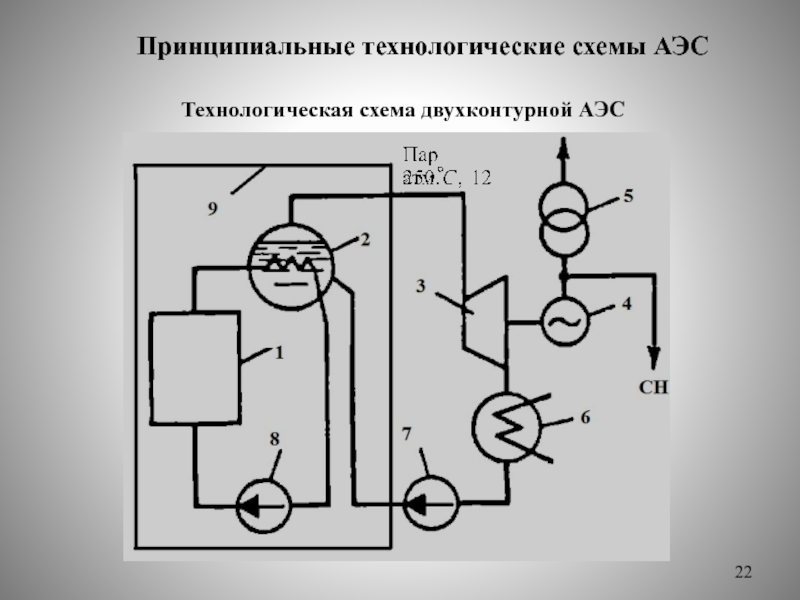

- 22. Принципиальные технологические схемы АЭС Технологическая схема двухконтурной АЭС
- 23. Технологическая схема АЭС на быстрых нейтронах
Слайд 1Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» Факультет электротехники и автоматики Кафедра робототехники и автоматизации
производственных систем

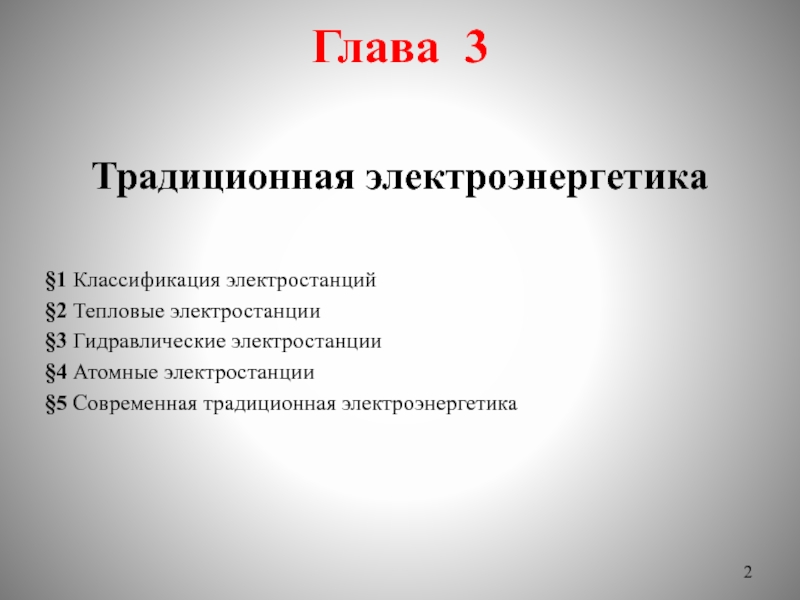

Слайд 2Глава 3
Традиционная электроэнергетика
§1 Классификация электростанций
§2 Тепловые электростанции
§3 Гидравлические электростанции
§4 Атомные электростанции
§5
Современная традиционная электроэнергетика

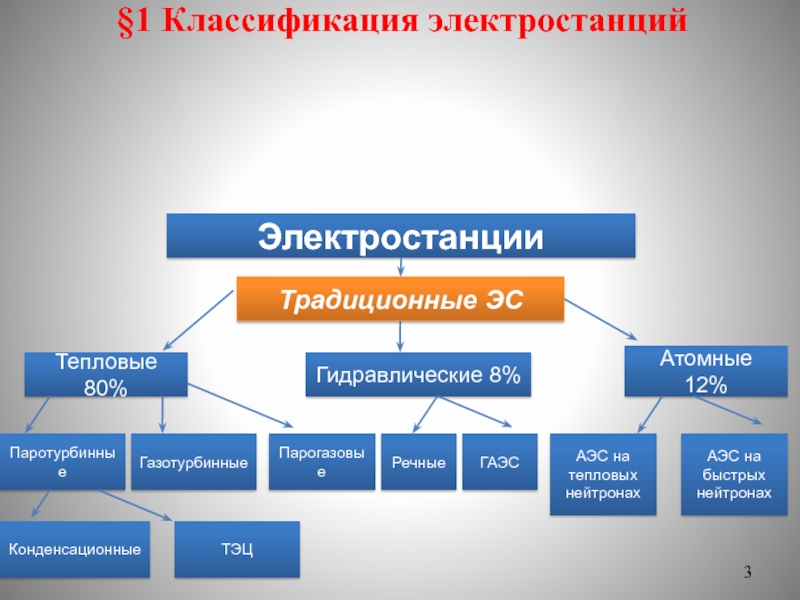

Слайд 3§1 Классификация электростанций
Тепловые 80%
Гидравлические 8%
Атомные 12%
Паротурбинные
Газотурбинные
Парогазовые
Конденсационные
ТЭЦ
Речные
ГАЭС
АЭС на тепловых
нейтронах
АЭС на быстрых нейтронах
Электростанции
Традиционные ЭС

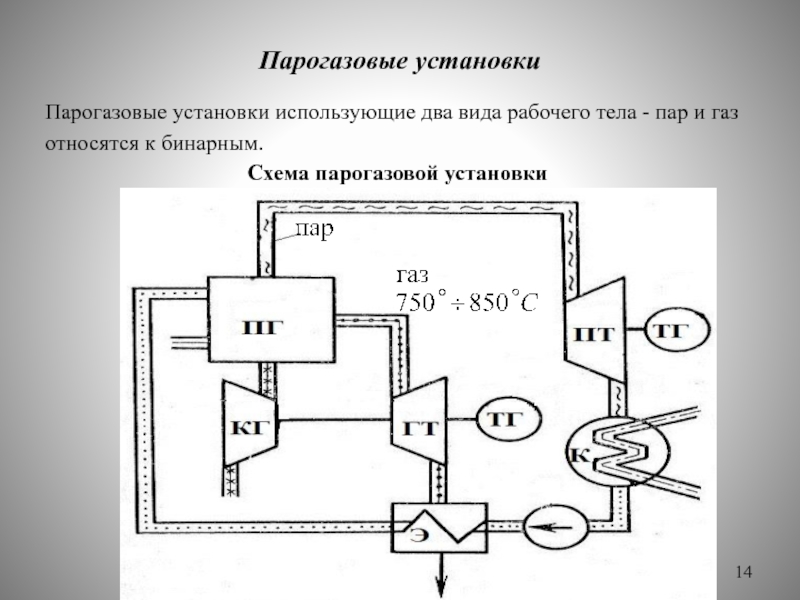

Слайд 14Парогазовые установки использующие два вида рабочего тела - пар и газ
относятся
к бинарным.
Схема парогазовой установки
Схема парогазовой установки
Парогазовые установки
Слайд 16

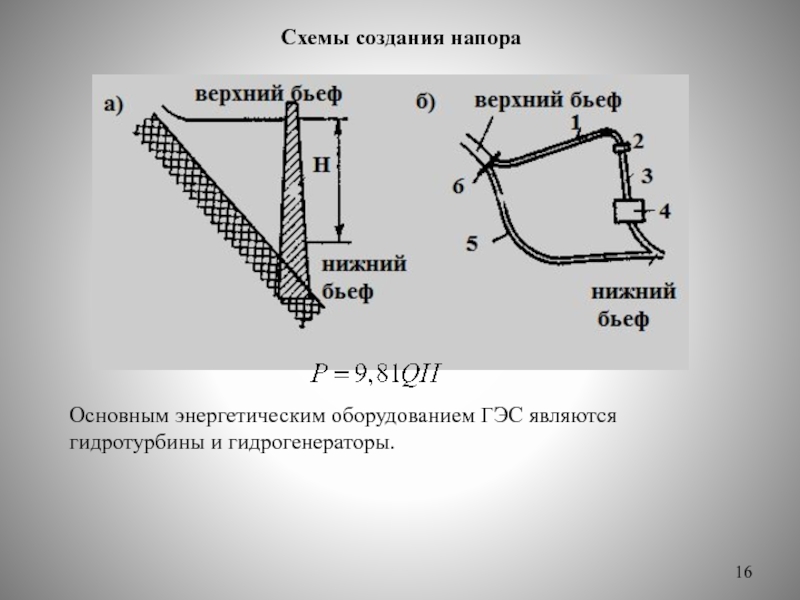

Схемы создания напора
Основным энергетическим оборудованием ГЭС являются гидротурбины и гидрогенераторы.

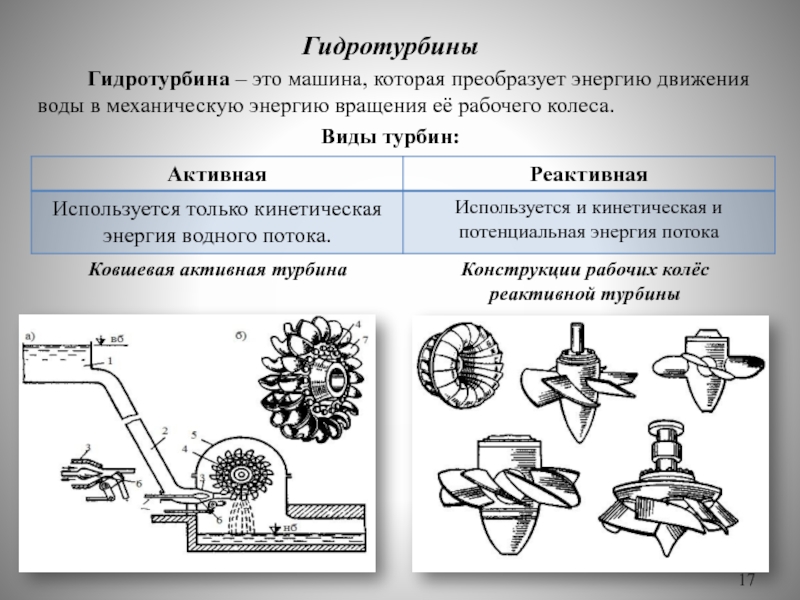

Слайд 17Гидротурбины
Гидротурбина – это машина, которая преобразует энергию движения воды в механическую
энергию вращения её рабочего колеса.
Виды турбин:
Виды турбин:

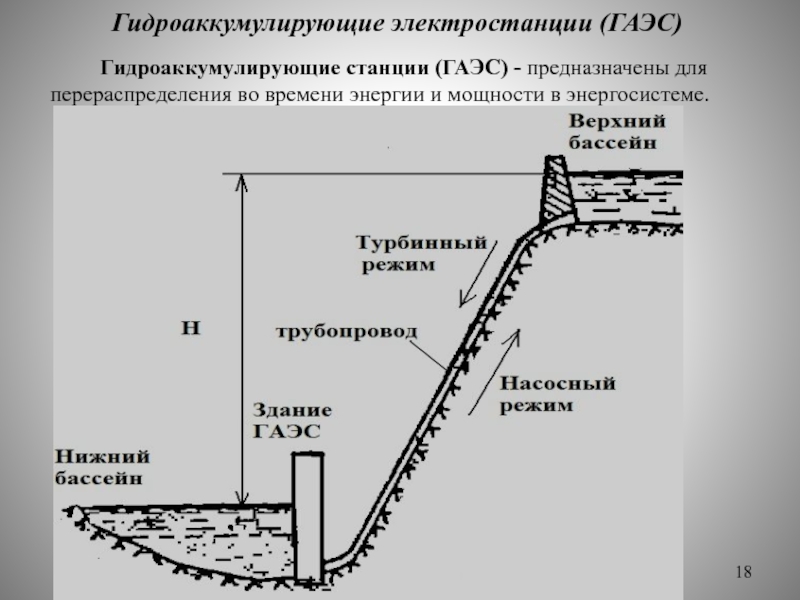

Слайд 18Гидроаккумулирующие электростанции (ГАЭС)
Гидроаккумулирующие станции (ГАЭС) - предназначены для перераспределения во времени
энергии и мощности в энергосистеме.
Слайд 19§4 Атомные электростанции
Принципиальная схема АЭС с ядерным реактором с водяным охлаждением

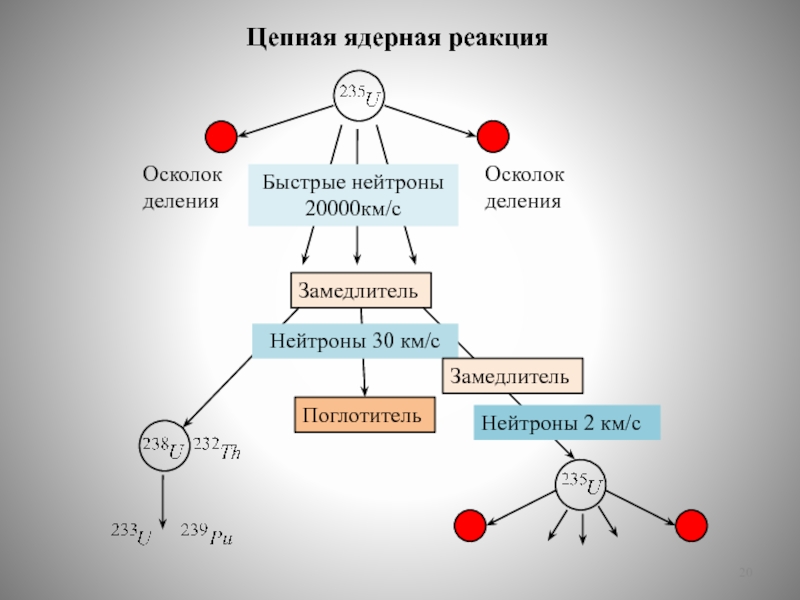

Слайд 20
Замедлитель
Быстрые нейтроны
20000км/с
Поглотитель
Нейтроны 30 км/с
Замедлитель
Нейтроны 2 км/с
Осколок
деления
Осколок
деления
Цепная ядерная реакция
